带式输送连续切割切肉设备结构设计

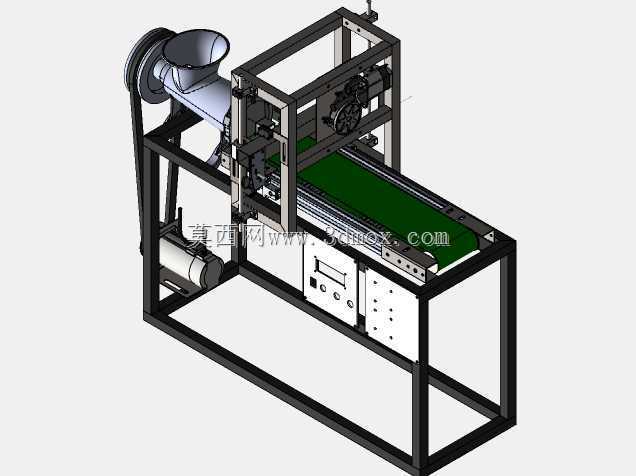

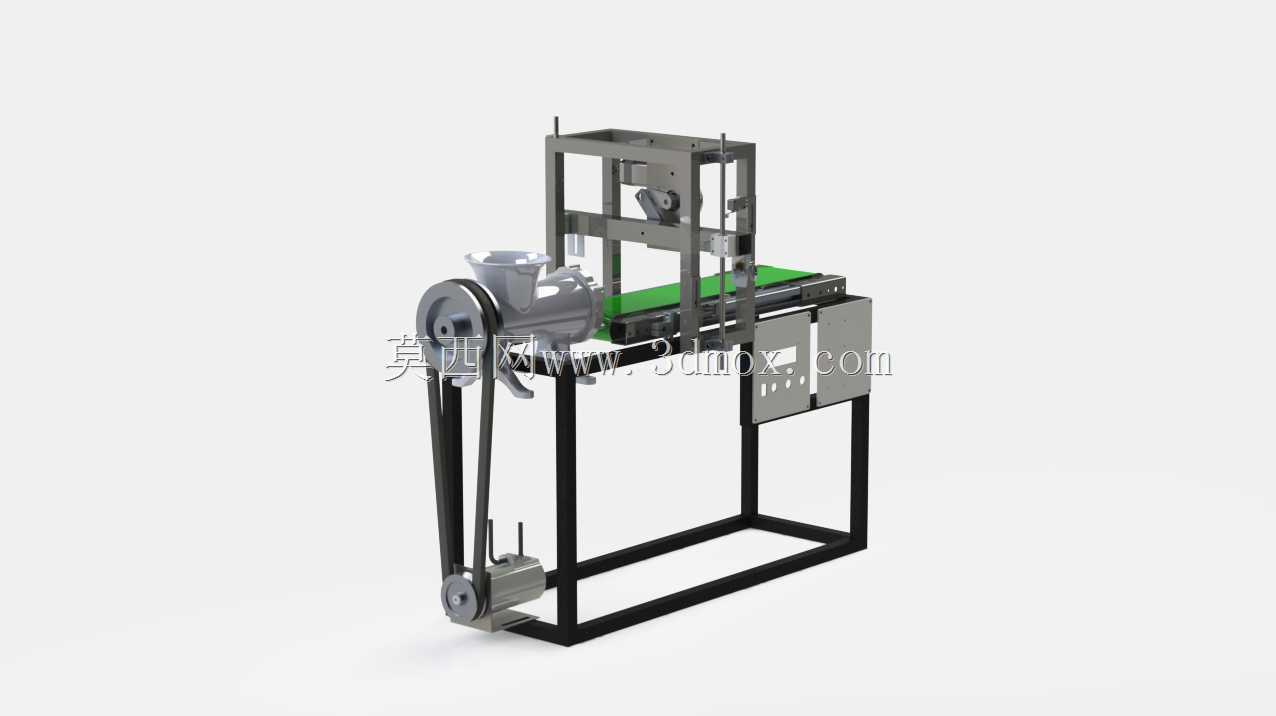

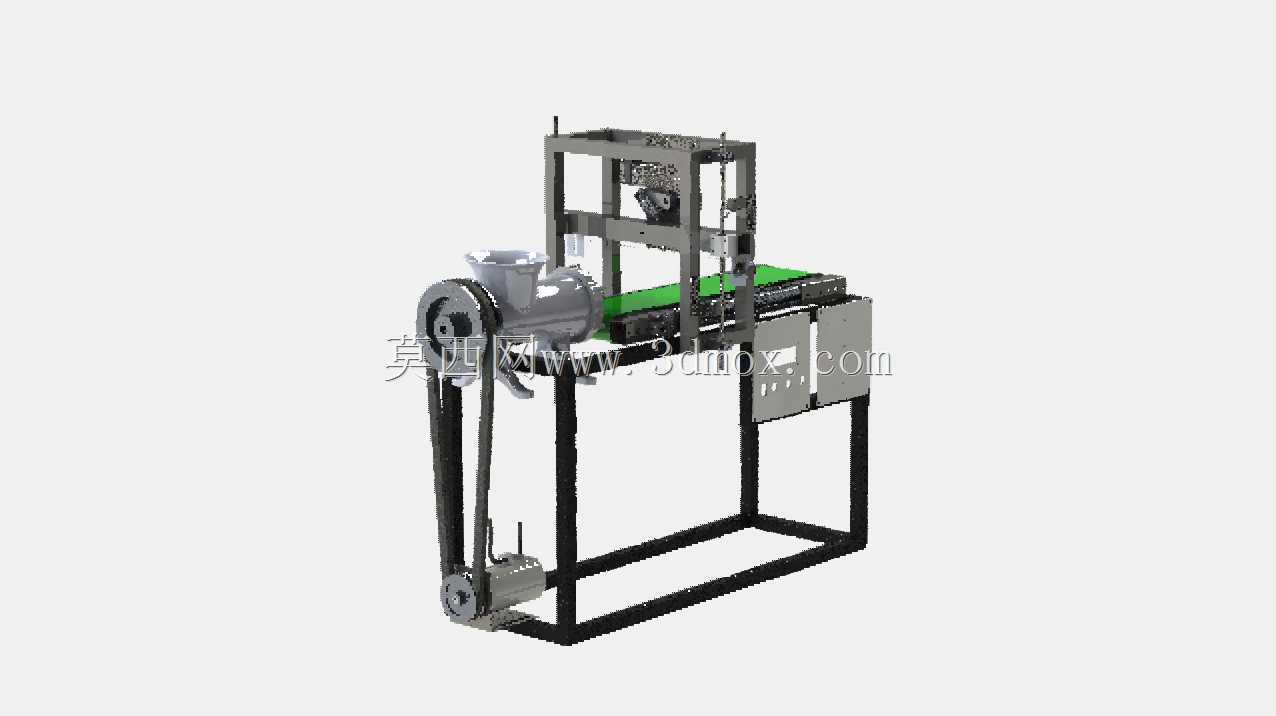

　　该设备针对生鲜肉品批量分切加工场景设计，适配中小型肉制品加工门店、中央厨房预处理工段的连续作业需求，可完成带皮五花、精瘦肉、禽肉块等原料的定长切割作业，替代传统手工铡切的低效操作模式，降低人工切制过程中的划伤风险，同时保证切段规格的一致性，减少原料边角损耗。设备整体采用方管焊接机架作为承载主体，底部框架预留120mm高度的地面调整间隙，可搭配可调脚杯适配不平整的车间地面，机架整体宽度控制在650mm范围内，长度1200mm，整机高度1450mm，无需额外预埋固定，可直接放置于标准食品加工操作台旁完成对接，安装边界仅需预留左右各200mm的操作维护空间即可，不会占用过多车间动线面积。输送单元采用绿色食品级PU平皮带作为载料面，

　　皮带两侧设置高度30mm的导向挡边，避免肉品输送过程中向两侧偏移，皮带下方承托不锈钢托板，保证切割工位的载料面平整度，防止皮带受压下凹导致切割尺寸偏差；输送驱动采用侧装式减速电机，通过链传动带动主动辊转动，线速度可根据原料特性在0.1-0.3m/s范围内调整，适配不同切割长度的生产需求。切割执行单元采用龙门式架体安装于输送段中部，切割刀组采用直刃往复式结构，由电动窗机通过曲柄滑块机构带动刀架做上下往复运动，刀架两侧设置直线导轨副约束运动轨迹，保证切刀下行过程中的垂直度，避免出现斜切、连刀问题；刀架下方对应位置设置硅胶垫刀座，刀刃下行至最低位时切入垫刀座2mm，既保证肉品完全切断，又能避免刀刃硬接触损伤。设备的驱动电机、

　　传动链轮等运动部件全部设置于机架侧方的封闭护罩内，护罩采用快拆式不锈钢板制作，日常维护时无需工具即可拆卸清理肉屑残渣，符合食品加工设备的卫生清洁要求；电气控制盒安装于机架右侧立柱上，面板设置启动、停止、急停按钮，预留定时器扩展接口，后续可加装长度检测传感器，实现根据输送速度自动匹配切割频率的定长切割功能，无需人工反复调整参数。设计过程中充分考虑食品加工场景的清洁需求，所有与肉品接触的部件均采用304不锈钢或食品级非金属材质，机架表面做喷砂防锈处理，无卫生清理死角，输送皮带可通过松张紧辊快速拆卸，方便每日作业后的冲洗消毒；切割刀组采用快装式压板固定，更换不同刃口的刀具时仅需松开两个手拧螺丝即可完成拆卸，可根据加工需求更换平刃、

　　齿刃等不同刀具，适配鲜肉、微冻肉等不同原料的切割作业。设备的传动系统全部采用油脂润滑，无润滑油滴落风险，避免对原料造成污染，底部机架支脚设置橡胶减震垫，降低设备运行过程中的振动噪音，整机运行噪音控制在70dB以内，符合车间作业环境的噪音要求。从结构建模角度来看，该模型完整还原了设备的装配关系，所有运动副的配合间隙均按照实际加工公差设置，机架的焊接节点、护罩的折弯结构、传动部件的安装定位都做了1:1还原，可直接用于设备的加工出图参考，也可作为食品加工生产线的工位设备模型用于整线布局仿真，验证前后工序的对接合理性。
