面点加工用面团研磨成型设备结构设计

　　在中式面点、速冻包点的规模化生产环节，面团的前期处理是决定后续包制成型品质、成品口感一致性的核心工序，传统手工揉制、小设备研磨的方式，不仅产能无法匹配批量生产线的节拍，还容易出现面团面筋网络破坏不均、软硬程度差异大的问题，直接导致后续包馅时露馅、表皮厚薄不均、醒发后成品大小参差等不良品。这套针对包点生产设计的面团处理设备，核心功能是完成醒发前或预醒发后面团的均匀研磨、压延与定量出料，适配中小型面点加工车间、中央厨房面点生产线的前端工位，可对接后续的面团分切、包馅成型设备，形成连续化的加工链路。

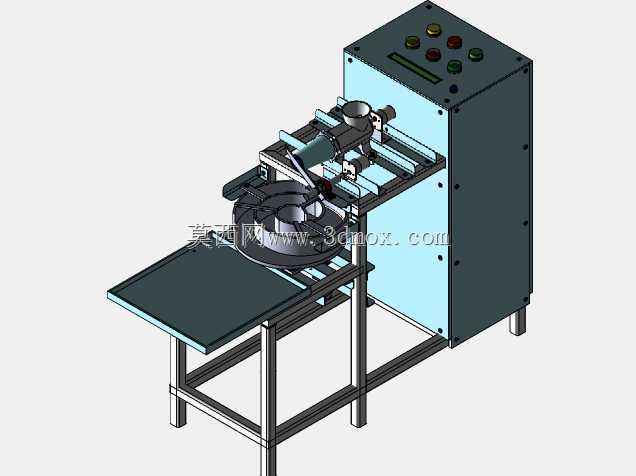

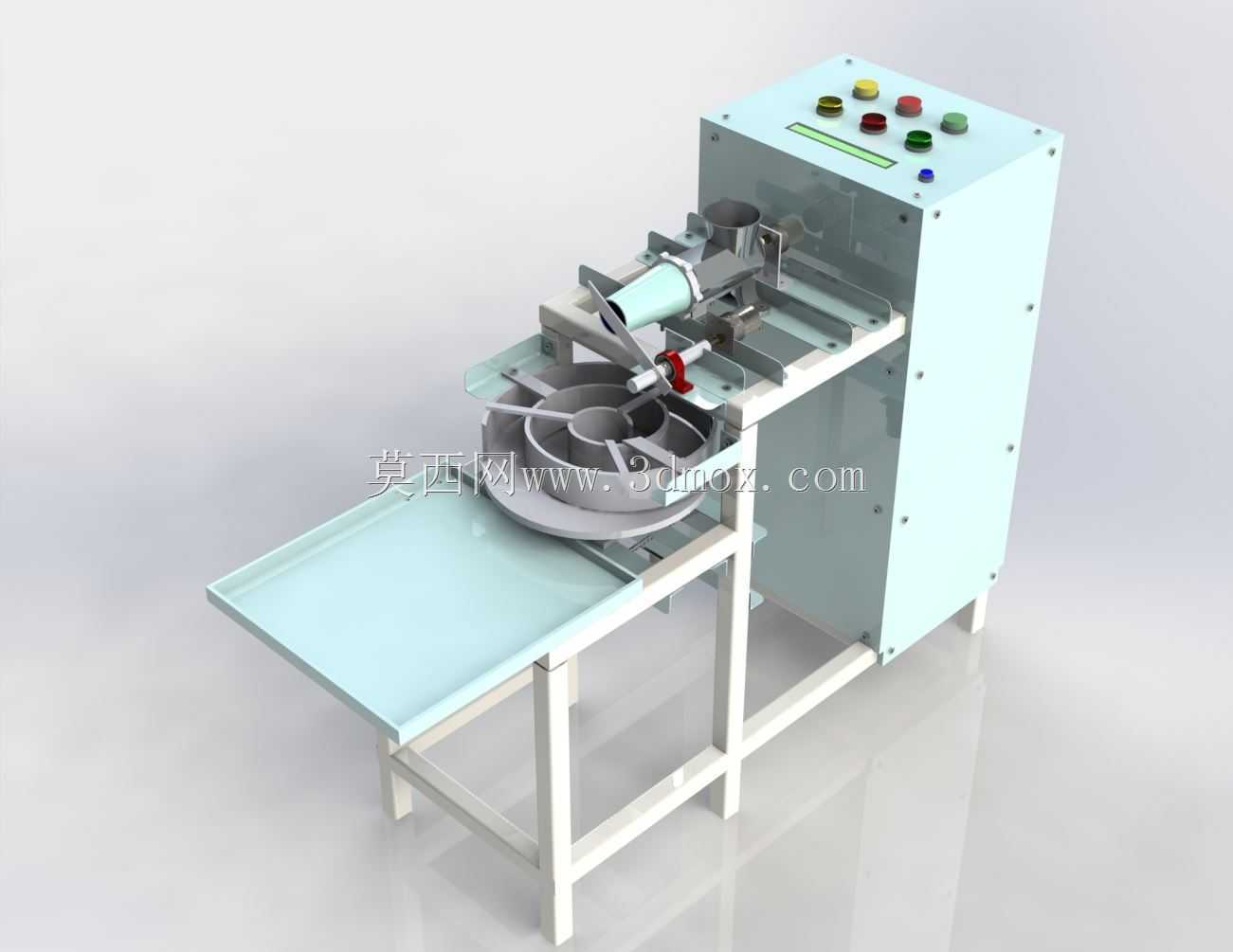

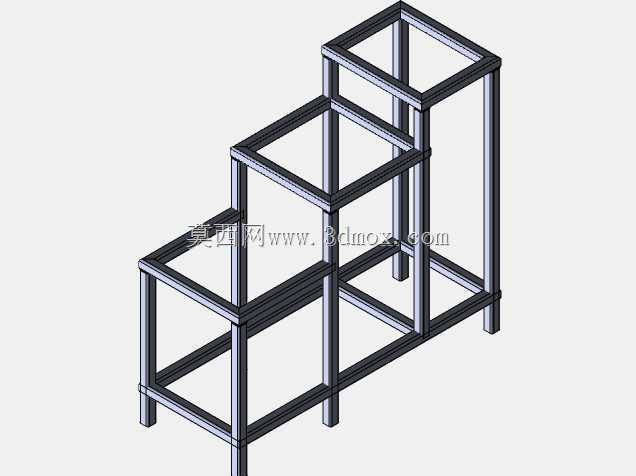

　　从整机结构布局来看，设备采用分体式功能区划分，左侧为加工操作工位，右侧为电控与动力集成柜体，底部采用方管焊接的一体式机架，四条支撑腿底部预留安装调节孔位，可适配车间地面的水平调节需求，整机横向安装边界约1200mm，纵向深度约800mm，柜体部分高度约1100mm，操作工位的工作台面高度设置为850mm，符合人工辅助上料、接料的人体工程学高度，不需要额外垫高操作平台，可直接嵌入现有面点生产线的前端工序，不需要对原有生产线的输送线高度做大幅调整。

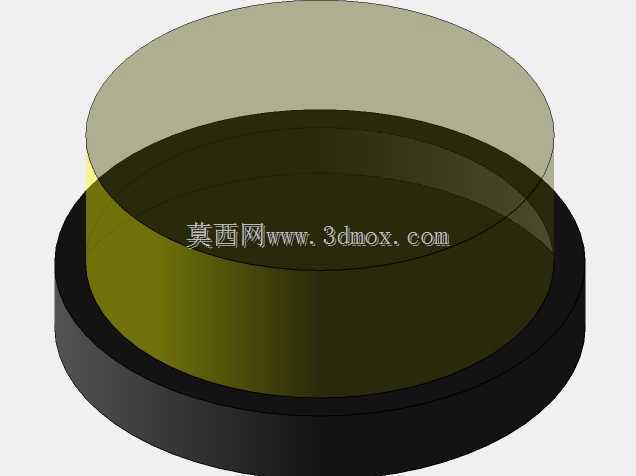

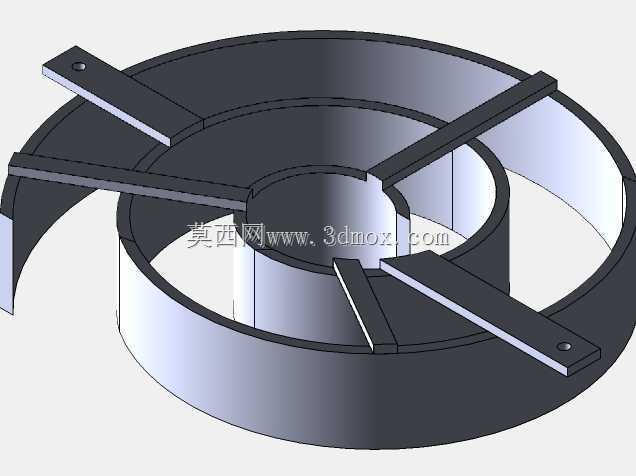

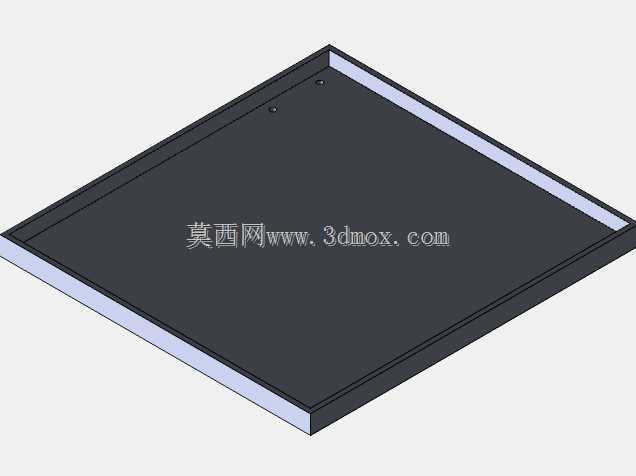

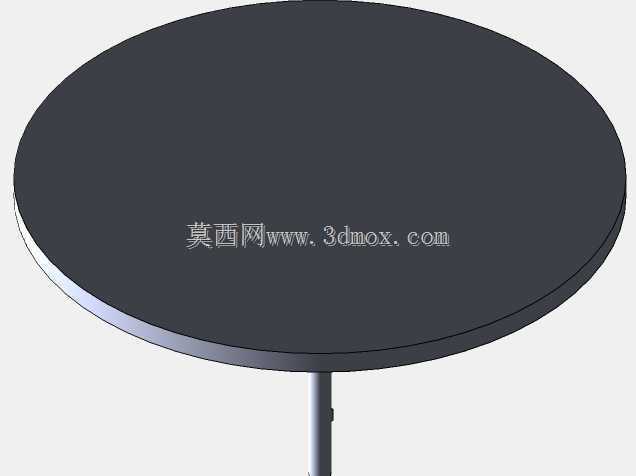

　　加工工位的核心执行机构采用转盘式承载+横向压延研磨的组合结构，转盘用于放置待处理的面团块，上方的研磨压辊通过横向导轨实现往复进给，配合转盘的定角度间歇转动，可对放置在转盘上的面团实现全方位的均匀压研，避免局部过度碾压导致的面团面筋断裂，也不会出现碾压盲区导致的面团硬块残留。压辊的进给行程、转盘的转动角度、压合的压力参数都可通过右侧柜体上方的控制按钮组进行调节，适配不同筋度面粉制作的面团、不同软硬度的预处理面团加工需求，比如高筋粉制作的包子皮面团需要较低的碾压压力、较长的进给行程，而混有杂粮的面团则需要适当提升压合力度，保证杂粮颗粒与小麦面团的充分融合。工作台面向前延伸的部分为出料承接工位，研磨完成的面团可通过转盘的定位转动，直接推送至延伸台面上，方便人工取料或者对接输送皮带送入下一道工序，延伸台面采用食品级不锈钢板材制作，表面做拉丝抛光处理，不容易粘连面团，日常清洁时可直接用食品级清洁剂擦拭，符合食品加工设备的卫生要求。

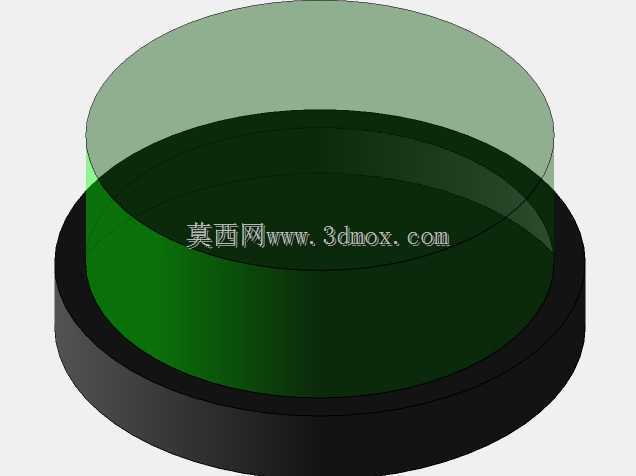

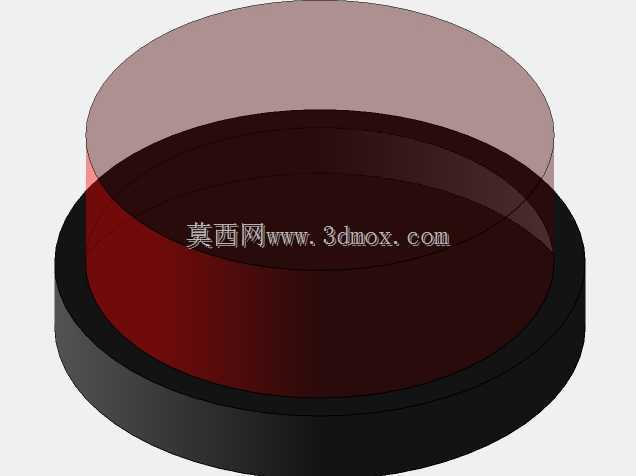

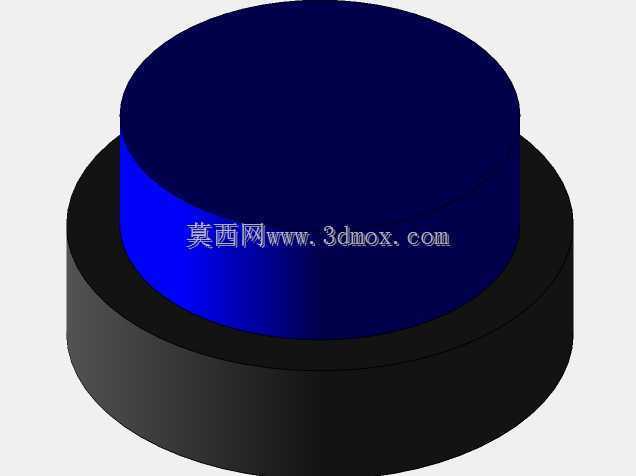

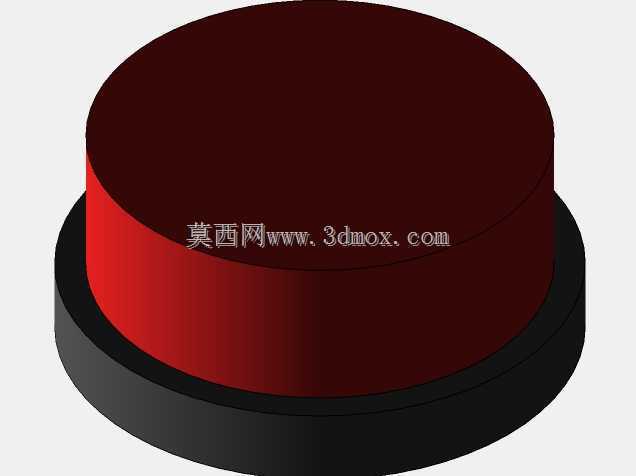

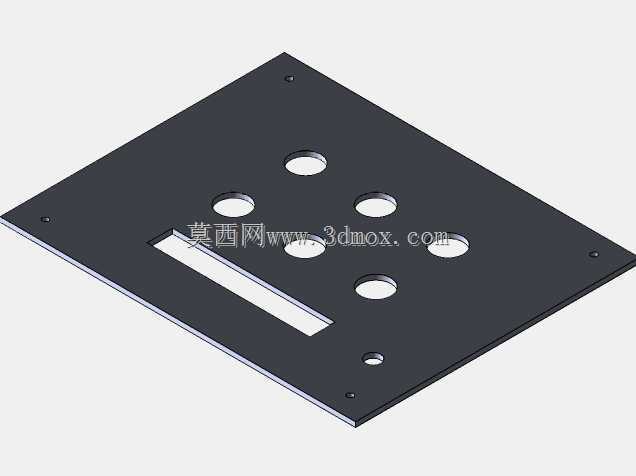

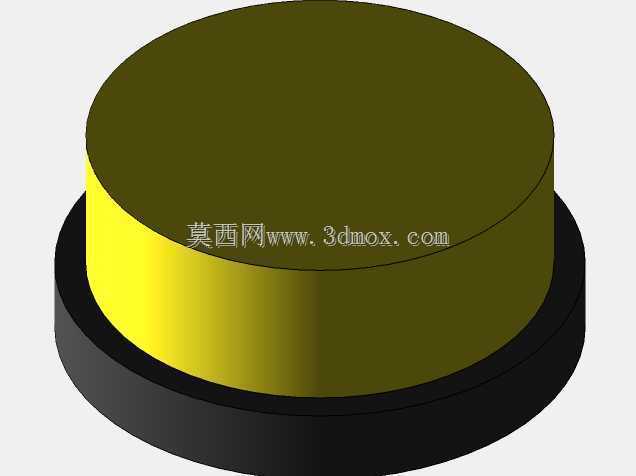

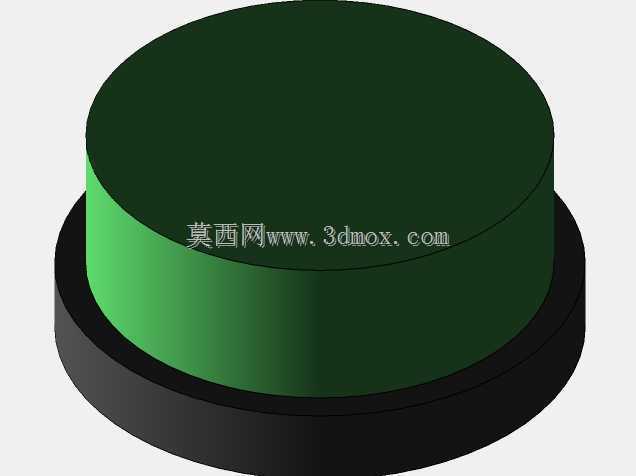

　　右侧的集成柜体采用封闭式薄钢板焊接结构，内部预留动力电机、传动组件、电气控制元件的安装空间，柜体侧面开设散热通风孔，避免长时间连续运行时内部电气元件、动力部件积热导致的故障，柜体与加工工位之间设置防护隔板，避免加工过程中散落的面粉、面团碎屑进入柜体内部，影响电气元件的正常运行。柜体顶部倾斜布置的操作面板上，设置电源开关、启动停止按钮、参数调节旋钮、运行状态指示灯，操作人员站在设备正前方即可完成所有参数调整与运行操作，不需要侧身或者移动位置，操作动线短，可有效降低批量生产时的操作疲劳度。

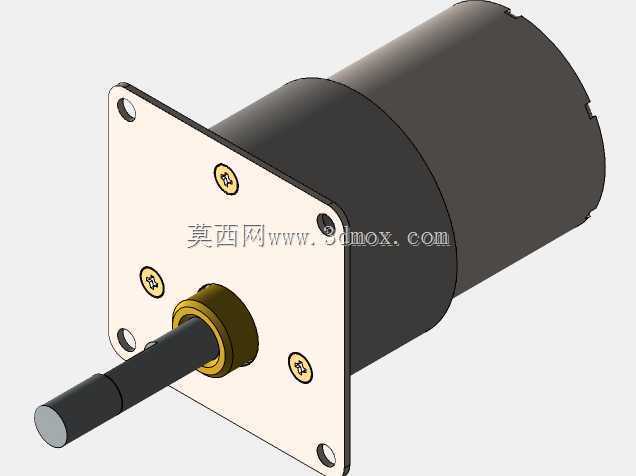

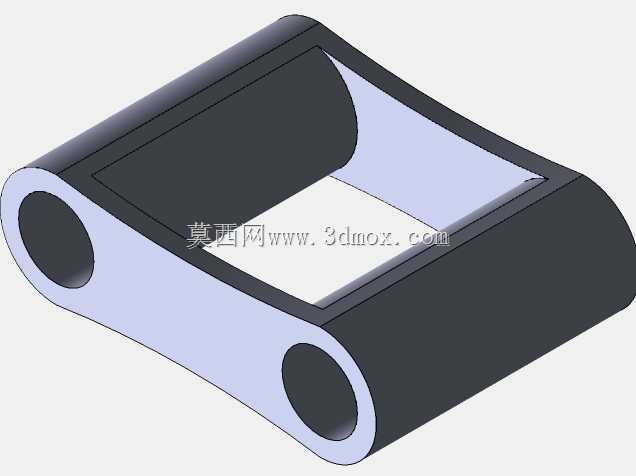

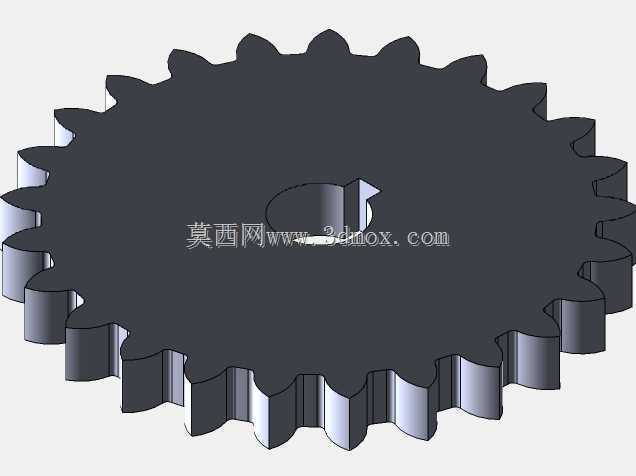

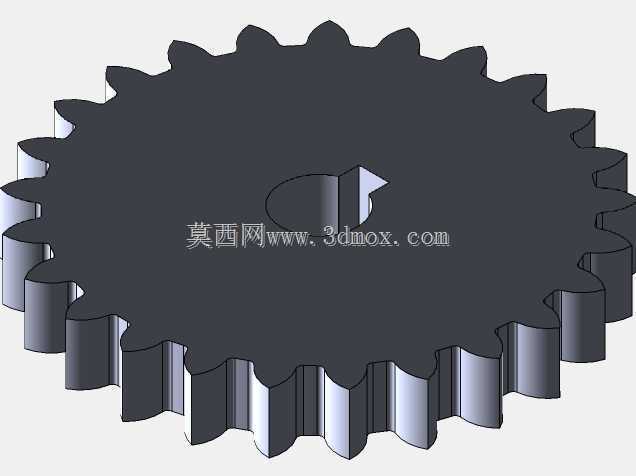

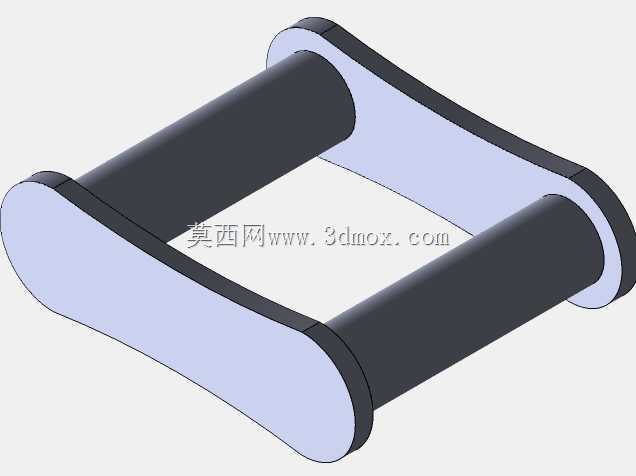

　　设计过程中，针对食品加工场景的特殊需求，所有与面团直接接触的部件，包括转盘、压辊、承接台面，都采用食品级304不锈钢材质，避免长期接触含水面团出现锈蚀、杂质脱落的问题，传动部分的润滑点位全部设置在防护结构内部，不会出现润滑油滴落污染面团的情况。机架的焊接位置全部做打磨圆角处理，没有尖锐的边角凸起，避免操作人员日常操作、清洁过程中出现磕碰划伤。设备的动力传动采用同步带+直线导轨的组合，运行过程中噪音低，不会对车间生产环境造成过大的噪音污染，同时传动结构的维护点位都设置在易拆卸的防护盖板下方，日常保养时不需要拆解整机结构，即可完成传动部件的润滑、易损件的更换。

　　从安装适配性来看，整机不需要做特殊的地基固定，放置在平整的硬化车间地面上，调节底部的支撑脚杯保证整机水平即可投入使用，外接电源采用常规的三相工业用电，不需要额外配置特殊的供电线路，对于产能需求不大的中小型加工门店，也可根据需求调整为单相供电版本，适配不同的生产场地条件。设备的进料工位没有设置复杂的上料辅助机构，既可以配合自动上料机构实现全连续运行，也可以由人工手动投放面团块，适配不同自动化程度的生产场景，不会因为配套设备不足导致设备无法正常使用。在实际生产测试中，这套设备每小时可处理面团约120公斤，处理后的面团均匀度误差控制在5%以内，远高于人工揉制的一致性，可有效降低后续工序的不良品率，同时减少前端面团处理环节的人工投入，单台设备仅需一名操作人员即可完成上料、参数调整、接料的全部操作，适合多品种、小批量的面点生产场景使用。
