工业连续式传送带热处理炉结构设计

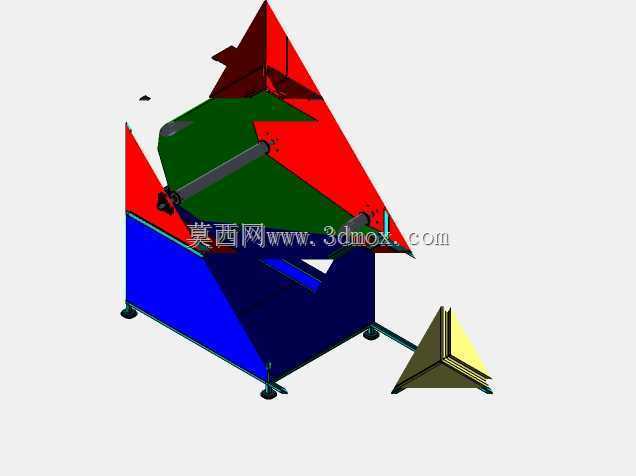

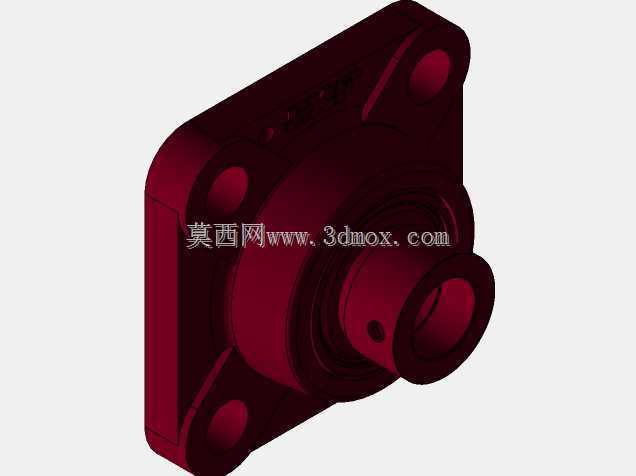

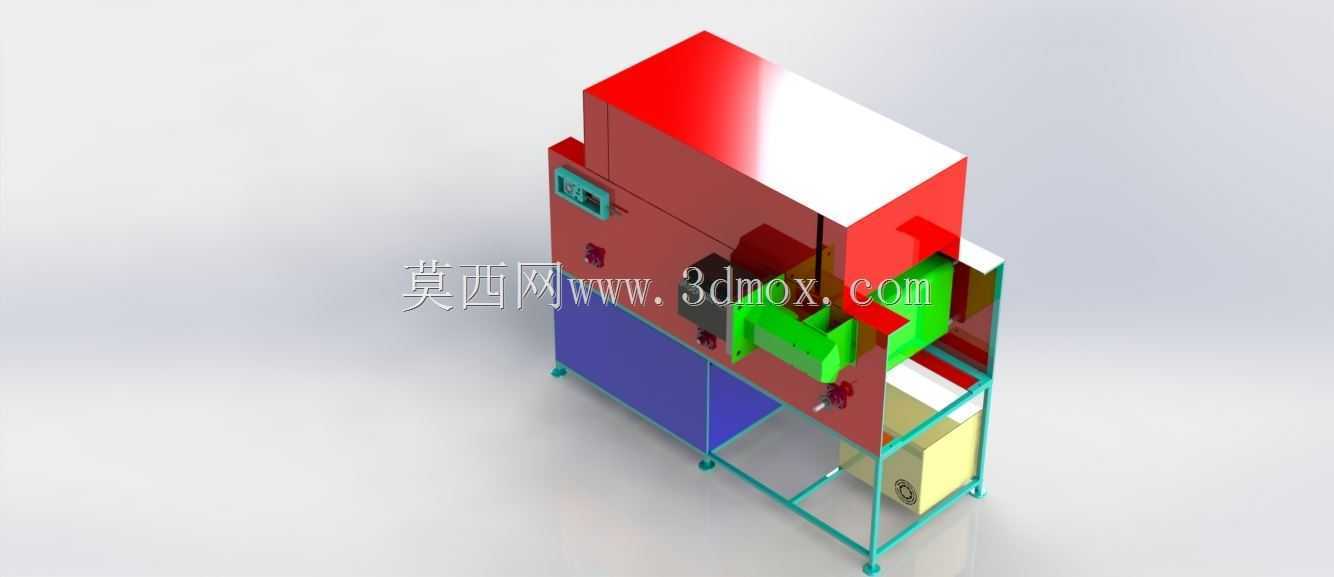

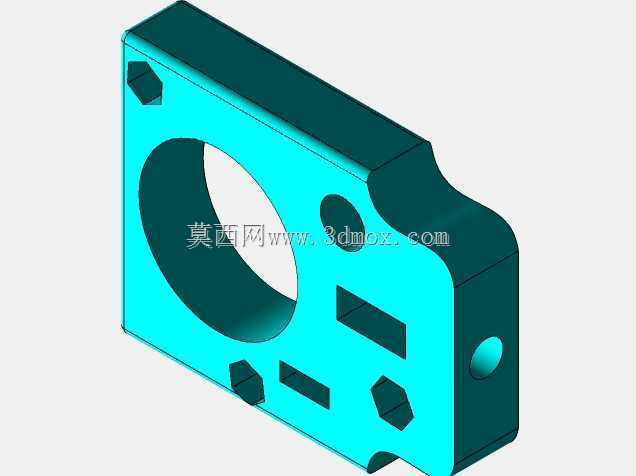

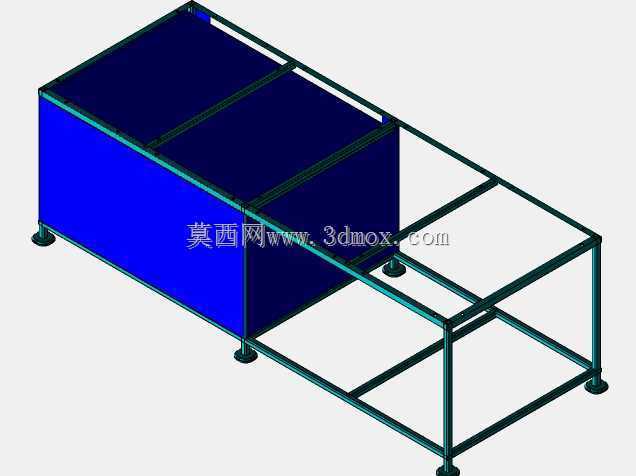

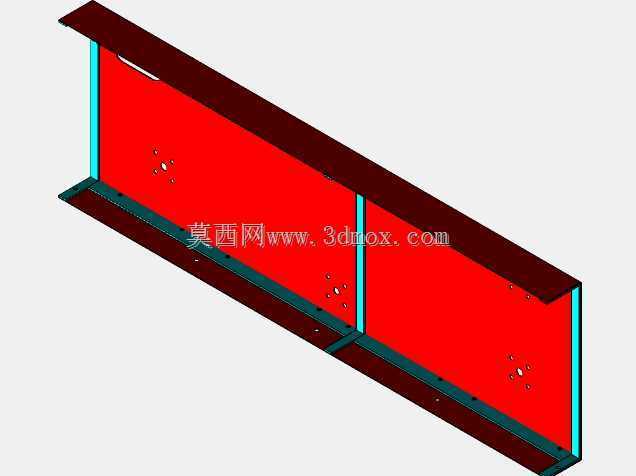

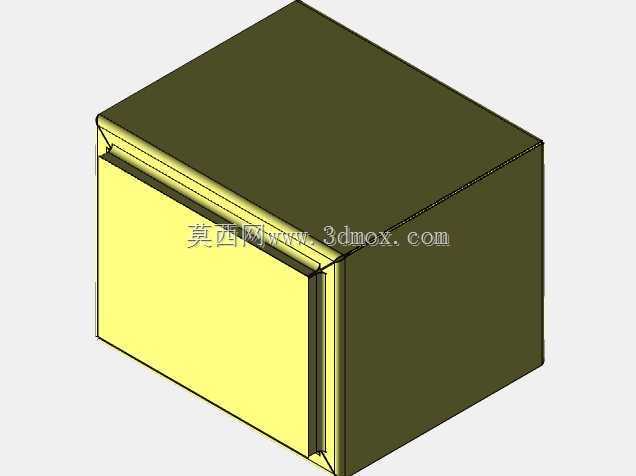

　　在厚膜烧结、太阳能电池金属化以及小型五金件快速干燥固化的生产场景中，连续式传送带炉是替代间歇式箱式炉提升产线节拍的核心设备，不同于传统批次装炉的热处理模式，这类设备依靠贯穿加热腔体的传送带实现工件的连续送进与输出，能在保证热处理工艺一致性的前提下，大幅降低上下料的辅助工时，适配中小尺寸工件的规模化连续生产需求。从结构设计逻辑来看，该设备的整体框架采用方管型材拼焊成型，底部预留可调脚轮安装位，既方便产线布局调整时的移位，也能通过脚轮的调节螺杆补偿地面平整度误差，保证传送带运行时的水平度，避免工件在输送过程中出现偏移滑落。设备的加热腔体采用分层式结构设计，上部为耐火保温层包覆的主加热室，侧面预留观察与检修开口，

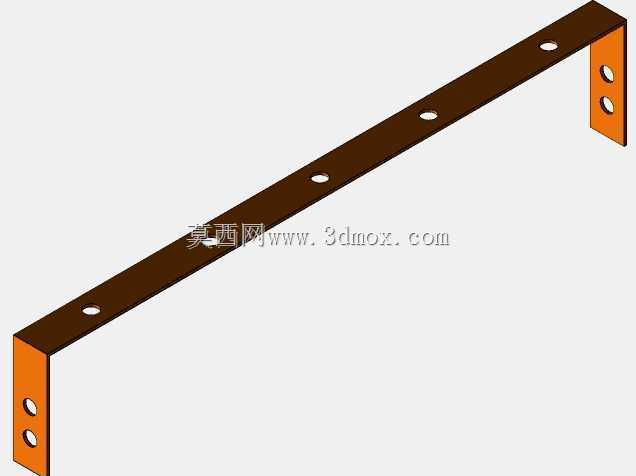

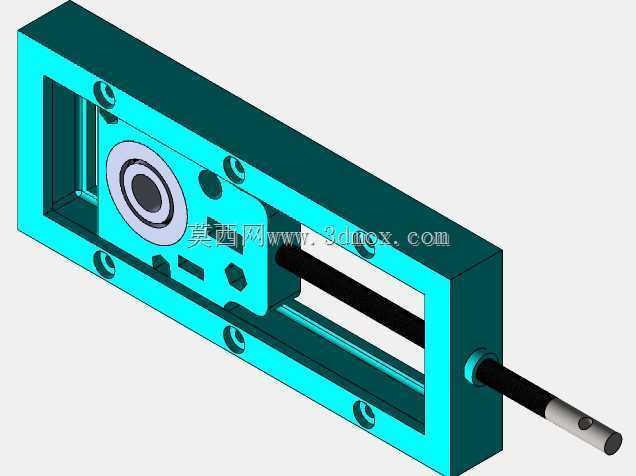

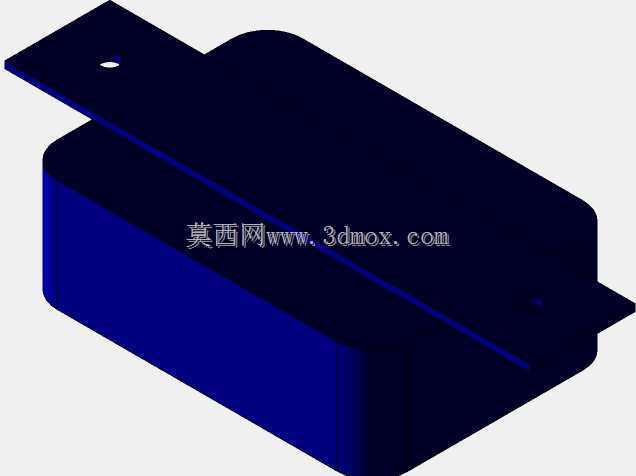

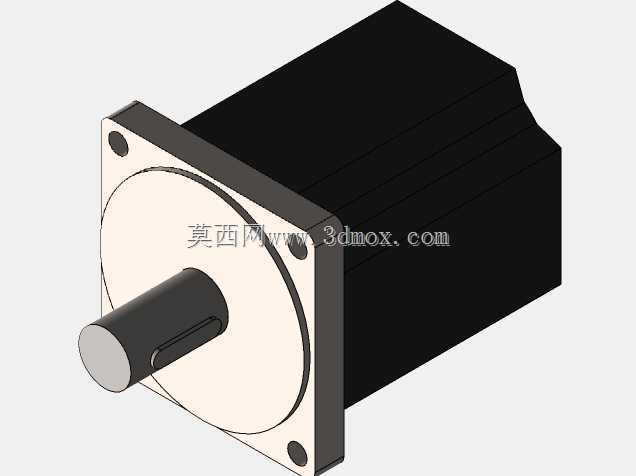

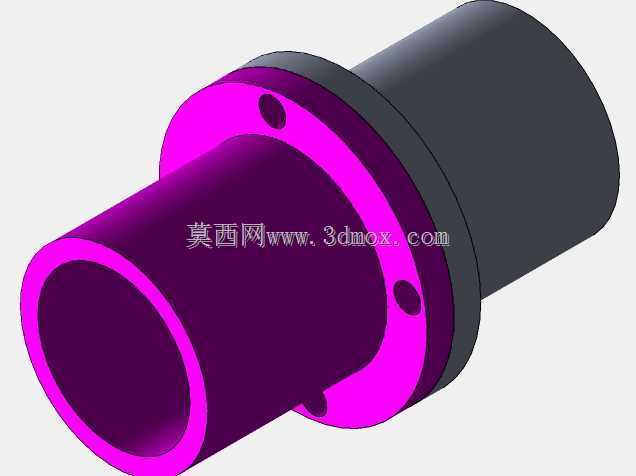

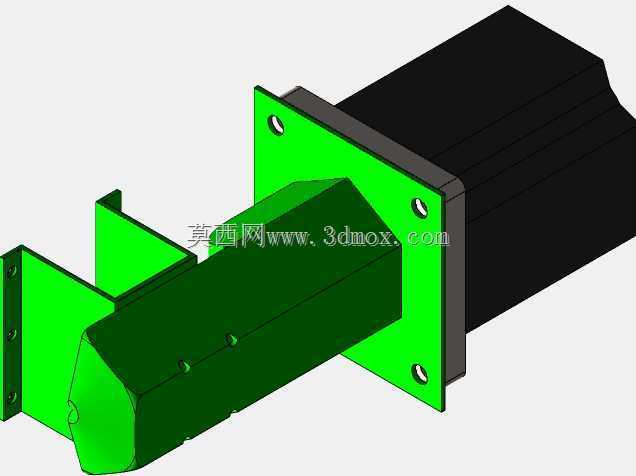

　　方便日常生产时观察内部工件运行状态，也便于加热元件损坏后的快速更换；下部为电气与动力组件安装腔，将传送带驱动机构、温控模块与加热腔体做物理分隔，避免高温环境对电气元件的寿命造成影响，同时下部腔体采用可拆卸门板设计，日常维护时无需拆解上部炉体即可完成动力组件的检修与传送带张紧度调整。传送带的驱动端设置在设备出料侧，采用减速电机直接驱动主动辊的结构，减少链传动带来的间隙误差，保证传送带运行速度的稳定性，速度调节范围可根据不同工艺需求覆盖每分钟0.1米到2米的区间，适配干燥、固化、烧结等不同工艺的时长要求；进料侧设置张紧机构，通过调节从动辊的前后位置补偿传送带长期运行后的拉伸形变，避免传送带打滑导致的工件输送节拍紊乱。从安装边界来看，

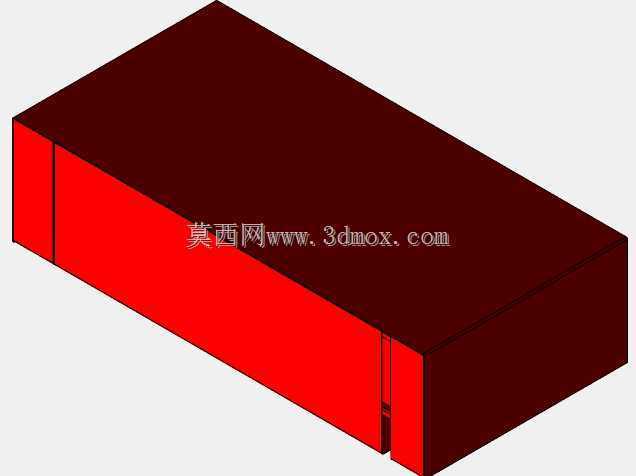

　　设备整体采用长方体布局，进料端与出料端分别伸出炉体一定长度，作为工件上下料的过渡工位，安装时需在进料侧预留至少0.8米的上料操作空间，出料侧预留1米以上的冷却或接料工位空间，设备侧面预留0.6米以上的检修通道，满足日常维护的操作空间需求；设备顶部预留排气接口，可对接车间废气排放系统，及时排出加热过程中工件挥发的有机废气，避免废气在车间内扩散影响生产环境。在功能设计上，该设备的加热区可根据工艺需求划分为多个独立控温区段，每个区段设置独立的温度检测与加热控制模块，可实现从进料端到出料端的梯度温度设置，比如在厚膜烧结工艺中，进料端设置低温排胶区，中间段设置高温烧结区，出料端设置缓冷区，让工件在输送过程中完成完整的热处理温度曲线，

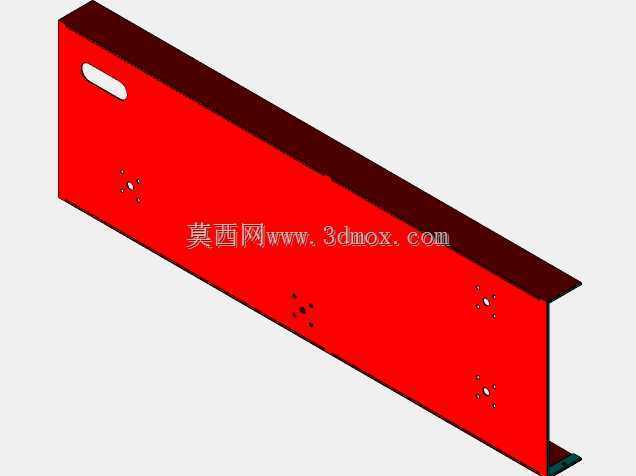

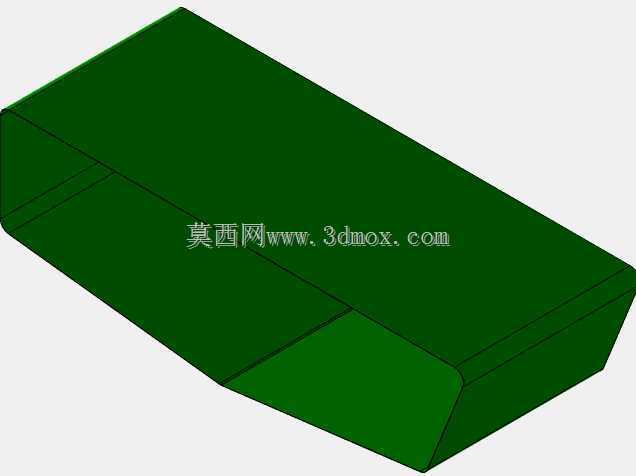

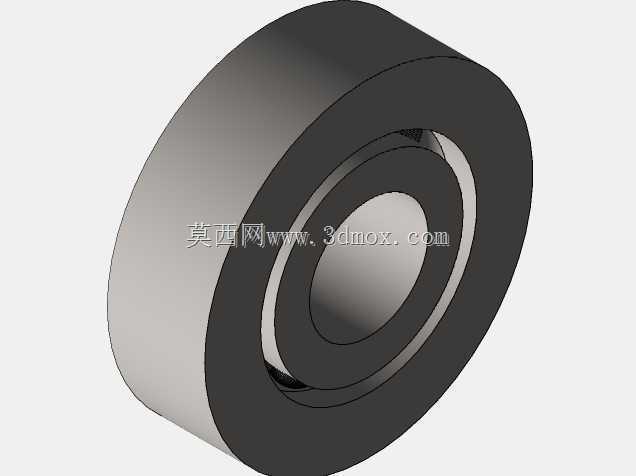

　　避免温度骤变导致的工件开裂、膜层脱落等质量问题。炉体入口与出口处设置多级挡帘结构，采用耐高温的硅橡胶或陶瓷纤维材质，减少炉内热量的外泄，降低设备的能耗损失，同时挡帘采用分段式设计，即使工件高度存在小幅波动也能顺利通过，不会出现卡料的问题。设备的机架底部设置接料盘结构，可收集工件输送过程中掉落的碎屑或残渣，避免残渣掉落到车间地面难以清理，也防止残渣卡入传送带辊轮间隙导致的设备故障。从实际使用场景来看，这类传送带炉除了应用在电子元器件的厚膜烧结、太阳能电池片的电极金属化工艺外，还可用于小型五金件的表面涂层固化、塑胶件的退火去应力、粉末冶金件的预烧结等工序，相比传统的箱式炉，其连续化的生产模式可减少工件反复装夹出炉的操作，降低操作人员的劳动强度，同时稳定的输送速度与控温精度，能大幅提升同批次工件的热处理质量一致性，减少因工艺波动导致的不良品率。在三维建模过程中，该结构对加热腔体的保温层厚度、传送带的承托辊间距、驱动电机的安装位置都做了1:1的还原，辊轮的安装座采用可调式结构设计，可在安装时调整辊轮的平行度，避免传送带运行时出现跑偏的问题；炉体的外壳采用钣金折弯拼接结构，各钣金件之间采用螺栓连接而非满焊，方便后期保温层更换时的拆解，同时钣金表面做高温喷塑处理，可抵御长期高温环境下的锈蚀与氧化，提升设备的外观使用寿命。
