小型上置式水族循环供水泵结构设计

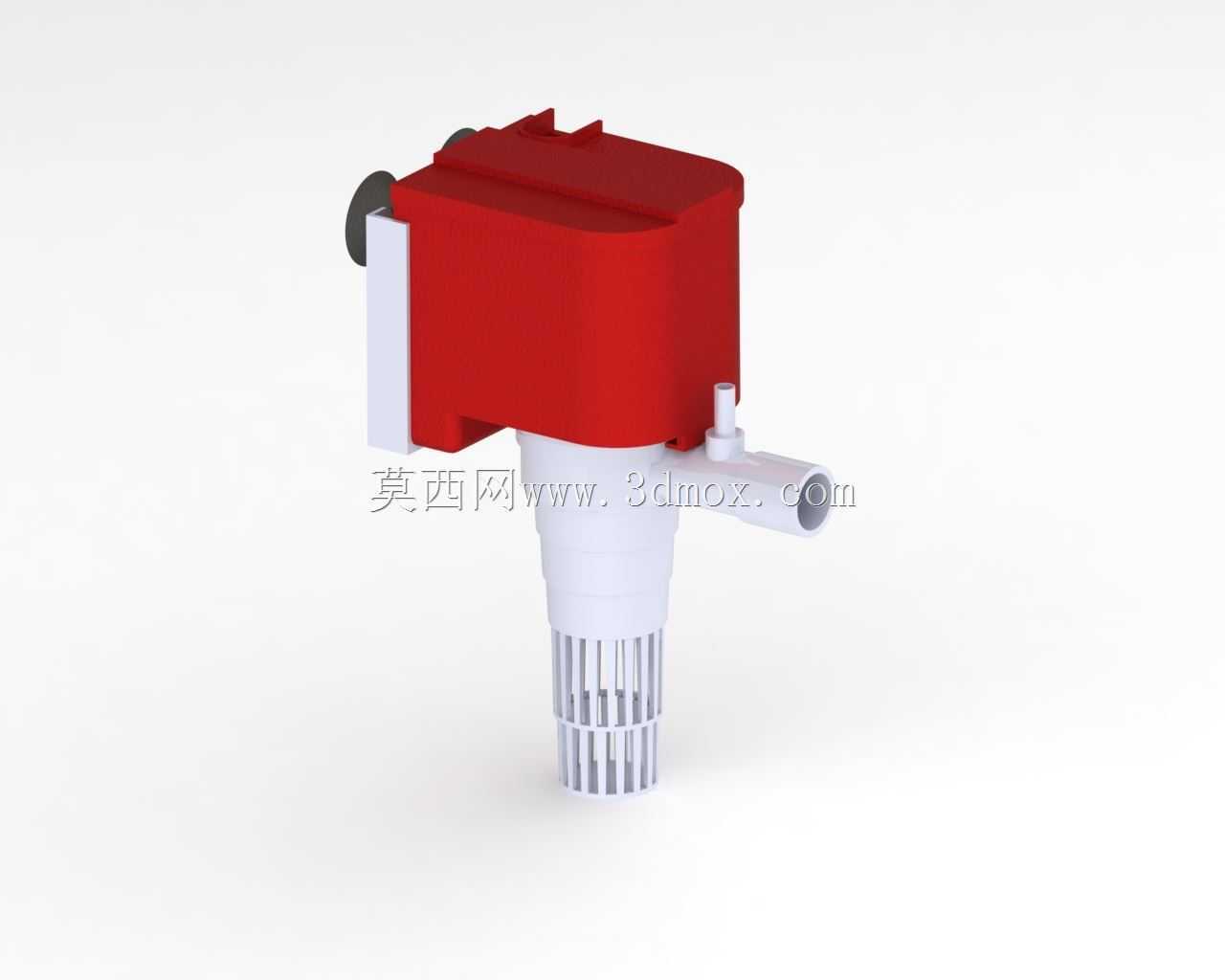

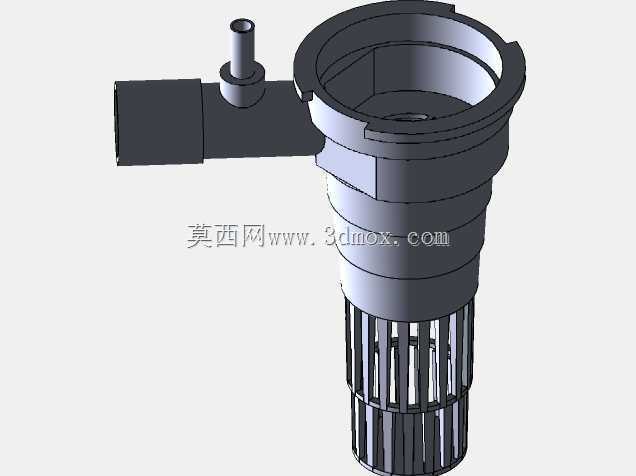

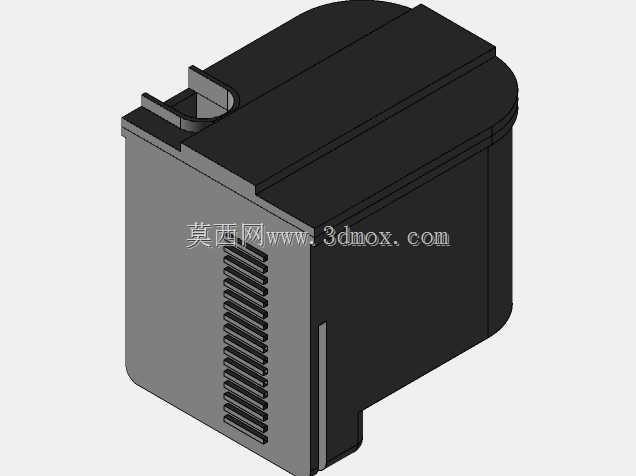

　　这款小型泵体的结构设计，最初是针对桌面级水族养殖、小型水培种植装置的循环供水需求开发的，日常工况下需要长期浸没在水体中运行，核心作用是完成低位水体到高位过滤槽、喷淋管路的输送，同时带动整个封闭水系统的循环流动，避免水体静止引发的溶氧量下降、杂质沉积问题。从结构布局来看，泵体采用上下分段式设计，上部的红色腔体为动力与电气容纳舱，这个区域在安装时需要高出液面，避免水体渗入电气部件引发故障，腔体侧面预留的横向出水接口为标准快插结构，可直接匹配常见的8mm内径输水软管，接口处做了环形凸起的防脱结构，安装时无需额外卡箍就能保证管路连接的密封性，避免运行过程中管路脱落漏水。下部白色段为水力流道与进水过滤段，最底端的格栅式进水口做了均匀的条形开槽，槽宽控制在2mm，既能保证进水通流面积足够，降低进水阻力，又能阻挡水体中直径较大的杂质、鱼虾残体进入泵腔，避免叶轮被杂物卡滞引发的烧机问题。

　　从性能匹配角度看，这款泵的额定输送功率适配1米扬程工况下每小时700升的流量输出，这个参数区间刚好覆盖30到80厘米长度的中小型水族箱循环需求，也可用于小型桌面水培装置的营养液循环，不会因为流量过大造成水流冲击过强，也不会因为流量不足导致过滤系统效率低下。设计过程中特意将叶轮腔与进水段做了同轴直连布局，减少流道的弯折角度，降低流体在泵腔内的沿程阻力，既可以提升运行效率，也能降低叶轮高速转动时的水流噪音，适配室内桌面场景的低噪使用需求。

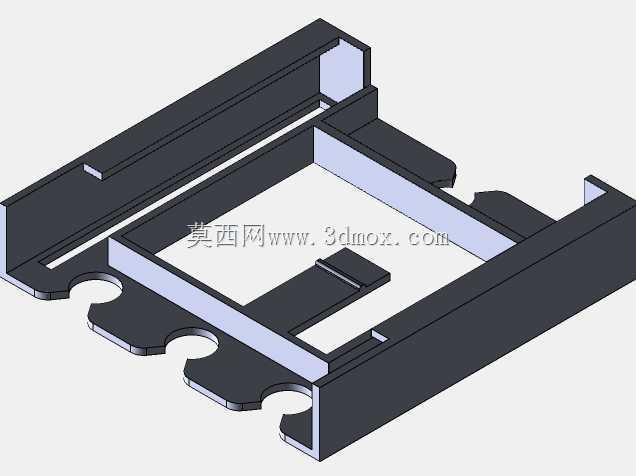

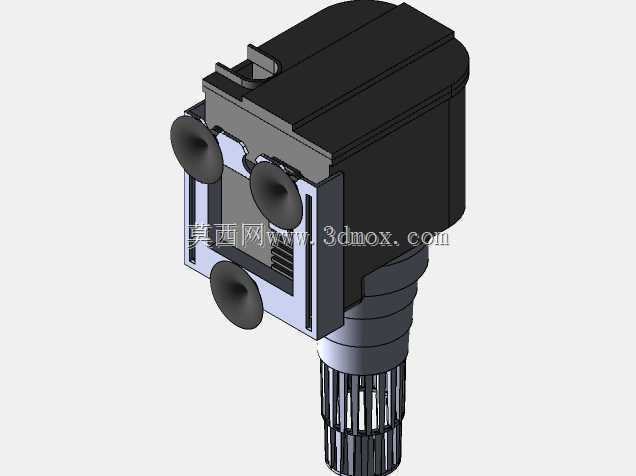

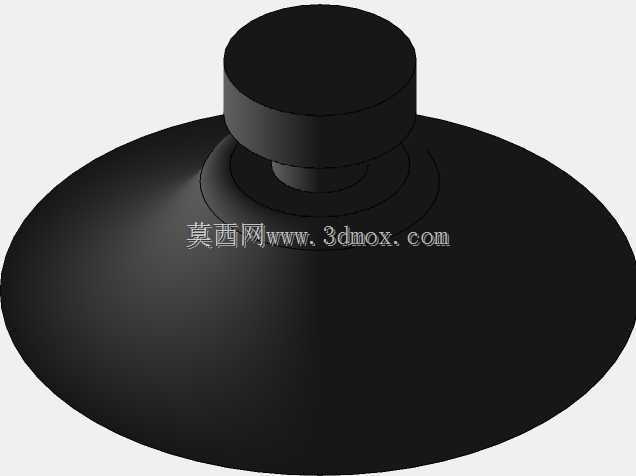

　　安装边界方面，这款泵的整体径向最大尺寸不超过80mm，上部动力舱的安装固定位预留了两个侧置的挂耳结构，可以直接卡在水族箱的侧壁上，也可以通过配套的吸盘支架固定在缸壁任意位置，安装时只需要保证下部进水段完全浸没在液面以下，上部动力舱底部的密封接缝高出液面5mm以上即可，不需要额外的固定基座，适配不同壁厚的玻璃缸、塑料种植槽安装需求。出水接口的朝向与动力舱侧面平行，连接管路后可以顺着缸壁走线，不会额外占用缸内的景观空间。

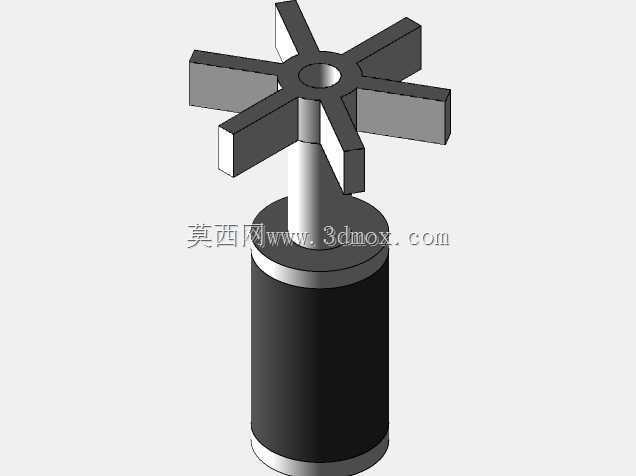

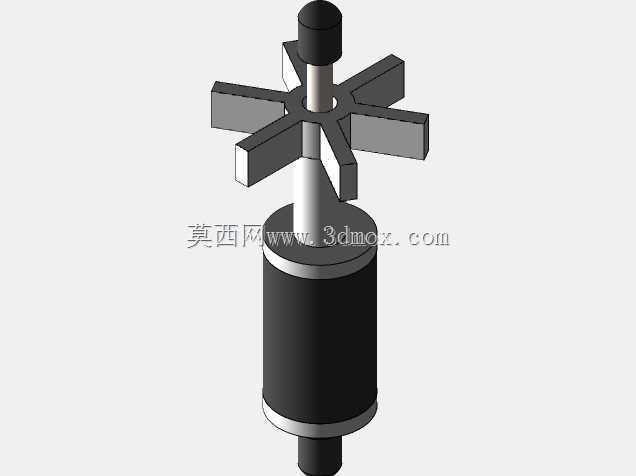

　　结构细节上，动力舱与下部泵腔的连接位置做了一圈橡胶密封槽，装配时压入密封圈后可以实现IPX7级的密封效果，即使出现液面短暂波动没过接缝，也不会出现水体渗入电气舱的问题。下部的进水格栅段采用可拆卸设计，日常维护时不需要拆开整个泵体，只需要拔下进水段就可以清理格栅缝隙中堵塞的杂质、藻类，也可以直接取出叶轮腔清理缠绕的毛发、植物残根，维护操作不需要额外工具，徒手就能完成拆解与装配。叶轮采用带陶瓷转轴的离心式结构，转轴与轴承座的配合间隙控制在0.02mm，既保证转动灵活性，又能减少长期运行的磨损量，延长泵体的连续无故障运行时长。

　　在实际选型适配中，这款泵除了水族循环场景外，也可用于小型冷水机的水循环、桌面雕刻机的刀具冷却供水等小流量低扬程的流体输送场景，安装时只需要根据输送液体的特性确认管路兼容性即可，整体结构没有复杂的异形曲面，三维建模过程中所有配合面都采用规则的回转体与平面特征，后续如果需要做结构改型，比如调整出水接口角度、更换不同长度的进水段，都可以在原有模型基础上快速调整参数，不需要重构整体模型。泵体的重心集中在下部泵腔位置，浸没在水中时可以保持竖直状态，不会因为水流冲击出现倾斜歪倒的问题，即使没有额外固定，放置在缸底也能保持稳定运行。
