台式结构演示用蒸汽动力传动装置

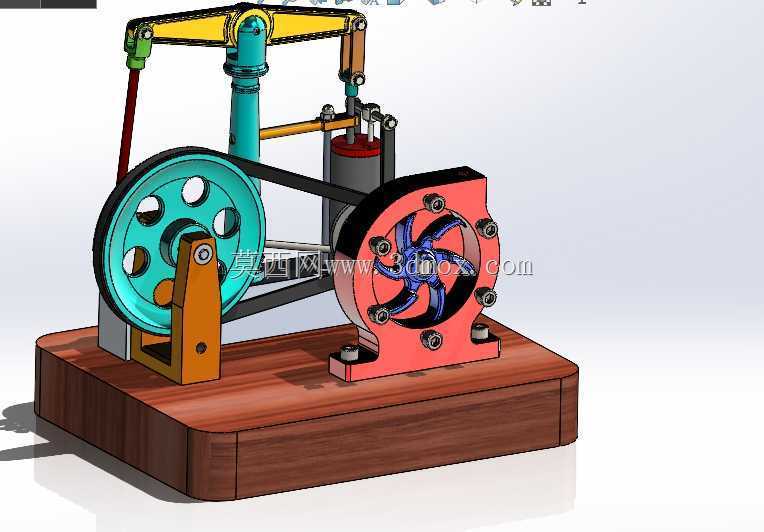

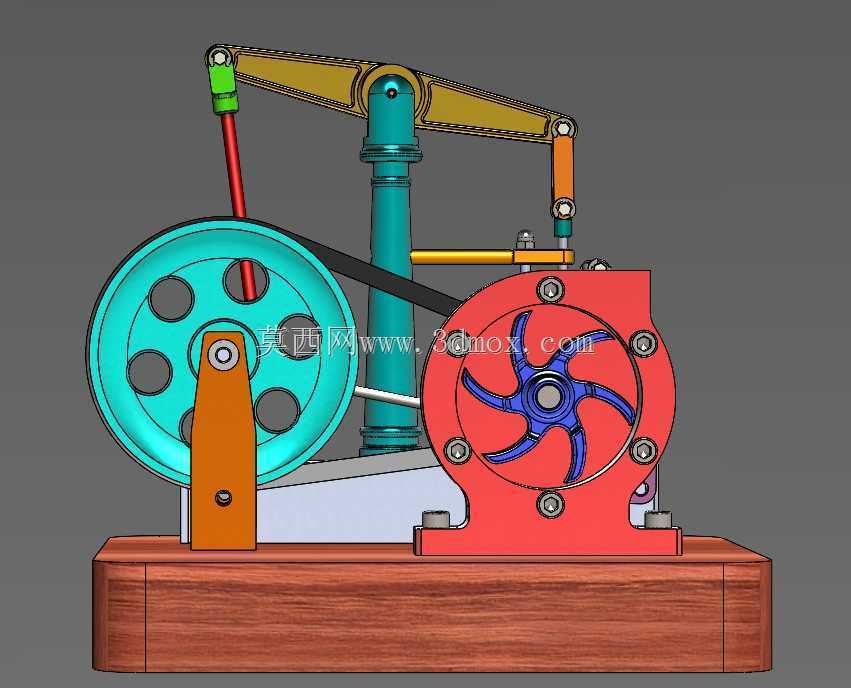

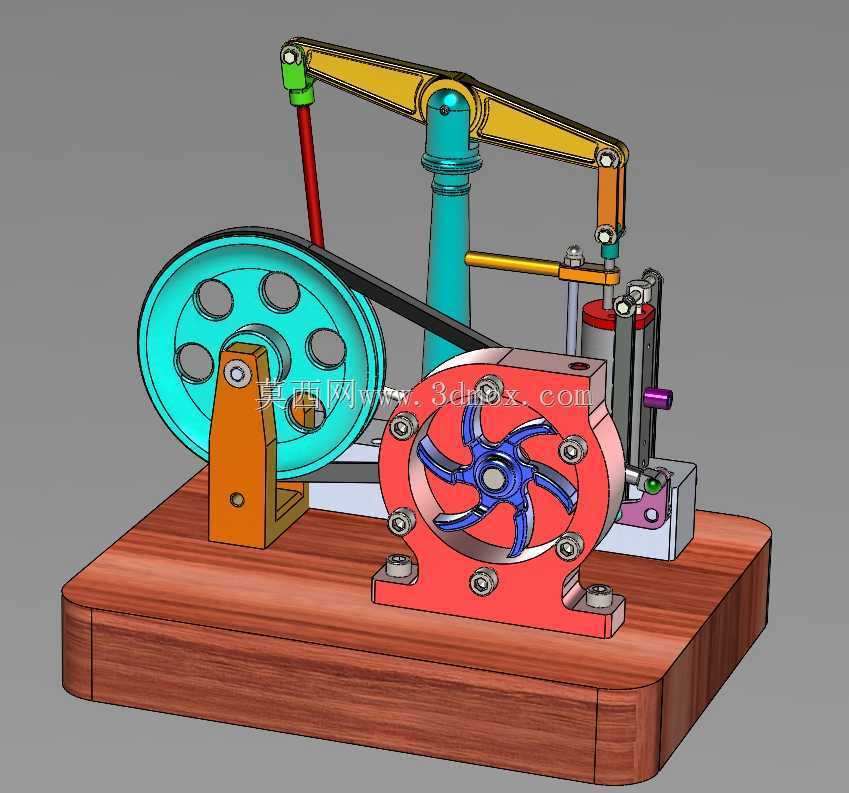

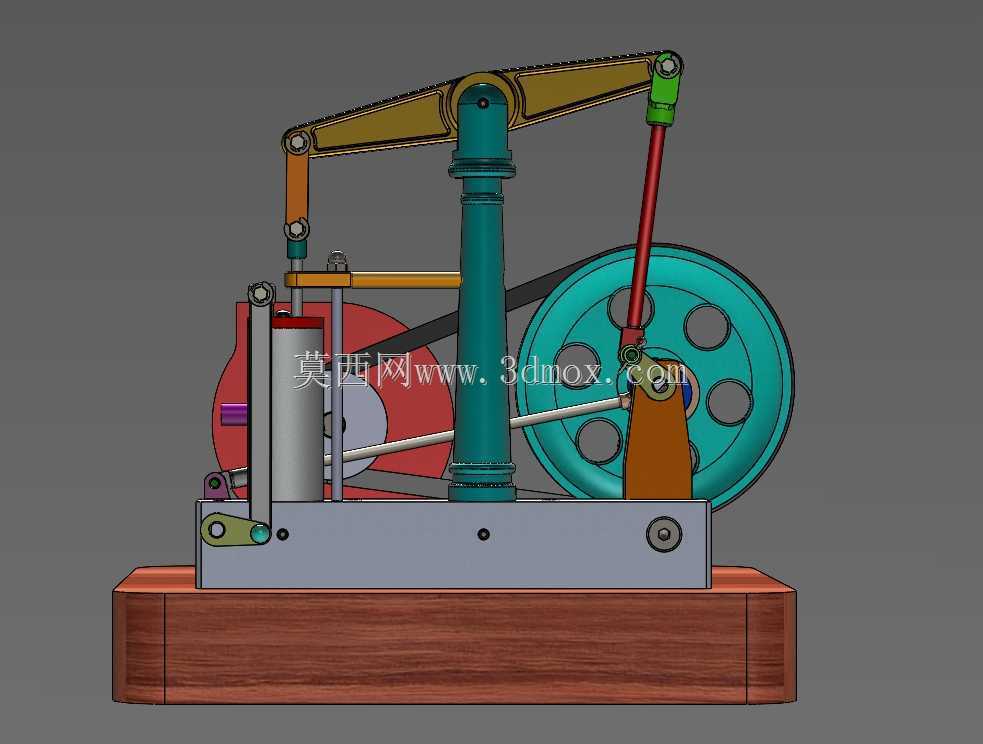

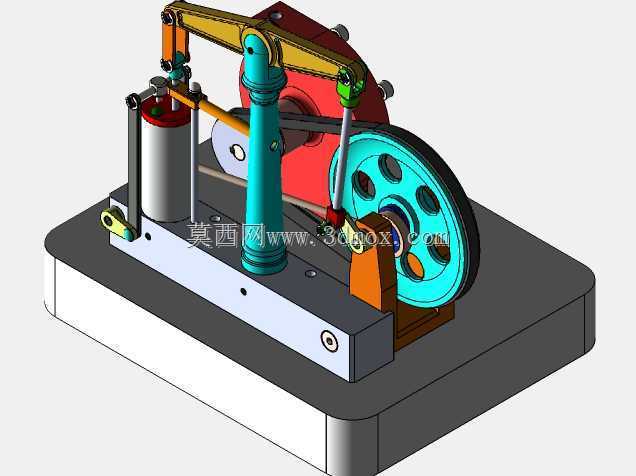

　　这套蒸汽动力传动装置主要面向机械原理教学、结构认知实训场景设计，也可作为小型动力传递方案的验证载体，还原了经典往复式蒸汽机的核心动力传递逻辑，没有冗余的装饰性结构，所有部件的尺寸匹配都围绕运动无干涉、动力传递损耗可控的工程目标设定。整套装置固定在实木材质的安装基座上，基座整体为规整长方体，边缘做了小尺寸倒角处理，避免安装调试过程中尖锐边角造成磕碰，基座的平面度经过校准，保证所有立式安装部件的垂直度偏差控制在合理范围内，不会因为安装基准倾斜导致运动卡滞。核心动力转换部分采用曲柄滑块机构搭配偏心飞轮的结构，飞轮为带镂空减重孔的轮盘结构，轮盘边缘预留了皮带传动的槽位，既可以通过自身转动惯量储存能量，保证曲轴输出转速平稳，

　　也能通过皮带将动力向外输出，驱动其他附属机构。飞轮的安装轴固定在立式支撑座上，支撑座底部通过紧固件与基座刚性连接，轴孔位置加装了耐磨衬套，降低长期转动过程中的轴系磨损。蒸汽做功的气缸部分采用立式布置，活塞与连杆做铰接连接，连杆另一端连接到曲轴的偏心轴颈上，将活塞的直线往复运动转换为曲轴的旋转运动，气缸侧壁设置了配气机构的安装位，配气连杆与曲轴上的偏心凸轮联动，精准控制进排气的时序，保证活塞往复运动的节奏与曲轴转动相位匹配。横梁式摇臂结构承担了配气机构与活塞动作的联动传递，摇臂通过中部的立式支撑柱固定，支撑柱内部做了减重空腔，底部通过法兰结构与基座连接，保证摇臂摆动过程中支撑结构不会出现形变偏移。

　　装置上的所有铰接位置都预留了润滑注油孔，日常维护时可以直接加注润滑脂，降低铰接副的摩擦阻力，延长部件使用寿命。从安装边界来看，整套装置的横向尺寸控制在小型桌面可容纳的范围，纵向高度不会遮挡后方的演示视线，所有运动部件的外侧都没有超出基座的边缘范围，避免运动过程中剐蹭周边的其他物品。设计过程中优先验证了各运动部件的运动包络空间，飞轮转动时的最大外圆、摇臂摆动的上下极限位置、活塞往复的前后行程都做了干涉检查，确保全行程范围内没有部件碰撞的风险。各零部件的连接紧固件都采用标准规格，后期如果需要更换易损件，可以直接选用通用标准件，不需要单独定制加工。这套装置的结构逻辑完全复刻了工业用蒸汽机的核心动力传递路径，只是将尺寸做了等比例缩小，

　　去掉了工业设备上的高压密封、安全防护等冗余结构，更适合用来讲解曲柄连杆机构的运动原理、飞轮储能的作用、配气相位的匹配逻辑，也可以作为机械设计课程中机构运动仿真的实体参照，帮助学习者直观理解往复式动力机械的能量转换过程。在实际建模过程中，每个部件的配合公差都按照实际装配要求设定，轴与孔的间隙配合、紧固件的通孔与螺纹孔尺寸都符合通用机械设计标准，导出的工程图可以直接用于小型样机的加工制作，不需要再做额外的尺寸修正。
