DIN443标准推入式密封盖板结构设计

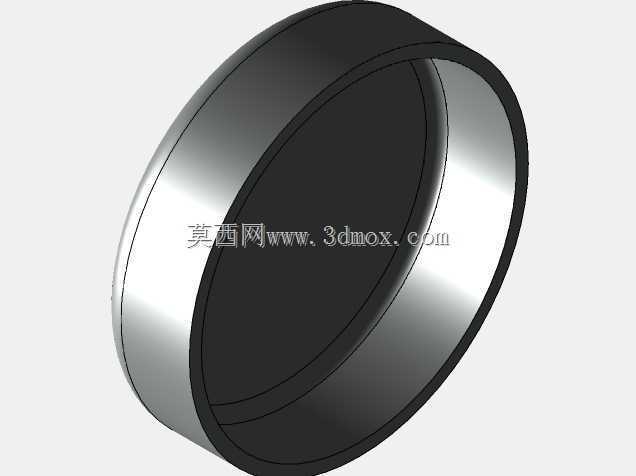

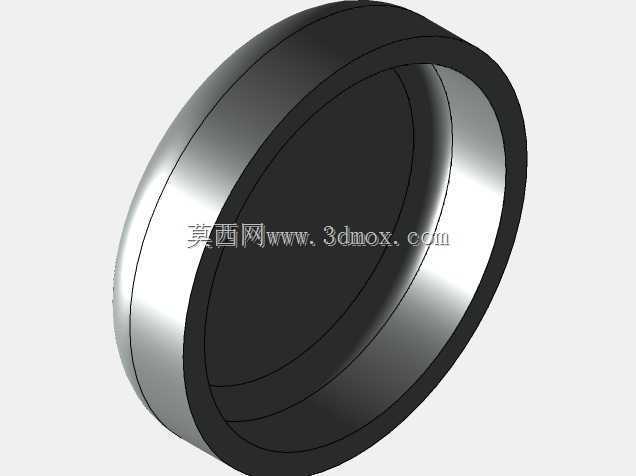

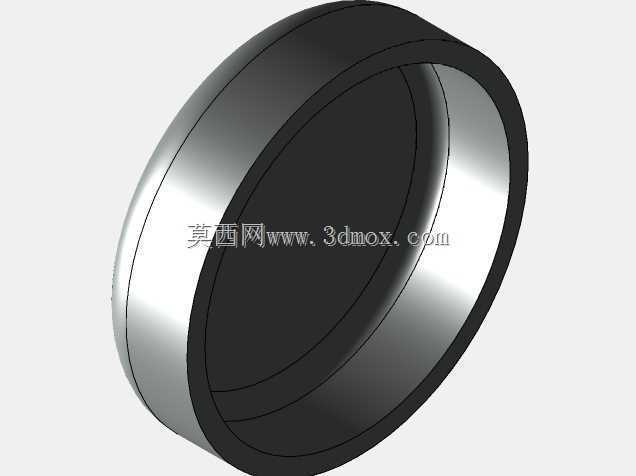

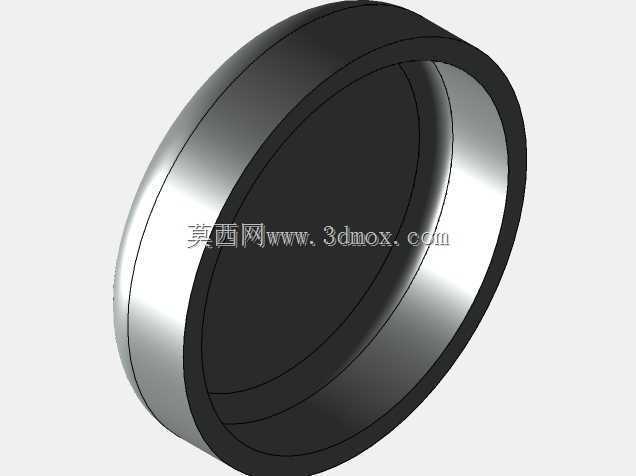

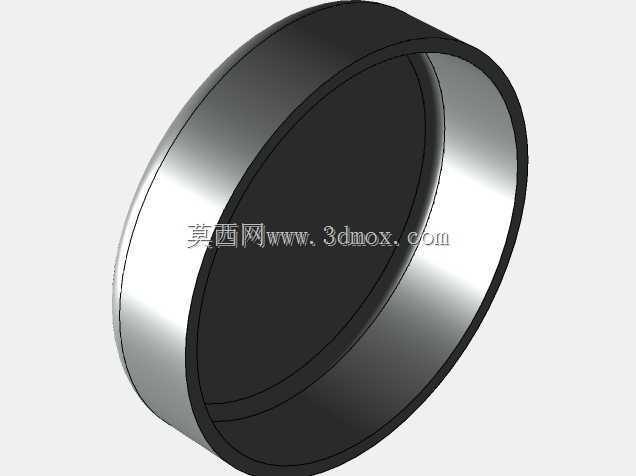

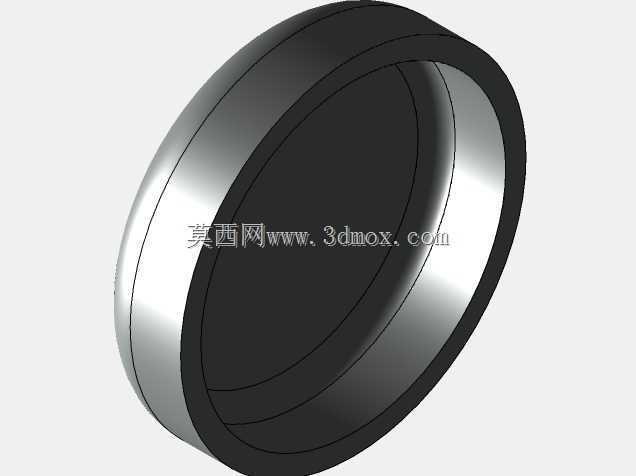

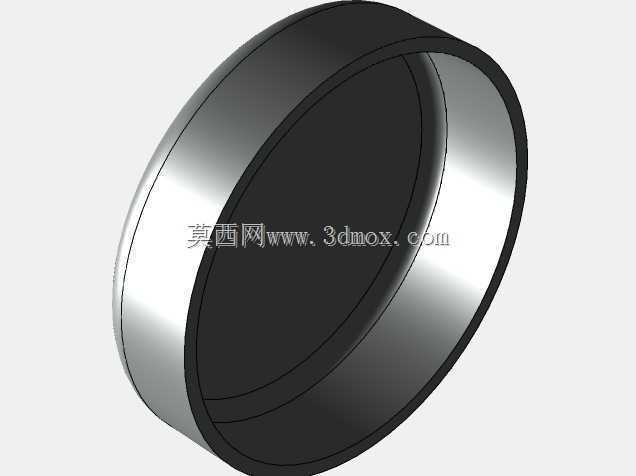

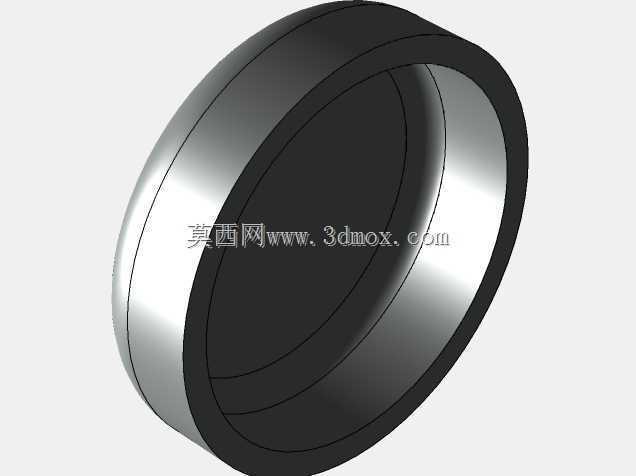

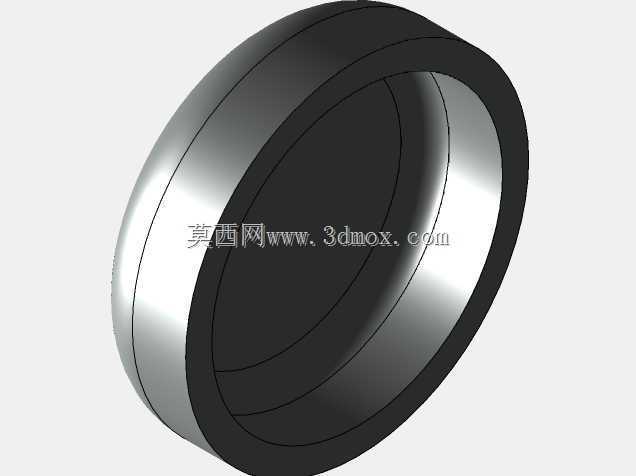

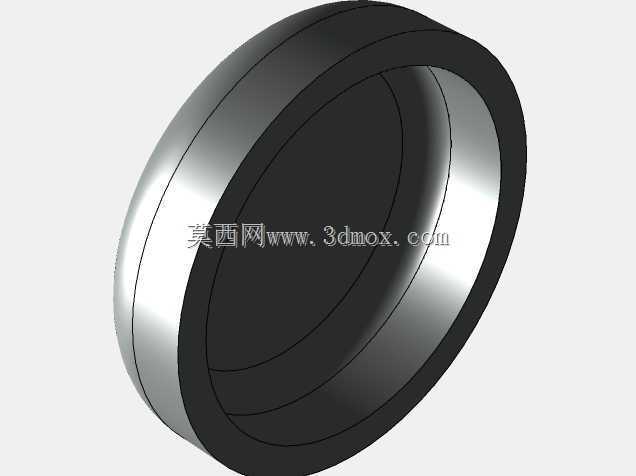

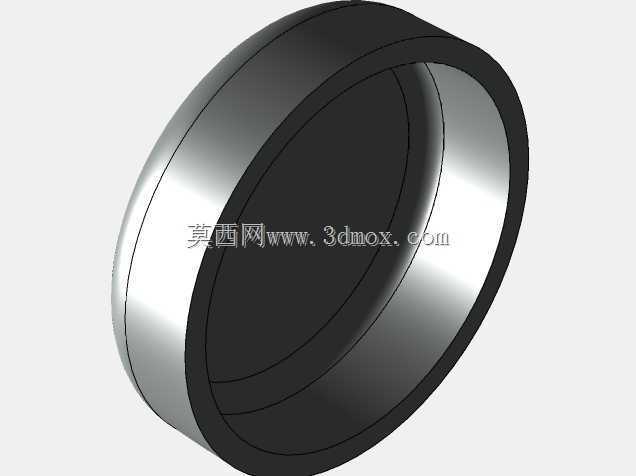

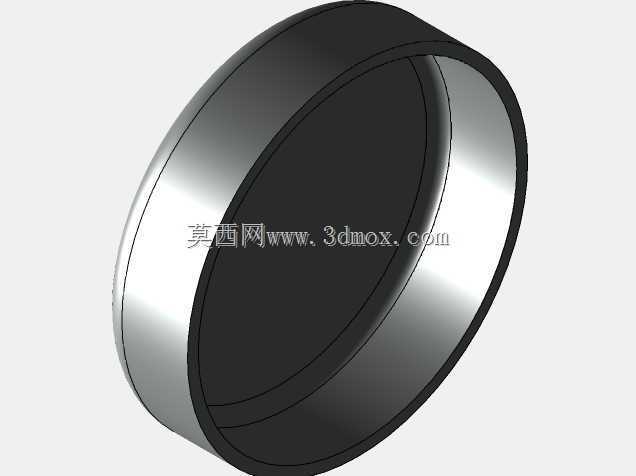

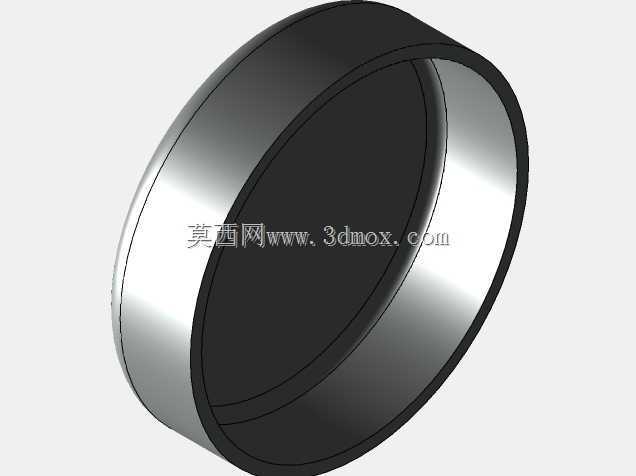

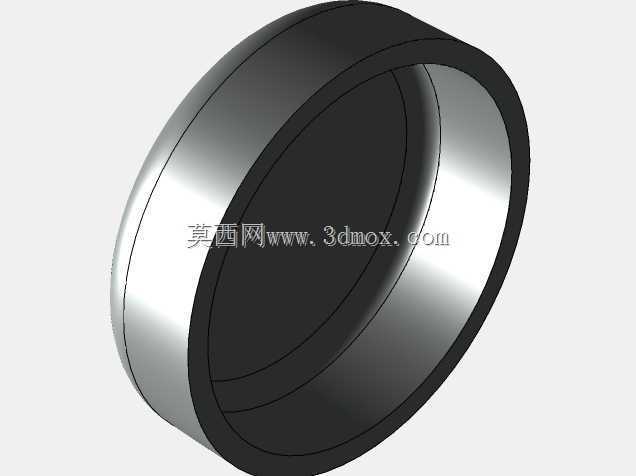

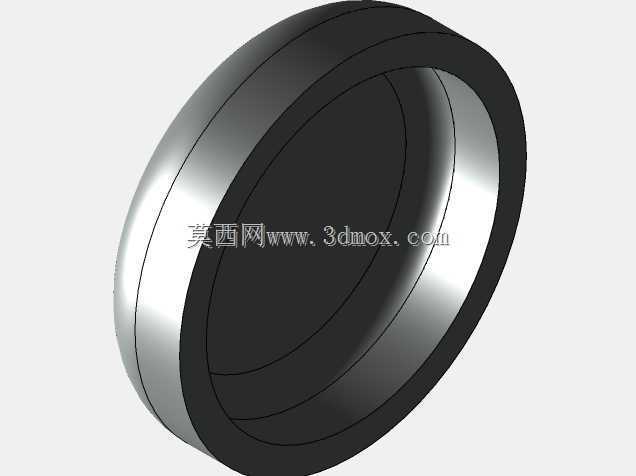

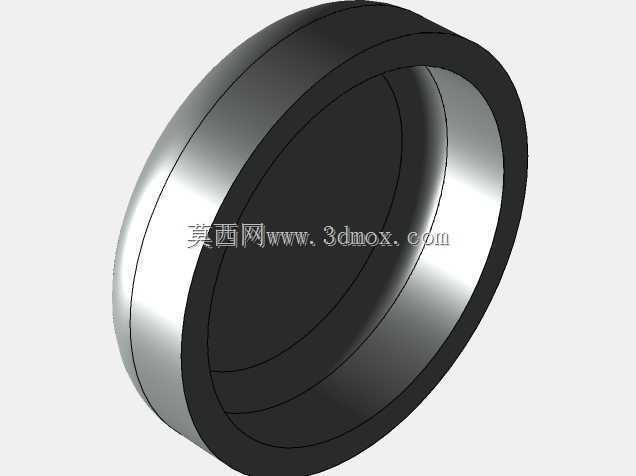

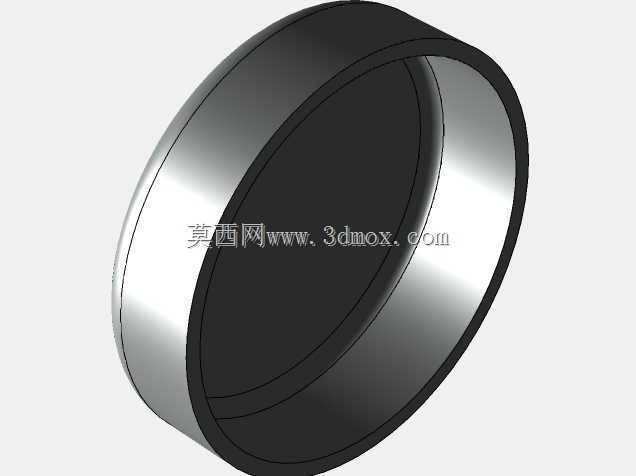

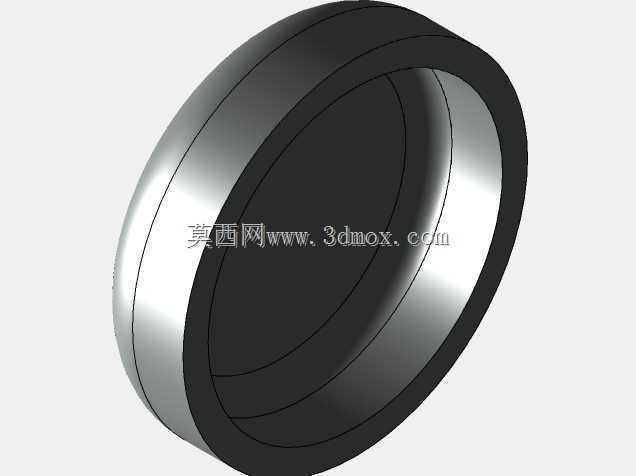

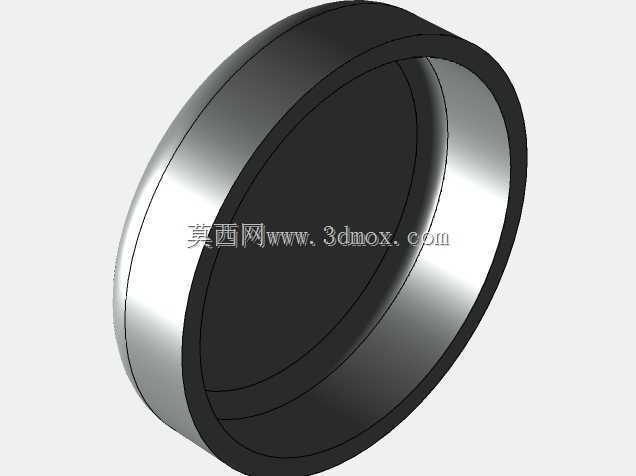

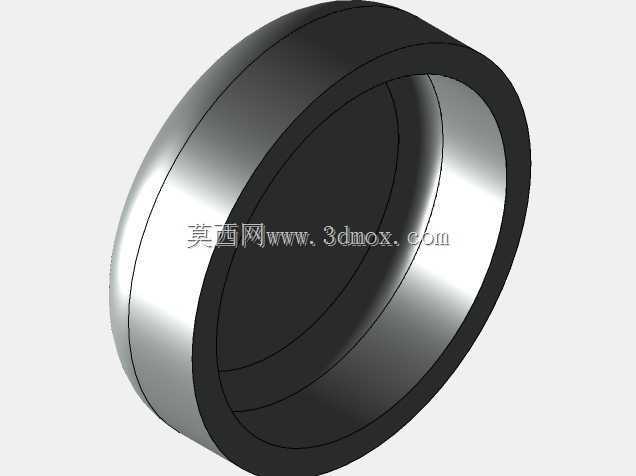

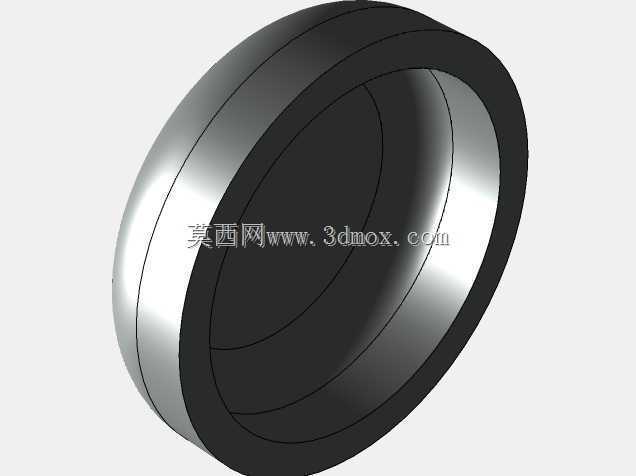

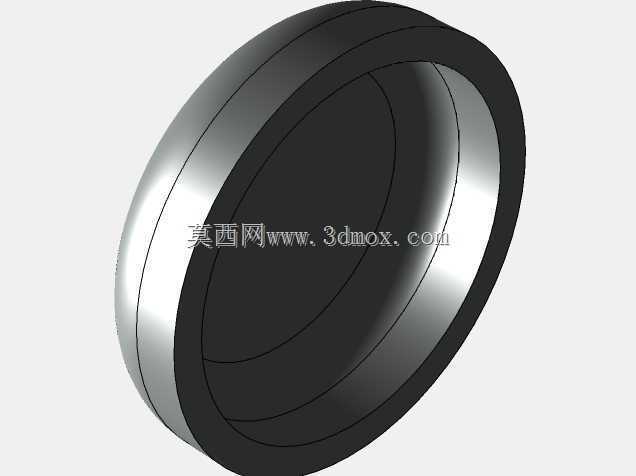

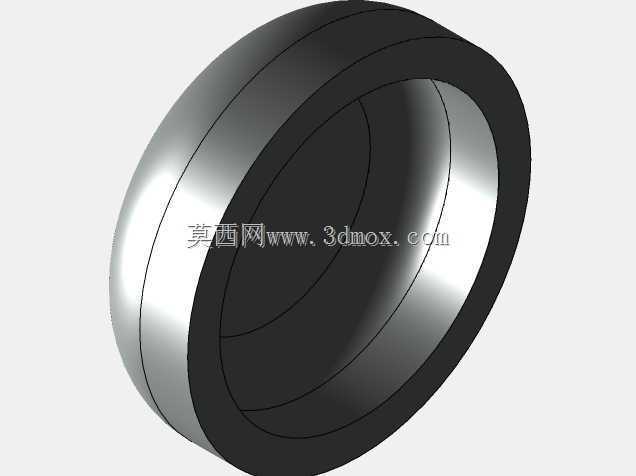

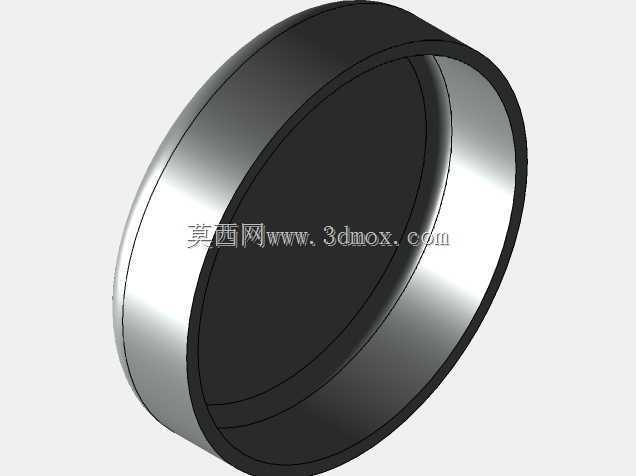

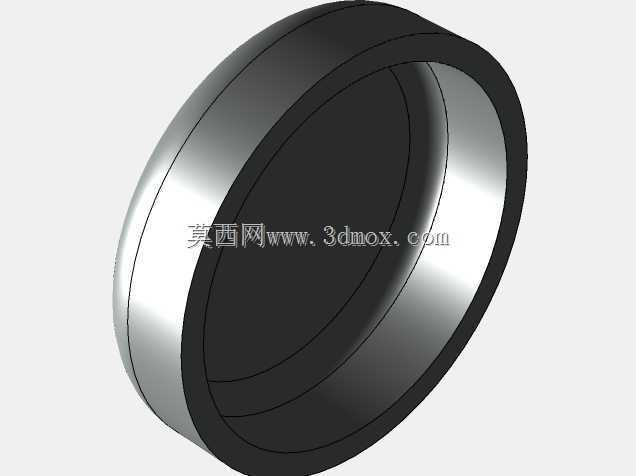

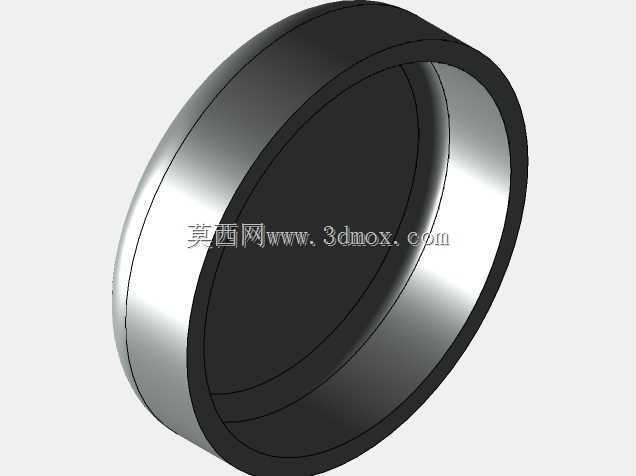

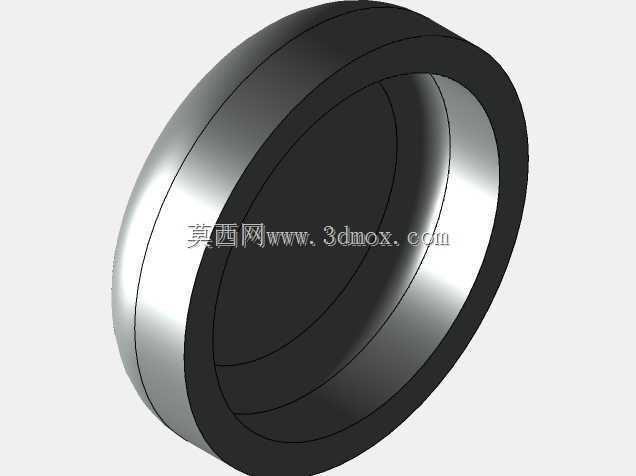

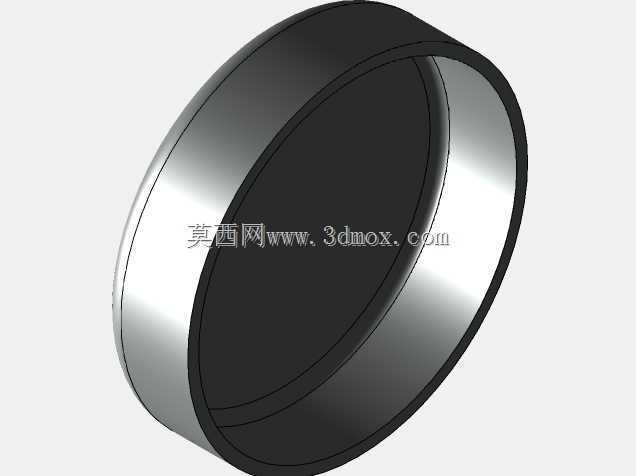

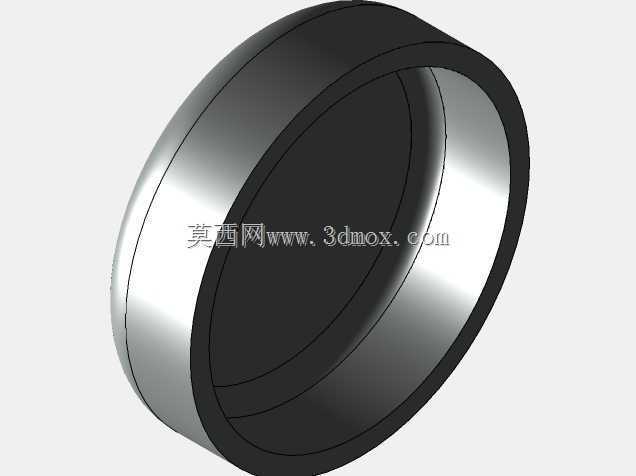

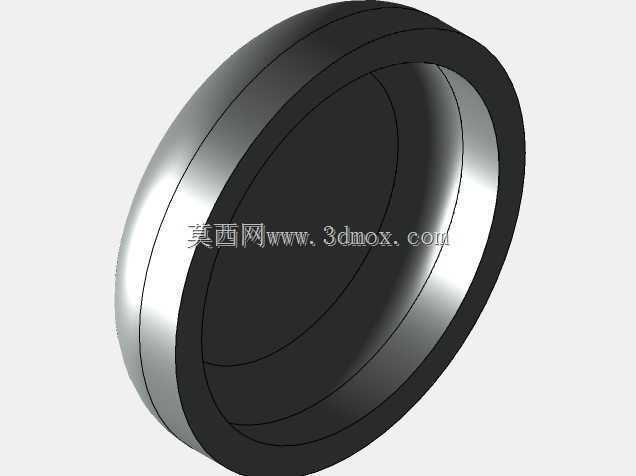

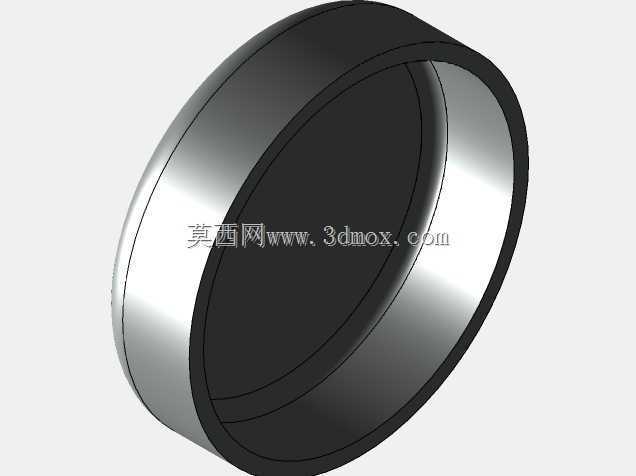

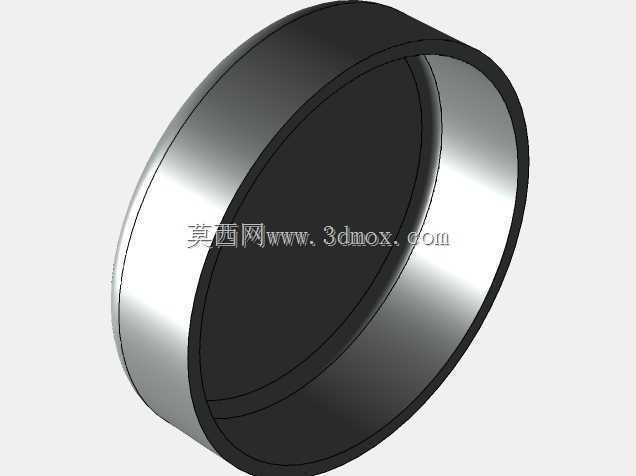

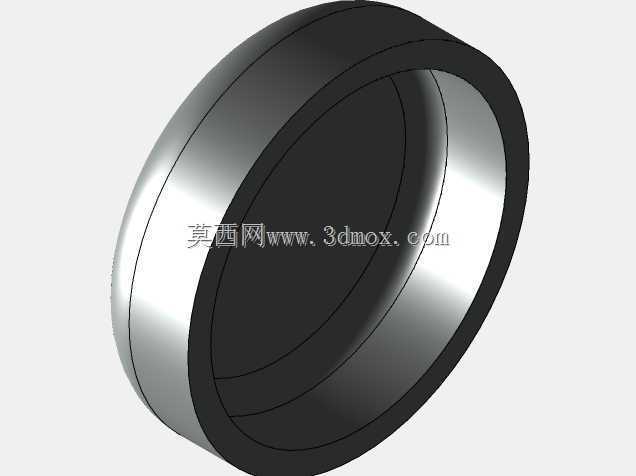

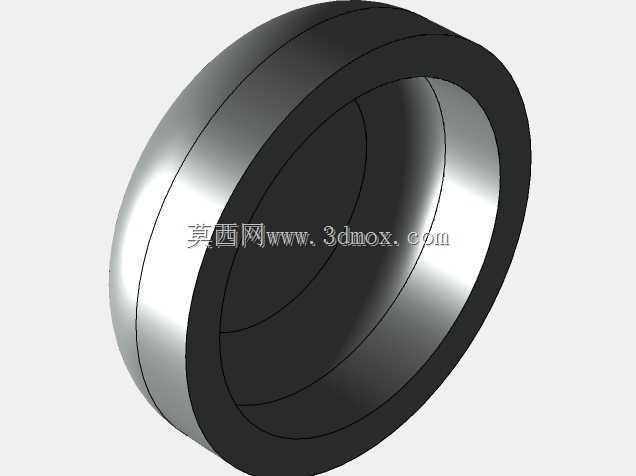

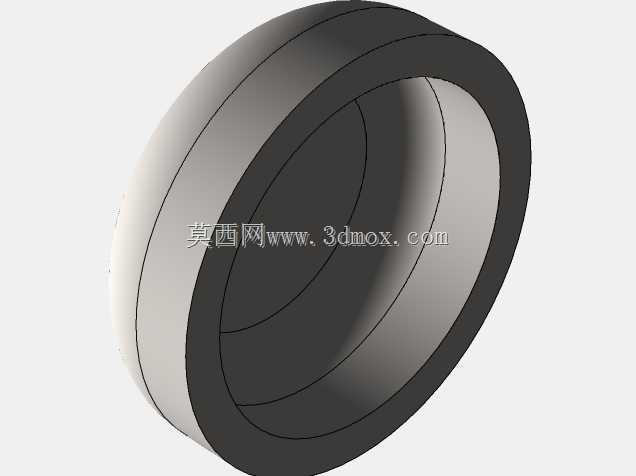

　　在液压阀组集成块、小型压力容器腔体、低压流体输送管路的末端封堵场景中，推入式密封盖是兼顾安装效率与密封可靠性的常用封堵元件，这类元件不需要额外的紧固件连接，依靠配合面的过盈挤压实现密封与固定，在批量装配的生产线中能大幅降低端盖安装的工时消耗。本次设计的推入式密封盖完全遵循DIN443标准的尺寸规范，覆盖尺寸8到63的全系列规格，同时包含圆锥形与圆柱形两种结构变体，适配不同的安装孔口倒角与配合公差要求。

　　从实际工况适配角度出发，圆柱形变体主要应用于孔口加工精度较高、安装深度有明确限制的场景，其直壁配合面可以实现更长的密封接触带，在存在轻微径向振动的设备上，能避免密封盖受振动影响出现轴向窜动；圆锥形变体则更适配孔口存在导入倒角、现场安装公差波动较大的场景，锥面结构自带导入导向特性，即使安装孔存在小范围的尺寸偏差，也能通过锥面的不同压入深度实现可靠密封，不需要对孔口做二次修配。两种变体的密封面都做了表面粗糙度的严格控制，避免微观凹凸造成的密封间隙泄漏，同时盖体的外露边缘做了圆弧过渡处理，避免安装过程中划伤操作人员，也能减少外部杂物在盖体边缘的堆积。

　　设计过程中首先梳理了不同应用场景对密封盖的受力要求：在常压工况下，密封盖只需要承受内部介质的静压力与外部的环境接触，因此壁厚设计只需要满足压入过程的刚度要求，避免压入时盖体出现变形导致配合失效；在存在轻微压力波动的工况下，盖体的配合过盈量需要做针对性调整，过盈量过小会在压力冲击下出现弹出泄漏，过盈量过大则会导致安装力过大，甚至压入过程中刮伤孔壁破坏密封面。针对不同尺寸规格的盖体，壁厚按照尺寸区间做梯度设计，小尺寸规格的盖体壁厚占比更高，避免小尺寸零件压入时出现失稳变形，大尺寸规格的盖体则在保证刚度的前提下优化壁厚，减少材料的不必要消耗。

　　安装边界方面，所有规格的盖体都明确了对应的安装孔公差范围、孔口倒角要求、最小压入深度参数，其中圆柱形变体要求安装孔的圆柱度公差控制在对应尺寸的IT7级以内，孔口需要做0.5×45°的导入倒角，避免压入时切伤盖体密封面；圆锥形变体对安装孔的圆柱度公差要求可适当放宽到IT8级，但孔口的倒角角度需要与盖体锥度做匹配，保证锥面接触面积不低于整个配合面的80%。压入安装时推荐使用软质材料的压头，避免刚性压头直接敲击盖体端面造成局部变形，压入到位后盖体的外露端面需要与安装孔端面保持齐平，或者根据防护需求预留不超过1mm的凸台，避免突出部分受外力碰撞导致盖体脱落。

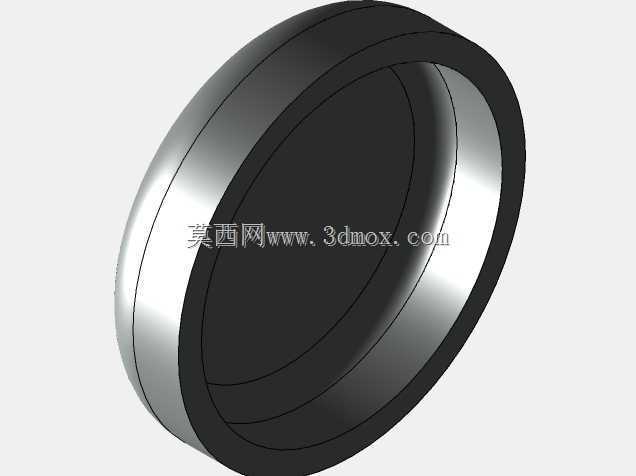

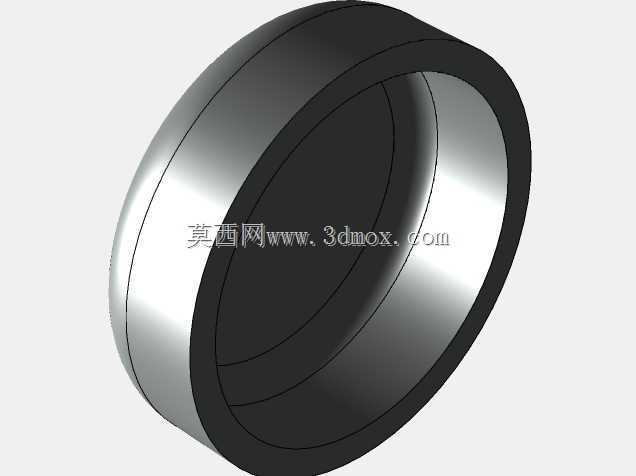

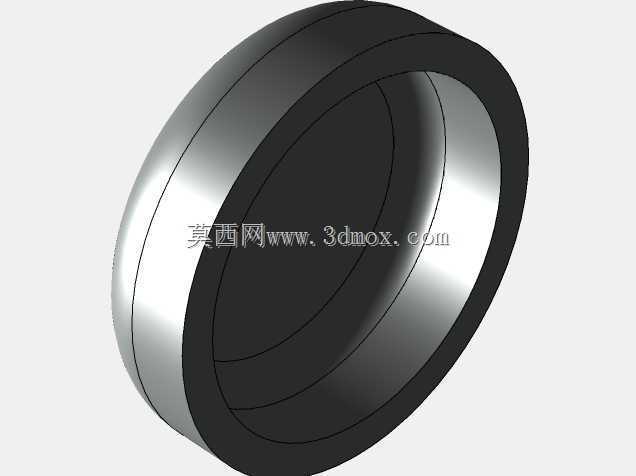

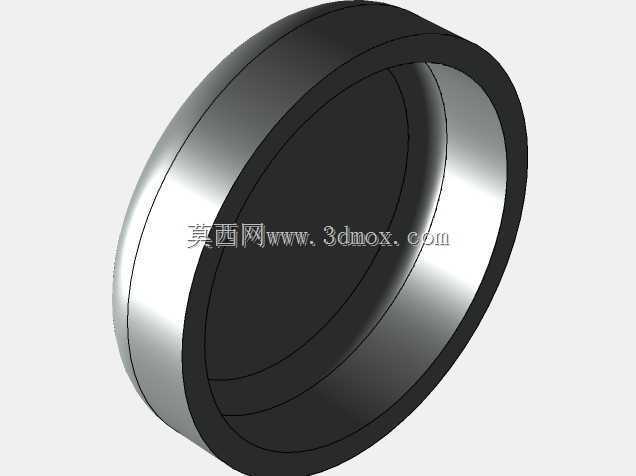

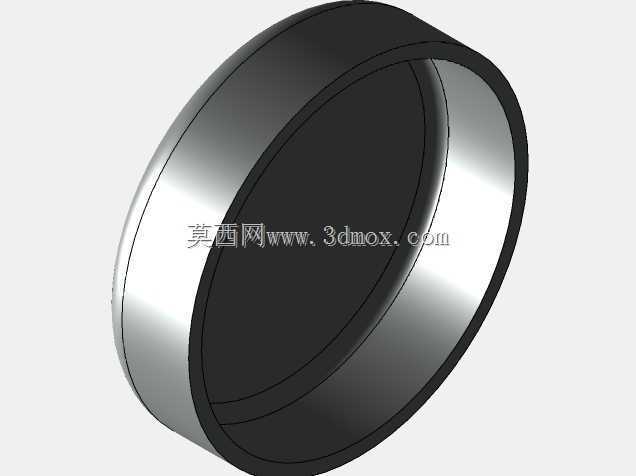

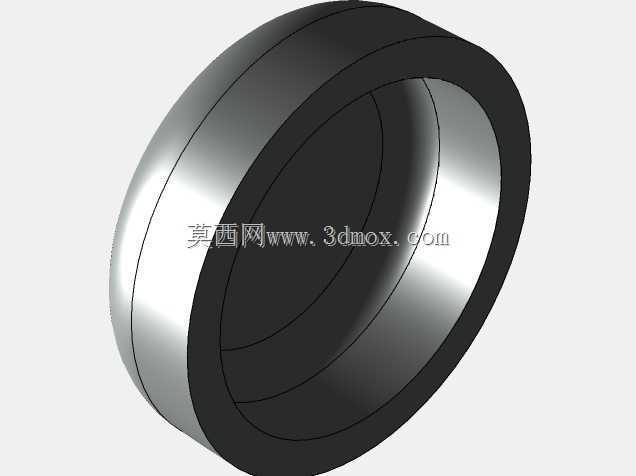

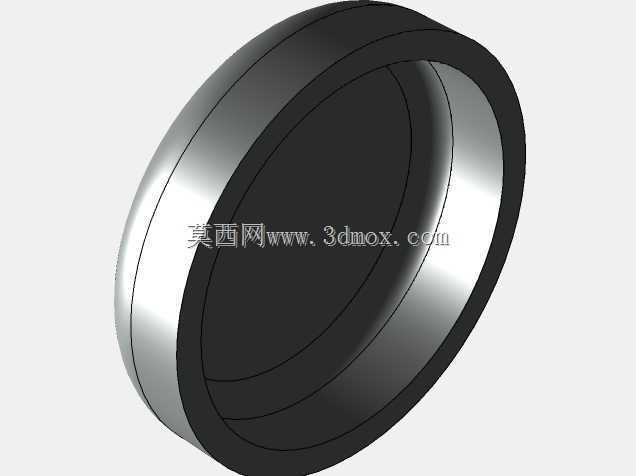

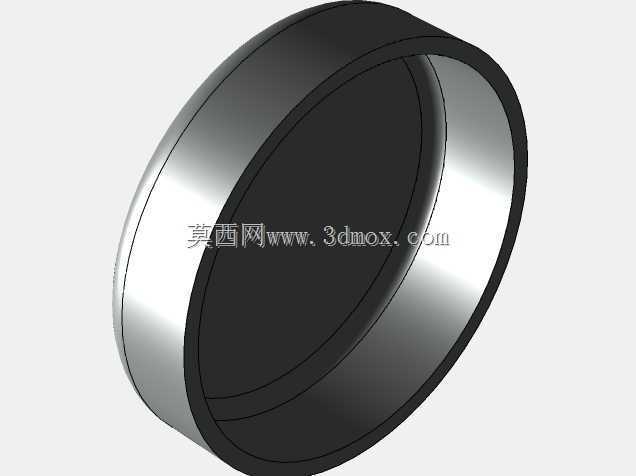

　　从三维建模的实现逻辑来看，整个系列的模型采用参数化驱动的方式搭建，将公称尺寸、变体类型、锥度参数、壁厚参数都设置为可调整的全局变量，切换不同规格时只需要修改对应参数就能自动生成完整的零件模型，不需要重复绘制草图与特征。每个变体的建模步骤都单独拆分，保留了从基础旋转特征到密封面圆角处理、边缘倒角的完整特征树，方便设计人员根据实际需求修改局部参数，比如调整密封面的过盈量、修改盖体端面的防滑结构、增加标识刻印的特征等。模型的配合面都做了几何公差的标注参考，在装配环境中可以直接调用模型做干涉检查，验证压入过程中是否存在过盈量不合理、与周边零件存在空间干涉的问题，提前规避现场装配时可能出现的匹配问题。

　　在实际设备维护场景中，这类推入式密封盖也具备明显的优势，拆卸时只需要用简易的拉拔工具勾住盖体的内沿就能拔出，不需要拆卸周边的其他管路或元件，更换密封件的操作门槛很低，适合设备现场的快速维护。针对不同的接触介质，盖体的材料可以根据需求调整，比如接触矿物油的场景选用耐油橡胶包覆的结构，接触水基介质的场景选用聚丙烯或不锈钢材质，接触腐蚀性介质的场景则选用氟橡胶包覆或特种工程塑料材质，模型中预留了材料属性的配置选项，切换材料时可以同步更新模型的密度、质量等物理参数，方便做整机的重量核算与材料清单统计。
