家用花园灌溉用50加仑卧式储水雨桶

　　做民用给排水配套结构设计快十年，这类民用储水雨桶的建模其实最考验细节落地性，毕竟要兼顾户外使用的耐用性、安装便捷性和实际使用的功能性，不能只做个外观壳子。先从实际应用场景说，这类50加仑规格的雨桶，核心适配独栋住宅、小院的雨水收集场景，通常是对接屋面檐沟的落水管，把降雨时的屋面径流收集存储，不用接市政自来水就能满足庭院浇灌、盆栽补水、户外清洁的用水需求，两个并联使用的话，单次降雨的储水量就能覆盖小面积花园一周左右的浇灌量，能省不少日常用水成本，也符合海绵城市零散雨水收集的民用落地逻辑。

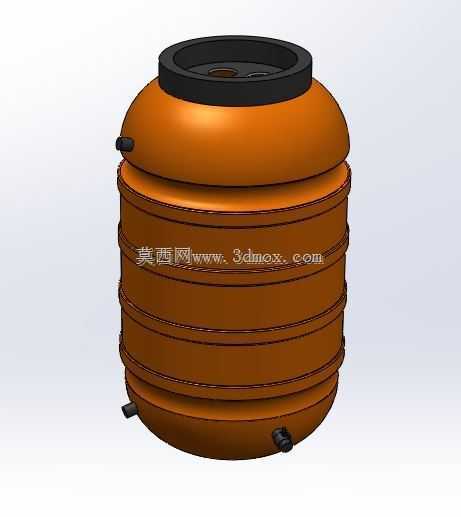

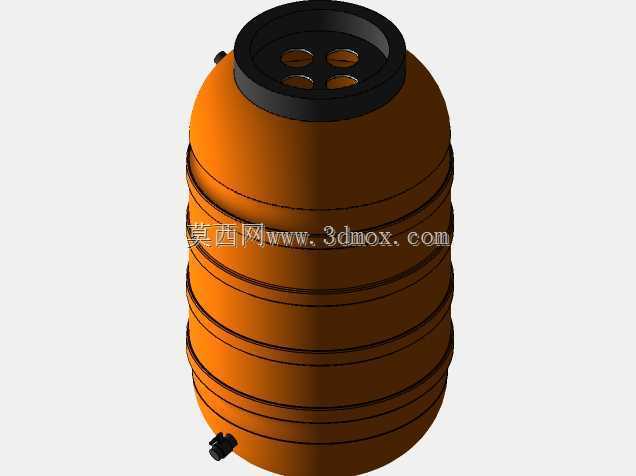

　　从功能特性上拆解，这个桶的结构做了几个很务实的设计：顶部是大口径的黑色密封端盖，不是完全封死的结构，预留了和落水管对接的进水接口，端盖做了加宽的唇边压合结构，和桶身顶部的卷边配合，既能防止落叶、大颗粒杂物掉进桶内造成出水堵塞，也能减少夏季高温下桶内储水的藻类滋生，同时端盖和桶身的配合留了密封胶圈的安装槽，建模的时候特意把槽的深度做了3mm，宽度4mm，适配市面上常规的三元乙丙密封胶圈，保证雨天不会从接缝处溢水。桶身侧面靠上的位置做了一个小的黑色溢流接口，当桶内水位到额定容量的时候，多余的水可以通过这个接口接软管导到排水渠或者下一个串联的雨桶，不会从顶部端盖漫出来泡坏桶周的地面。桶身下部做了两个出水接口，一个位置稍高，接常规的水龙头或者软管接头，用来接浇灌水管；另一个位置在桶身最底部的最低点，是排污接口，日常清洗桶底沉积的泥沙、落叶残渣的时候，打开这个接口就能把沉渣完全排干净，不用把桶翻倒，这个细节很多新手建模的时候容易漏，实际使用的时候如果没有低位排污口，用个两三次桶底就会积泥，清理起来特别麻烦。

　　设计思路上，桶身没有做光滑的直筒结构，而是做了多道环形的外凸加强筋，这是考虑到塑料滚塑成型的工艺特性，50加仑的容量装满水之后总重量接近200公斤，光靠桶壁本身的厚度扛不住静水压力，尤其是户外使用冬夏温差大，塑料会有热胀冷缩的形变，环形加强筋相当于给桶身加了多道箍，既能提升桶身的环向刚度，防止装满水之后桶身鼓胀变形，也能在搬运的时候提供着力点，空桶搬运的时候可以抓着加强筋借力，不用抠光滑的桶壁打滑。桶身的轮廓做了上下收窄、中间略鼓的弧度，不是生硬的圆柱，这个弧度一方面是匹配滚塑工艺的脱模斜度，另一方面也能分散桶内水的侧压力，比直筒结构的抗形变能力高30%左右，建模的时候特意把每道加强筋的圆角做了R5的过渡，没有尖锐的棱角，避免户外使用的时候磕碰伤人，也能减少应力集中，防止温度变化的时候加强筋和桶身衔接的位置开裂。

　　再说到外形尺寸和安装边界，50加仑的额定容量换算过来大概是189升，桶身的最大直径控制在780mm，总高度含顶部端盖是820mm，这个尺寸是经过实际场景校核的：常规住宅的落水管底部离地面的高度大概是900mm左右，桶高820mm的话，下面垫100mm高的硬化找平垫块，顶部的进水口刚好能和落水管的出水端对接，不用额外加太长的转接软管。安装的时候要求地面必须做硬化找平，不能直接放在松软的泥土地上，不然装满水之后桶身倾斜，容易导致接口漏水甚至桶体倾覆，两个桶并联安装的时候，桶身之间要留至少150mm的操作空间，方便接软管、开关阀门。底部的两个出水接口都做了1英寸的外螺纹标准尺寸，适配市面上常规的园林水管接头、水龙头配件，不用做特殊的转接件，用户自己在家就能完成安装，不需要专业的水工工具。另外桶身的材质默认是滚塑级的PE材质，建模的时候把桶壁的均匀厚度设为6mm，这个厚度是兼顾成本和耐用性的最优值，户外使用抗紫外线老化的寿命能到5年以上，不会用一两年就晒脆开裂。

　　实际建模的时候还要注意几个容易出错的细节：顶部端盖和桶身的配合间隙要留1.5mm，不能做完全的零配合，因为PE材质成型之后会有收缩率，零配合的话端盖会盖不进去；底部的排污接口要比桶身的最低平面低2mm，保证排污的时候桶内的残水能够完全排净，不会有积水留存在桶底发臭；侧面的溢流接口位置要比顶部端盖的密封面低20mm，保证溢流水位到达的时候先从溢流口排水，不会顶开顶部的端盖。还有桶身上的几个接口都做了加厚的凸台结构，因为接口位置是经常拧阀门、接软管的受力点，如果和桶壁一样厚，拧几次就会开裂，凸台位置的厚度做到10mm，和桶身做圆弧过渡，能大幅提升接口的结构强度。
