带格栅过滤结构的槽式排水接水装置

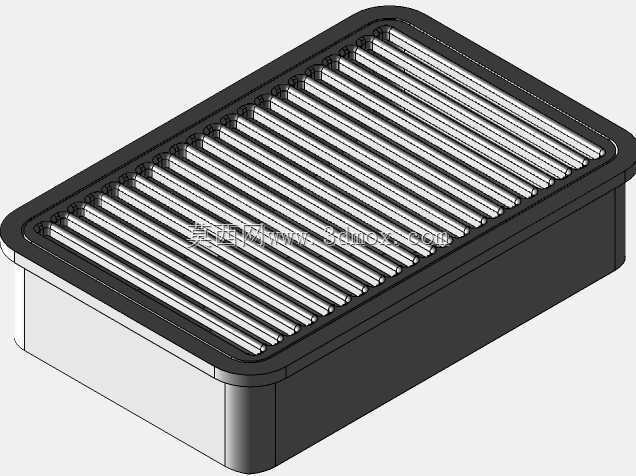

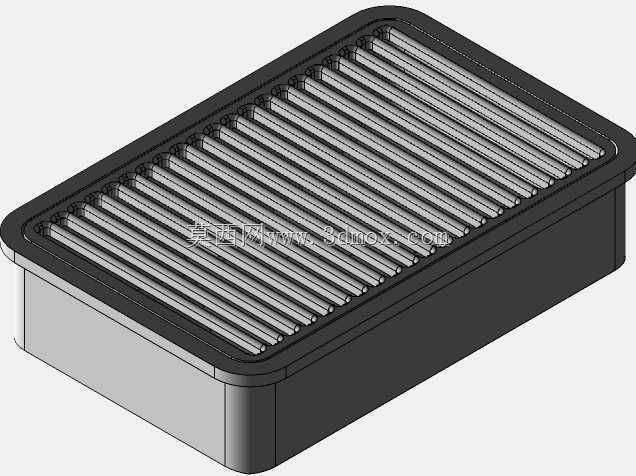

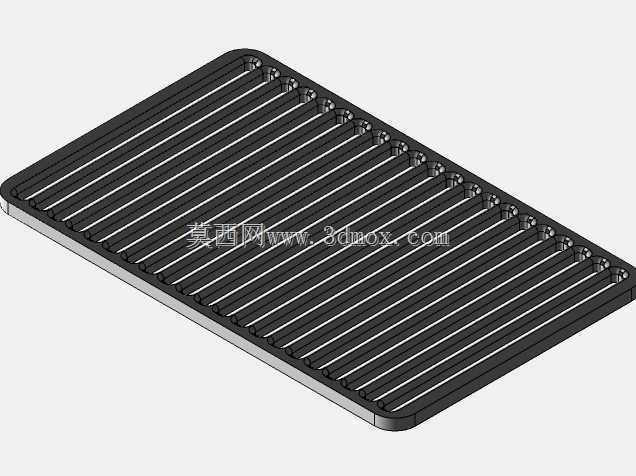

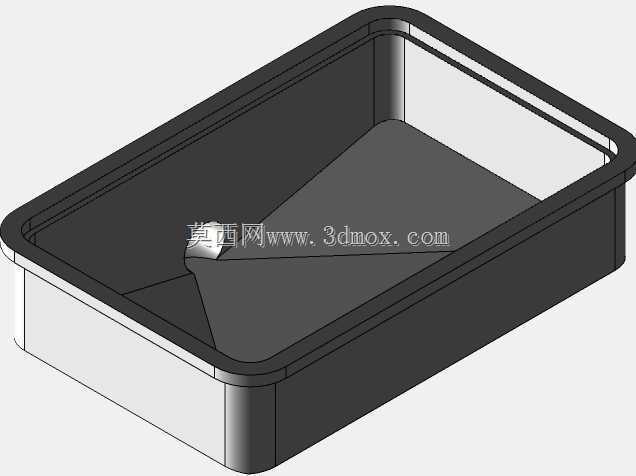

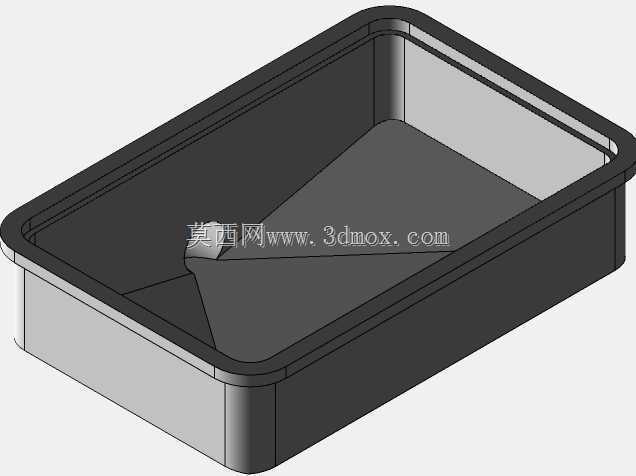

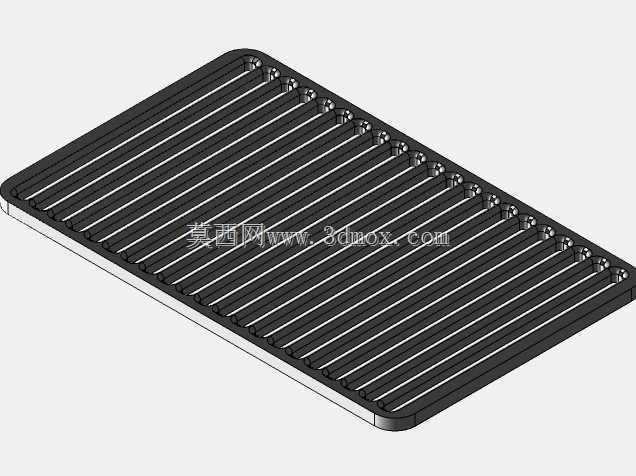

　　在小型工业设备冷凝水排放、试验台积液收集、户外机柜底部导排这类场景里，经常会遇到带细碎杂质的积液需要有序导出的需求，普通的直排接口很容易被杂物堵塞，敞口接水又没法阻挡大体积杂物进入管路，这款带格栅的槽式排水结构就是针对这类工况做的适配设计。整个主体采用敞口梯形槽结构，上宽下窄的锥度设计一方面可以让落入槽内的液体顺着内壁自然向底部的出水口汇流，避免槽内积液残留，另一方面也给格栅的安装预留了足够的支撑边界，格栅直接卡合在槽体顶部的台阶位，不需要额外的紧固件就能完成固定，日常清理的时候直接向上取出格栅即可，维护操作非常便捷。顶部的格栅采用等距平行肋条设计，肋条之间的缝隙宽度控制在5mm，既可以保证液体快速下泄，

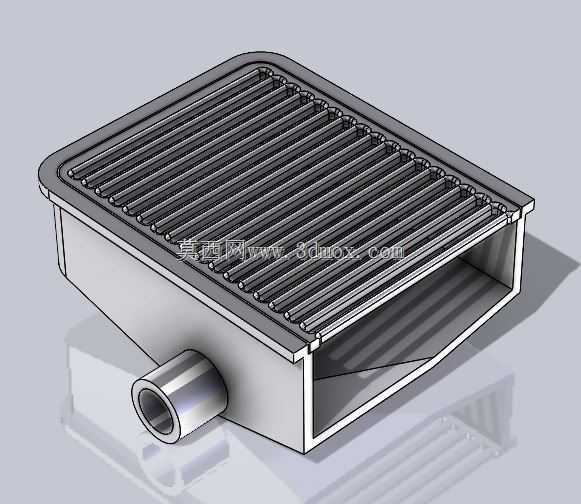

　　又能有效阻挡尺寸较大的固体杂物进入槽体内部，避免后续连接的排水管路发生堵塞；肋条本身做了圆角过渡处理，不会在清理的时候划伤操作人员，同时格栅的整体平面和槽体上沿保持齐平，安装之后不会出现突出或者凹陷的台阶，避免杂物在边角位置堆积。槽体侧面伸出的出水接口采用标准圆柱外接口结构，接口的外径尺寸适配常规的柔性排水软管，也可以搭配卡箍实现硬管连接，接口的中心高度距离槽体底部预留了10mm的沉渣空间，就算有细小的颗粒透过格栅缝隙落入槽内，也会先沉积在槽底的沉渣区，不会直接冲入出水接口造成堵塞，日常维护的时候只需要定期从顶部取出格栅，清理槽底沉积的杂物即可。从安装边界来看，整个槽体的顶部外沿做了一圈外翻的安装边，安装边上预留了对应的固定孔位，

　　可以直接通过螺栓固定在设备底部的安装框架上，也可以搭在土建预留的排水槽边缘，不需要额外做支撑结构；槽体的侧壁厚度做了均匀等厚设计，既保证了整体结构强度，在承受一定重量的杂物堆积时不会发生变形，又不会因为壁厚过大造成材料浪费。在设计思路上，这款结构没有采用复杂的活动组件，全部为一体式注塑或者钣金折弯可实现的结构，没有易损件，不需要定期更换零部件，整体的流通截面经过测算，在格栅全开的状态下可以满足每小时1.2立方的液体排放需求，完全覆盖小型设备的冷凝水排放、工位清洗废水收集这类场景的流量要求。实际使用的时候，液体从上方落入格栅表面，透过格栅缝隙进入槽体内部，顺着锥型内壁流向底部的出水接口，再通过连接的管路排到指定的积液收集位置，

　　大体积的杂物被格栅拦截在表面，定期清理即可，细小的沉渣积存在槽底的沉渣区，不会影响出水接口的通流能力，相比普通的直排地漏结构，这种带沉渣区和一体式格栅的设计，维护周期可以延长3倍以上，也减少了管路疏通的工作量。结构的所有转角位置都做了圆角过渡，没有直角死角，不管是用在洁净要求较高的实验设备排水，还是用在普通的工业设备积液导排，都不会出现积液发臭或者杂物卡滞在死角的问题，整体的外形尺寸紧凑，不会占用过多的安装空间，适配大部分小型设备底部的安装预留位。
