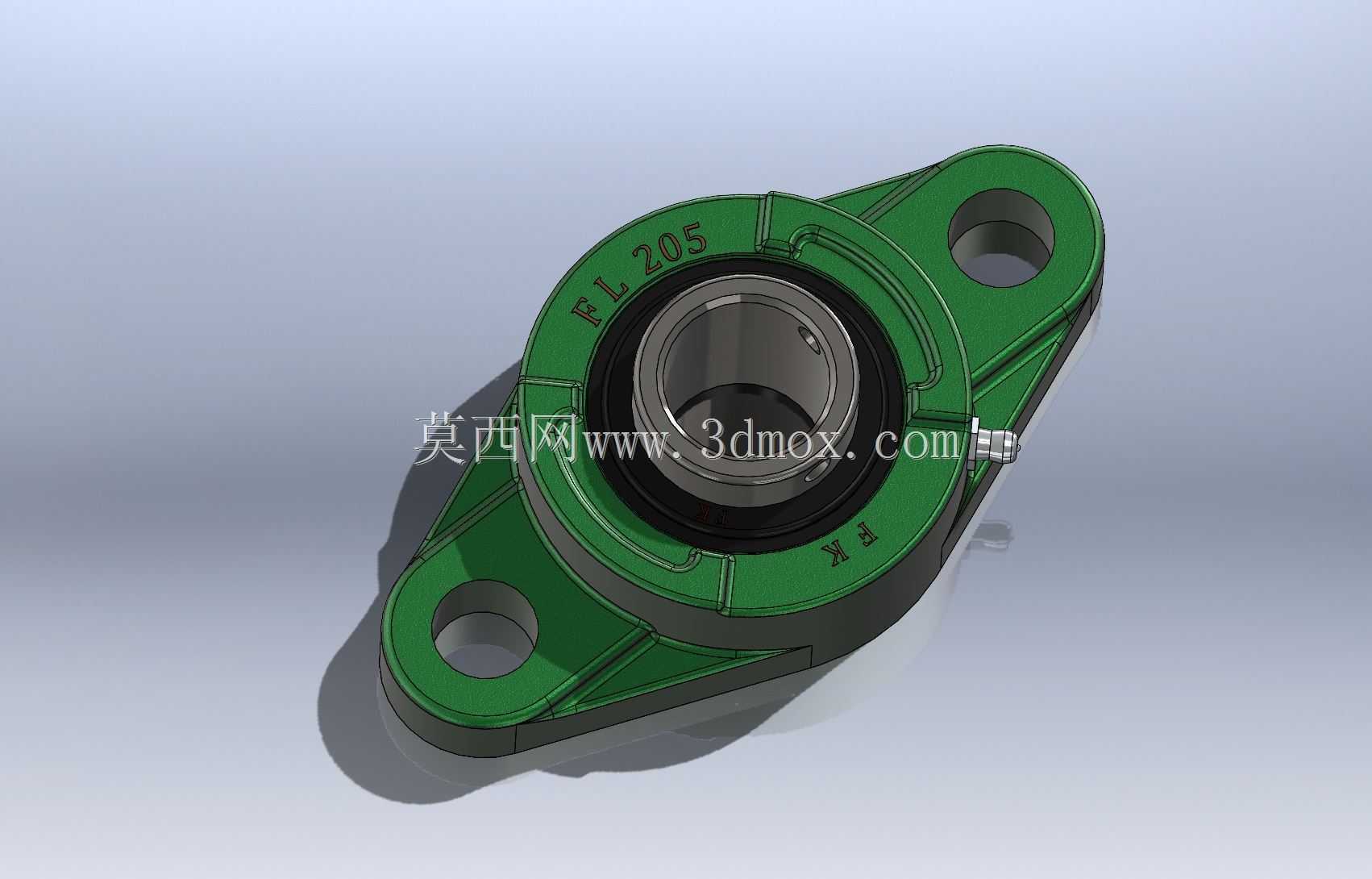

菱形带座外球面轴承UC205结构设计

　　在轻工输送线、小型农机传动组、食品包装设备的从动辊筒支撑端，这类菱形法兰式外球面轴承座是出镜率极高的支撑部件，不同于立式方形座需要预留背部安装空间，菱形两孔安装的结构能直接贴附在设备侧板、型材端面完成固定，对安装空间的纵深要求极低，很适合紧凑型设备的辊轴、传动轴端部支撑场景。从实际使用场景来看，这类部件主要承担径向载荷为主、伴随少量轴向窜动的轴系支撑任务，外球面轴承的内圈可相对外圈实现小角度偏转，能自动补偿安装过程中出现的轴系同轴度误差，避免因安装孔位加工偏差、机架焊接变形导致的轴承卡滞、早期磨损问题，这也是很多现场安装精度不高的非标设备优先选用这类带座轴承的核心原因。

　　从结构设计逻辑来看，整个组件分为冲压铸造的菱形轴承座本体、嵌入座孔的外球面球轴承、顶丝锁紧结构三个核心部分。轴承座采用菱形切边的法兰结构，两个安装孔沿轴承孔中心对称分布，孔位间距匹配常规205规格轴承座的安装标准，安装孔为光孔设计，可适配M10规格的螺栓穿过完成固定，安装时不需要在机架上加工沉孔，直接从外侧穿入螺栓拧紧即可，拆装维护时不需要拆解周边的传动部件，单人即可完成轴承更换作业。座体的轴承安装孔为球面配合面，和轴承外圈的外球面完全贴合，接触面积远大于直孔配合的轴承安装结构，能更好地分散轴系传递的径向载荷，避免局部应力集中导致的座体开裂。轴承内圈采用突出式设计，内圈上加工有两个对称的顶丝孔，安装时将轴穿入内圈孔后，拧紧两个顶丝即可实现轴与内圈的周向、轴向固定，不需要额外加工轴肩、键槽，能大幅降低配套轴件的加工成本，适配光轴的快速装配需求。

　　从安装边界尺寸来看，该型号轴承适配轴径为25mm的标准光轴，菱形座的两个安装孔中心距为105mm，座体总厚度约35mm，法兰面最大宽度约130mm，安装时需要在固定面板上预留直径52mm的中心过孔，供轴端穿过，两个安装孔的中心需要和中心孔保持严格对称，避免安装后轴承出现偏载。轴承座的密封结构采用内置式双唇密封圈，能阻挡输送场景下的粉尘、碎屑、少量喷淋液体进入轴承滚道，在食品加工车间的喷淋清洗工位、建材输送线的多尘工况下，都能保持稳定的使用寿命，不需要频繁加注润滑脂，部分型号的座体上预留有注油嘴接口，可在不停机的状态下完成润滑脂补充，适配连续运转的生产线运维需求。

　　建模过程中需要重点关注几个配合面的公差设计：轴承外圈与座体球面的配合采用过渡配合，既保证外圈在座体内有一定的调心偏转余量，又不会出现外圈随内圈同步转动的跑圈问题；内圈孔与轴的配合采用间隙配合，方便现场装配时轴能顺利穿入，依靠顶丝的锁紧力实现无键传动的扭矩传递；安装孔的位置公差需要控制在±0.2mm以内，避免和机架孔位错位导致安装时强行掰动轴承，破坏轴承的初始调心状态。另外座体的铸造圆角需要保留不小于R3的过渡，避免应力集中，在长期承受交变载荷的场景下出现法兰根部断裂的问题。很多新手建模时容易忽略轴承内圈顶丝的突出量，实际安装时顶丝拧紧后会突出内圈表面约2mm，周边需要预留足够的避让空间，避免和端盖、密封件产生干涉。这类带座轴承的调心角度一般在±2°以内，设计轴系时需要将轴的挠度变形量控制在这个范围内，超过调心极限后密封圈会出现偏磨，轴承的使用寿命会大幅下降。
