带螺栓螺母组件的管道法兰联轴器结构

　　在流体输送管路、泵组传动连接、中小型动力输出轴对接的工程场景里，这类带螺栓螺母锁紧的法兰联轴器是兼顾同轴定位与刚性传扭的常用连接部件，区别于弹性套柱销联轴器的缓冲特性，这类刚性法兰结构更适合对中精度高、载荷平稳、无频繁正反转冲击的传动工况，比如净水处理管路的增压泵进出水端对接、化工常压流体管路的轴系延长连接、小型输送设备的动力输出端与执行端刚性衔接，都能见到这类结构的实际应用。

　　从实际功能来看，这套结构的核心作用有两个，一是实现两段同管径金属管道的刚性密封对接，二是在轴系传动场景下传递稳定扭矩，避免轴段对接处出现径向跳动或轴向窜动。整套结构由两个对称的带颈法兰本体、配套的六角头螺栓、六角锁紧螺母组成，法兰盘端面加工有均匀分布的螺栓过孔，孔位的分度圆直径严格匹配对应公称压力下的法兰标准，避免现场安装时出现孔位错位无法穿装螺栓的问题。法兰的颈部做了渐变过渡的壁厚设计，不是等直径直筒结构，靠近法兰盘的位置壁厚更大，向管道连接端逐步收窄到与对接管道等壁厚，这个设计是为了降低法兰与管道焊接位置的应力集中，避免管路受内压或外部载荷时焊缝位置出现开裂。

　　设计这套结构的时候，首先要确定的是适配的管道公称通径与公称压力等级，这两个参数直接决定了法兰盘的外径、螺栓孔数量、螺栓规格以及法兰颈部的尺寸边界。比如常规DN50通径、PN16压力等级的法兰，法兰盘外径通常控制在165mm左右，均布4个M16的螺栓过孔，螺栓孔中心圆直径为125mm，这个尺寸边界是现场安装时必须预留的操作空间依据，管路排布时法兰周边至少要留出能容纳套筒扳手操作的30mm以上径向空间，否则后期检修拆换螺栓时会出现工具无法卡入螺母的问题。两个法兰对接的端面需要加工粗糙度不高于Ra3.2的密封面，密封面没有额外加工密封槽，属于平面密封结构，实际安装时需要在两个法兰端面之间垫入对应材质的密封垫片，根据输送介质的不同可以选择橡胶垫片、四氟垫片或者金属缠绕垫片，靠螺栓锁紧后的压紧力让垫片产生形变填充端面微观间隙，实现管路的密封效果。

　　螺栓组件的选型也不是随意搭配的，螺栓的长度需要满足穿过两个法兰盘厚度、螺母厚度、垫片厚度之后，露出螺母2-3个螺距的要求，既不能太长导致螺纹外露过多容易积灰锈蚀，也不能太短导致螺母啮合螺纹数不足出现滑牙脱开的风险。螺栓穿装的时候通常采用对角预紧的方式，不能按圆周顺序逐个拧紧，避免法兰端面受力不均出现倾斜，导致密封面局部压合不紧出现介质泄漏，预紧力矩也要匹配螺栓的强度等级，比如8.8级的M16螺栓，预紧力矩控制在120N·m左右即可，力矩过大容易导致螺栓屈服拉长，力矩过小则压不紧密封垫片。

　　从安装边界来看，这套法兰联轴器装配完成后，整体的径向最大尺寸就是法兰盘的外径，轴向尺寸则是两个法兰颈部长度加上法兰盘厚度的总和，在做管路排布或者轴系布局设计的时候，需要提前预留出对应的安装空间，尤其是轴向方向要留出足够的穿管操作余量，避免对接时管道无法插入法兰颈部进行焊接固定。另外法兰盘上的螺栓孔是跨中布置的，也就是螺栓孔的位置不会正对管道的上下垂直中心线，这个细节设计是为了避免管路底部的螺栓长期接触积液出现锈蚀，同时也方便底部位置的螺栓拆装操作。

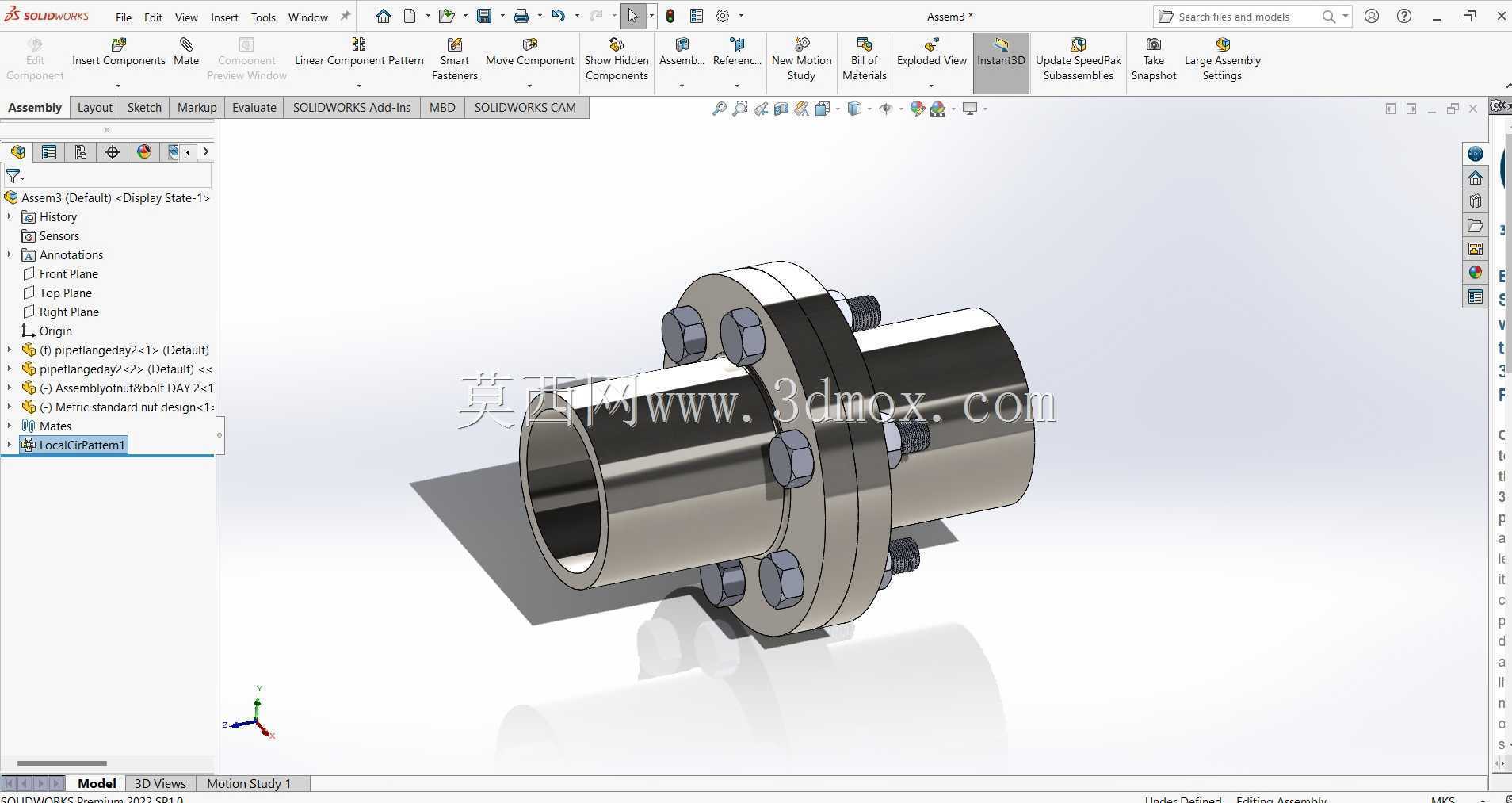

　　在实际建模过程中，所有配合面都做了对应的公差配合处理，法兰内孔与对接管道采用间隙配合，方便现场焊接时调整管道的插入深度，螺栓与法兰螺栓过孔之间采用小间隙配合，既方便穿装螺栓，又能限制两个法兰之间的径向错位，保证对接后的同轴度。螺母与法兰盘接触的端面做了倒角处理，避免螺栓锁紧时螺母边缘刮伤法兰表面，同时也能让螺母端面与法兰面更好地贴合，保证锁紧力均匀传递。这套结构没有复杂的异形曲面，所有特征都是常规的车削、钻孔加工特征，加工工艺性好，普通卧式车床和钻床就能完成全部加工工序，制造成本较低，后期维护更换配件也很方便，只要是对应通径和压力等级的标准螺栓、法兰都能直接替换，不需要定制特殊配件。
