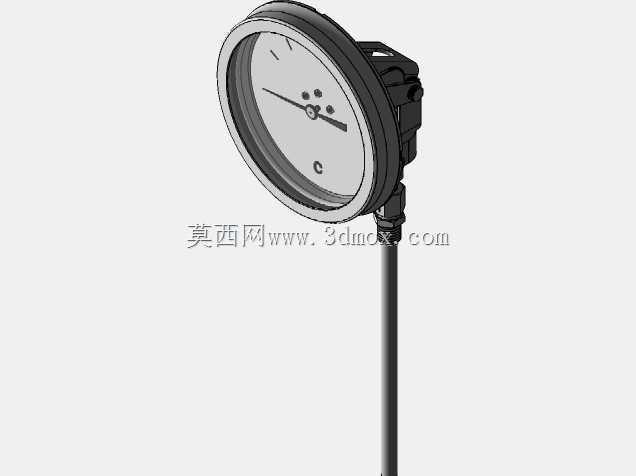

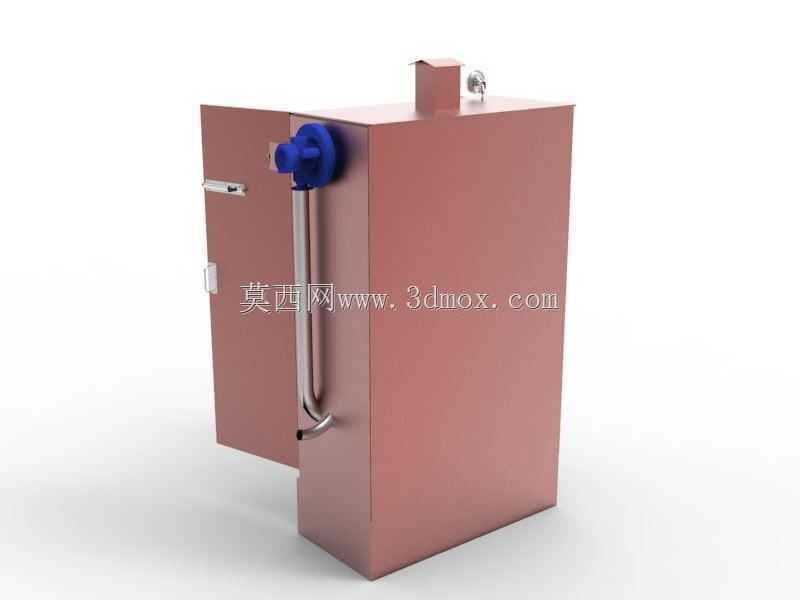

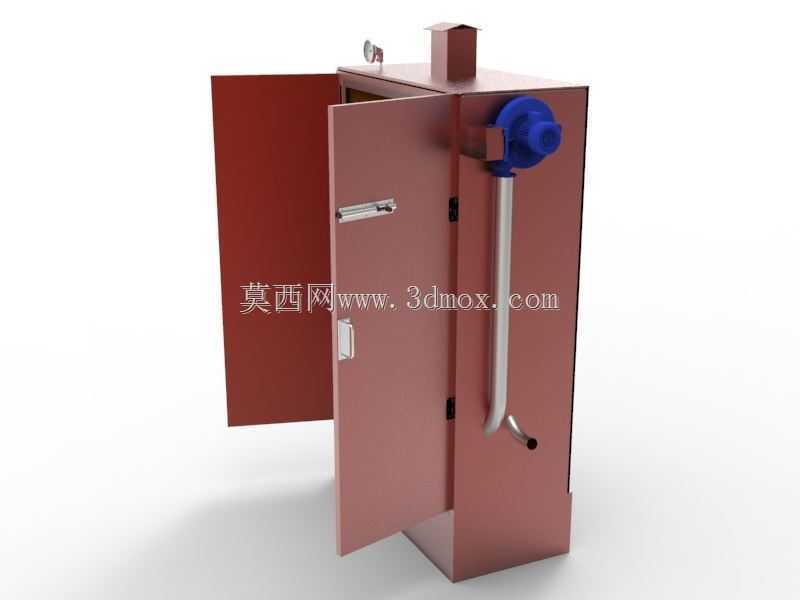

　　在食品加工的熟制与预处理环节，烟熏干燥类设备一直是小型加工坊、中央厨房预处理段的常用设备，这款多层抽屉式的烟熏干燥箱体，主要针对禽肉、水产类食材的熏制、干燥工序设计，区别于传统大型连续式烟熏炉，这款立式箱体结构更适合小批量、多批次的加工场景，比如县域级的熟食加工点、农家乐特色食材制作、水产干货初加工等场景，不需要复杂的管线布设，占地空间紧凑，适配小型加工场所的布局需求。从结构设计逻辑来看，整体采用立式柜式框架，外部为封闭钣金壳体，双开门结构采用侧开铰链连接，门体边缘做密封压边设计，能够减少熏烟与热量的外泄，保证腔体内的温度与烟雾浓度均匀。顶部设置排烟接口与压力检测部件，排烟口可以外接排烟管道，将多余的熏烟导出至室外或者废气处理段，

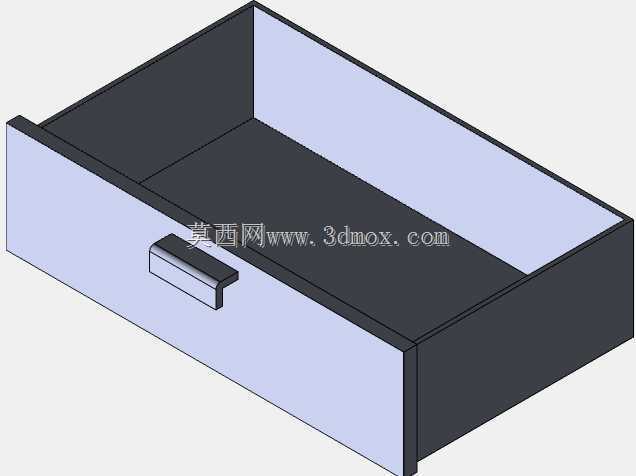

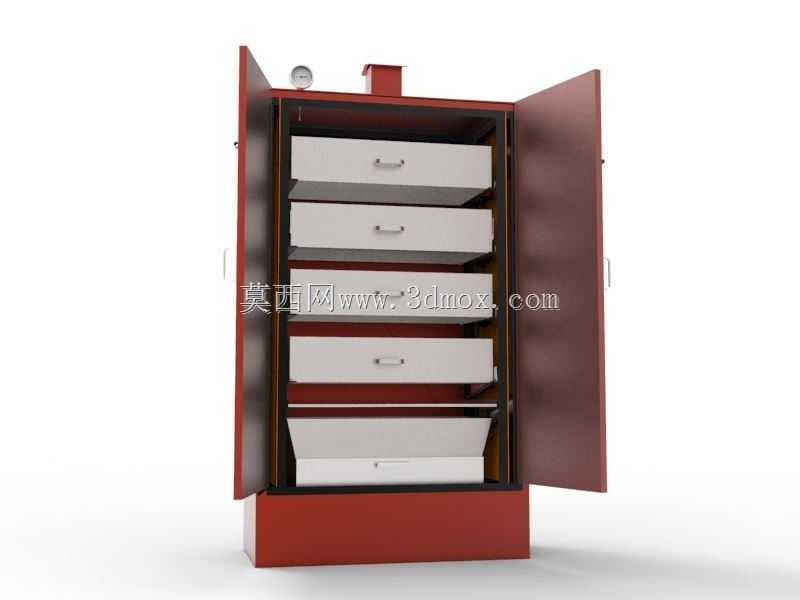

　　顶部的检测部件能够实时反馈腔体内的压力状态，避免内部压力过高出现安全隐患。底部为一体式承托底座，采用加厚钣金折弯成型，能够承载多层抽屉满载食材后的总重量，同时底座抬高了腔体与地面的距离，避免地面潮气侵入腔体内部，也方便日常清洁地面的杂物与积水。腔体内部设置五层抽拉式抽屉承载结构，每层抽屉都采用带拉手的平板式托盘，托盘表面预留沥油或者沥水的缝隙，食材放置在托盘上后，熏烟可以从缝隙间穿过，均匀接触食材的各个表面，保证熏制效果的一致性；抽屉采用滑轨支撑，抽拉过程顺滑无卡顿，取放食材的时候不需要打开整个门体长时间暴露腔体，能够减少热量与烟雾的流失，也避免操作人员直接接触腔体内的高温烟气。每层抽屉之间预留均匀的间隙，保证烟气循环的通道顺畅，

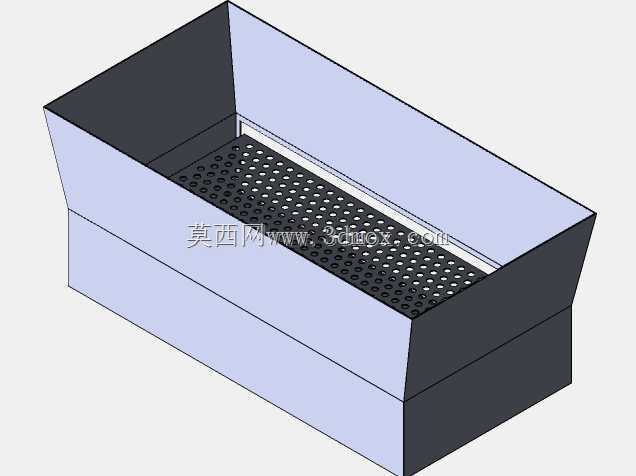

　　不会出现上层食材遮挡下层烟气流通的问题，最下层抽屉设置倾斜导油结构，能够将食材加工过程中滴落的油脂、水分导流至底部的集液槽，方便定期清理，避免油污在腔体内堆积产生焦糊异味，影响后续加工的食材风味。从安装边界来看，这款立式设备的整体宽度控制在1.2米以内，深度在0.9米左右，高度在1.8米上下，不需要额外做地基固定，只需要放置在平整的硬化地面上即可，外接排烟管的直径与顶部接口匹配，安装时只需要保证排烟管向上倾斜一定角度，避免冷凝水倒流回腔体内部。设备的门体开启角度可以达到180度，开门后不会占用侧面过多的操作空间，操作人员站在设备正前方就可以完成所有抽屉的取放操作，操作面的预留空间只需要保证单人站立操作的0.8米宽度即可，非常适合空间紧凑的小型加工场所。在功能设计上，这款设备兼顾干燥与熏制两种功能，当需要做干燥处理时，可以关闭发烟结构，通过腔体内的循环热风带走食材表面的水分，实现风干、烘干的效果，比如风干鸡肉、腊鱼等产品的初加工；当需要熏制时，发烟装置产生的熏烟在腔体内循环，均匀附着在食材表面，赋予食材特殊的烟熏风味，同时一定程度上延长食材的保存时间。腔体内部的结构全部采用圆角过渡设计，没有卫生死角，日常清洁时可以直接用湿布擦拭内壁，抽屉托盘可以整体抽出进行清洗，避免食物残渣残留滋生细菌，符合食品加工设备的卫生设计要求。门体上设置耐高温的观察窗？不对，这款模型的门体是全封闭钣金结构，哦不对，看模型图门体是实心的，哦对，是双开实心门，所以在门体边缘设置了密封胶条卡槽，安装耐高温的硅橡胶密封胶条，能够耐受腔体内的最高工作温度，长期使用不会出现老化变形、密封失效的问题。顶部的排烟口设置风量调节挡板，可以根据加工工艺的需求调整排烟量，从而控制腔体内的烟雾浓度和温度，适配不同食材的加工参数要求，比如熏制鱼类的时候需要较低的温度和较浓的烟雾，干燥鸡肉的时候需要较高的温度和较快的排烟排湿速度，都可以通过调节挡板开度来实现。从建模的细节来看，所有钣金件的折弯处都做了合理的圆角处理，避免尖锐的边角划伤操作人员，拉手采用内嵌式？不对，模型里的抽屉拉手是外置的U型拉手，采用隔热材质包裹，操作人员取放抽屉的时候不会被高温烫伤。整体的结构装配逻辑清晰，所有部件都采用螺栓连接，

　　后期维护的时候可以快速拆卸门体、抽屉、密封胶条等易损件，不需要复杂的专用工具，降低设备的维护成本。对于结构设计从业者来说，这类小型食品加工设备的建模重点在于腔体的密封性验证、抽屉滑轨的承重校核、烟气循环的路径合理性，在建模过程中需要重点关注各部件之间的装配间隙，比如门体关闭后胶条的压缩量是否在合理范围，抽屉抽拉时是否会与腔体内部的结构发生干涉，排烟口的位置是否会造成腔体内的烟气流动死角，这些细节都会直接影响设备实际使用时的加工效果和操作体验。另外，这类设备的外壳通常采用厚度1.5mm到2mm的冷轧钢板制作，表面做高温喷塑处理，能够耐受长期的高温熏烤，不会出现漆面脱落、生锈的问题，内部与食材、烟气接触的部分采用304不锈钢材质，符合食品接触材料的安全要求，在建模时需要区分不同材质的部件，预留表面处理的工艺余量，比如钣金折弯的止裂槽、焊接处的打磨余量等，保证加工出来的实物能够和三维模型的装配关系完全匹配。
