农田灌溉渠控水钢制闸门结构设计

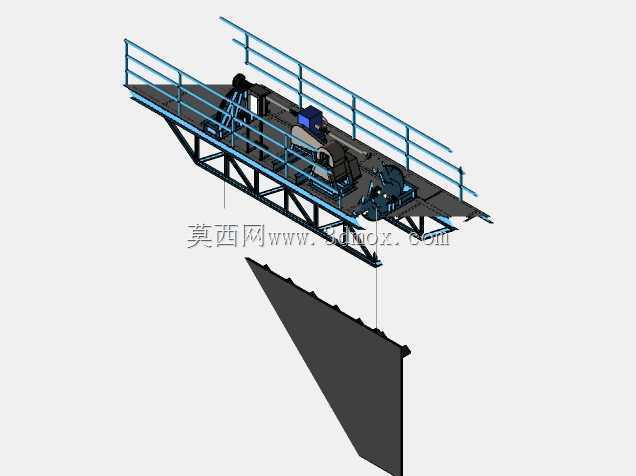

　　这套灌溉渠控水闸门的三维结构，完全贴合北方连片灌区的支渠、斗渠控水需求做的适配设计，日常运维中主要承担季节性水量调节、汛期应急截流、轮灌组配水的核心功能，区别于常规水库大闸门的厚重设计，这套结构更侧重田间渠系的轻量化运维需求，不需要重型起重设备配合，日常单人即可完成启闭操作。从结构布局来看，整套设备分为上部操作平台、中部启闭传动机构、下部挡水闸板三个核心区段，上部操作平台采用型钢焊接桁架结构，平台面铺设防滑花纹钢板，周边设置1.2米高的标准化防护栏杆，栏杆横杆间距、立杆强度都满足水利运维作业的安全规范，平台的悬挑尺寸刚好匹配灌溉渠的渠顶宽度，安装时不需要额外拓宽渠堤，直接通过预埋地脚螺栓固定在渠顶的混凝土基座上即可，

　　平台预留的操作空间足够运维人员完成日常启闭、设备检修、闸板杂物清理的作业需求，不会出现操作空间局促的问题。中部的启闭传动采用卷扬式牵引结构，配套的减速机构将输入扭矩放大到足够牵引整扇闸板升降的区间，传动轮组的绳槽做了圆弧过渡处理，避免牵引钢丝绳长期运行出现硬弯折断丝的问题，钢丝绳的固定端设置了可调节的张紧螺栓，运维过程中可以根据钢丝绳的延展量调整张紧度，避免闸板升降出现卡滞、偏斜的问题；传动机构的支座全部采用加厚钢板焊接，和平台桁架之间采用螺栓连接而非满焊，后期如果需要更换易损件不需要整体切割平台结构，大幅降低运维的改造成本。下部的挡水闸板采用上窄下宽的楔形结构，闸板边缘设置了楔形密封面，和渠体两侧的预埋导轨配合，

　　当闸板下降到渠底位置时，楔形结构会在水压力作用下越压越紧，避免出现缝隙漏水的问题；闸板的迎水面做了加强筋排布，筋板间距根据灌溉渠的最大设计水头计算确定，保证在满水位挡水时闸板的变形量控制在密封允许的范围内，不会因为水压变形出现密封失效；闸板和牵引钢丝绳的连接位置设置了万向铰接接头，即使闸板在升降过程中出现轻微偏斜，铰接接头也能自动调整受力角度，避免钢丝绳出现侧向受力弯折的问题。设计过程中特意考虑了田间灌溉渠的安装边界，整套设备的宽度方向尺寸控制在常见3-5米宽支渠的适配区间，安装时只需要在渠体两侧预埋两段导向导轨，导轨的预埋深度根据渠体的冻土层深度确定，避免冬季低温导致导轨移位；闸板的最大升降行程覆盖渠底到渠顶的设计水位高度，

　　完全满足非灌溉季全断流、灌溉季不同水位配水的调节需求，闸板底部设置了刃口结构，即使渠底有少量淤积的泥沙，下降过程中也能切入淤积层，保证底部密封严实。从实际应用场景来看，这类闸门主要布置在灌区的支渠分水口、斗渠进水口位置，替代传统的木制闸门、简易插板闸门，解决传统闸门密封差、启闭费力、易损坏的问题，日常春灌、秋灌期间可以根据下游地块的需水量调整闸板开度，精准控制输水流量，避免大水漫灌造成的水资源浪费；汛期遇到强降雨时，可以快速落闸截断上游来水，配合渠系的排洪沟保护下游农田不被淹；非灌溉季可以将闸板提到最高位置，不影响渠道的排洪、清淤作业。整套结构的受力计算全部按照农田水利工程的相关规范取值，钢结构件的防腐考虑了田间高湿度、临水的使用环境，全部做了热浸镀锌处理，关键传动部件预留了润滑注油点，日常运维只需要定期注油保养、检查钢丝绳磨损情况即可，不需要复杂的维护流程，非常适合基层水利站点的运维能力现状。
