阿基米德螺旋输送泵结构设计

　　阿基米德螺杆泵的核心应用场景集中在低扬程大流量的流体、半流体甚至含小颗粒固液混合物的输送环节，在农田排灌、污水处理厂的栅渣输送、食品加工行业的粘稠物料转运、小型化工生产线的浆料输送场景中都能见到这类结构的身影。不同于离心泵依赖叶轮高速旋转形成离心力输送介质，也不同于柱塞泵依靠密闭腔室容积变化压送流体，这类螺杆泵依靠螺旋叶片与筒体形成的连续螺旋腔室，随着轴体转动将介质从进料端持续推送至出料端，输送过程平稳无脉动，对介质的剪切作用极小，不会破坏输送物料的原有性状，这也是它在对物料完整性有要求的输送场景中被广泛选用的核心原因。

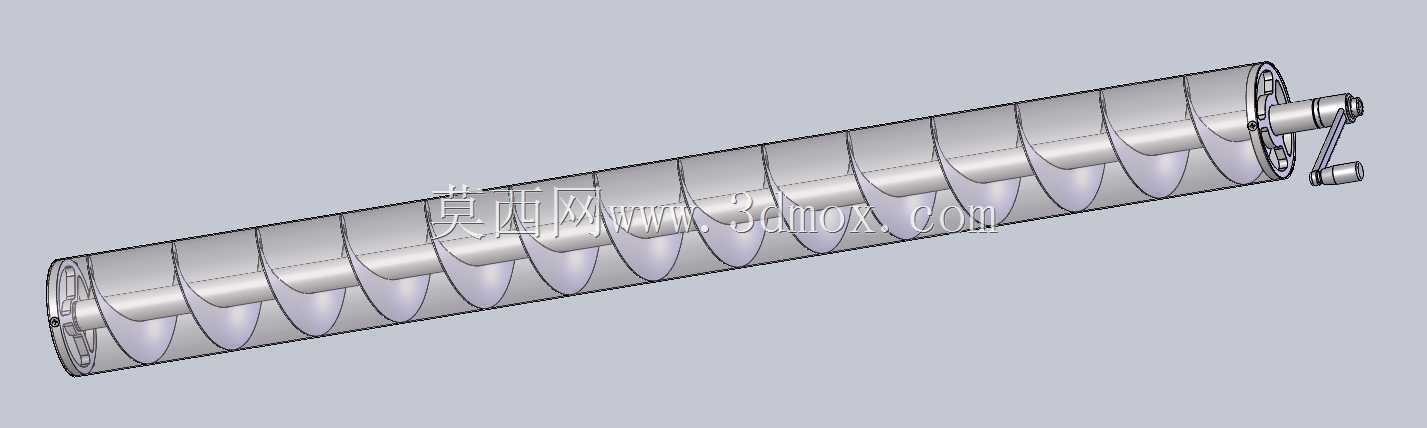

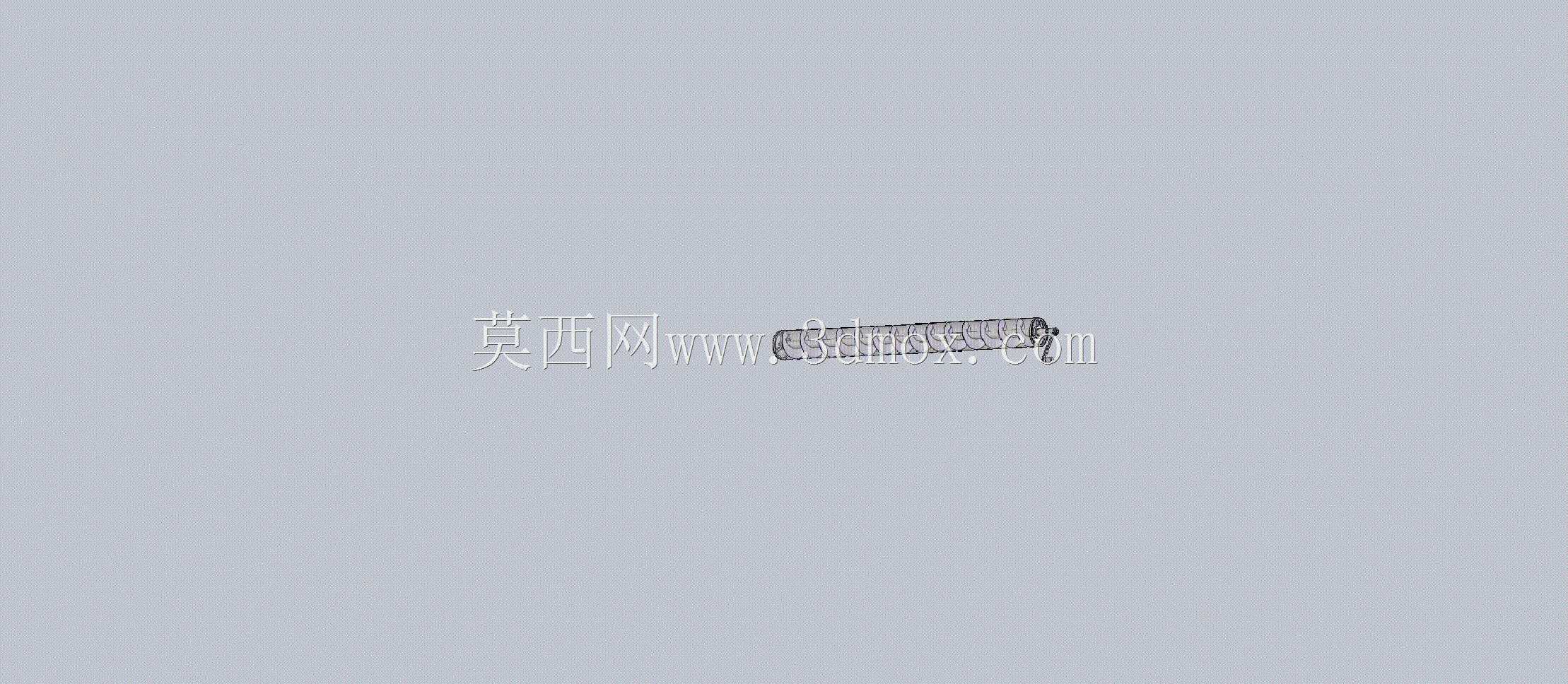

　　从结构设计逻辑来看，这套模型还原了阿基米德螺杆泵最基础的工作形态，核心的螺旋叶片采用金属板材压制而成，设计过程中首先要确定螺旋的核心参数：螺距直接决定了单圈螺旋的容料体积，相同转速下螺距越大输送流量越高，但螺距过大会导致介质在腔室内的回流率上升，降低输送效率，尤其是输送流动性较好的液体介质时，过大的螺距会让介质顺着螺旋叶片间隙反向滑落，无法形成稳定的输送压差；螺旋叶片的外径与筒体内径的配合间隙是设计中的关键控制项，间隙过大会大幅增加回流损失，间隙过小则会提高加工与装配精度要求，长期运行中叶片磨损后也容易出现卡滞问题，常规低压输送场景下这个间隙一般控制在1-3mm区间，根据输送介质的颗粒度做对应调整。

　　整套结构的安装边界需要结合现场工况确定，模型中呈现的卧式安装形态是这类泵最常用的安装方式，安装时需要保证主轴的水平度偏差控制在允许范围内，避免轴体长期受径向偏载导致轴承磨损加剧、轴端密封失效。进料端通常设置在螺旋腔体的低位侧，出料口设置在高位端的端部，安装时需要预留足够的检修空间，尤其是轴端的传动连接部位，要方便日常维护时拆解检查密封件、轴承的磨损情况。主轴两端的支撑结构采用简支梁设计，两端的轴承座需要承受螺旋轴自重以及输送介质过程中产生的轴向反推力，因此选型时要选用能承受一定轴向载荷的轴承类型，轴端的密封结构根据输送介质的特性选择，输送清水类介质时采用普通骨架油封即可，输送有腐蚀性或者粘稠易渗漏的介质时，需要搭配机械密封或者填料密封结构，避免介质渗漏到轴承部位造成润滑失效。

　　从功能特性来看，这类螺杆泵的转速不需要太高，常规工况下转速维持在几十转到上百转区间即可满足输送要求，低转速运行也能降低叶片与筒体的磨损速度，延长设备整体使用寿命。不同于其他类型的泵对进料压力有要求，阿基米德螺杆泵可以实现自吸进料，只要进料端的介质能够接触到螺旋叶片，就能随着轴的转动被持续向上推送，不需要额外配置进料增压设备，在很多开放式进料的场景中能大幅简化系统配置。模型中附带的摇柄结构还原了手动驱动的形态，在一些无电力供应的野外场景、或者作为应急备用输送结构时，手动驱动即可完成小流量的输送作业，当然实际工业应用中大多会将摇柄替换为带减速机构的电机驱动，通过减速机降低输出转速、增大输出扭矩，匹配螺旋轴转动时的负载特性。

　　设计过程中还要考虑螺旋叶片的成型工艺，采用金属板材制作螺旋叶片时，通常是将板材切割成环形缺口件后通过拉伸成型为连续的螺旋面，再焊接到中心主轴上，焊接过程中需要控制焊接变形，避免螺旋叶片出现偏摆，导致运行过程中叶片与筒体内壁发生刮擦。叶片的厚度根据输送介质的磨琢性确定，输送含泥沙、小颗粒的磨琢性较强的介质时，需要适当加厚叶片板材，或者在叶片边缘堆焊耐磨层，提升叶片的耐磨性能；输送食品类介质时，则需要选用符合食品接触要求的不锈钢板材，同时做好叶片表面的抛光处理，避免物料残留滋生细菌。

　　整套结构的流体通道是连续开放的螺旋槽，不会出现流道堵塞的问题，即使介质中混入一定尺寸的纤维类、小颗粒固体杂质，也能随着螺旋的推送被顺利排出，这也是它在污水处理、农业废弃物输送等场景中比其他类型泵更具适用性的原因。在安装尺寸匹配上，筒体的长度直接决定了输送扬程，长度越大输送高度越高，但对应的主轴挠度也会越大，当筒体长度超过一定阈值时，需要在筒体中间位置增加中间支撑结构，避免主轴转动过程中出现挠曲变形，导致叶片刮擦筒体或者运行振动过大。进出料口的尺寸需要匹配现场的输送管道口径，通常进料口尺寸要大于出料口，保证进料速度能够匹配泵的输送能力，避免出现进料不足导致的输送效率下降、运行不稳定问题。
