潜水泵用双法兰连接承压泵壳结构

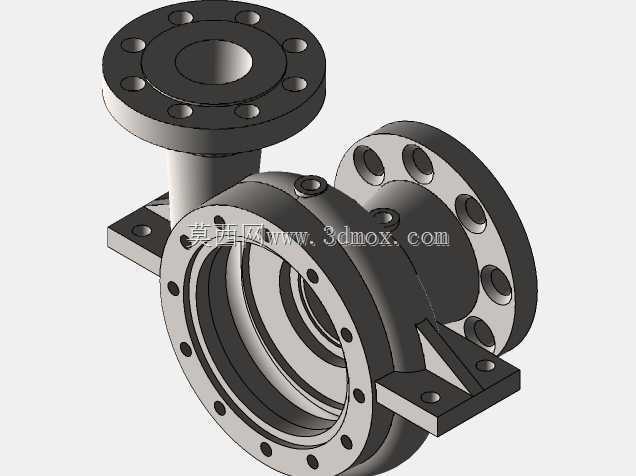

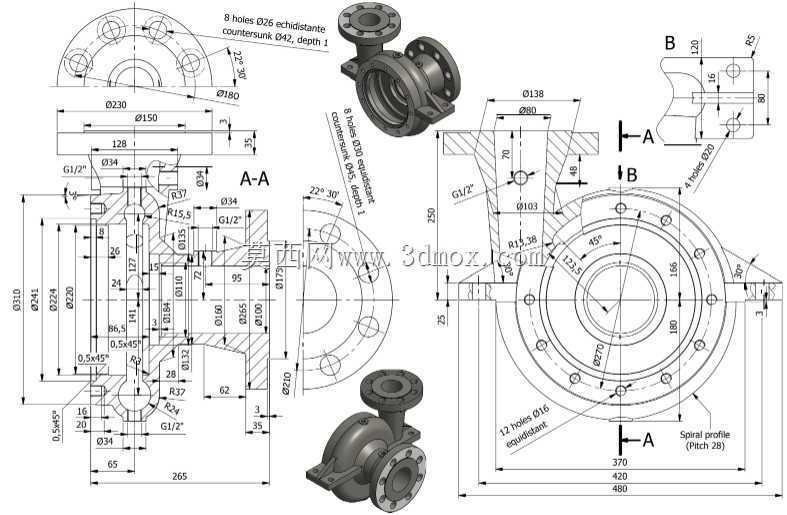

　　这款泵壳是潜水泵机组的核心承压承载构件，在实际工程应用中，主要适配井用取水、管网增压、轻度污水输送等工况的潜水泵装配场景，作为整泵的流体容纳与部件安装基体，直接决定泵组运行的承压稳定性与安装可靠性。从结构设计逻辑来看，整个壳体采用一体化铸造成型后精加工的工艺路线，主体流道为偏心蜗壳结构，这种结构设计能够匹配叶轮出口的流体流向，减少流体在壳体内的转向冲击与水力损失，相比同心环形流道，在相同叶轮参数下能提升3%-5%的水力效率，同时降低流体脉动带来的壳体振动。壳体上设置两处法兰连接接口，一处为轴向的叶轮端连接法兰，法兰端面均匀分布8个螺栓通孔，用于对接泵盖或者进水端导叶组件，法兰止口采用H7/h6的公差配合设计，能够保证装配时的同轴度，

　　避免叶轮旋转时出现扫膛问题；另一处为垂直向上的出水法兰，同样采用8孔均布的法兰结构，法兰密封面为突面形式，适配常规的橡胶垫片或者金属缠绕垫片密封，能够承受最高1.6MPa的工作压力，满足常规潜水泵的扬程使用需求。壳体下部设置两处对称分布的安装支脚，支脚与壳体主体为一体化铸造结构，支脚上开设两个长圆形安装孔，长圆孔的设计能够补偿安装底座的加工误差，降低现场安装时的对位难度，支脚的承载面经过铣削加工，平面度控制在0.1mm以内，保证泵组安装后不会出现偏斜，避免轴系承受额外的径向力。在细节结构设计上，壳体的轴承安装位预留了足够的壁厚加强筋，从出水法兰根部一直延伸到支脚位置，既能够提升壳体的整体刚性，减少运行时的形变，

　　也能够分散流体压力带来的壳体应力，避免长期承压出现应力开裂；壳体的过流表面做了圆弧过渡处理，所有流道转角位置的圆角半径不小于5mm，减少流体在转角处的涡流损失，同时避免固体杂质在流道内沉积卡滞。从安装边界尺寸来看，轴向法兰的外径、出水法兰的中心高度、两支脚的安装孔距都遵循通用潜水泵的安装尺寸规范，能够直接替换同参数规格的现有泵壳部件，不需要对配套的泵盖、叶轮、出水弯管等部件做额外修改，适配性较强。在实际选型应用中，这款泵壳适配的叶轮直径范围覆盖120mm-160mm，对应的流量区间在10m³/h-50m³/h，能够满足民用取水、小型工业循环水输送、农田排灌等多种场景的使用需求；壳体的壁厚设计充分考虑了铸造工艺性与承压需求，

　　主体壁厚均匀控制在6mm-8mm之间，既避免了壁厚差异过大带来的铸造缩孔缺陷，也能够保证在1.5倍额定压力下的水压试验无渗漏、无变形。设计过程中还充分考虑了装配工艺性，法兰螺栓孔的位置度公差控制在0.2mm以内，现场装配时不需要额外铰孔修正，能够直接穿装螺栓完成紧固；壳体上的密封槽尺寸精度满足静密封的压缩量要求，装配后不需要额外涂抹密封胶即可实现可靠密封，降低现场装配的操作难度。
