十字轴式万向关节接头结构设计

　　这类十字轴式万向关节接头，核心应用在需要补偿两轴间角度偏移、径向错位的传动链路中，常见于小型传动设备、操纵连杆机构、工装夹具的动力传递环节，也会出现在需要实现多自由度铰接的机械结构里，承担变角度扭矩传递、铰接转动的核心作用。区别于刚性联轴器，这类关节接头允许连接的两根轴在一定角度范围内持续转动，不会因为轴系安装时的同轴度误差、运行过程中的结构形变出现卡滞、应力集中断裂的问题。

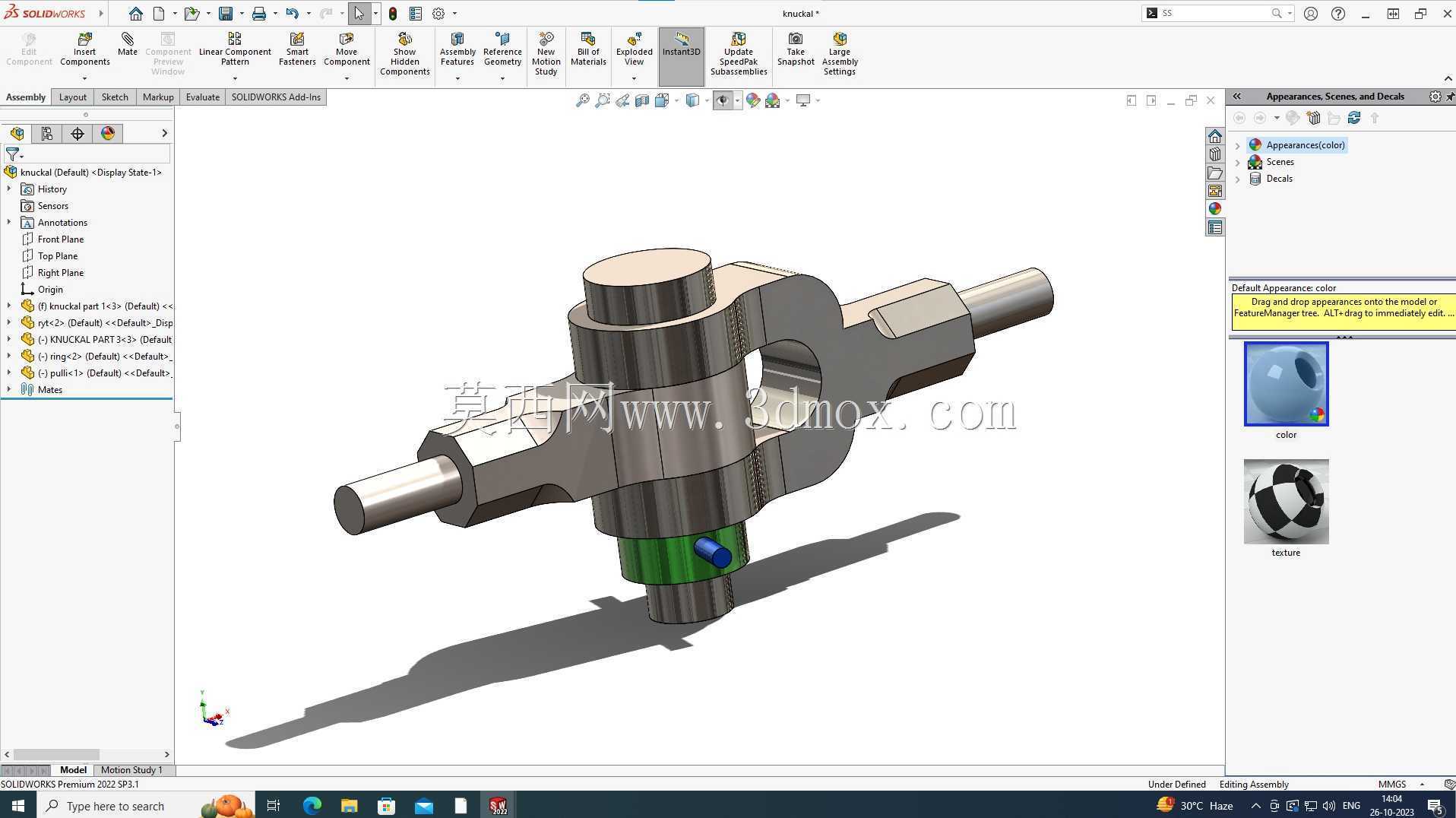

　　从结构设计逻辑来看，整个组件采用对称式十字轴布局，中间的十字轴芯作为核心转动载体，两个互相垂直的轴颈分别嵌入两侧的接头耳片内，轴颈与耳片的配合面预留了合理的转动间隙，同时轴颈端部设置了轴向限位结构，避免转动过程中轴颈从耳片孔内脱出。耳片与外接轴端采用一体化的轴伸设计，轴伸段做了等直径圆柱面设计，可直接插入配套的轴套、连杆孔内，通过径向紧定螺钉实现周向固定，不需要额外加工键槽，简化了配套零件的加工工序，适合轻载、小扭矩的传动场景。

　　设计过程中首先要确定的是十字轴的轴颈直径，这个参数直接决定了关节能承受的最大扭矩与极限偏角，轴颈过细会导致接触应力过大，反复交变载荷下容易出现轴颈疲劳断裂，轴颈过粗则会增大关节整体体积，挤占安装空间。两侧接头的耳片间距需要严格匹配十字轴对应方向的轴颈长度，装配后既要保证转动灵活无卡滞，又要控制轴向窜动量在合理范围内，窜量过大会导致传动过程中出现冲击异响，加速配合面的磨损。轴颈与耳片孔的配合公差选择间隙配合，表面粗糙度控制在Ra1.6以内，降低转动摩擦阻力，如果是需要长期免维护的使用场景，还可以在轴颈与孔之间加装含油衬套，减少金属直接接触带来的磨损，延长关节的使用寿命。

　　安装边界方面，这类关节接头的外接轴伸直径统一，安装时只需要保证两侧被连接件的轴孔与轴伸直径匹配，紧定螺钉的螺纹孔对齐轴伸上的定位凹坑即可。关节的最大允许折角由耳片的内侧倒角尺寸决定，当两轴折角达到设计极限时，耳片端面会与十字轴的轴肩接触，起到机械限位的作用，避免超出折角范围导致结构卡死。整个组件的外形轮廓为对称式十字布局，安装时需要预留足够的摆动空间，避免关节转动到最大折角位置时与周边的结构件发生干涉。

　　实际使用过程中，这类关节接头不适合大扭矩、高转速的传动场景，更多用在操纵机构的力传递、小型设备的角度调整、工装夹具的活动铰接环节，相比球头铰接结构，它的扭转间隙更小，传动精度更高，能够在两个垂直方向同时实现角度补偿，不会出现球头结构容易松脱、磨损后间隙过大的问题。设计时还需要考虑整体的动平衡特性，因为结构完全对称，只要加工时保证各轴颈的同轴度、两侧接头的重量差控制在允许范围内，中低速转动时不会出现明显的振动。配合面的润滑设计也很关键，在十字轴的中心位置可以预留润滑脂注油通道，定期补充润滑脂就能降低转动磨损，不需要频繁拆解维护。
