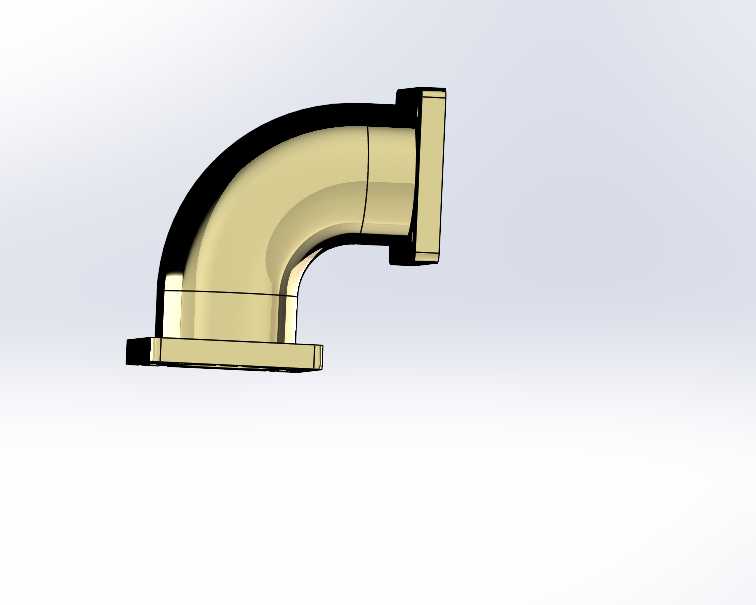

90度直角法兰连接弯管结构设计

　　在工业流体输送管路系统中，管路走向的变向需求是管路布设环节最常遇到的工况之一，不同于焊接弯管需要现场施焊、后期拆装维护难度大的问题，带法兰连接结构的90度弯管，能够在不改动现有管路布设走向的前提下，快速完成两段垂直布设管路的对接，同时兼顾连接密封性与后期拆装维护的便利性，在化工流体输送、市政给排水、暖通循环系统、机床冷却管路布设、液压动力管路搭建等场景中都有广泛应用。这类弯管的两端均采用标准法兰盘作为连接接口，法兰盘上的螺栓孔位按照对应公称压力的标准规范排布，安装时只需将两端法兰与对应管路端的法兰对齐，加装密封垫片后穿入紧固螺栓按对角顺序逐步拧紧，即可完成管路的转向连接，无需在施工现场进行焊接、弯管等加工作业，

　　能够大幅缩短管路布设的施工周期，也降低了现场加工带来的尺寸偏差、焊接缺陷等质量风险。从结构设计的角度来看，这款弯管的弯曲段采用等径圆弧过渡结构，弯曲半径的取值兼顾了管路流阻与安装空间的平衡，圆弧内壁光滑过渡，没有直角弯折带来的流道突变，能够有效降低流体在转向位置的局部阻力损失，减少流体对管壁的冲刷磨损，尤其是在输送带有固体颗粒的流体介质时，光滑的圆弧过渡能够避免颗粒在弯折位置堆积，降低管路堵塞的概率。弯管两端的法兰盘与管体采用一体化衔接结构，法兰盘的密封面采用突面结构，能够适配常用的橡胶垫片、金属缠绕垫片等多种密封件，满足不同压力等级、不同介质特性的管路密封需求；法兰盘背面与管体衔接位置设置了均匀过渡的加强圆角，

　　能够消除结构应力集中点，避免管路在承压运行、受到外力振动时，在法兰与管体的衔接位置出现开裂、变形等失效问题。在实际安装边界的适配性上，这款弯管的轴向安装尺寸经过优化，两端法兰的端面间距控制在合理范围内，既不会因为弯曲半径过小导致流阻过大，也不会因为弯曲半径过大占用过多的安装空间，能够适配多数设备周边、管廊内部的狭小布设空间；法兰盘上的螺栓孔采用跨中排布方式，安装时能够灵活调整对接角度，适配不同方位的管路对接需求，不需要额外调整管路段的布设角度即可完成装配。在结构细节处理上，弯管的管体壁厚根据常用公称压力等级的要求取值，能够满足常规工况下的承压需求，管体内外壁均做光滑处理，减少流体输送过程中的阻力，也避免管壁残留介质造成的腐蚀问题；

　　法兰盘的厚度根据对应压力等级的强度要求设计，在螺栓紧固力、管路内压的共同作用下，法兰盘不会出现翘曲变形，能够长期保持稳定的密封性能。不同于普通的丝扣连接弯管，法兰连接的结构形式能够承受更高的管路压力，也适用于更大管径的管路转向需求，在大口径循环水管路、中低压化工物料输送管路、设备进出口的管路连接位置，这类法兰弯管都是首选的转向连接件。在建模过程中，结构参数的匹配是设计重点，法兰的螺栓孔中心距、密封面直径、法兰厚度等参数都严格遵循对应公称通径、公称压力的标准规范，保证模型能够直接对接同标准的其他管路元件，不需要额外调整接口尺寸；弯曲段的曲率保持连续，没有出现曲率突变的位置，既保证了流体流动的顺畅性，也让管体的应力分布更加均匀，避免局部应力过高导致的结构失效。在实际选型应用中，设计人员可以根据管路的公称通径、工作压力、输送介质特性，匹配对应材质的成品弯管，也可以基于这个基础模型调整壁厚、法兰规格、弯曲半径等参数，快速生成适配不同工况的定制化弯管模型，大幅提升管路系统的设计效率，减少重复建模的工作量。这类标准法兰弯管的通用性极强，只要接口法兰的标准统一，就可以在不同行业的管路系统中互换使用，降低了管路配件的备货成本，也方便后期运维过程中的配件更换，不需要针对特定设备定制特殊规格的弯管配件。
