波纹管薄板类弹性连接结构件

　　这类波纹管薄板结构，在低压流体输送管路、小型气动执行机构的位移补偿段、精密仪器的隔振连接部位都有大量应用场景，区别于厚壁冲压成型的波纹管，薄板类结构的形变行程更长，轴向刚度更低，能在极小的安装空间内吸收管路的热胀冷缩位移、设备运行产生的微幅振动，避免硬连接部位出现应力集中开裂的问题。从实际使用场景来看，这类结构常被用在小型医疗设备的气路连接、实验室分析仪器的流体管路、家用净水设备的滤芯连接段，这些场景对连接部位的密封可靠性、形变补偿能力要求较高，同时安装空间局促，无法布置大尺寸的标准波纹管补偿器，薄板一体成型的结构刚好能匹配这类需求，不需要额外的焊接拼接工序，减少了泄漏风险点。

　　设计这类结构的时候，首先要确认安装边界的约束条件，两端的连接耳位是和对接部件直接贴合的，需要保证连接面的平面度公差控制在0.1mm以内，避免安装后出现翘曲导致密封失效。中间的波纹段采用对称双圆弧过渡的轮廓，没有尖锐的转角，一方面是避免冲压成型时薄板出现应力集中导致开裂，另一方面是在反复形变过程中，圆弧过渡的应力分布更均匀，能提升结构的疲劳寿命。设计时需要先核算工作状态下的最大轴向位移量，根据薄板的材质弹性模量、厚度参数，调整波纹的曲率半径和波距，确保在最大位移量下，薄板的最大应力低于材料的屈服强度，避免出现塑性变形无法复位的问题。

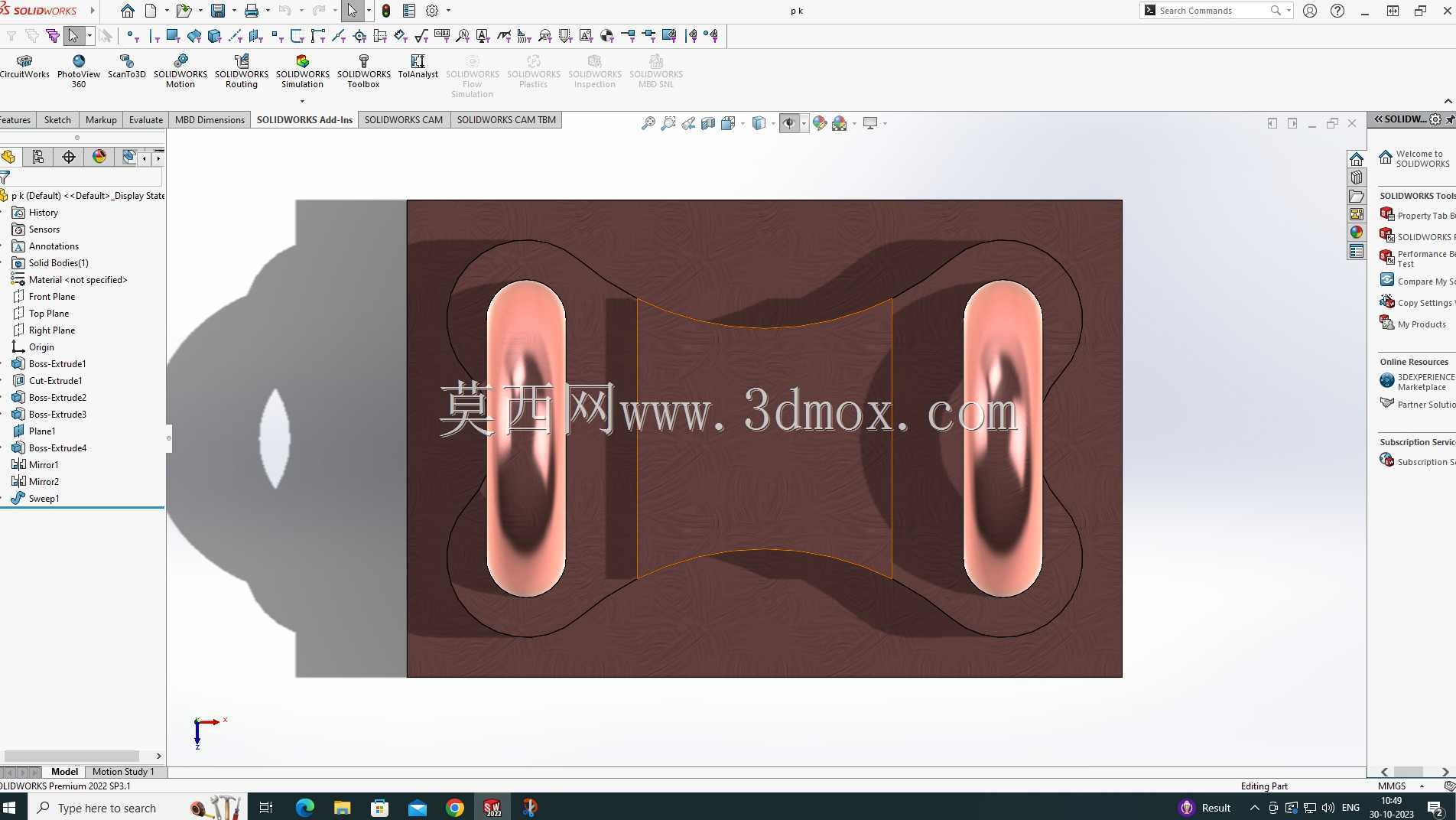

　　从外形尺寸的适配性来看，这类结构的整体外轮廓要和对接部件的安装槽完全匹配，侧边的定位缺口是安装时的防呆结构，能避免装配时出现角度错位，保证两端的连接孔位完全对中。中间的凹陷段是为了给波纹形变预留足够的径向空间，当结构受压缩短的时候，波纹段会向径向小幅扩张，凹陷的腔体刚好容纳这部分形变，不会和安装槽的内壁发生干涉。两端的凸柱结构是和对接部件的定位孔配合的，装配时可以直接插入定位，不需要额外调整位置，能提升装配效率，同时在工作过程中可以承受一定的径向剪切力，避免连接部位出现错位滑脱。

　　实际选型应用的时候，需要根据工作介质的特性选择对应的薄板材质，如果是输送普通常温空气，可以选用普通不锈钢薄板，如果是输送有腐蚀性的流体，则需要选用耐蚀合金薄板，同时要根据工作压力调整薄板的厚度，压力越高，薄板厚度需要相应增加，同时调整波纹的参数平衡刚度和补偿能力。这类结构的成型工艺一般采用一体冲压或者液压成型，不需要后续的焊接加工，成型后需要做去毛刺处理，避免边缘的毛刺在装配时割伤密封件，同时要做保压测试，确认结构在额定工作压力下没有泄漏、没有永久形变。在管路系统中布置这类结构的时候，要注意不要在连接部位额外施加偏载，尽量保证两端的对接面保持平行，避免波纹段承受非轴向的力矩，否则会大幅降低结构的使用寿命，甚至在工作过程中出现撕裂泄漏的问题。对于有频繁往复位移需求的应用场景，还需要在设计时预留足够的形变余量，不能让结构长期处于最大压缩或者最大拉伸的状态，要让波纹段在正常工作时处于中位附近，这样能最大化发挥结构的补偿能力，延长整体的使用寿命。
