立式商用生姜切片加工设备结构设计

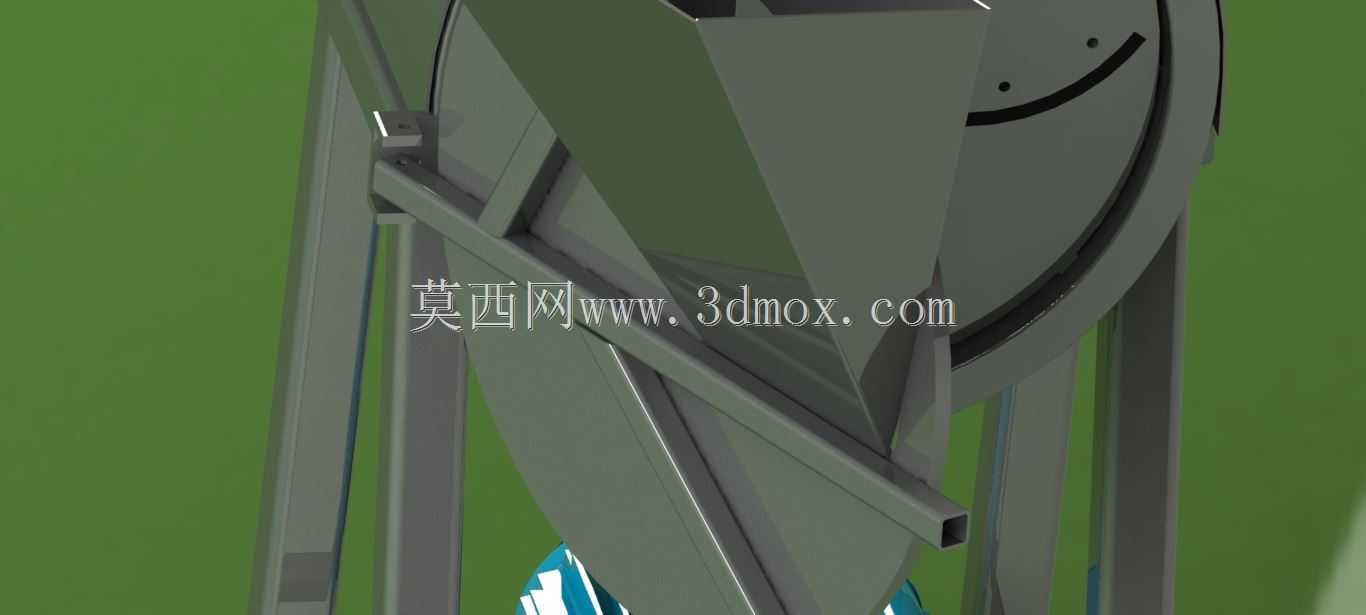

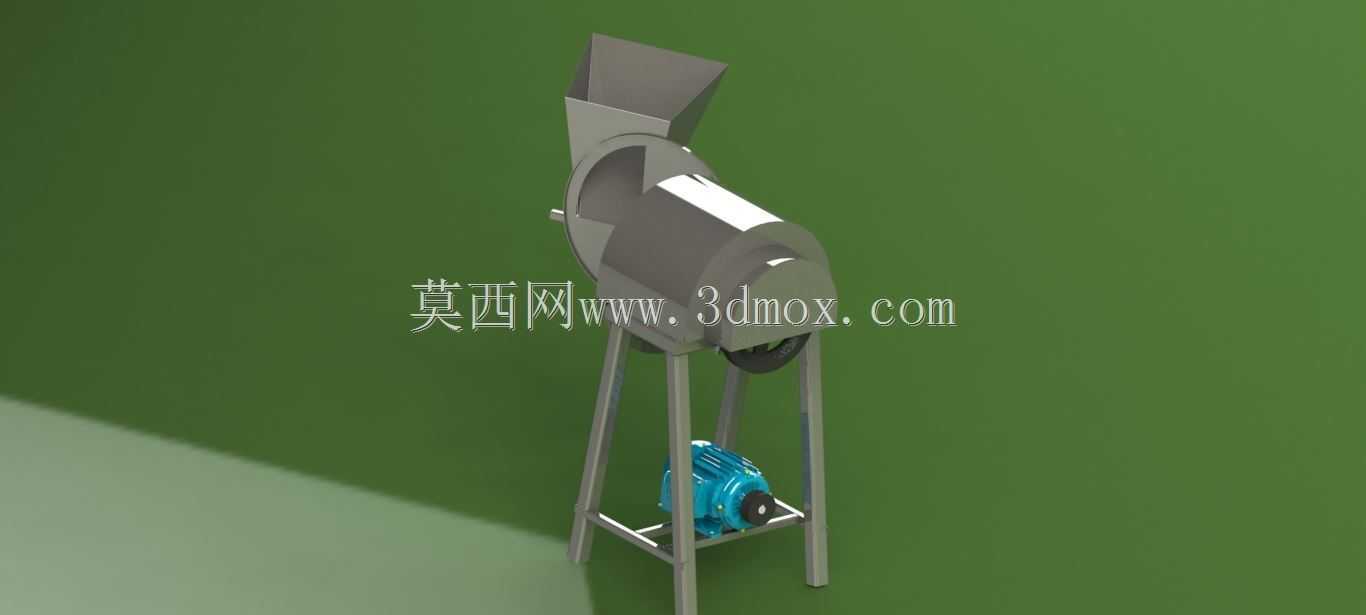

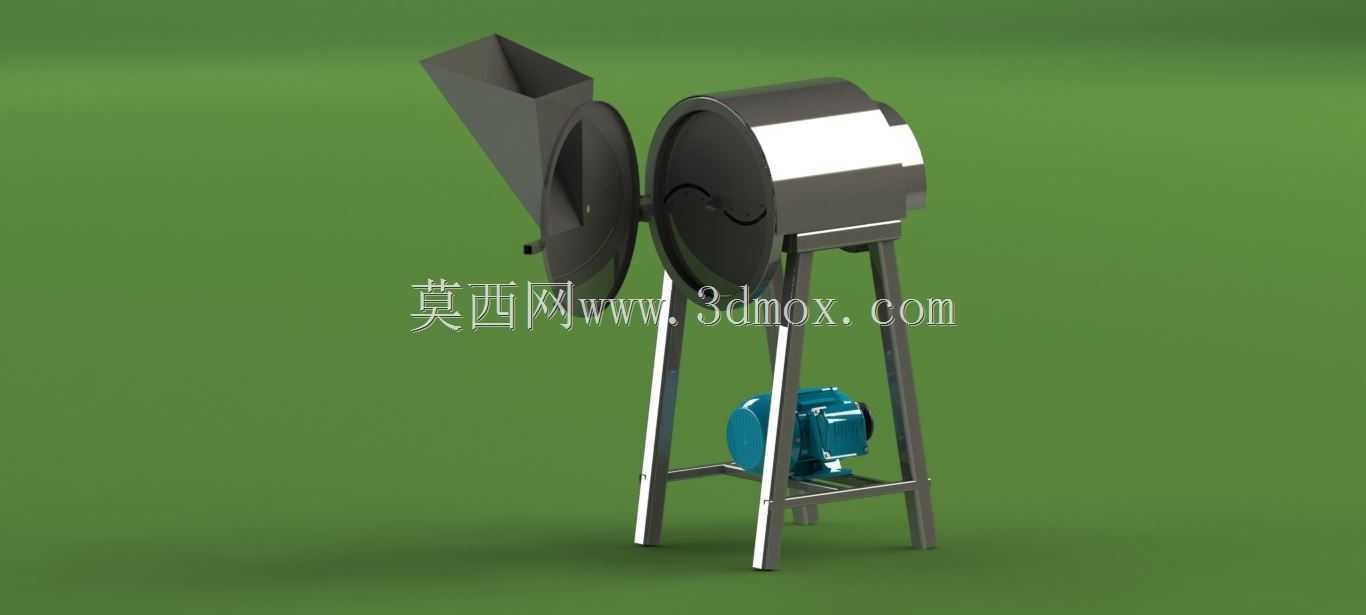

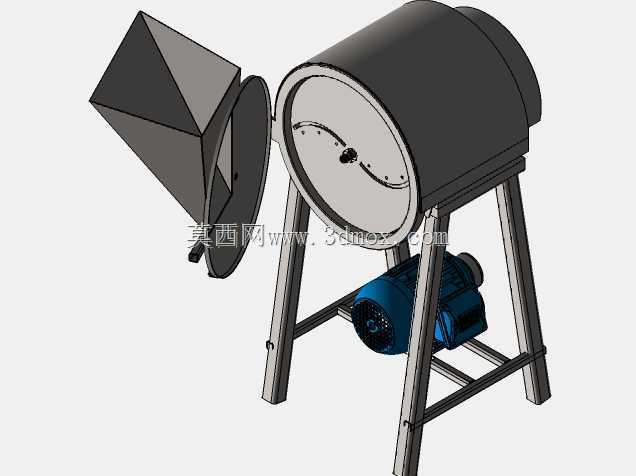

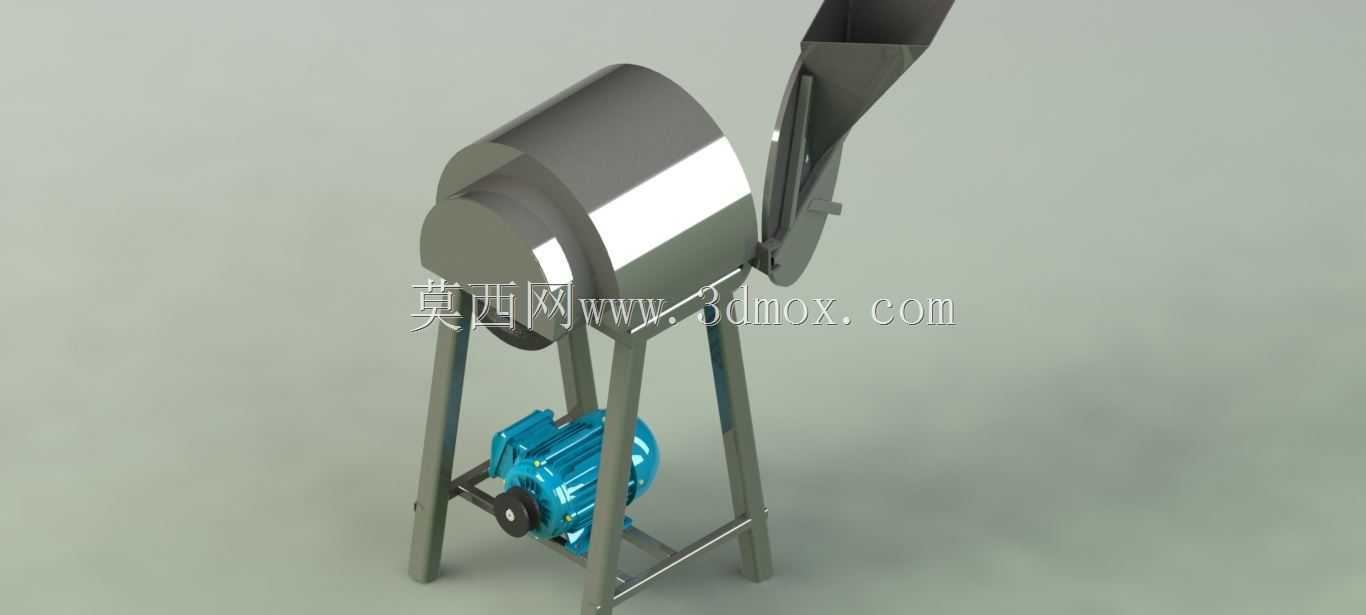

　　在净菜加工、餐饮中央厨房、酱腌菜生产以及农产品初加工的场景里，鲜姜切片是很多产品线的前置工序，这类工序如果靠人工处理，不仅效率波动大，切片厚度一致性差，长时间操作还容易出现切手等安全隐患，立式生姜切片设备就是针对这类需求开发的专用加工设备。从结构布局来看，这款设备采用立式支架承载的设计思路，整体占地边界控制在长600mm、宽450mm的安装范围内，整机高度约1100mm，不需要额外做地基固定，放置在平整的硬化地面就可以投入使用，适配小型加工车间、餐饮后场的紧凑空间布局，不需要对现有场地做大规模改造。设备的进料端采用斜置漏斗式进料口设计，进料口的倾斜角度设置为35度，这个角度是经过多轮物料投放测试确定的，

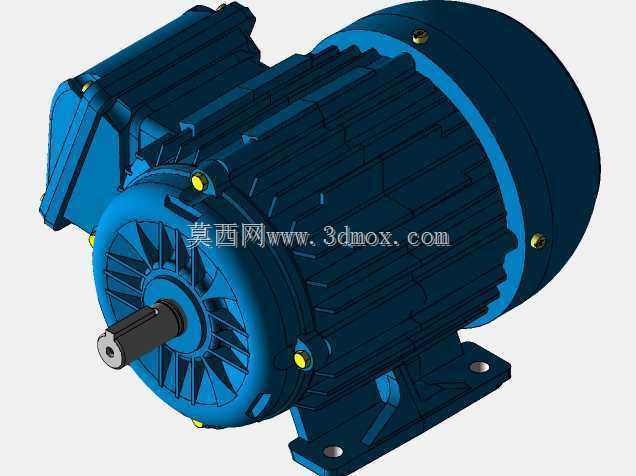

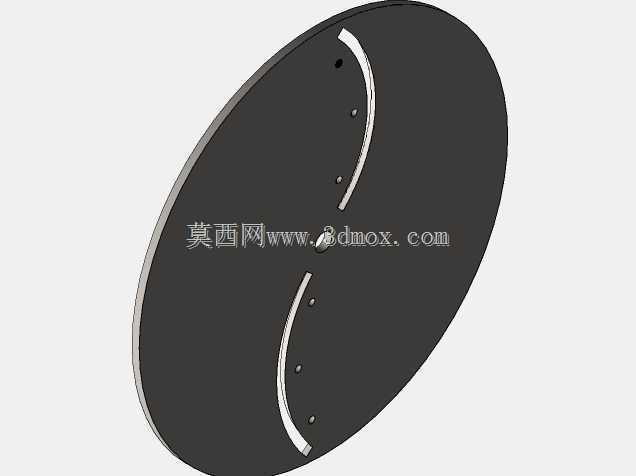

　　既可以保证鲜姜依靠自重顺畅滑入切削腔，不会出现物料卡滞在进料通道的问题，又能避免进料角度过陡导致物料投放时飞溅，操作人员在投放物料时不需要刻意用力推送，只需要将清理好的鲜姜连续投入进料口即可，操作门槛很低，不需要对操作人员做长时间的专项培训。切削腔体是整个设备的核心功能区，内部采用圆盘式切削刀盘结构，刀盘上的刀片采用快拆式固定结构，不需要专用工具就可以完成刀片的拆卸与更换，操作人员可以根据不同的加工需求更换不同厚度规格的刀片，实现1mm到8mm区间内的切片厚度调整，适配鲜姜干制、酱腌、鲜食配菜等不同加工场景的厚度要求。刀盘的驱动端采用立式电机直连的传动结构，省去了皮带、齿轮等中间传动环节，一方面减少了传动过程中的功率损耗，

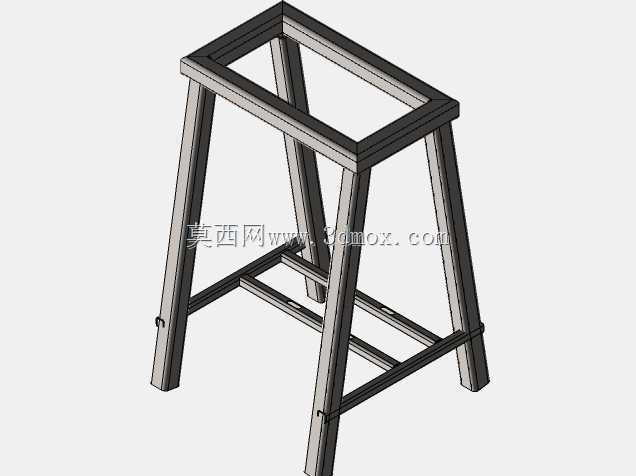

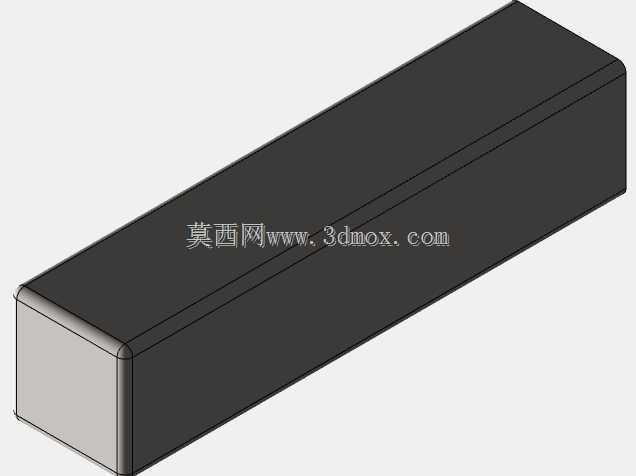

　　电机输出的动力可以直接传递到刀盘上，保证刀盘转速稳定在1200r/min，切片作业时不会因为物料进料量波动出现刀盘卡顿、转速下降的问题，稳定作业状态下每小时可以处理140kg的鲜姜，处理效率可以匹配3到5名人工切片的产能；另一方面直连结构也减少了日常维护的点位，不需要定期调整皮带张紧度、更换传动润滑脂，日常只需要做好刀片清洁、电机散热口清灰就可以维持设备正常运行。设备的支架采用方管焊接成型的框架结构，四条支腿底部设置有橡胶减震垫，设备运行时可以抵消刀盘高速旋转带来的震动，不会出现设备移位、运行噪音过大的问题，支架的高度设置符合人体工程学要求，切削腔的出料口距离地面高度为750mm，

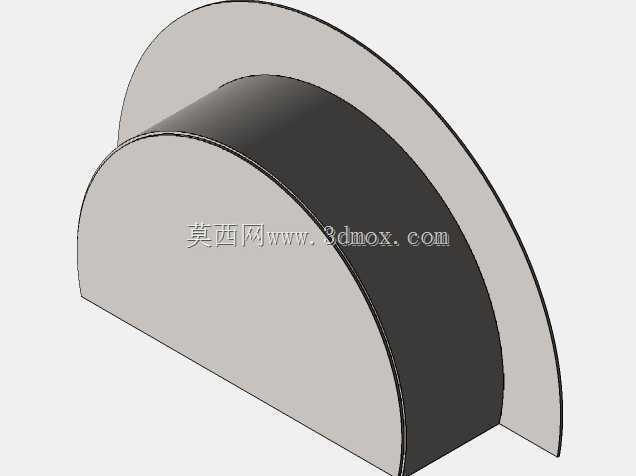

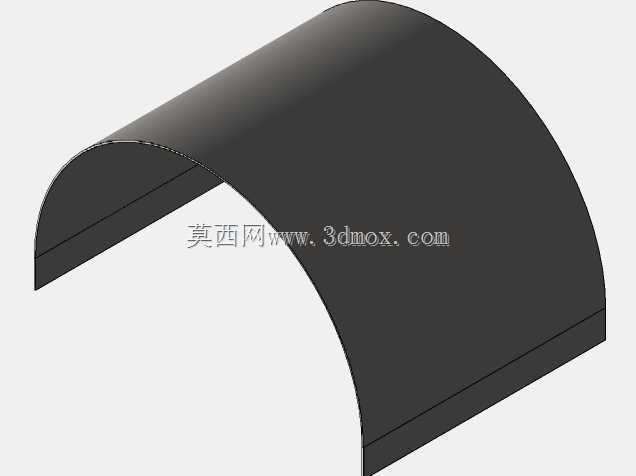

　　操作人员可以直接在出料口下方放置周转筐承接切好的姜片，不需要弯腰或者抬举周转筐，长时间作业也不容易产生疲劳。从安全设计的角度来看，切削腔体的外壳采用全封闭结构，只有进料口和出料口留有物料通行的通道，刀盘完全封闭在金属外壳内部，操作人员的肢体无法接触到高速运转的刀片，从结构上避免了操作安全隐患；进料通道的长度设置为280mm，即使操作人员在投放物料时手伸入进料口，也无法接触到内部的切削刀盘，不需要额外加装安全防护挡板就可以满足食品加工设备的安全规范要求。设备整体与物料接触的部分全部采用304不锈钢材质制作，符合食品加工设备的卫生要求，作业完成后可以直接用高压水枪冲洗设备接触物料的部位，不会出现材质锈蚀、污染物残留的问题，适配食品加工场景的日常清洁消毒要求。在三维建模过程中，整个设备的结构完全按照实际加工装配的逻辑搭建，支架的焊接节点、刀盘的装配公差、电机的安装定位都做了1:1的还原，结构设计人员可以直接参考这个模型调整刀盘角度、进料口尺寸，适配不同品类的根茎类物料切片需求，比如将进料口尺寸加大后就可以处理红薯、土豆、萝卜等更大体积的根茎农产品，不需要对整体结构做大规模改动；设备选型人员也可以通过模型直观判断设备的占地尺寸、安装空间要求，提前规划车间内的设备布局，避免出现设备进场后空间不足的问题。
