简易滚筒式水稻脱粒作业设备结构设计

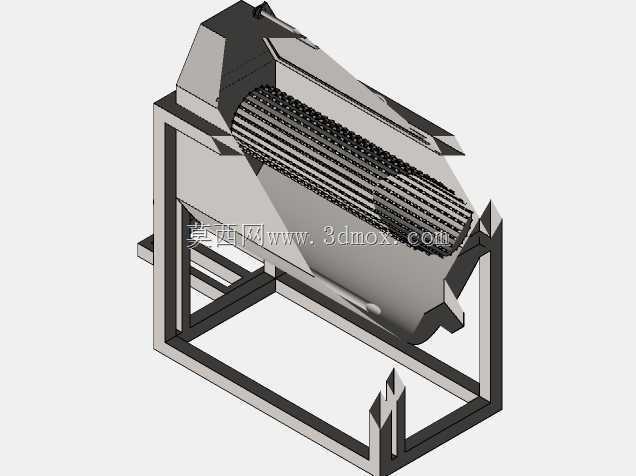

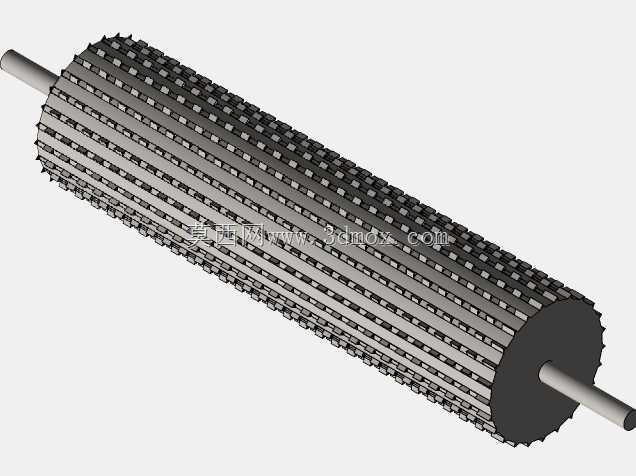

　　这款脱粒设备的核心作业场景面向南方丘陵地带的散户水稻种植区，适配小面积稻田的收获后脱粒工序，可直接放置在田埂旁的平整硬化地面使用，无需复杂的地基固定，作业时农户可将收割后带穗的水稻秸秆从设备上部的进料口送入，完成稻粒与秸秆的分离作业，相比传统人工摔打脱粒的方式，能大幅降低农户的劳动强度，提升脱粒作业的效率，同时减少稻粒掉落的损耗。设备核心的脱粒功能依靠卧式布置的带钉齿滚筒实现，滚筒表面均匀排布的凸起钉齿在转动过程中，会对送入的稻穗产生揉搓、击打作用力，让稻粒从稻穗枝梗上脱落，脱落的稻粒会顺着滚筒下方的栅格筛网缝隙下落至集粮区域，而长秸秆则会在滚筒转动的带动下，从设备尾部的出料口排出，实现粒秆的自动分离，栅格筛网的间隙尺寸经过适配，

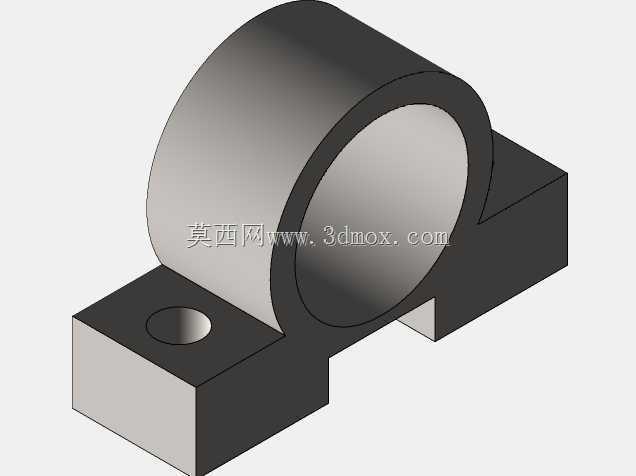

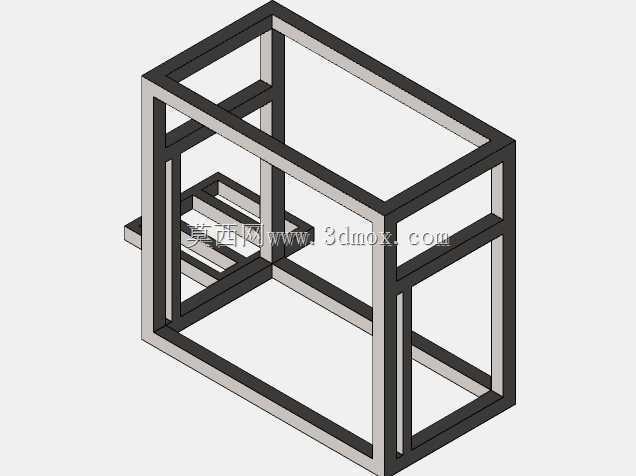

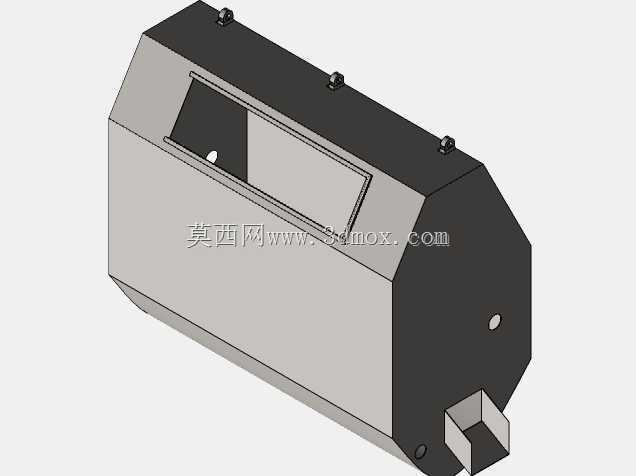

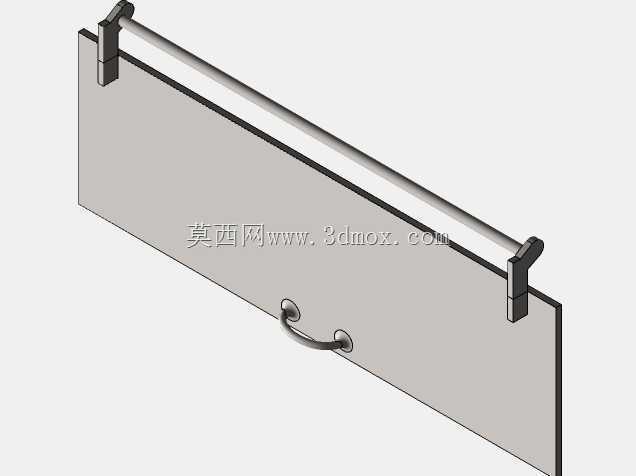

　　既能保证稻粒顺利下落，又能阻挡短秸秆混入粮堆，降低后续清选的工作量。从结构设计逻辑来看，整体采用方管焊接的框架式承载结构，框架的方管规格选型兼顾了结构刚性与整体重量控制，焊接完成后的框架无需额外的钣金包覆，既降低了加工制作的成本，也方便日常作业后对设备内部残留的稻粒、秸秆碎屑进行清理，避免残留物料受潮霉变后锈蚀设备部件。滚筒组件的两端通过带座轴承固定在框架两侧的安装板上，安装板上预留了轴承座的调节长孔，可在皮带张紧度调整、滚筒磨损后位置补偿时进行微调，保证滚筒转动时的同轴度，避免运转过程中出现异常振动。设备上部的进料导向罩采用折弯成型的薄钢板制作，导向罩的倾斜角度经过反复验证，既可以引导农户将稻穗准确送入滚筒的有效作业区间，

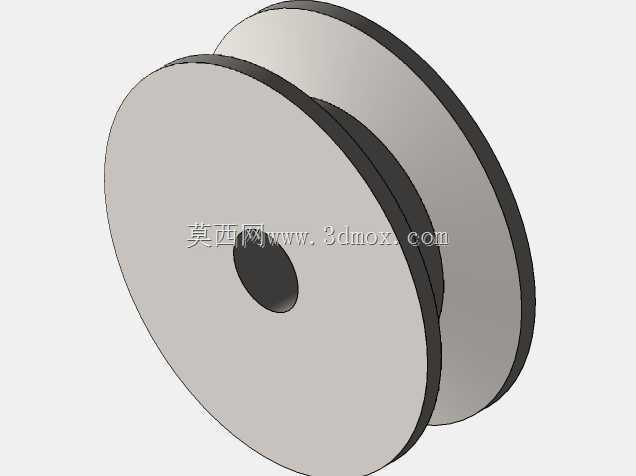

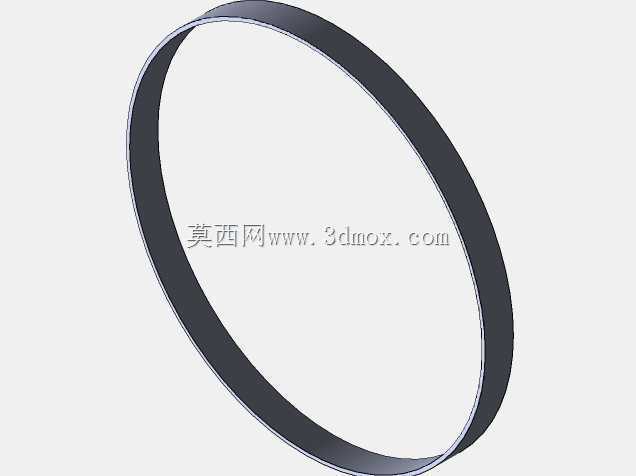

　　又能阻挡脱粒过程中稻粒向外飞溅，减少作业过程中的粮食损耗，导向罩与框架之间采用螺栓连接，方便拆卸后对滚筒部件进行检修更换。设备的动力输入侧预留了皮带轮安装位，可适配不同功率的农用电机或者小型柴油机作为动力源，适配丘陵地区电力配套不完善的作业场景，用户可根据自身的动力配置情况选择对应的传动轮速比，保证滚筒的线速度处于合理的作业区间，避免转速过低导致脱粒不净，或是转速过高造成稻粒破碎率上升。从安装边界来看，设备整体的占地面积较小，长度方向尺寸控制在1.2米左右，宽度方向约0.8米，高度方向不超过1.1米，普通的农用三轮车即可完成跨地块转运，不需要专门的大型运输车辆；设备底部的框架支脚直接接触地面，

　　作业时只需在支脚下方垫上木板或者砖块调平，即可保证运转时的稳定性，不需要预埋螺栓做永久固定，适配散户农户跨地块移动作业的需求。设备的传动部位外侧预留了安全防护罩的安装点位，用户在实际使用时可加装薄钢板制作的防护罩，避免作业过程中衣物、工具被卷入传动部件，提升作业的安全性。滚筒的钉齿采用可拆卸式设计，当钉齿出现磨损后，可单独更换磨损的钉齿，不需要整体更换滚筒部件，降低设备的后期维护成本；栅格筛网同样采用螺栓压紧固定的方式，可根据处理的水稻品种不同，更换不同间隙尺寸的筛网，比如处理籼稻和粳稻时，可对应调整筛网间隙，兼顾脱粒洁净度与减少碎粒的需求。在实际作业过程中，设备的喂入方式为人工手持秸秆逐束喂入，对操作人员的技能要求较低，普通农户经过简单的讲解即可上手操作，设备的作业效率可满足每天5-8亩稻田的脱粒需求，匹配小面积种植户的收获节奏，不会出现设备产能过剩造成的动力浪费。框架的焊接位置均做了焊后打磨处理，避免尖锐的焊渣毛刺划伤操作人员，所有的连接螺栓均采用标准件，在乡镇的五金门店即可买到替换件，不会出现配件采购困难的问题。设备整体没有复杂的电控或者液压部件，结构简单可靠，即使在田间多尘、潮湿的作业环境下，也能保持稳定的工作状态，日常维护仅需定期给轴承部位加注润滑脂，检查皮带的磨损情况即可，不需要专业的维修人员进行保养，非常适合农村地区的使用场景。
