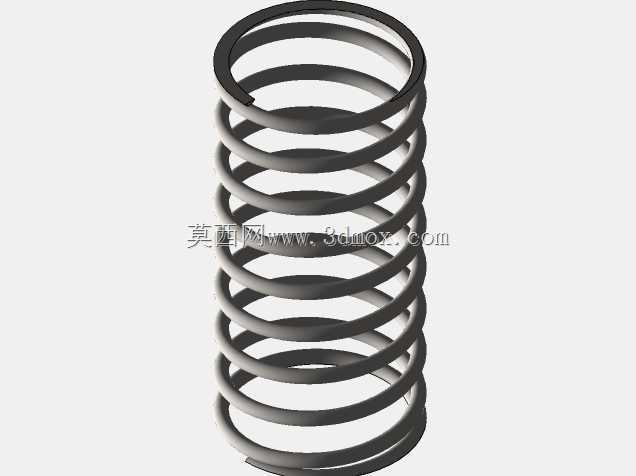

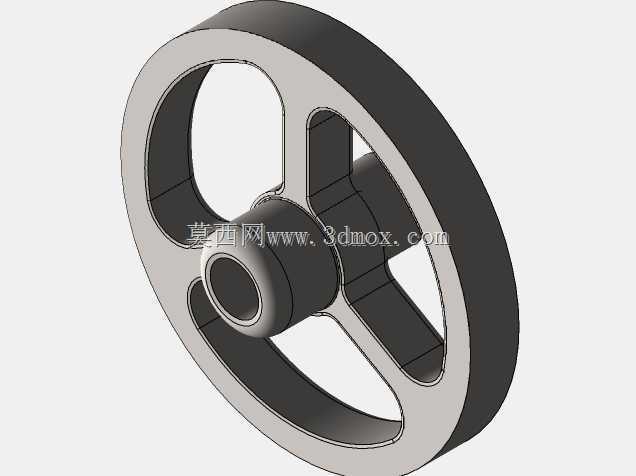

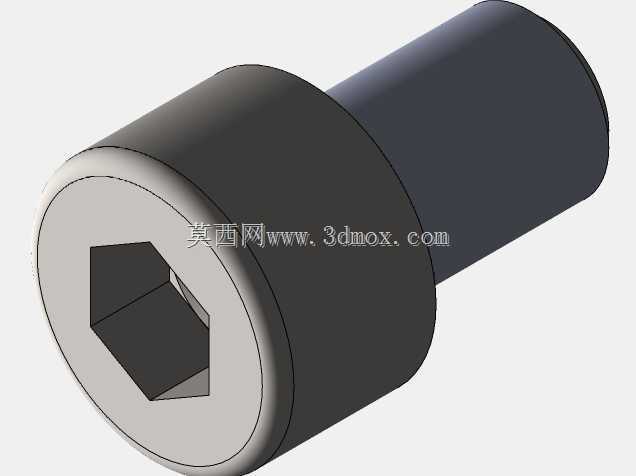

AISI304不锈钢卫生级止回换向阀结构

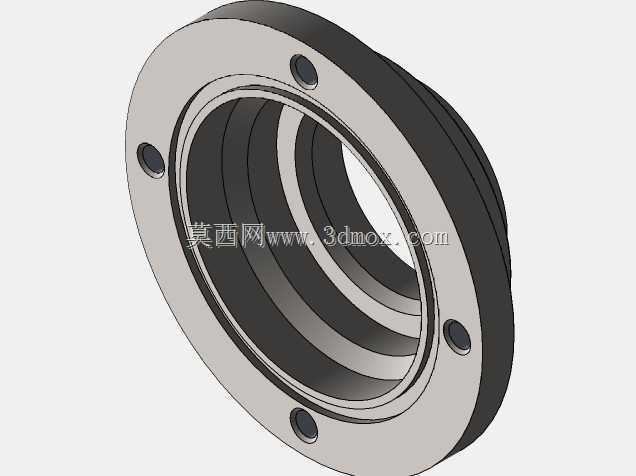

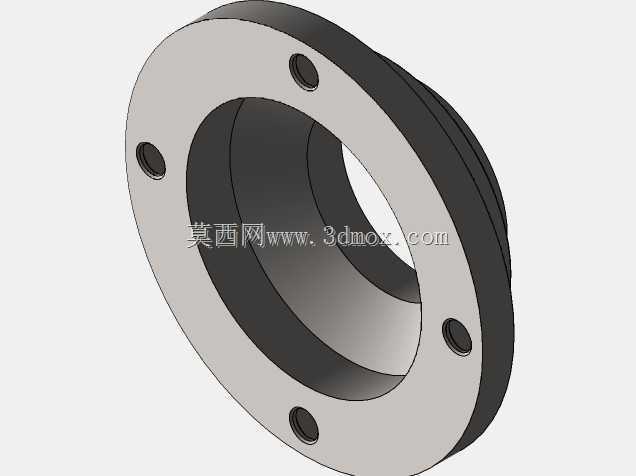

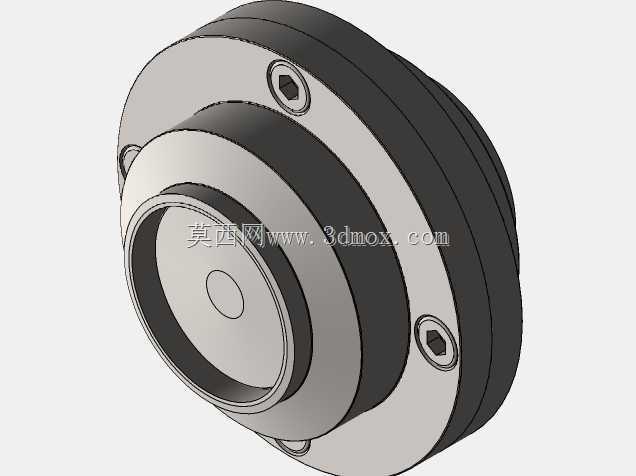

　　这款流体控制用阀件采用AISI 304L不锈钢作为主体基材，适配食品饮料、生物制药、精细化工等对介质洁净度有严苛要求的流体输送管路场景，核心作用是在管路系统中实现介质单向通断控制，同时兼顾换向切换功能，避免管路内介质反向回流造成的上游污染、泵组叶轮反转损坏、计量配比失准等工程问题。从结构设计逻辑来看，阀体内腔做了全圆弧过渡无死角处理，内壁抛光精度达到卫生级管路要求，不存在介质滞留的死角区域，能够满足CIP原位清洗、SIP蒸汽灭菌的工艺要求，避免长期使用过程中介质残留滋生微生物的风险。阀体密封面采用整体机加工成型，没有额外拼接焊缝，减少了腐蚀风险点与泄漏隐患，适配的工作压力覆盖常规轻工流体输送的0-1.6MPa区间，可兼容水、

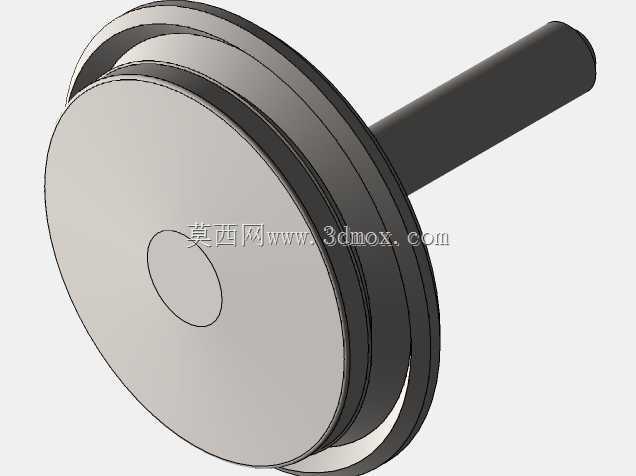

　　弱酸弱碱流体、高粘度食品浆料等多种介质。在安装边界设计上，这款阀件采用标准快装卡箍连接形式，和同通径的inoxpa、kieselmann等品牌卫生级管路组件具备完全互换性，不需要额外加工定制转接头，现场安装时只需对齐密封垫后锁紧卡箍即可完成固定，安装空间预留仅需比阀体本身外径大30mm的操作空间，方便后期检修拆卸。阀瓣的运动行程经过精准计算，全开状态下阀瓣完全贴靠阀体内壁，不会对管路通径造成额外节流，流道阻力系数和同通径直管段基本持平，不会造成输送过程中的不必要压损，减少流体输送泵的能耗损失。换向功能的实现依靠内部流道的精准对位，切换过程中不会出现两路介质串流的问题，可用于CIP清洗回路和生产物料回路的自动切换，

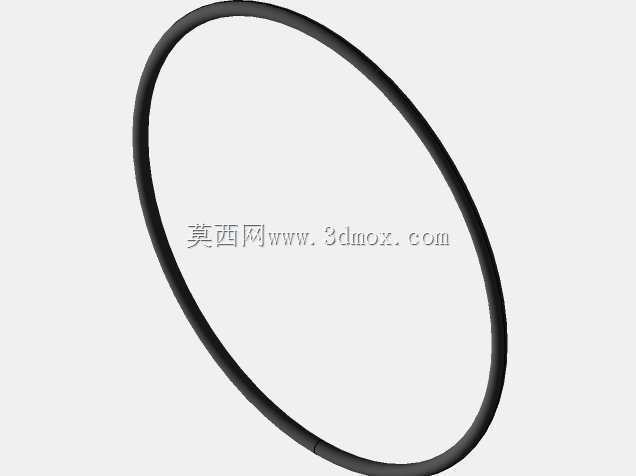

　　不需要在管路上额外布置多个独立阀门，减少管路系统的焊点与泄漏点。从建模细节来看，所有密封槽的尺寸公差都按照卫生级阀门的行业标准设定，密封圈的压缩量控制在15%-25%的合理区间，既保证密封可靠性，又避免压缩量过大造成密封圈过早老化失效。阀体外部的标识刻印位置做了平整面处理，方便后期激光打标标注介质流向、压力等级、材质信息，不会因为圆弧面造成标识模糊不清。阀杆的运动导向段采用长导向结构，避免长期往复动作过程中出现阀瓣偏磨，导致密封失效、反向泄漏的问题，导向间隙控制在0.02-0.04mm之间，既保证动作顺畅无卡滞，又不会因为间隙过大造成介质中的微小颗粒进入导向面造成磨损。在实际产线应用中，这类阀件通常安装在物料输送泵的出口端、

　　换热器进出口、配料罐的进出料管路位置，配合气动执行器可实现自动化管路切换，不需要人工现场操作阀门，减少洁净区域的人员进出频次，降低生产过程的污染风险。建模过程中对所有边角都做了R3以上的圆角处理，没有尖锐棱角，避免现场安装检修过程中划伤操作人员，也符合卫生级设备的外观设计要求，不会在外壁残留清洁污水。阀体两端的连接端面垂直度公差控制在0.02mm以内，安装后不会出现管路错位造成的密封垫偏压泄漏问题，和管路对接后同轴度偏差不超过0.1mm，保证管路整体的直线度，减少管路应力集中。
