小型可手摇电动滚筒式家禽饲料搅拌装置

　　在中小型家禽养殖场景里，散养户、小型家庭农场常面临小批量饲料混合的需求——批量采购预混料成本偏高，自行搭配玉米粉、麸皮、豆粕、营养添加剂等组分时，又缺乏适配小规模作业的混合设备，大型搅拌机组占地大、投入高，人工翻拌均匀度差、劳动强度高，这款滚筒式搅拌装置正是瞄准这类细分场景做的结构设计。

　　设备核心功能是完成干粉状、小颗粒状家禽饲料组分的均匀混合，既可以通过连接电机实现连续电动作业，适配有稳定供电的养殖棚舍固定工位使用，也可以在断电、户外临时补料、无供电的散养区域加装手柄，通过手动摇转完成搅拌作业，两种驱动模式的接口做了通用化设计，切换时不需要拆解主体结构，仅需拆装动力输入轴端的连接构件即可完成切换，适配不同作业场景的动力条件。

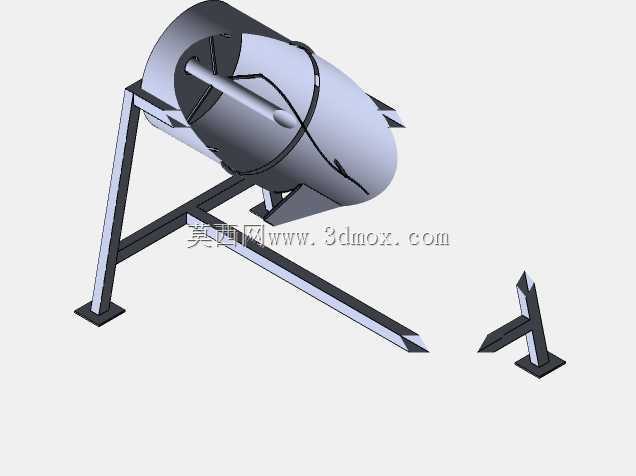

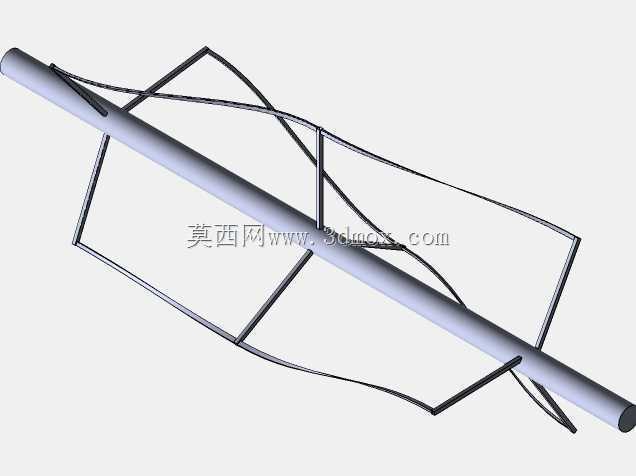

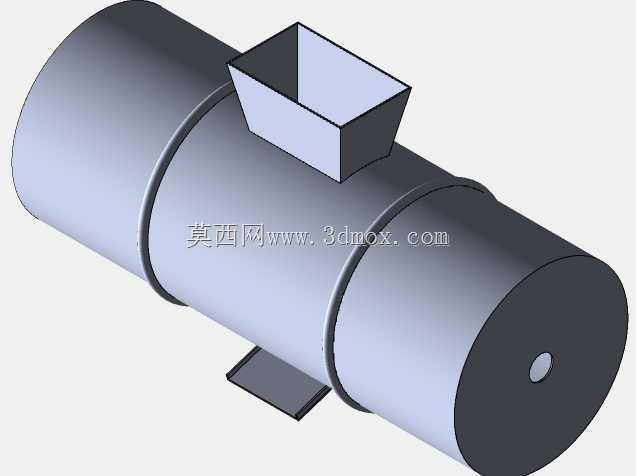

　　整体结构采用倾斜滚筒加三角支撑支架的布局，搅拌滚筒为两端带锥度的封闭筒体，进料口设置在筒体锥段的侧上方，出料口对应设置在筒体另一端的锥段低位，当筒体绕中心轴转动时，筒内的内置抄板会带起饲料组分，随着筒体转动到高位后物料自然下落，反复完成抛洒、掺混过程，相比桨叶式搅拌结构，这种滚筒结构不会对颗粒饲料造成过度破碎，能保留玉米碎、谷物颗粒的原有形态，适配家禽饲喂的颗粒度要求，同时筒体内无突出的搅拌桨死角，残留料量少，清理时仅需转动筒体用清水冲洗即可，维护难度低。

　　支撑支架采用型材焊接的三角稳定结构，底部设置四个带安装孔的支撑脚，安装时可以通过膨胀螺栓固定在硬化的水泥地面上，也可以通过压重块固定在压实的泥土地面，支架的倾斜角度经过适配，滚筒轴线与水平面呈15度左右的夹角，这个角度既可以保证进料时物料不会从进料口滑出，也能保证搅拌完成后出料时，物料能顺着锥面自然滑向出料口，不需要额外设置推料机构。支架的高度设计预留了足够的出料空间，出料口下方可以直接放置饲料桶、料车承接混合完成的饲料，不需要额外垫高接料容器，适配养殖场景里常用的10L-20L塑料饲料桶的接料高度。

　　滚筒两端的支撑轴采用同轴度定位设计，轴端安装有带座轴承，固定在支架上端的支撑横梁上，转动阻力小，手动摇转时操作力不超过150N，普通成年劳动力可以轻松完成连续15分钟以上的手动搅拌作业，不会出现过度疲劳的情况。驱动端的轴伸做了平键连接结构，既可以配套带减速机构的小功率电机，也可以直接套接手摇柄，连接结构简单，普通养殖户不需要专业工具就能完成动力部件的拆装。

　　从安装边界来看，设备整体占地长度不超过1.2米，宽度不超过0.7米，高度不超过1.1米，不需要专门的设备安装工位，在养殖棚舍的边角位置、饲料存储间的空余位置都可以放置，不会占用过多生产空间。滚筒的有效容积适配单次50-80公斤的饲料搅拌量，刚好匹配小型养殖户单次配料的饲喂需求，一次搅拌完成的饲料可以满足100-200只成鸡一天的饲喂量，不会出现搅拌量过大导致饲料长时间存放变质的问题。

　　结构设计上做了轻量化考量，滚筒主体采用薄钢板卷焊成型，支架采用标准型材焊接，整体自重控制在80公斤以内，两个人配合就可以完成设备的移位、搬运，不需要吊装设备，适配小型养殖场地经常需要调整设备位置的使用需求。筒体的焊缝做了满焊打磨处理，不会出现漏粉的情况，筒体内壁做了光滑处理，物料不容易粘附在壁面上，每次搅拌完成后的残留料量不超过单次投料量的0.5%，避免不同批次饲料交叉污染，也减少了饲料的浪费。

　　在实际使用场景中，这款设备除了可以搅拌家禽饲料，也可以用来搅拌小规模的畜禽养殖用干粉混合料、甚至是农户自用的种子包衣、颗粒肥料混合等作业，结构通用性强，没有复杂的电控、液压构件，故障率极低，日常仅需要定期给支撑轴承加注润滑脂即可完成维护，使用门槛低，不需要专门的设备操作培训，普通养殖人员看完操作演示就能独立使用。
