ISO-A系列DN13M20规格快插液压接头

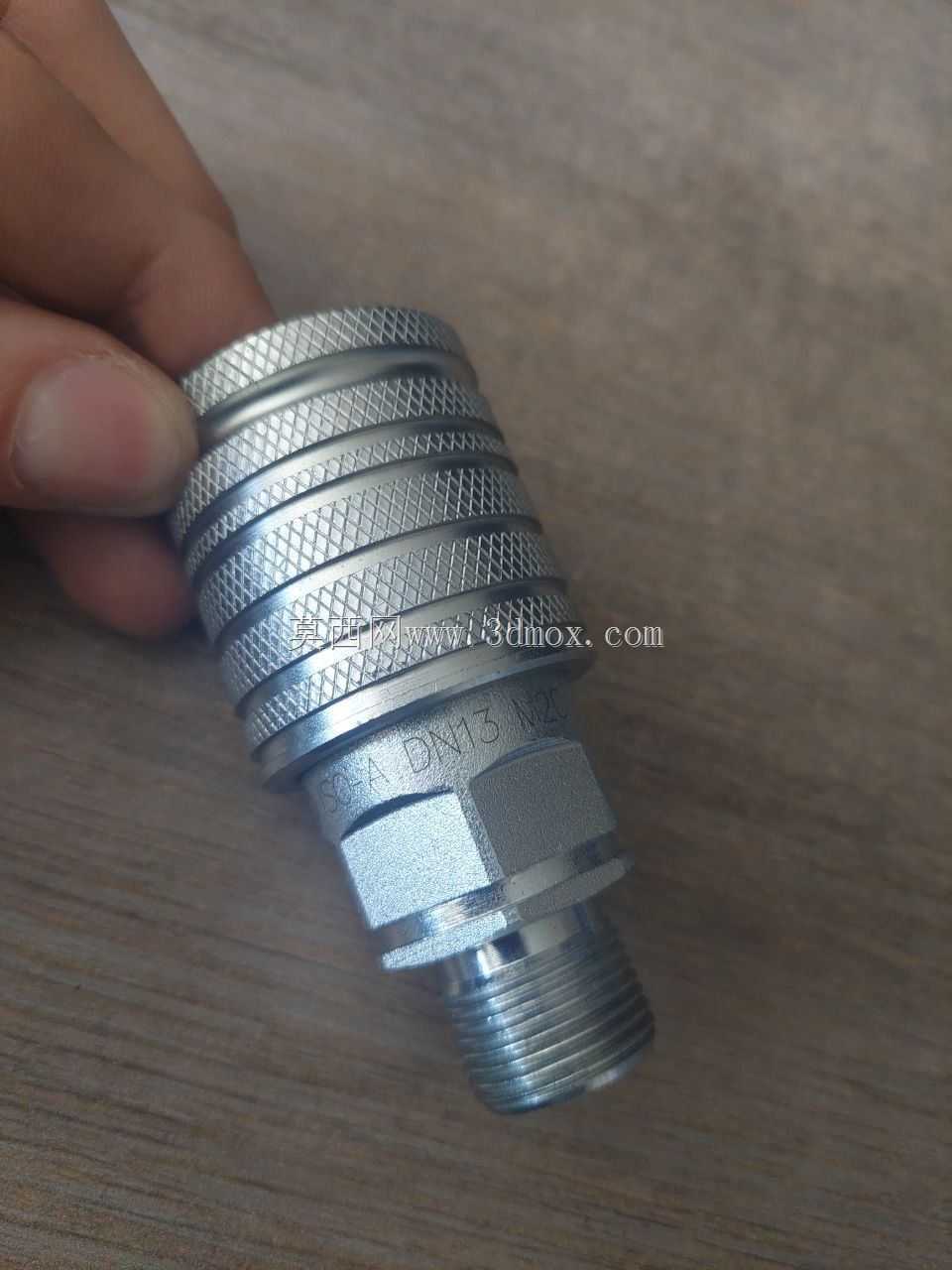

　　这款接头主要应用在中低压液压管路的快速对接场景，常见于小型工程机械的液压辅件连接、工位器具的液压动力输出端、移动式液压站的外接管路接口，也可适配气动高压回路的快速通断需求，在需要频繁拆装管路、避免液压油泄漏的作业场景中使用频率极高。接头主体采用金属材质加工，外表面的滚花纹理是为了人工徒手插拔操作时增加摩擦力，即便手上沾有少量油污也能顺利完成对接锁紧，不需要额外借助扳手类工具，大幅提升现场管路拆装的效率。接头内部的四个定位触点是对接时的导向与锁紧触发结构，对接时公头插入母头内腔，触点会沿公头的导向槽滑入锁紧位，自动完成油路的密封连通，断开时只需要向后拉动母头的外套环即可解锁分离，整个操作过程单手即可完成，

　　分离状态下母头内置的单向阀会自动封闭油路，避免管路内的介质外泄，减少现场的油污污染与介质损耗。从结构设计来看，接头尾部的外螺纹规格为M20，属于公制细牙螺纹范畴，适配对应规格的硬管接头或软管扣压接头，螺纹根部的六角结构是用于管路安装时的扳手夹持位，安装时可以用开口扳手卡住该位置施加扭矩，避免接头本体跟转损坏内部密封结构。接头的公称通径为DN13，对应的管路通流能力适配流量在40L/min以内的液压回路，通流截面的设计尽量减少了油路的局部压力损失，避免接头位置产生过大的节流发热问题。外形尺寸方面，接头整体的轴向长度控制在常规快接的合理区间，最大外径处的滚花段直径适配人工握持的尺寸范围，

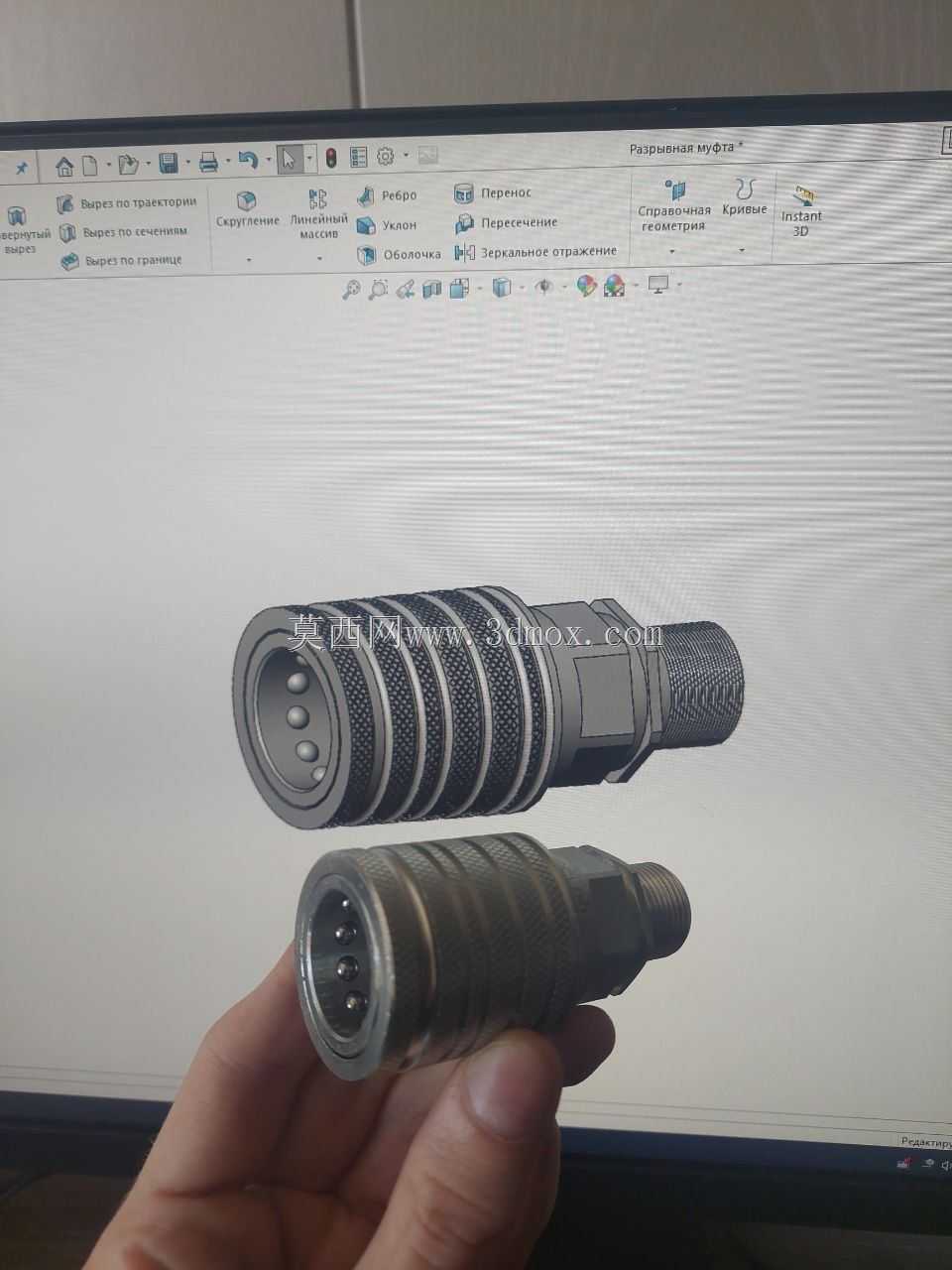

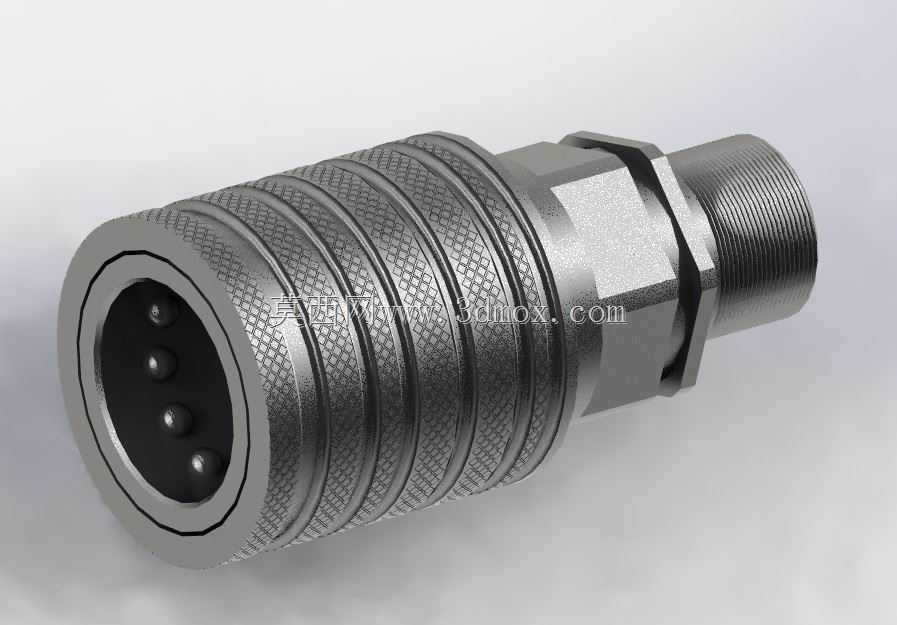

　　安装时需要预留的操作空间为接头外径向外延伸15mm以上，保证插拔操作时手指有足够的活动空间，尾部螺纹连接时需要预留的扳手操作空间不小于25mm，避免安装时与周边的管路、结构件产生干涉。密封结构采用内置的丁腈橡胶密封件，适配常规矿物液压油的工作介质，工作压力范围覆盖0-25MPa的中低压工况，密封件的安装槽设计考虑了长期插拔的磨损余量，正常使用工况下可以承受上千次的插拔循环而不出现泄漏问题。接头的对接端采用ISO-A标准的接口尺寸，可与同标准的同规格公头完全互换，不需要担心不同厂家产品的对接适配问题，在设备维护更换配件时可以直接替换同规格的标准接头，不需要重新加工适配管路。在三维建模过程中，该模型完整还原了接头的所有外部结构细节，

　　包括滚花段的纹理、六角面的倒角、内部触点的位置与尺寸、外螺纹的牙型细节，可直接用于液压管路的装配干涉检查、设备液压系统的布局设计，也可以作为液压元件库的标准件调用，在做设备的管路布线设计时，能够直观模拟接头的安装位置与操作空间，避免实际装配时出现操作空间不足、接头与周边结构干涉的问题。
