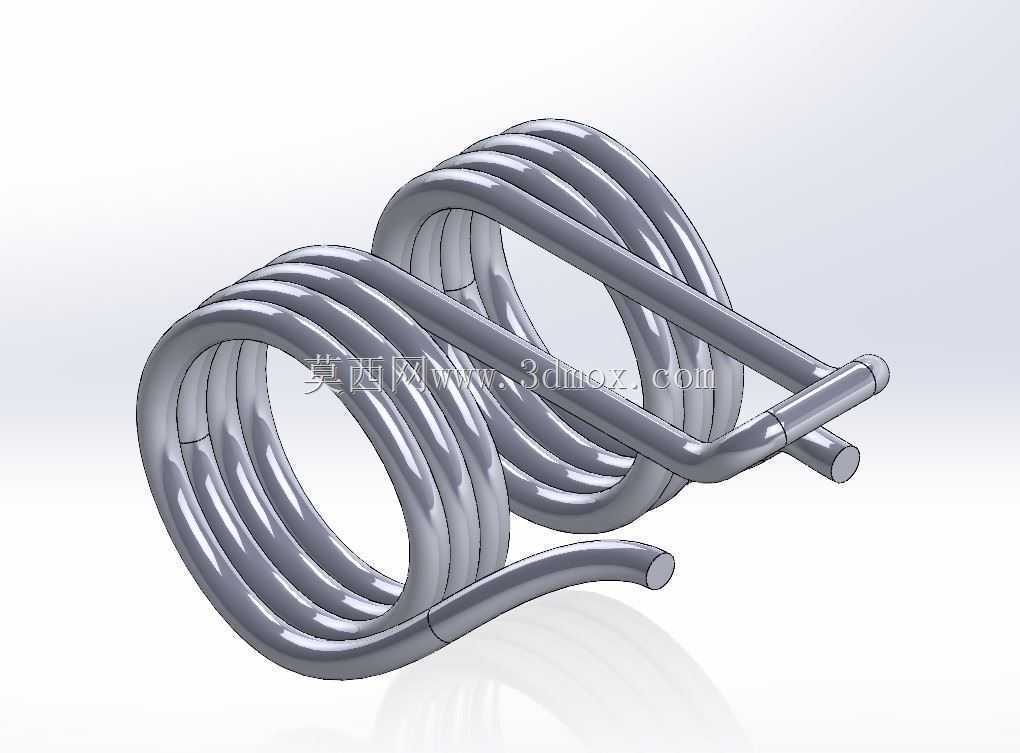

双螺旋弯管式感应加热线圈结构

　　这款双螺旋弯管式构件，是工频/中频感应加热设备里的核心导电发热部件，日常在金属热处理、管件热弯、小工件表面淬火工位上随处可见，和普通单匝线圈不同，双螺旋的结构设计能让交变磁场在工作区域内形成更均匀的磁通量分布，避免被加热工件出现局部过热、温度梯度过大的问题。从结构设计逻辑来看，整个构件采用等径空心金属管材一体弯制而成，没有额外的拼接焊缝，一方面能减少导电过程中的接触电阻损耗，另一方面空心内腔可以直接通入循环冷却水，带走大电流通过时产生的焦耳热，保证线圈长时间连续工作时不会因为温升过高出现变形、绝缘层老化失效的问题。两个螺旋段的螺距经过反复校核，既不会因为螺距过小导致相邻管段之间出现绝缘击穿风险，也不会因为螺距过大造成磁场分散，

　　降低加热效率；螺旋段的内径尺寸匹配常规小尺寸轴类、五金件的加热需求，预留的两个平直引出端，是用来连接设备的中频电源输出端，引出端的长度和弯折角度充分考虑了设备内部的安装空间边界，不需要现场二次弯折就能直接适配标准接线座的安装位置，避免现场弯制造成管材内腔变形、冷却水流量受阻的问题。在实际应用场景里，这类线圈常配套在小型热处理生产线、五金工具淬火设备、空调铜管钎焊工位上，相比传统的电阻式加热结构，它的加热速度更快，热量直接在工件内部产生，不需要通过热传导传递热量，能大幅降低加热过程中的能耗损失。设计过程中需要重点考量弯管的成型工艺，管材弯制时的弯曲半径不能小于管材外径的2.5倍，否则弯制位置会出现管壁起皱、内腔截面积变小的问题，

　　直接影响冷却水的通流能力；两个螺旋段的同轴度公差控制在0.5mm以内，保证工作区域内的磁场均匀性，引出端的端面做了平整倒角处理，和接线铜排连接时能保证足够的接触面积，减少接头发热的隐患。另外，线圈的整体外形尺寸充分考虑了设备护罩的内部安装空间，安装后和周边金属构件的距离满足电气安全间隙要求，不会出现高压放电的风险；螺旋段的表面后续会做绝缘喷涂处理，隔绝和工件意外接触造成的短路问题，同时也能减少高温环境下的氧化腐蚀，延长构件的使用寿命。在做三维建模的时候，需要重点还原弯管的连续曲率变化，不能用多段直线拼接模拟弯管曲线，否则后续导出工程图做弯管加工编程时，会出现成型角度偏差，导致成品无法和安装位匹配；同时要预留出管材的壁厚参数，

　　方便后续做流体仿真的时候，模拟冷却水在管内的流动状态，校核不同流量下的冷却效果，保证满功率运行时线圈的温升控制在允许范围内。这类构件虽然看起来只是简单的弯管组合，但每一处尺寸参数都和实际使用性能直接挂钩，螺距、螺旋内径、引出端长度、弯曲半径这些参数的微小偏差，都会直接影响加热效率、冷却效果和安装适配性，设计过程中需要结合实际工位的加工需求反复调整，不能直接套用通用线圈的参数。
