单缸立式斯特劳德动力装置结构设计

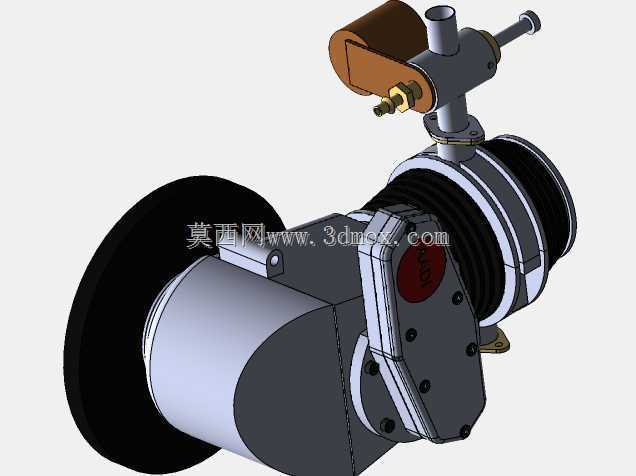

　　避免持续运转出现过热胀缸问题，这类风冷结构也让整体装置的外围部件更少，维护时仅需定期清理鳍片缝隙的积尘即可，不需要复杂的冷却液更换、管路密封检查等工序。缸体侧部集成的化油器与进气组件直接固定在缸体侧壁，缩短了进气路径，减少进气阻力，同时化油器的安装位置预留了调节螺钉的操作空间，调试时不需要拆解外围护板即可完成怠速、油气混合比的调节，适配实验场景下频繁调整参数的使用需求。上部的缸头部分集成了气门与喷油/点火组件的安装位，外露的金属管路分别承担燃油输送、废气排出的功能，管路走向沿缸体侧壁布置，通过管卡固定在缸体散热鳍片的预留凸台上，避免运转过程中管路振动出现松脱，同时管路的弯曲半径都预留了足够的余量，不会出现弯折堵死的问题。在小型动力输出场景中，这类单缸立式结构的动力装置常被用于教学演示、小型实验台架驱动、微型工装动力源等场景，其结构紧凑的特性适配空间受限的安装工况，不需要复杂的外围辅助管路即可完成基础的动力循环演示与小功率输出。从结构设计逻辑来看，该装置采用立式单缸布局，下部集成曲柄连杆机构与飞轮组件，黑色大直径飞轮承担储能稳速作用，平衡单缸做功冲程的转速波动，让输出轴的转动更平顺，飞轮中心设置的轴孔可直接对接负载端联轴器，不需要额外加装转接法兰即可完成动力输出对接，降低了配套安装的加工成本。缸体部分采用散热鳍片结构，外露的环形鳍片增大与空气的接触面积，在无额外水冷系统的工况下，依靠自然风冷即可维持做功过程的缸体温度稳定，

　　从安装边界来看，装置下部的壳体设置了两个带孔安装凸耳，凸耳的孔位同轴度公差控制在0.02mm以内，安装时可通过螺栓直接固定在水平安装基座上，凸耳的下端面与飞轮下端面预留了3mm的间隙，避免飞轮运转时与安装面发生刮蹭，整体装置的重心落在两个安装凸耳的连线中心位置，运转时的振动可通过安装螺栓直接传递到基座，不需要额外加装减震垫即可维持稳定运转。在功能实现上，该装置完整复现了四冲程动力循环的全部结构，从进气、压缩、做功到排气的全部部件都做了等比例还原，每个运动部件的配合间隙都按照实际小型内燃机的装配公差设置，活塞与缸壁的间隙控制在0.03-0.05mm之间，既保证运转时的密封性能，又不会出现卡滞问题，曲柄连杆机构的连接轴采用耐磨材质，

　　长时间往复运转也不会出现过度磨损导致的间隙过大问题。这类结构在教学场景中，可直接拆解展示每个部件的运动逻辑，学生可直观观察到飞轮转动时如何带动活塞做往复运动，气门如何配合活塞位置完成开闭，化油器如何将燃油与空气混合送入缸体，相比平面原理图的展示效果更具象。在小型实验台架应用中，该装置可作为稳定的小功率动力源，驱动小型发电机、微型水泵等负载，其稳定的怠速特性可维持低转速下的持续输出，不会出现低速熄火的问题。设计过程中针对部件的拆装便利性做了优化，所有外部固定螺栓都采用统一规格，拆解时仅需单一规格的内六角扳手即可完成全部部件的拆卸，不需要准备多规格工具，适配教学场景下频繁拆装演示的需求，同时每个部件的定位都设置了定位销，

　　回装时不需要反复调整对位，对准定位销即可完成装配，降低了拆装后的装配难度。缸体侧部的安装凸台除了固定燃油管路外，还预留了传感器安装位，可加装转速传感器、温度传感器等检测部件，方便实验过程中采集运转参数，不需要额外在缸体上打孔加工，保留了缸体结构的完整性。飞轮的外侧做了动平衡校正，高速运转时不会出现偏心振动，避免长期振动导致安装螺栓松脱，飞轮的边缘还设置了刻度标记，可配合转速传感器直接读取实时转速，不需要额外加装码盘。整体结构没有冗余的装饰部件，所有外露结构都承担实际功能，散热鳍片除了散热外还可作为管路固定的基座，下部壳体除了容纳曲柄机构外还承担安装固定的作用，这种集成化设计让整体结构的零件数量更少，加工成本更低，同时也降低了故障发生的概率，每个部件的受力路径都经过优化，做功时的爆发力通过活塞传递到连杆，再通过曲柄转化为旋转力矩，最终传递到飞轮与输出轴，整个力传递路径没有多余的转折，机械效率更高。
