三片式内螺纹高压球阀结构设计

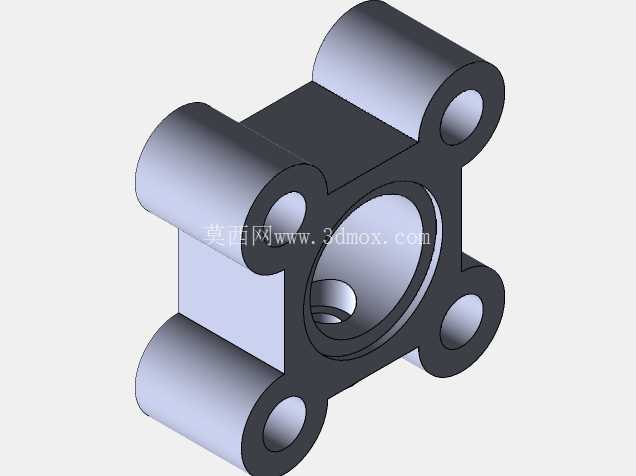

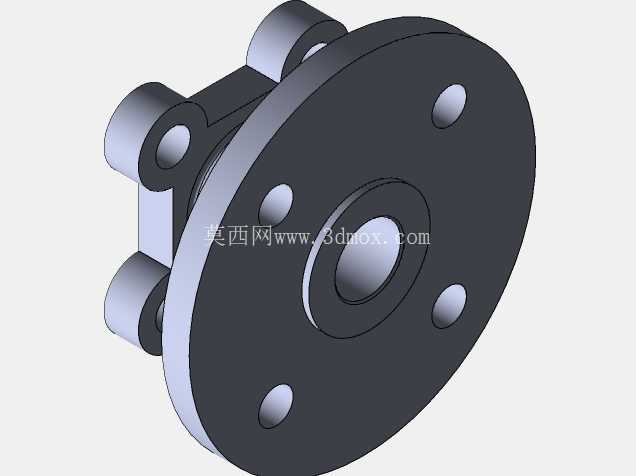

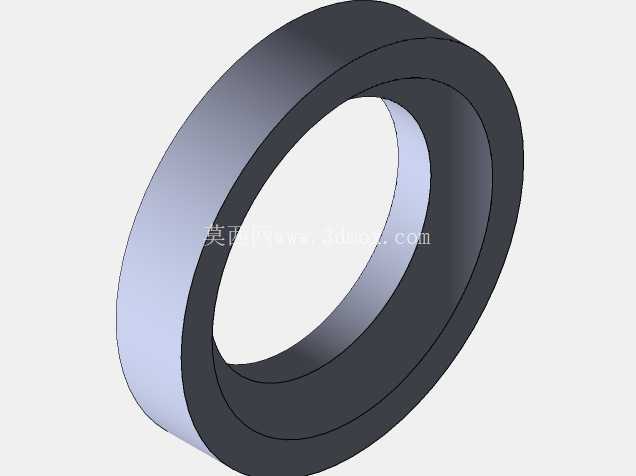

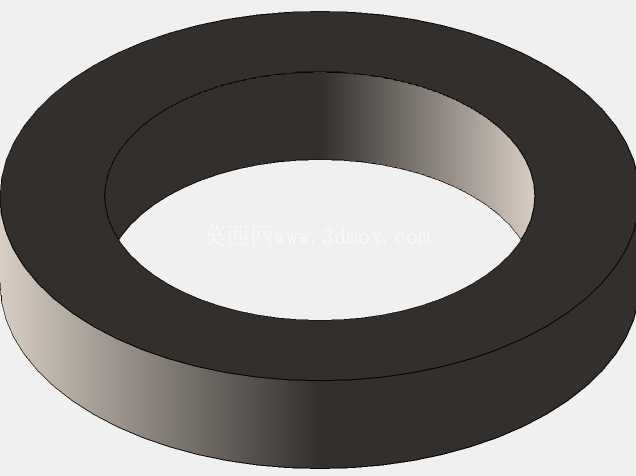

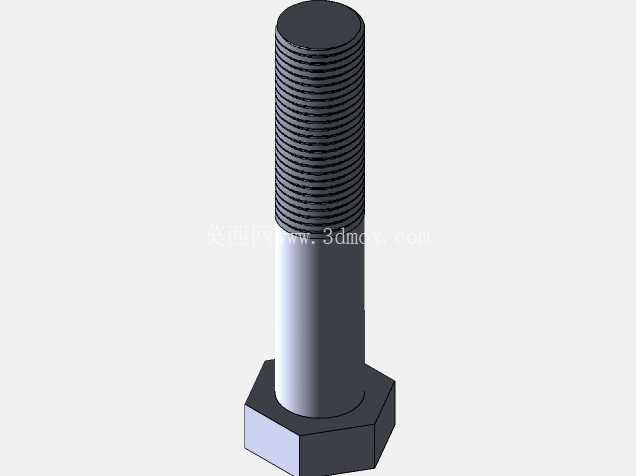

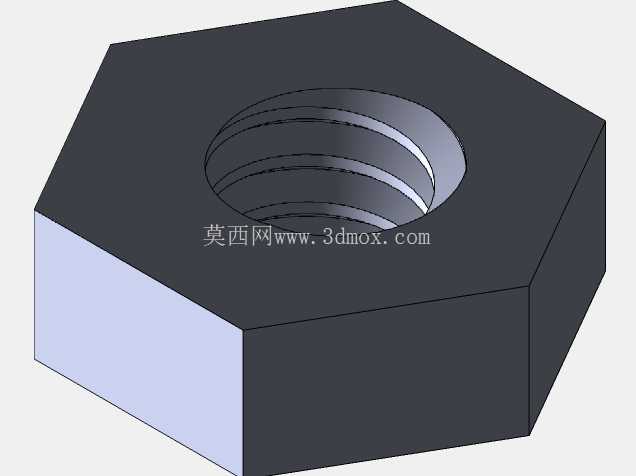

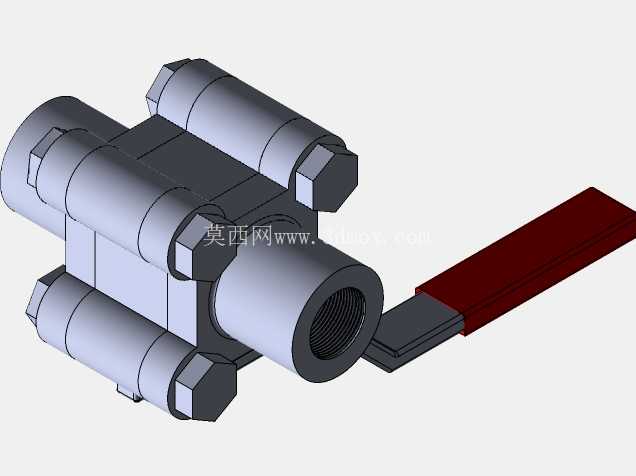

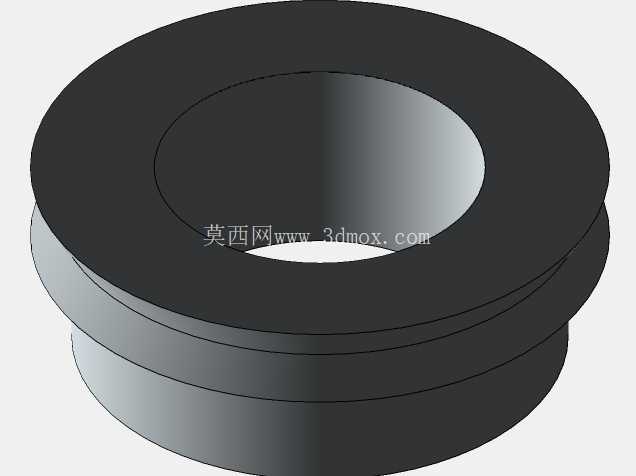

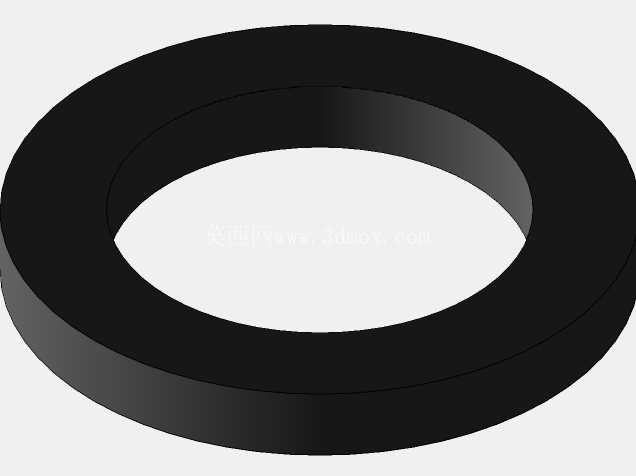

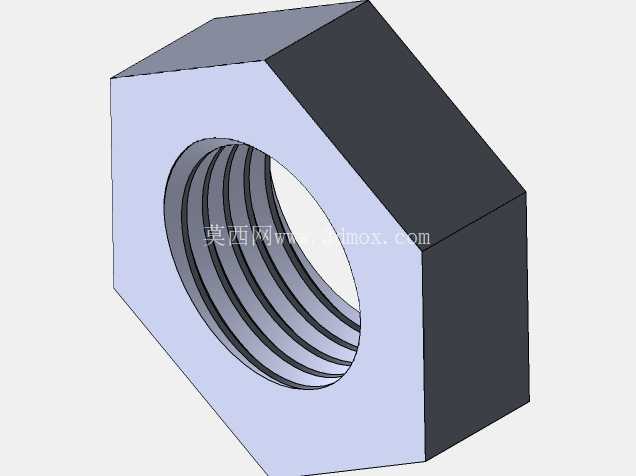

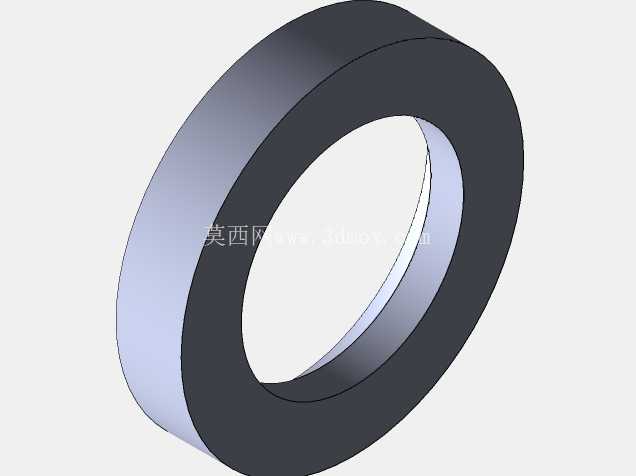

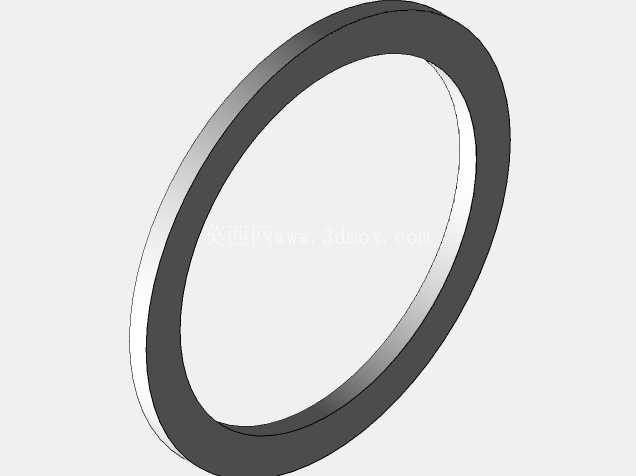

　　在化工流体输送、中小型液压站油路控制、洁净水系统管路通断控制场景中，三片式球阀的应用占比远高于同通径的一体式球阀，核心原因在于其阀体拆分式结构带来的维护便利性——无需将整个阀体从管路上拆卸，仅需松开两侧阀体与中间阀体的连接螺栓，即可取出阀芯、阀杆组件进行密封件更换或流道清理，大幅降低管路运维的停机时长。这款三片式球阀采用左右对称的三段式阀体结构，中间段容纳球形阀芯与PTFE密封阀座，左右两段通过外六角螺栓与中间段锁紧，连接位置设置环形密封槽放置静密封垫片，避免介质从阀体结合面渗漏。

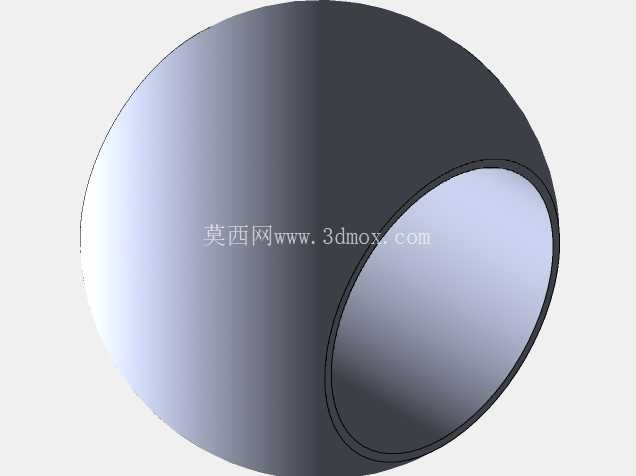

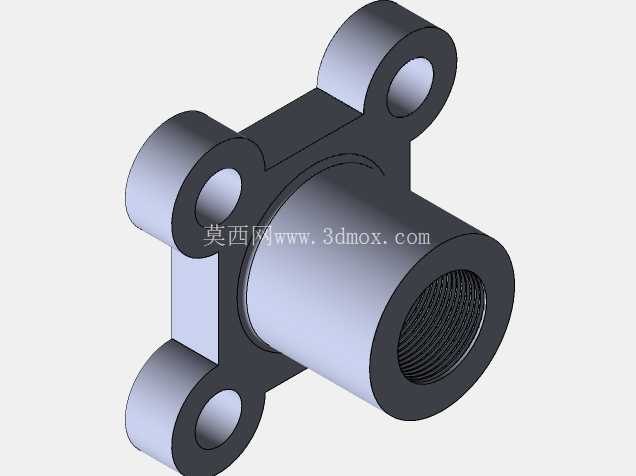

　　阀体两端采用内螺纹连接形式，适配常规低压流体输送用焊接钢管或镀锌钢管的外螺纹端头，安装时无需额外焊接法兰，仅需在管端缠绕生料带后拧入阀体即可，适合管径在DN15到DN50区间的中小通径管路使用。从结构设计逻辑来看，这款球阀的阀芯采用通孔直径与管路通径等径的全通径设计，介质流经阀体时几乎没有流阻损失，不会出现缩径球阀常见的介质压降、杂质卡滞问题，尤其适合输送含有微小固体颗粒的流体介质，比如冷却水回路、低压润滑油路等场景。

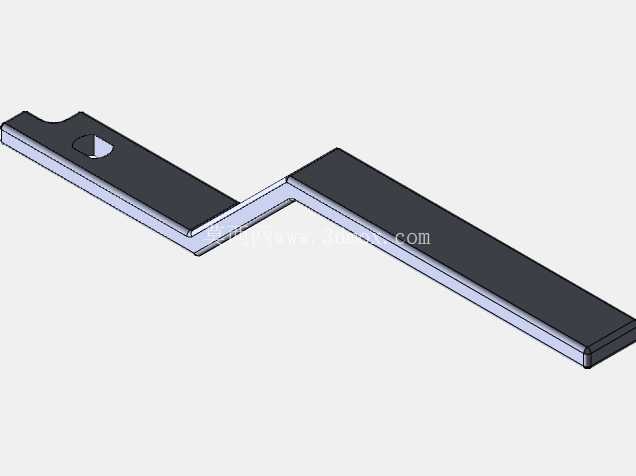

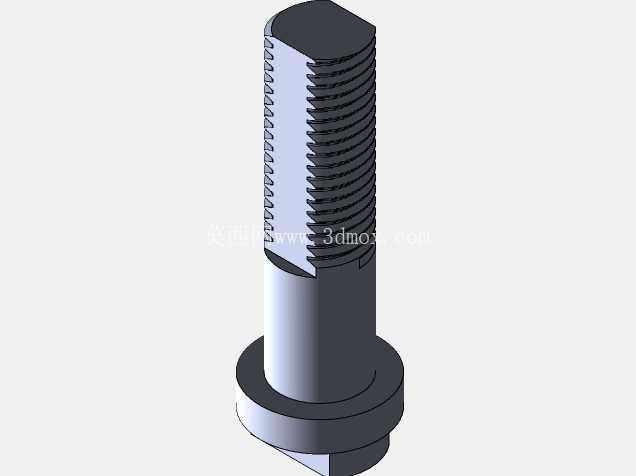

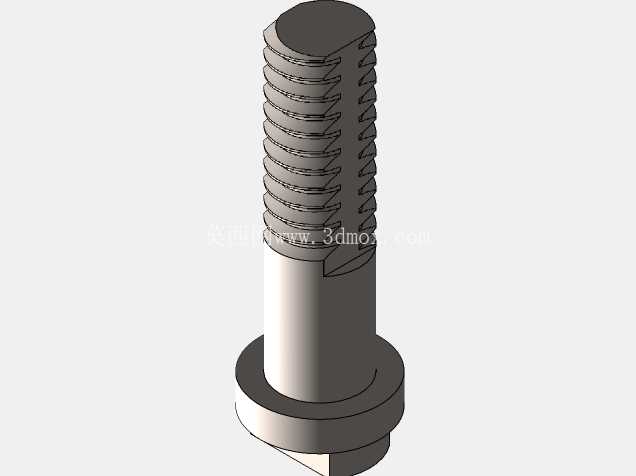

　　阀杆采用下装式结构，从阀体内部向上穿出，避免了阀杆在介质压力作用下被顶出的风险，阀杆与中间阀体的接触位置设置两道O型密封圈，分别承担低压静密封与高压动密封作用，手柄扳动时阀杆转动90度即可实现全开与全关状态的切换，手柄上的扁位结构与阀杆顶端的扁槽配合，无转动间隙，开关位置的反馈清晰，操作人员可以通过手柄的朝向直接判断阀门的通断状态，避免误操作。在安装边界上，这款球阀的整体轴向尺寸比同通径法兰球阀缩短40%左右，阀体两侧的外六角结构可以用普通活动扳手夹持固定，安装时不需要预留法兰螺栓的操作空间，仅需在手柄侧预留足够的扳动空间即可，手柄转动90度的过程中不会与相邻管路或支架发生干涉，适合布置在空间紧凑的阀组、设备内部油路板周边。

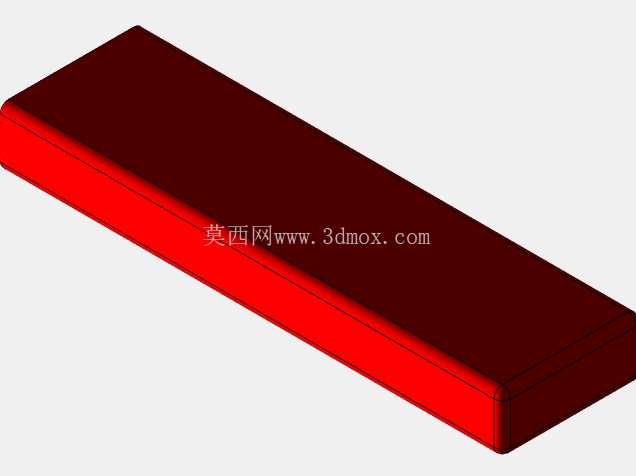

　　从实际使用的工况适配性来看，三片式结构的螺栓锁紧力可以根据密封件的磨损情况进行微调，当阀座出现轻微磨损导致内漏时，不需要直接更换整个阀门，仅需对称拧紧两侧的连接螺栓，给阀座施加额外的预紧力即可补偿密封面的磨损量，延长阀门的整体使用寿命。阀杆与阀芯的连接采用扁方传动结构，相比销钉连接的结构，传动接触面更大，在频繁开关的工况下不会出现销钉剪断、阀杆空转的问题，适合每天需要多次通断操作的工况，比如设备的冷却水路开关、灌装管路的介质通断控制等场景。流道内部的过渡位置做了圆角处理，没有尖锐的直角凸起，介质流经时不会形成湍流区，减少了流道内部的杂质沉积概率，在输送洁净介质时不会出现滞留区导致的介质变质问题，也能降低流体冲刷带来的阀体内部磨损。手柄采用扁平加长结构，扳动力矩比普通短手柄球阀降低30%左右，即使在系统带压的状态下，操作人员也可以徒手完成开关操作，不需要额外加套管增大力矩，避免了过度用力导致的阀杆变形或密封件损坏。阀体的外部结构没有多余的凸起，所有螺栓头都嵌入阀体的沉孔内，不会在安装时与周边的管线、保温层发生刮碰，外表面的平整结构也方便后续做保温层包裹，适合需要对管路进行温度控制的工况，比如热水循环系统、低温流体输送管路等场景。
