玉米烘干自动化生产设备结构设计

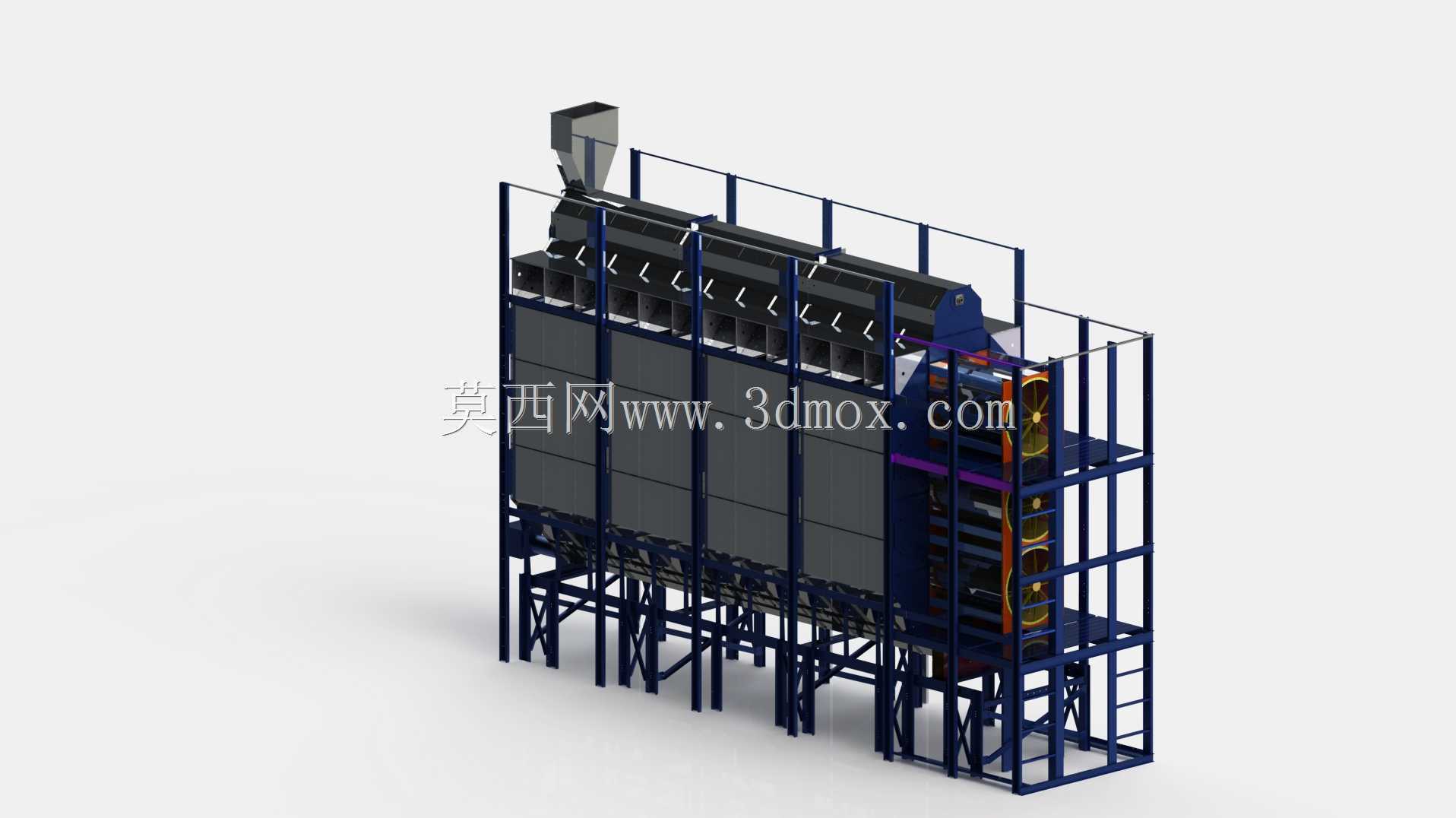

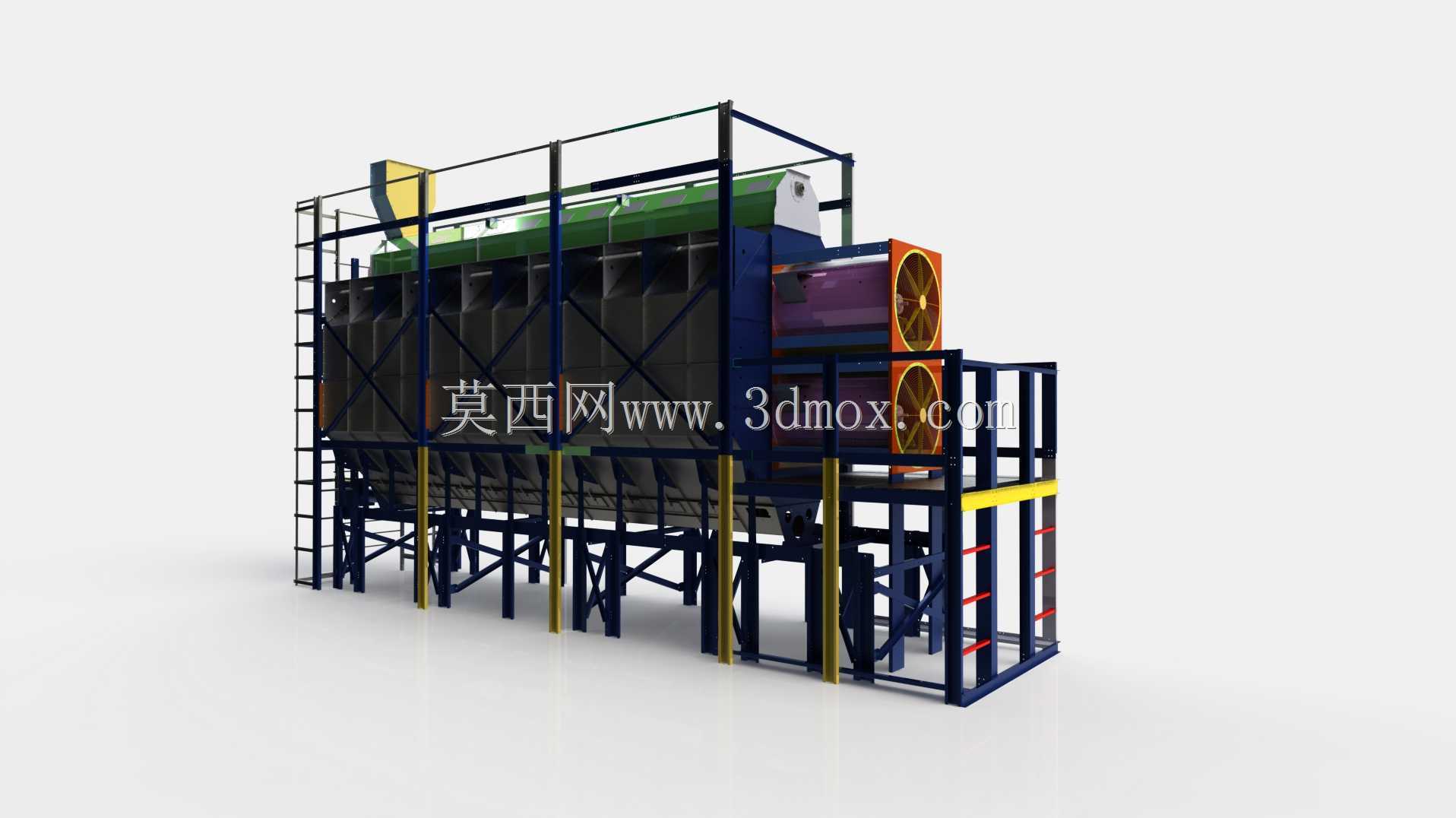

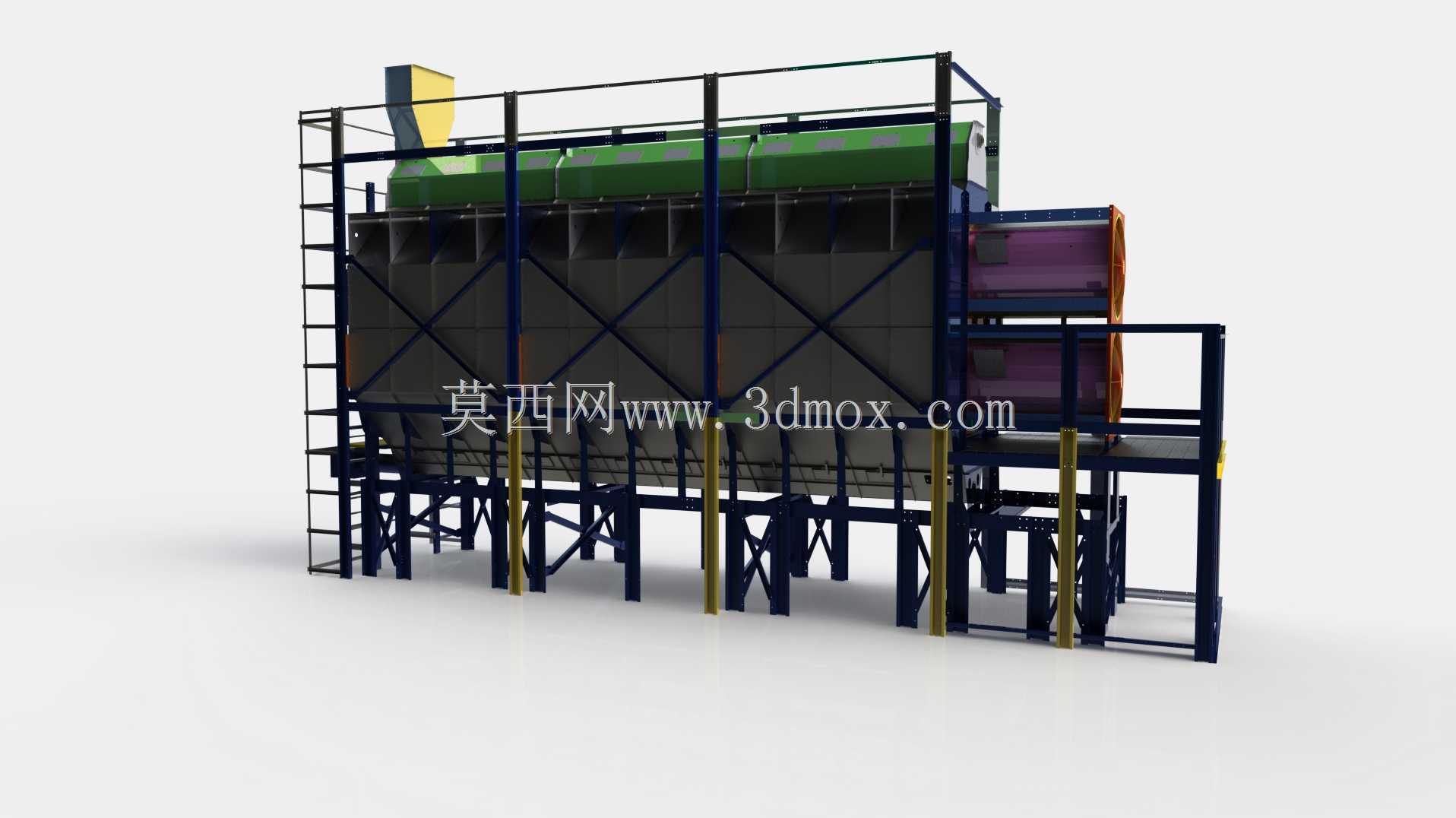

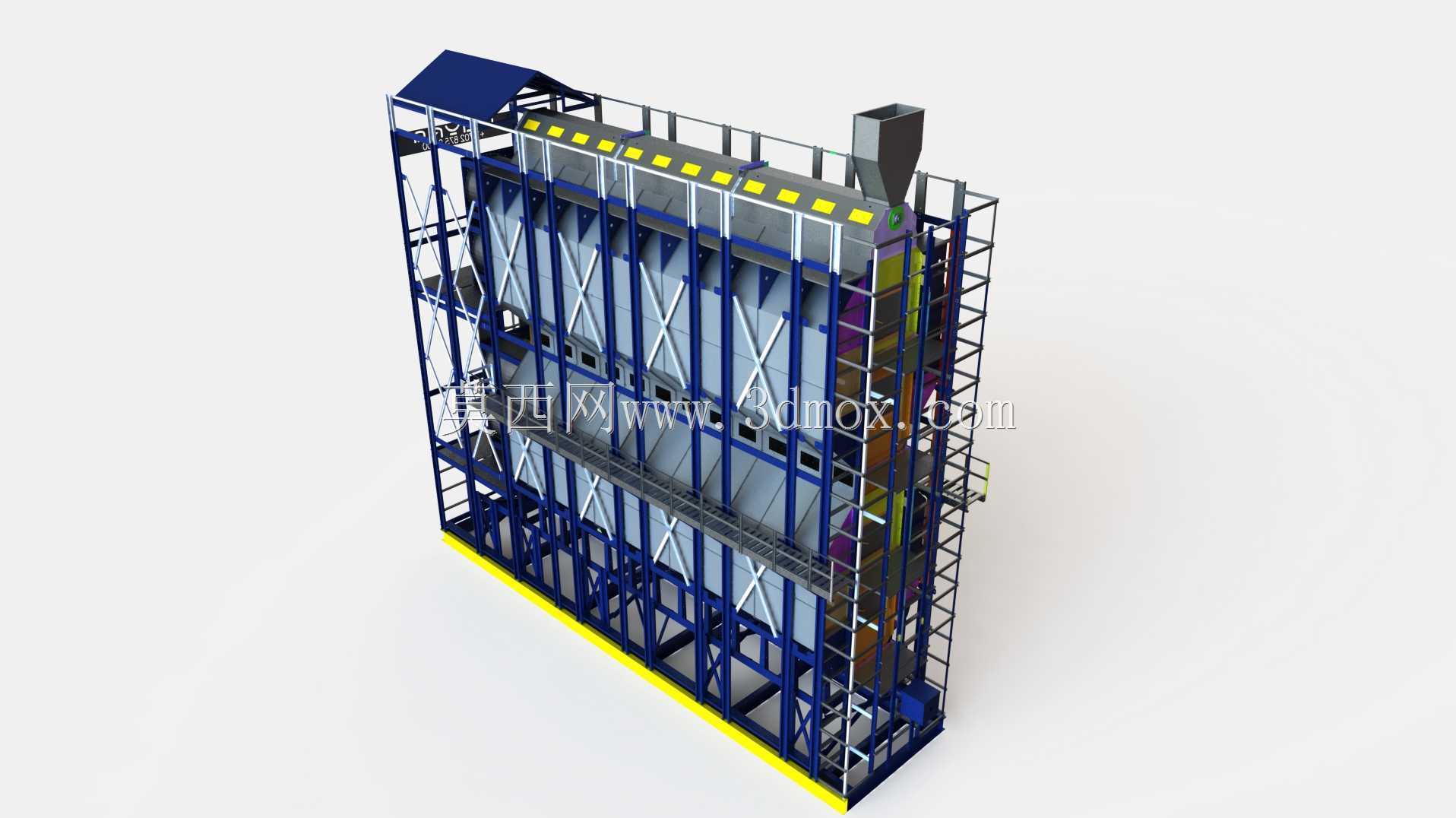

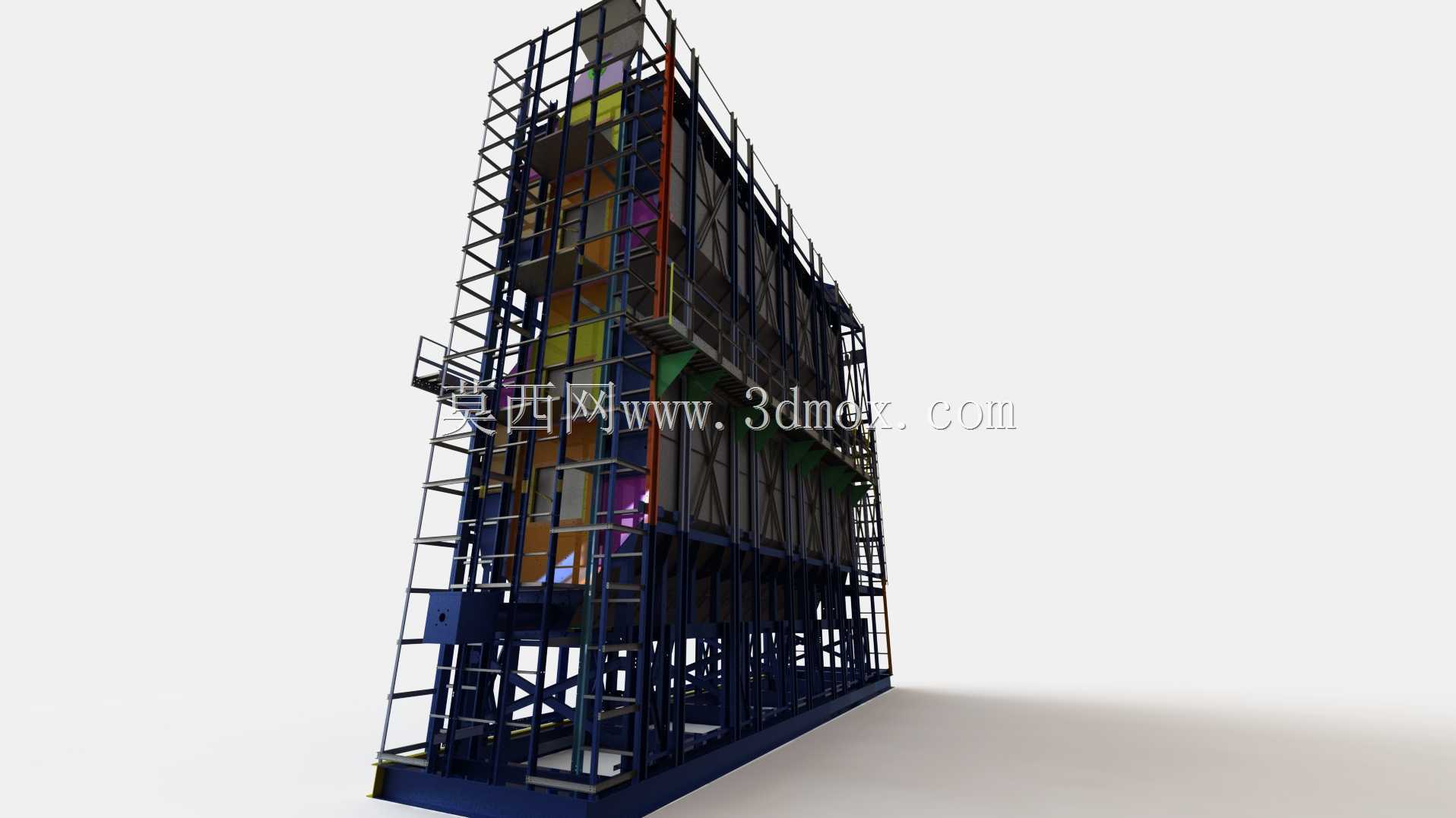

　　这套设备针对粮食产后处理环节的玉米烘干需求设计，主要应用于中小型粮食收储站点、规模化种植合作社的玉米集中干燥作业场景，解决新收获玉米含水率过高无法直接仓储、易发生霉变发芽的行业痛点。从结构布局来看，设备采用高架式钢架支撑设计，主体烘干仓体架设在离地一定高度的型钢支架上，支架预留了足够的下部空间用于出料输送装置的安装与日常检修通道布设，支撑立柱采用H型钢搭配斜向交叉撑杆做结构加强，可承受满仓状态下玉米物料的整体载荷，同时抵消烘干过程中通风系统带来的持续振动影响，避免长期运行出现结构形变。仓体侧面设置了通高的爬梯与分段式检修平台，平台周边布设标准化安全防护栏杆，方便运维人员进入仓体各段检查物料分布、通风板堵塞情况，

　　爬梯踏步采用防滑花纹钢板制作，适配粮食加工现场多粉尘、易湿滑的作业环境。设备顶部设置了进料段与废气排出口，进料端衔接前端的上料输送设备，可实现玉米物料的连续均匀进料，顶部的排风段带有导流结构，可将烘干过程中携带粮尘的湿热空气导向指定除尘区域，避免现场粉尘弥漫。仓体侧面预留了观察窗与检修门位置，观察窗采用耐高温透明板材，可在设备运行过程中直观查看内部物料的流动状态，检修门采用快开式压紧结构，需要清理内部残留、更换通风筛板时可快速开启，无需大规模拆解结构。从功能设计上，这套设备支持两种产能模式切换，常规生产状态下可实现稳定的连续烘干产出，满负荷投产状态下可提升处理通量，适配不同收储季的作业量波动需求。设备的控制系统集成了温度、料位、

　　风速的监测点位，可根据进料含水率的变化自动调整热风温度、物料在仓内的停留时间，在保证烘干后玉米含水率达到仓储标准的前提下，尽可能降低烘干过程的能耗，减少过度烘干导致的玉米破碎率升高问题。仓体内部的通风结构采用分层布设的角状通风盒，热风可均匀穿过物料层，避免出现局部烘干不均、局部过热焦糊的问题，物料依靠自身重力在仓内缓慢下移，全程无剧烈机械搅动，可最大程度降低玉米颗粒的破损率，保证烘干后的粮食品质。设备的安装边界需要考虑现场的进料、出料方向匹配，进料端需要预留上料设备的对接空间，出料端需要衔接后续的输送、仓储设备，侧面爬梯位置需要预留足够的人员操作空间，顶部排风段需要对接除尘风网，整体安装基础需要做硬化处理，

　　按照支撑立柱的点位预埋固定螺栓，保证设备运行的整体稳定性。在建模过程中，所有钢架连接节点都按照实际焊接、螺栓连接的工艺要求做了细节还原，仓体的板材拼接、加强筋布设都符合粮食加工设备的结构强度要求，各部件的装配间隙、检修空间都按照实际运维需求预留，可直接用于设备的结构校核、生产下料参考，也可作为粮食加工产线规划的布局参考模型，帮助设计人员快速完成整线的排布设计，提前预判安装过程中可能出现的空间干涉问题。
