工业级交流稳压器柜体结构三维设计

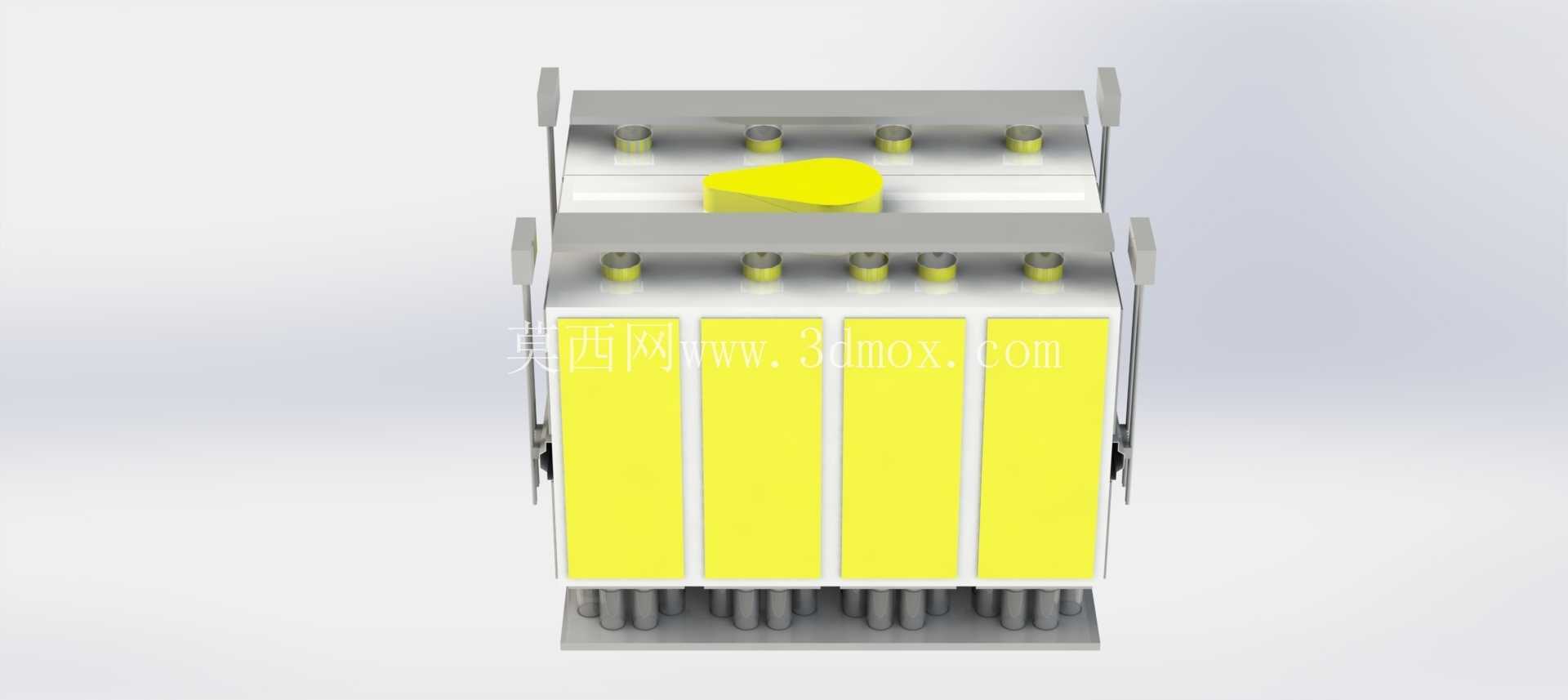

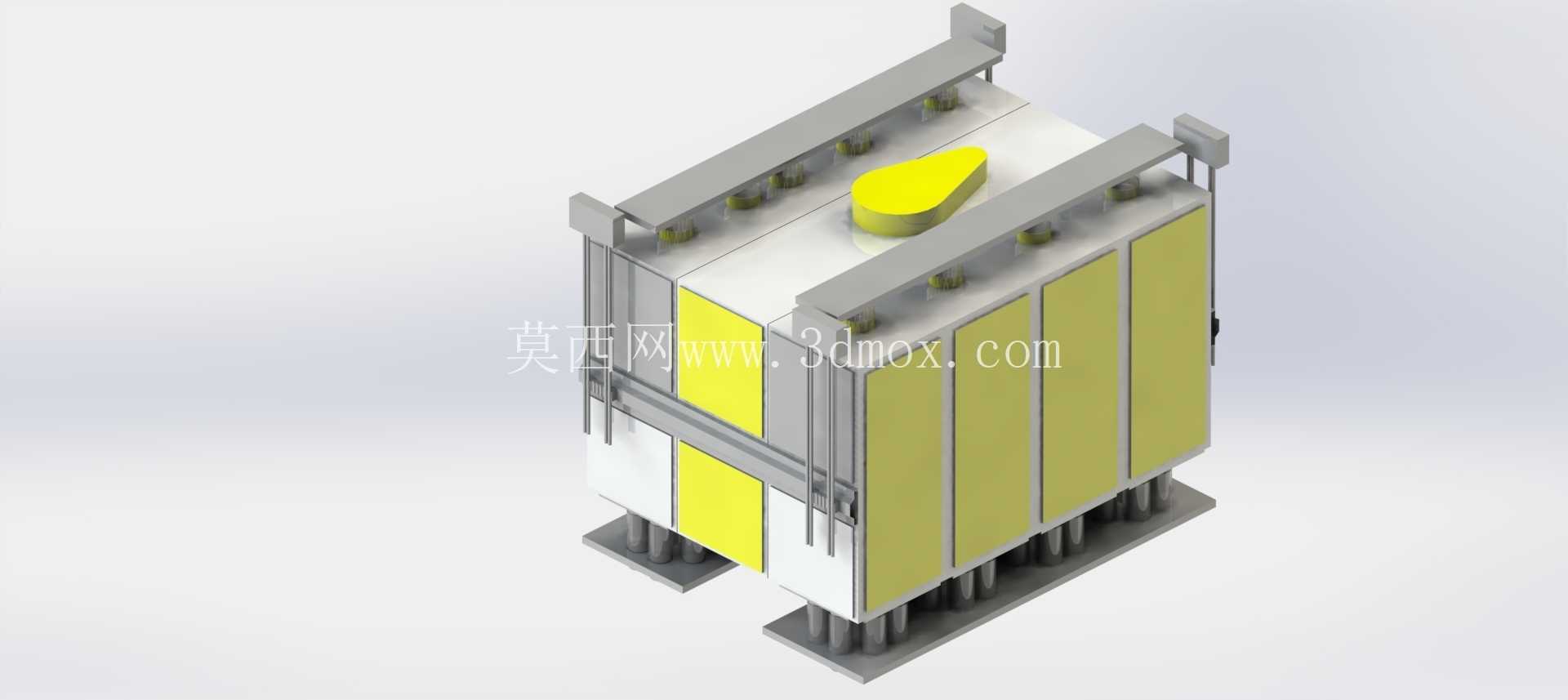

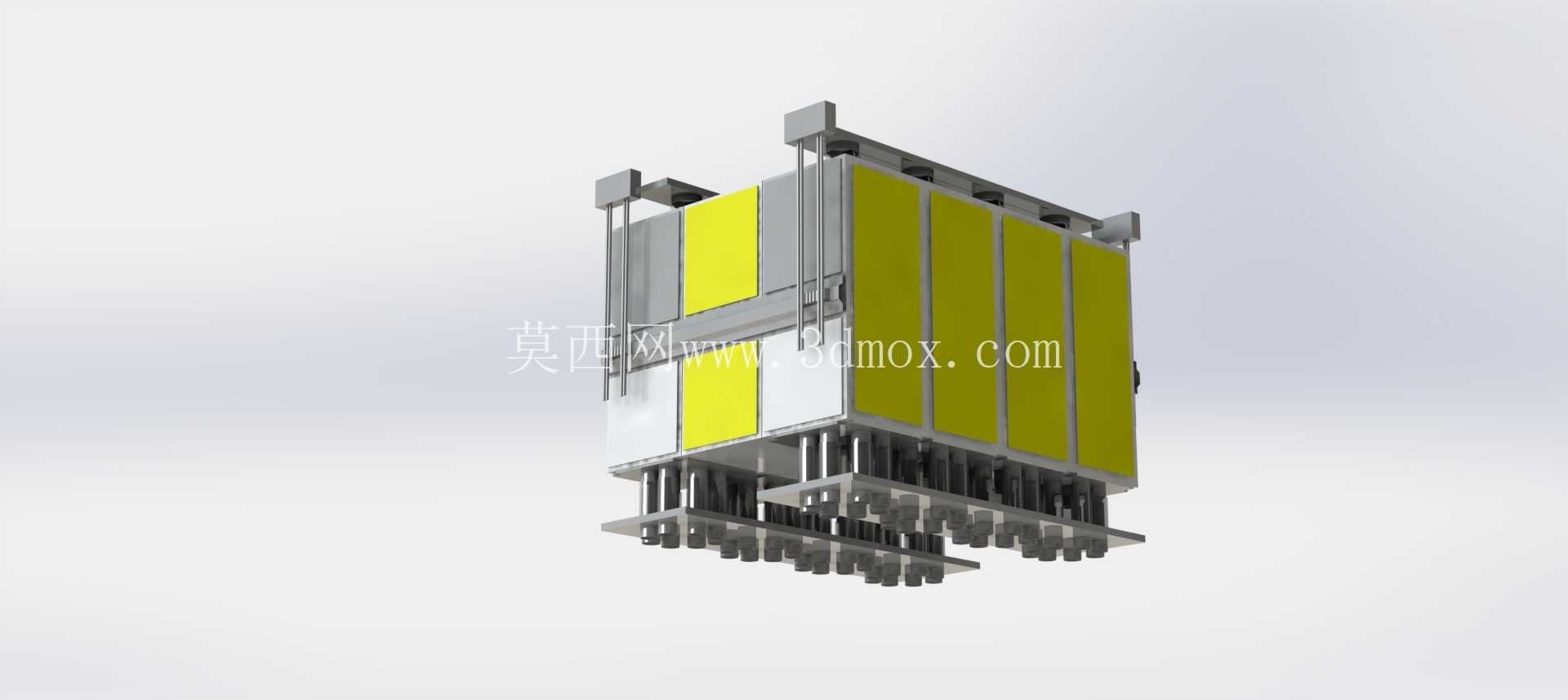

　　这款交流稳压器的结构设计，首先要匹配工业厂区配电、车间精密设备供电的实际场景——不少机加工车间的数控车床、精密测量设备对输入电压波动容忍度极低，电网电压波动超过±5%就可能触发设备报警、加工尺寸超差甚至伺服驱动烧毁，这类稳压器就是串接在电网进线与负载设备之间，通过内部调压结构把波动的输入电压稳定在额定输出区间，保障后端设备连续稳定运行。从结构布局来看，整体采用立式方箱结构，底部设置了带绝缘垫的安装支脚，支脚的排布间距预留了现场地脚螺栓安装的操作空间，安装时不需要额外焊接过渡支架，直接通过膨胀螺栓固定在电缆沟上方的混凝土地面即可，底部支脚的高度预留了进出线电缆的弯曲半径空间，避免大截面电力电缆弯折过度损伤绝缘层。

　　柜体侧面采用分块式防护面板设计，面板与内部框架通过卡扣加侧边固定螺栓连接，日常巡检时可以快速拆卸单块面板检查内部绕组、调压机构的运行状态，不需要整体拆解柜体外壳，大幅降低现场运维的工作量；面板表面做了醒目的黄白分色涂装，黄色区域对应内部带电绕组的安装位置，起到现场安全警示作用，避免运维人员误触带电部位。柜体顶部设置了凸起的绝缘操作端护罩，护罩做了圆弧过渡处理，没有尖锐棱角，既可以避免日常巡检时磕碰伤人，也能防止车间顶部落灰、滴水直接落到内部调压操作机构上，护罩与柜体框架的连接采用可拆卸式结构，后期检修调压机构时可以直接整体取下护罩，预留足够的操作空间。框架部分采用型钢拼接焊接结构，所有焊接位置都做了打磨清渣处理，

　　拼接处的形位公差控制在合理范围，保证内部绕组、铁芯组件安装时不会出现干涉，框架的承重梁位置做了加厚处理，能够承载内部铁芯、绕组的总重量，即使在运输过程中出现颠簸，也不会出现框架变形导致内部组件移位的问题。柜体两侧预留了通风散热的间隙通道，内部绕组运行时产生的热量可以通过自然对流从侧边间隙排出，不需要额外加装强制风冷风机，既降低了设备自身的能耗，也减少了后期风机维护、更换的工作量，适合长期无人值守的配电场景使用。从安装边界来看，柜体的整体宽度、深度尺寸适配常规工业配电柜的并列安装间距，多台稳压器并排安装时，相邻柜体之间预留的散热间隙符合低压配电设计规范的要求，不需要额外调整柜体排布间距；柜体顶部的净空高度预留了母线排连接的操作空间，

　　现场进行母排搭接时，操作人员可以在柜体顶部完成螺栓紧固、绝缘包裹等操作，不会出现操作空间不足的问题。设计过程中还考虑了现场吊装的需求，柜体顶部框架的四个角位置预留了吊装孔位，吊装时钢丝绳可以直接穿入孔位起吊，不需要额外焊接吊耳，吊装过程中柜体的重心位置经过校核，起吊后不会出现倾斜、侧翻的风险，能够保障现场安装吊装的安全性。内部组件的安装导轨采用标准化设计，后期如果需要更换同规格的绕组、调压模块，可以直接在原有导轨上拆装，不需要重新打孔加工，降低了后期设备改造、升级的加工成本。柜体的进出线位置设置在底部后侧，对应现场电缆沟的出线方向，电缆接入后可以直接通过柜体内部的走线槽连接到对应接线端子，走线槽的排布避开了内部发热组件的位置，避免电缆长期处于高温环境下加速绝缘老化，延长电缆的使用寿命。
