手推式混凝土地面清洁打磨设备

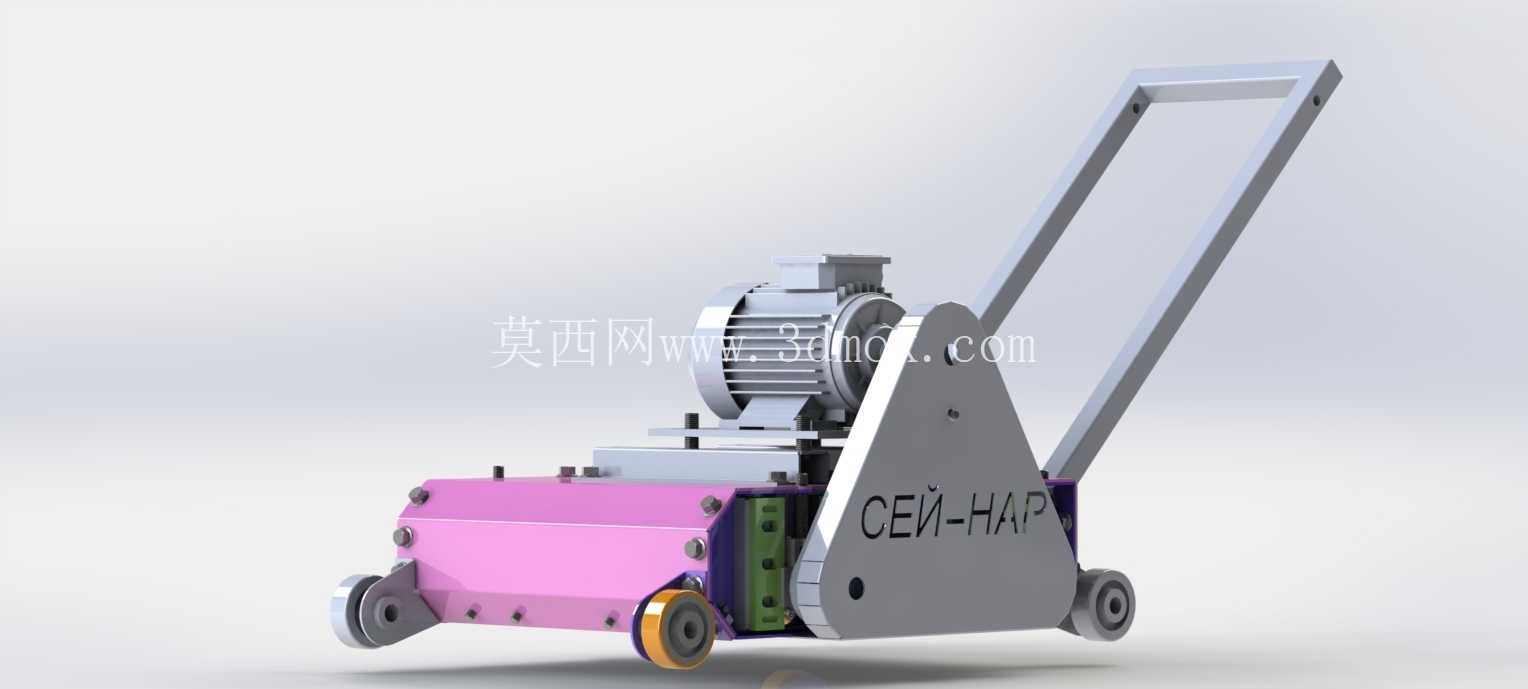

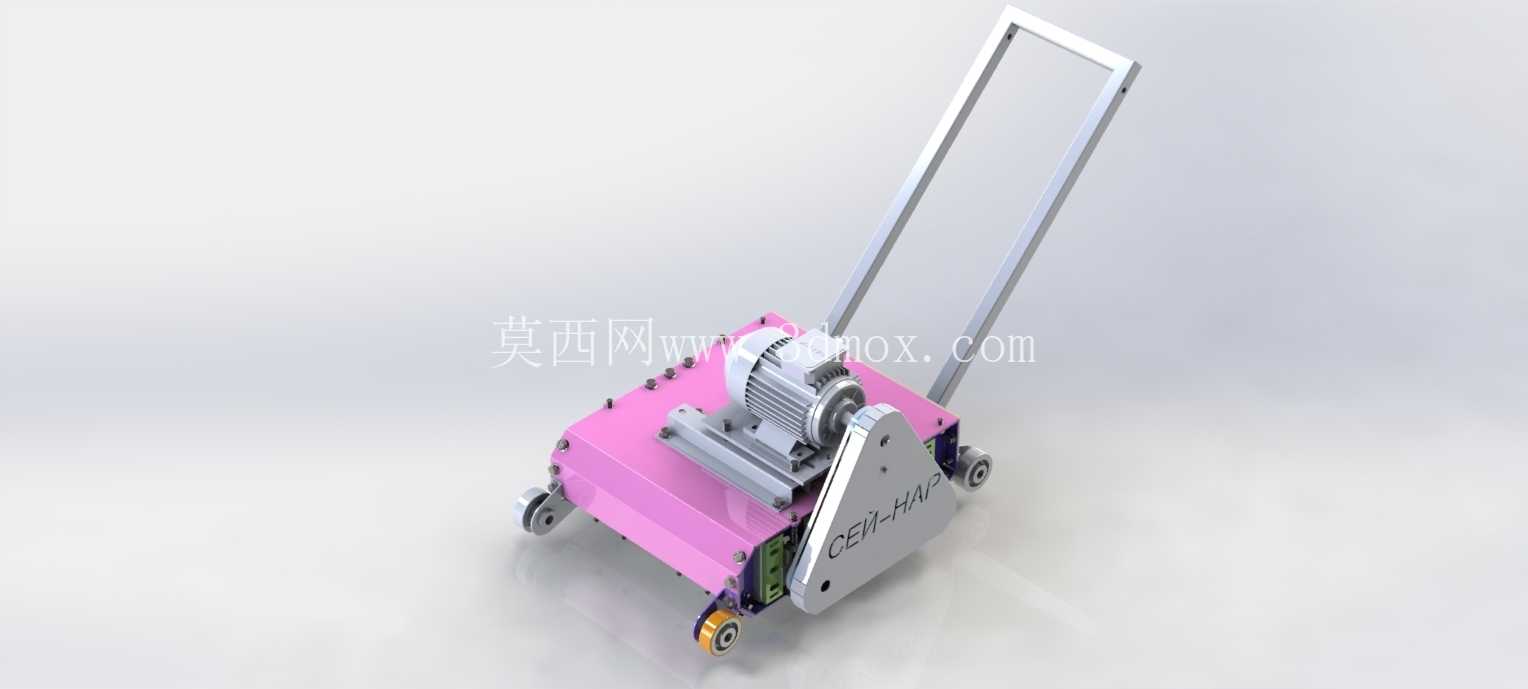

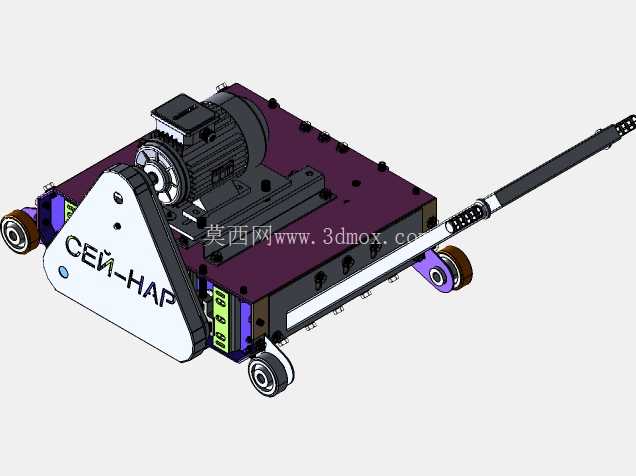

　　这款手推式混凝土地面处理设备，主要面向建筑施工收尾、旧地坪翻新、厂房地面维保等场景，解决现浇混凝土表面浮浆、落地灰渣、固化剂残留、轻度凸起错台的清理作业需求，替代传统人工手持角磨机打磨的低效作业模式，降低施工人员的劳动强度，同时避免手持设备作业时的打磨纹路不均、边角处理不到位的问题。设备采用手推自走式结构设计，操作扶手采用倾斜式铝合金方管焊接成型，扶手高度适配多数成年操作人员的自然握持姿态，作业时无需弯腰俯身，长时间操作不易产生疲劳，扶手与主机架的连接位置设置有减震胶垫，可阻隔打磨作业时产生的高频振动传递至握持部位，降低操作时的振手感。主机的打磨工作舱采用钢板折弯焊接成型，舱体底部边缘设置有可拆卸的尼龙挡尘刷，作业时刷体与地面紧密贴合，可阻挡打磨产生的粉尘向外飞溅，配合外接吸尘接口即可实现无尘作业，避免施工扬尘对作业环境的影响。动力单元采用卧式安装的异步电动机，电机输出轴通过带传动结构连接打磨辊主轴，带传动结构可在打磨遇到硬质凸起时起到过载缓冲作用，避免电机堵转烧毁，同时传动结构的维护更换成本更低，适配工地现场的简易维保条件。

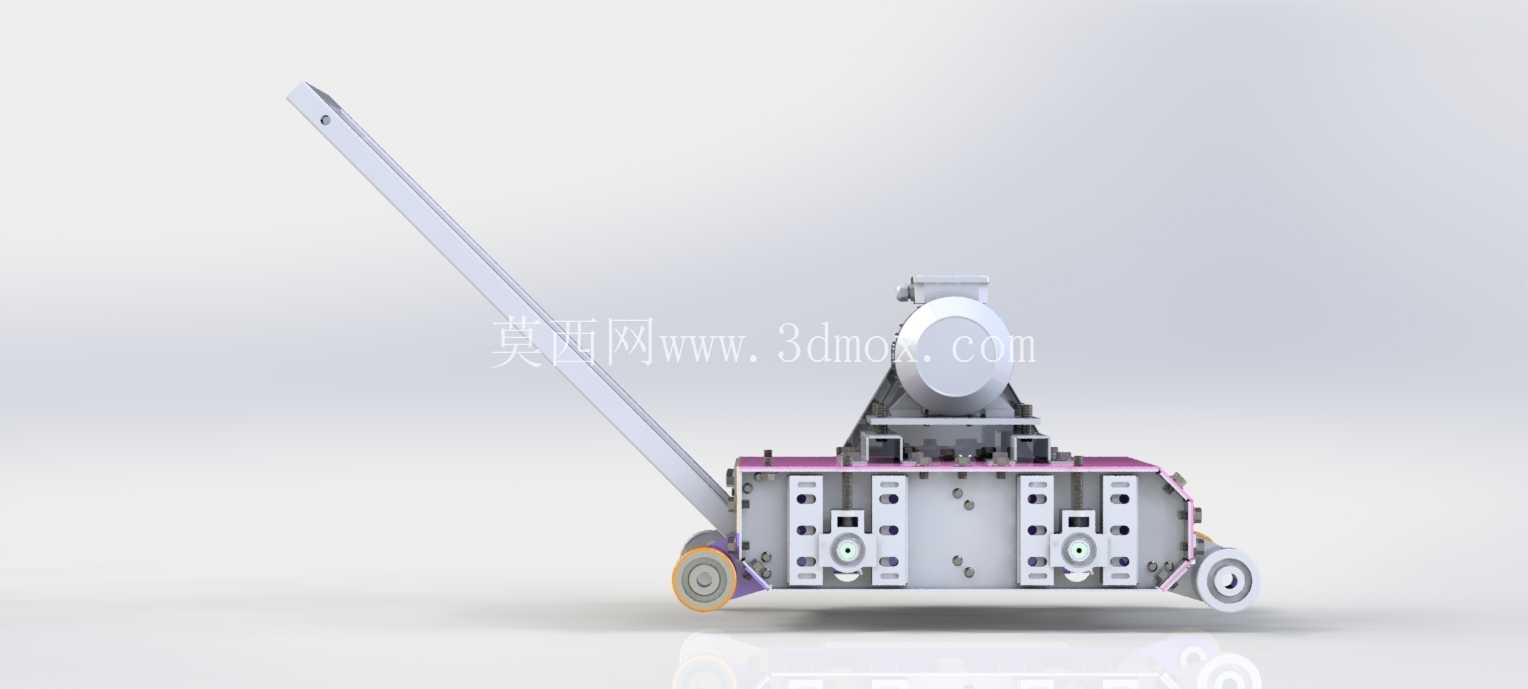

　　打磨辊采用快拆式结构设计，可根据作业需求更换不同粒度的打磨磨头、钢丝刷辊或者合金刀头，分别应对浮浆清理、锈迹去除、旧涂层铲除等不同作业工况，辊轴两端采用带座轴承固定在机架侧板上，轴承座位置设置有调节螺杆，可微调打磨辊的离地高度，控制单次打磨的切削深度，避免单次进刀过深导致电机负载过大或者打磨深度超标。设备的行走轮采用前小后大的布局，前部两个定向小轮承担打磨舱前端的支撑，后部两个万向脚轮带刹车结构，设备转场移动时可将打磨辊抬升锁定，依靠脚轮实现灵活转向，作业时放下打磨辊即可依靠设备自重提供打磨下压力，无需操作人员额外施加向下的压力。

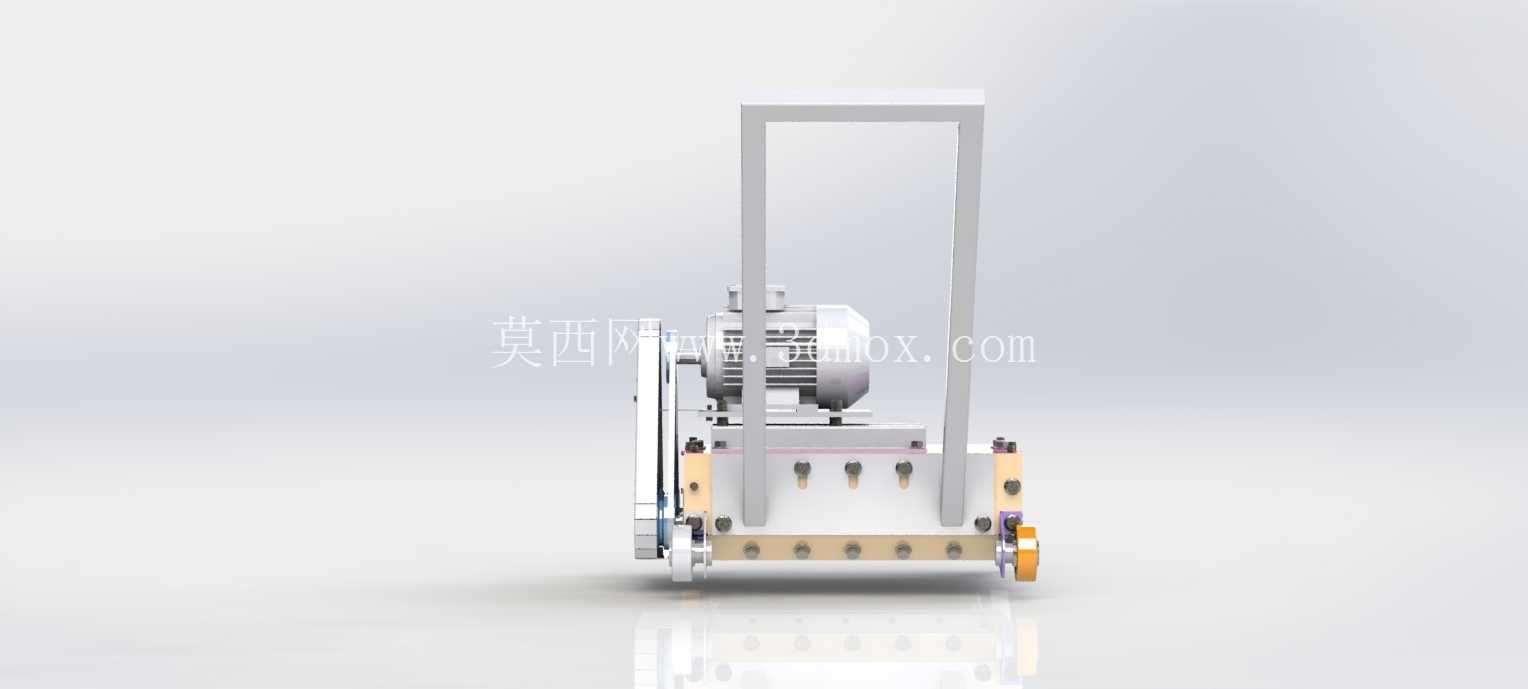

　　设备的整体宽度控制在600毫米以内，可顺利通过常规的室内门洞、施工电梯入口，适配狭小空间内的作业需求，整机长度不含扶手时约为450毫米，扶手竖起时总高度约为1100毫米，扶手可通过快拆螺栓实现折叠，折叠后整机高度可降至500毫米以内，方便放入普通面包车的后备箱进行转场运输。设备的电气控制盒集成在扶手的握持位置附近，设置有防水型启停按钮与过载保护开关，线缆采用重型橡套电缆，可适应工地现场拖拽、踩踏的恶劣使用条件，电缆接口位置设置有防拉脱的线卡，避免拖拽时线缆接头松动脱落。机架侧板上设置有透明的观察窗口，作业时可随时观察内部磨头的磨损情况以及打磨作业的状态，无需频繁停机开盖检查。

　　设备的整机重量控制在80公斤左右，单人即可完成短距离的推移转场，作业时的打磨幅宽为400毫米，单次推进即可完成400毫米宽度的地面清理，作业效率是人工手持打磨设备的6至8倍，打磨后的地面平整度均匀，无明显的打磨接痕，可直接进行后续的地坪漆涂刷、固化剂抛光等工序。在设计过程中，重点优化了设备的重心位置，将电机与配重块集中布置在打磨辊的正上方，确保打磨压力均匀分布在整个打磨幅宽上，避免出现两端打磨浅、中间打磨深的问题，同时机架的所有焊接位置都做了去应力处理，避免长时间振动作业导致焊缝开裂，所有外露的金属部件都做了喷塑防锈处理，可适应工地潮湿、多粉尘的使用环境，延长设备的使用寿命。设备的维护点位都设计在易触及的位置，日常检查皮带松紧度、更换磨头、清理挡尘刷都无需复杂的专用工具，现场施工人员经过简单培训即可完成常规的维保操作，降低设备的使用门槛。
