手动进料式香蕉纤维提取设备结构设计

　　这款手动进料的纤维提取设备，主要面向热带经济作物加工场景，针对香蕉茎秆这类高纤维含量农业废弃物的资源化处理需求设计，可将收割后废弃的香蕉假茎通过机械碾压、刮削作用，分离出其中韧性较强的植物纤维，用于后续纺织、造纸、环保复合材料制备等生产环节，解决产区香蕉茎秆随意丢弃造成的有机质浪费与田间环境污染问题，适配小型农户、村级加工点这类小规模生产场景，无需配套大功率动力输入即可完成基础纤维提取作业，降低农业副产物资源化的入门门槛。

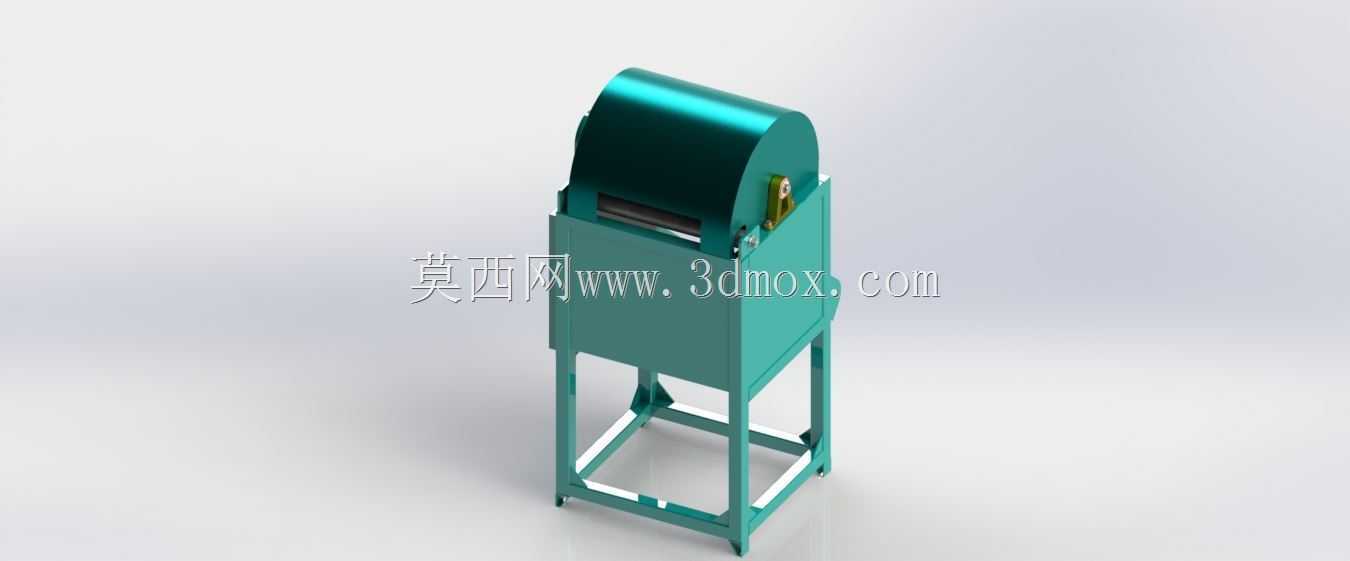

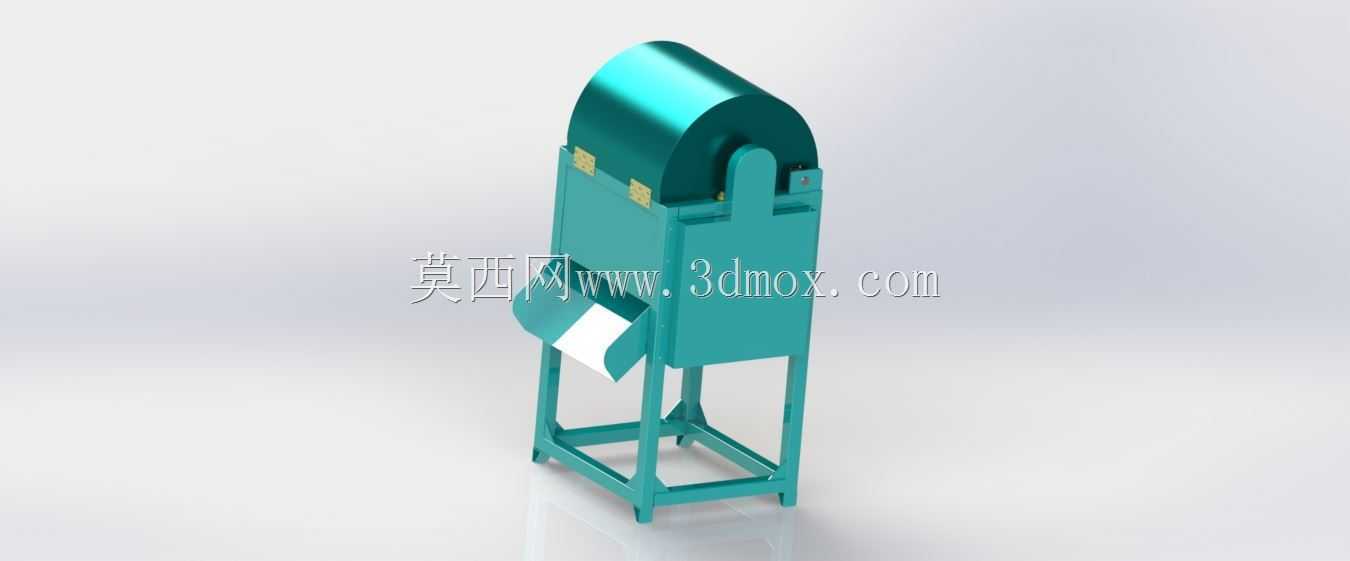

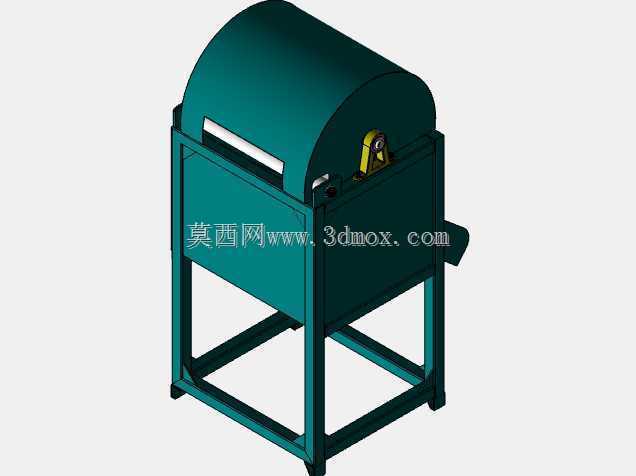

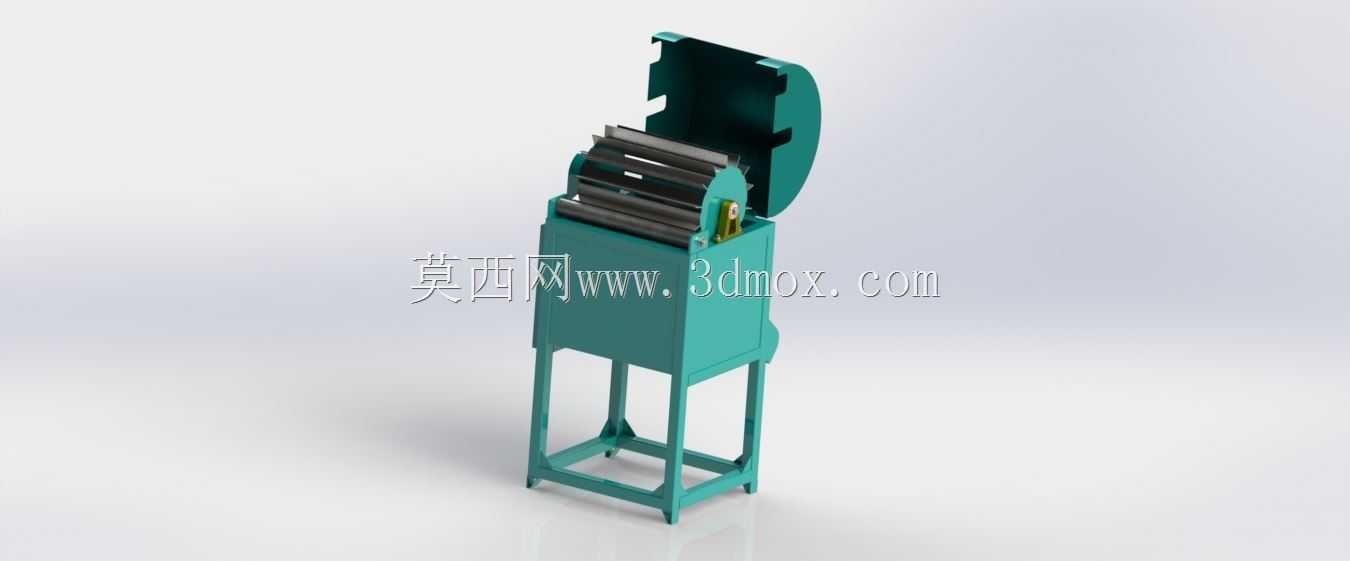

　　从结构设计逻辑来看，设备整体采用立式框架布局，底部为方管焊接成型的四脚支撑机架，机架底部预留了地脚安装孔位，可直接通过膨胀螺栓固定在硬化水泥地面上，整体安装占地长度约720mm、宽度约580mm，整机高度约1350mm，作业时操作人员站立在设备进料侧即可完成送料操作，无需搭建额外操作平台，适配乡村加工点有限的厂房空间条件。上部的作业腔体采用钢板折弯焊接成型，一侧设置可向上翻转开启的弧形防护盖，防护盖与腔体通过销轴铰接，日常维护、清理辊轴间隙残留纤维时可直接掀开护盖，无需拆解整机结构，护盖闭合后可完全遮挡内部碾压辊组，避免作业过程中茎秆碎屑飞溅伤人，同时防止操作人员误触运转的辊轴引发安全事故。

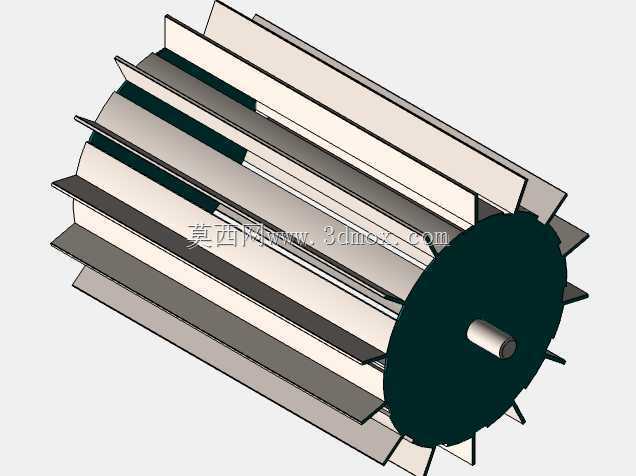

　　核心作业单元为平行排布的多组碾压刮削辊轴，辊轴表面加工有均匀分布的凸棱与刮齿，手动将预处理切段后的香蕉假茎从进料口送入后，辊轴相对转动产生的挤压力先破坏茎秆的薄壁组织结构，再通过刮齿将纤维与薄壁组织、汁液分离，纤维顺着辊轴间隙从出料端排出，废渣与汁液则从腔体下部的排渣口落下，可直接收集作为有机肥原料还田。辊轴的轴承座采用外置式安装设计，固定在腔体两侧的安装板上，轴承座位置预留了调节螺栓孔，可通过调整螺栓改变相邻辊轴的间隙，适配不同成熟度、不同直径的香蕉假茎加工需求，避免间隙过小造成纤维过度碾压断裂，或是间隙过大导致纤维分离不彻底的问题。

　　进料端设置了导向挡板，挡板采用向内倾斜的角度设计，可引导操作人员送入的茎秆准确进入辊轴咬合区域，避免送料偏移造成的卡料问题。手动进料的设计省去了复杂的自动送料机构，既降低了设备制造成本，也让设备可适配无稳定电力供应的偏远产区作业，仅需搭配小功率柴油机或是人力驱动机构即可完成作业，设备整体拆解后可通过小型农用运输车转运，适合在不同种植片区流动作业，减少原料长距离运输的成本。

　　从结构建模的细节来看，机架的方管连接处均设计有三角形加强筋板，可提升机架整体抗扭刚度，避免作业过程中辊轴转动产生的振动导致机架焊缝开裂；所有与物料接触的金属部件均做了圆角钝化处理，避免尖锐棱角刮断提取出的长纤维，同时也减少操作人员送料时被划伤的风险；排渣口下方预留了足够的废渣收集空间，可直接放置收纳筐承接分离出的废渣，无需额外设置导流结构。设备的重心集中在下部机架区域，作业时整体稳定性较好，即使处理直径较大的茎秆产生冲击载荷，也不会出现设备倾翻的问题，无需额外加装配重块。

　　在实际应用场景中，这类小型纤维提取设备可填补大型工业化纤维加工生产线覆盖不到的产区空白，单台设备每小时可处理约120kg香蕉假茎，提取的纤维干重占比约3.5%，纤维长度可保持在800mm以上，满足后续初加工的原料要求。相比传统的手工刮取纤维方式，机械提取的效率提升15倍以上，且纤维的分离均匀度更好，残留的薄壁组织占比更低，可减少后续纤维漂洗、梳理的工序工作量。设备的易损件主要为辊轴表面的刮齿，刮齿采用可拆卸的螺栓固定结构，磨损后可单独更换，无需整体更换辊轴，降低设备长期使用的维护成本。
