玉米脱粒研磨一体化农用加工设备

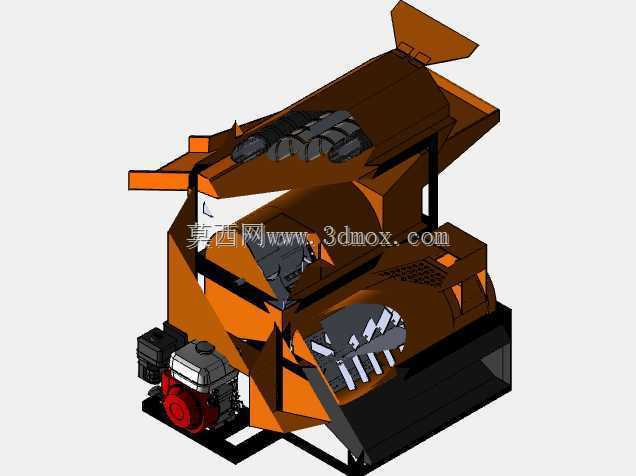

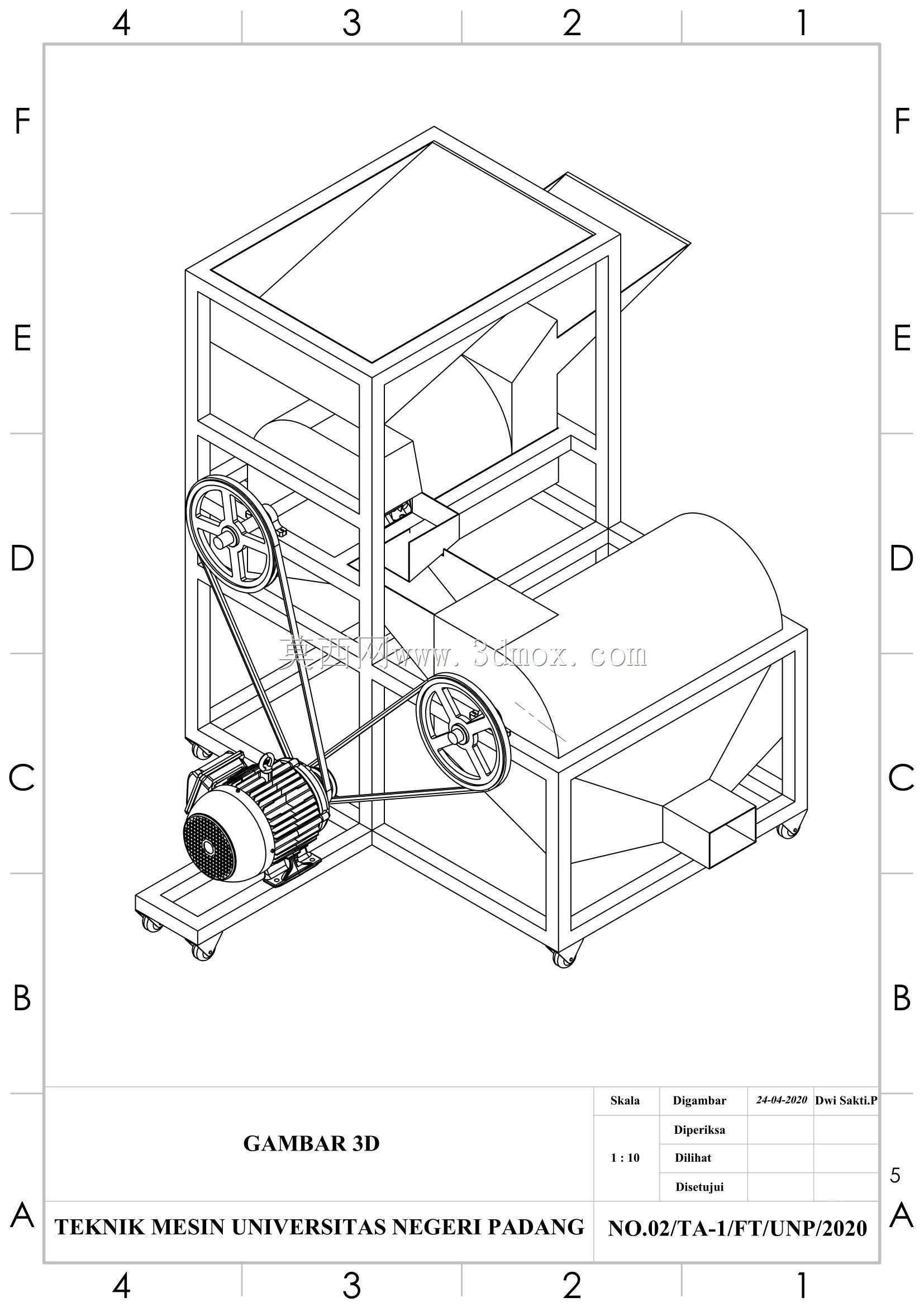

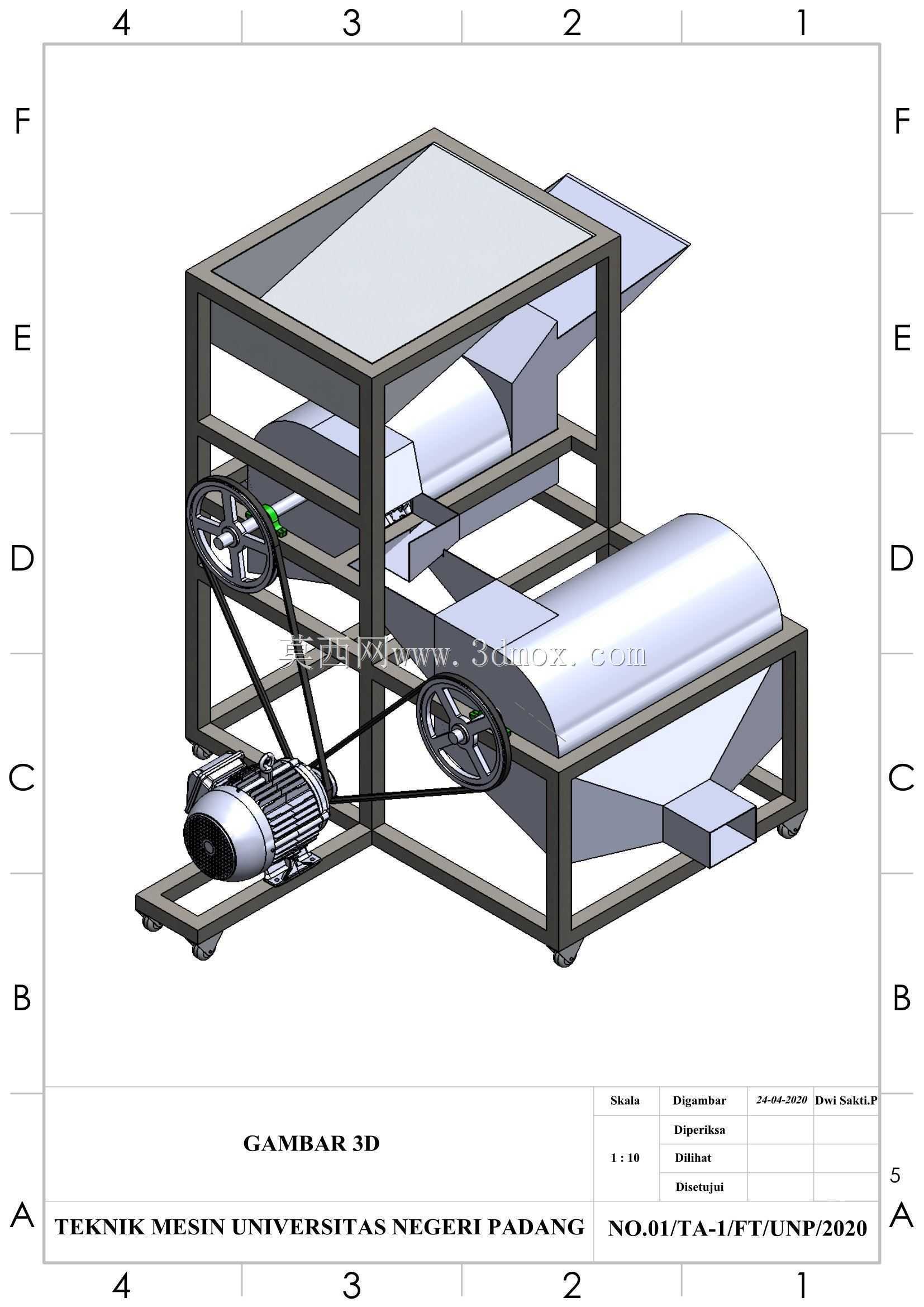

　　这款玉米脱粒研磨一体化设备，是面向农户粮食初加工场景打造的农用作业机械，三维建模完整还原了整机从动力输入、果穗脱粒到籽粒研磨的全流程结构，可直接用于小型粮食加工装备的结构设计参考、农机选型演示以及教学实训场景。设备整体采用紧凑式撬装布局，所有功能模块集成在同一钢制机架上，无需复杂的现场土建安装，在农户庭院、村级粮食加工点、小型农场晒场等场地都可直接就位作业，适配无固定加工厂房的分散式农业生产需求，单台设备即可完成以往需要脱粒机、粉碎机两台设备接力完成的加工工序，减少农户设备购置成本与物料转运的工作量。

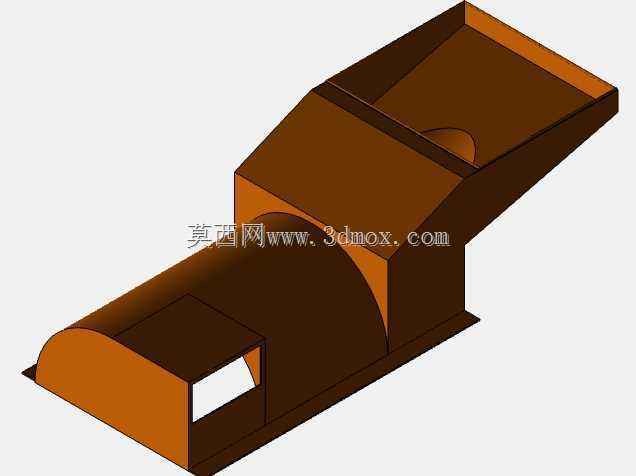

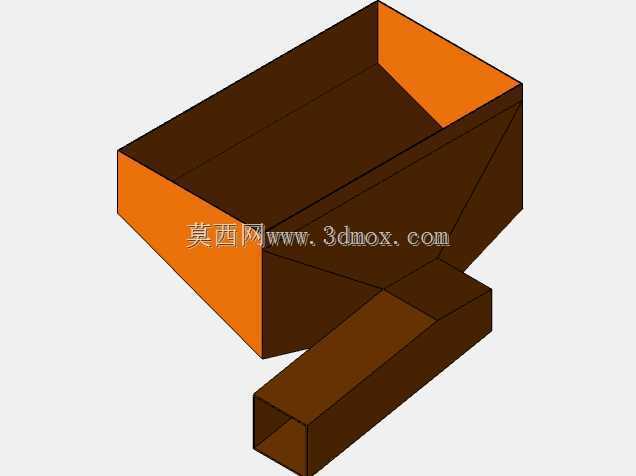

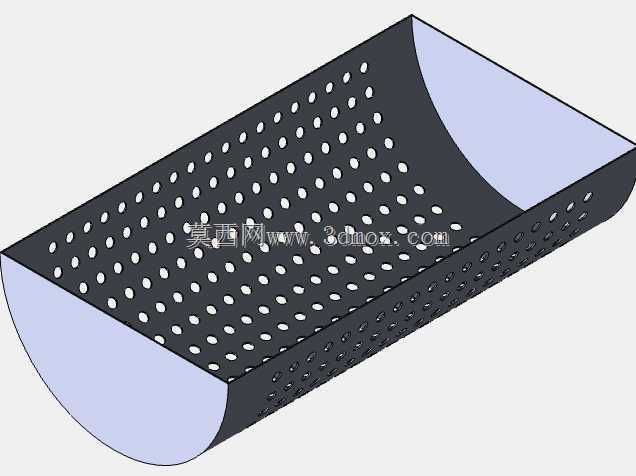

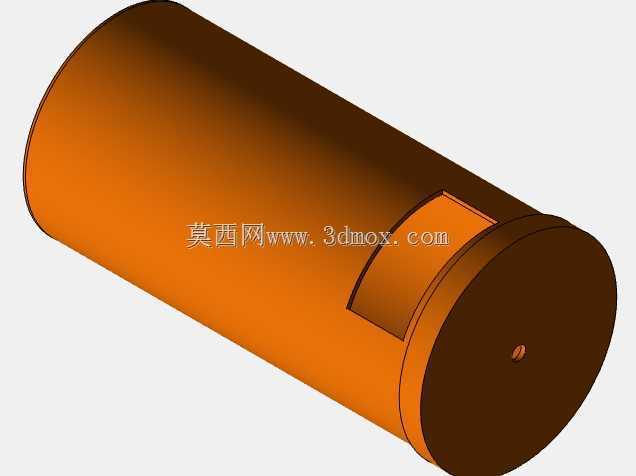

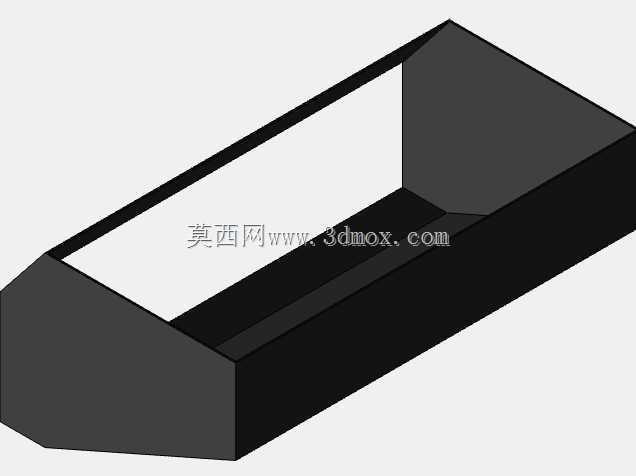

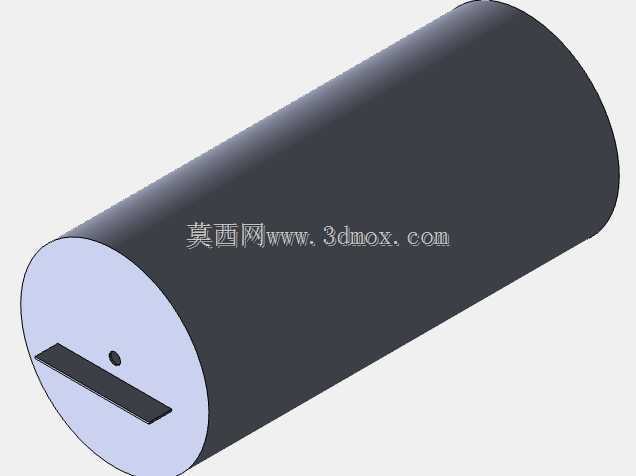

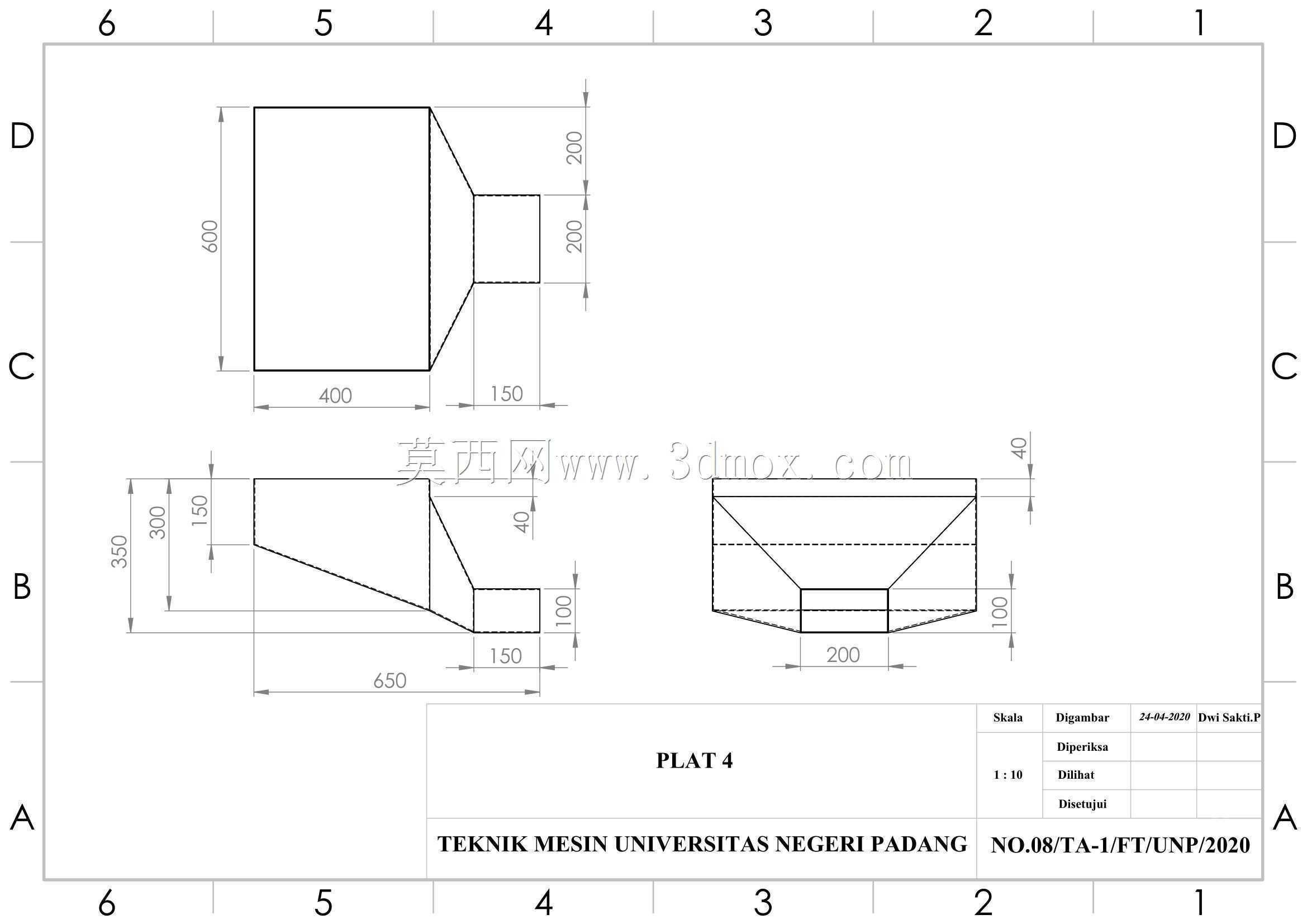

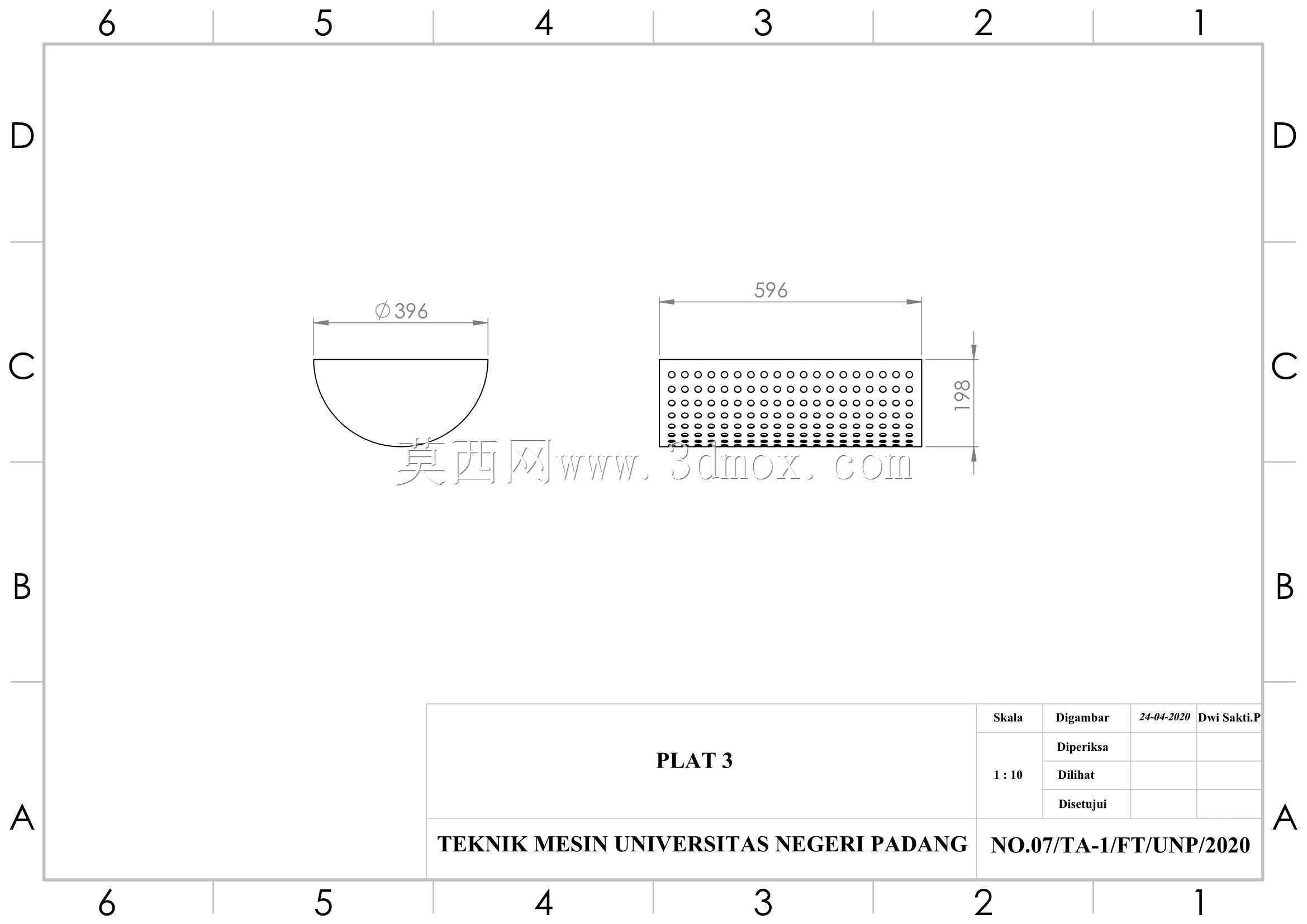

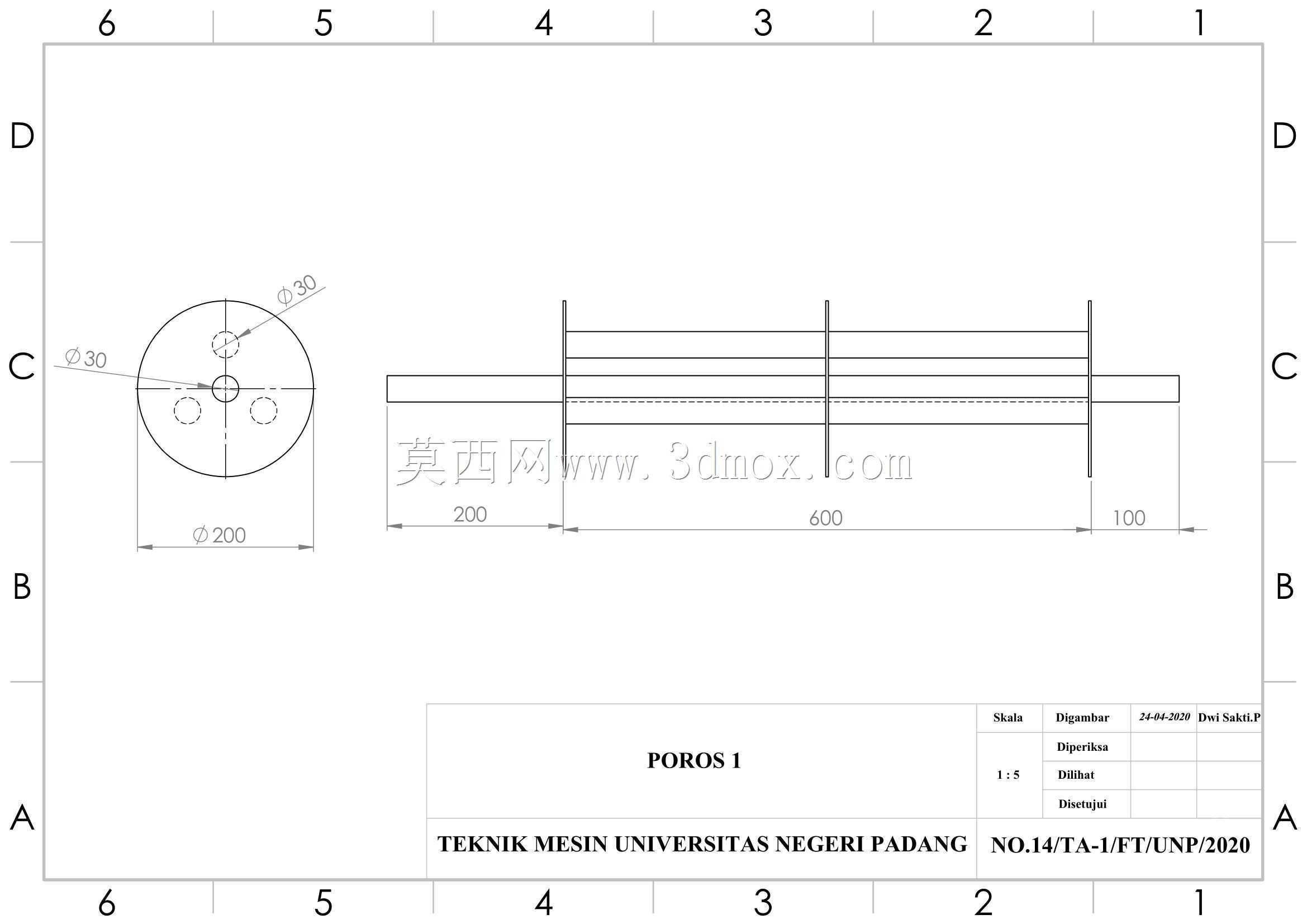

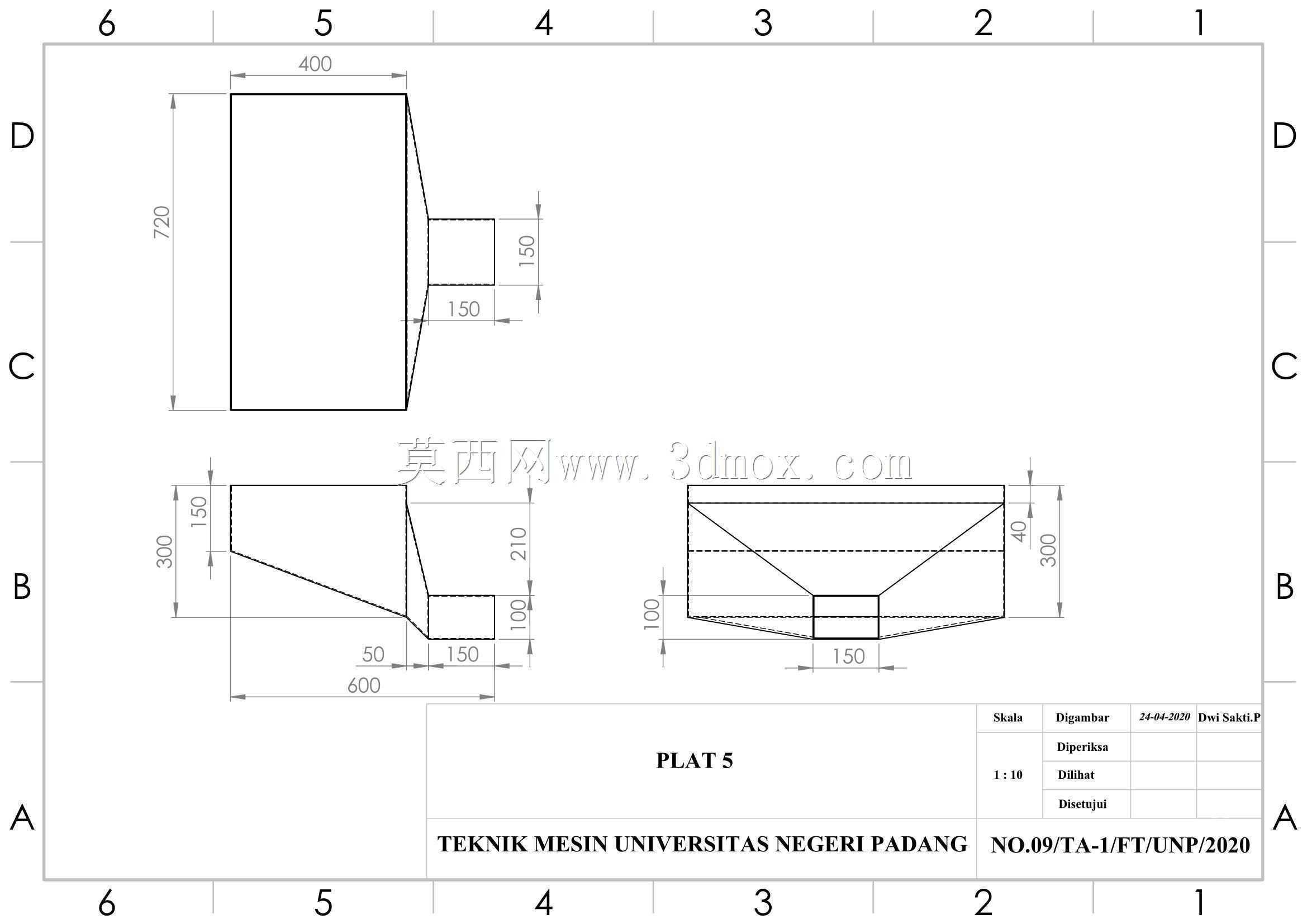

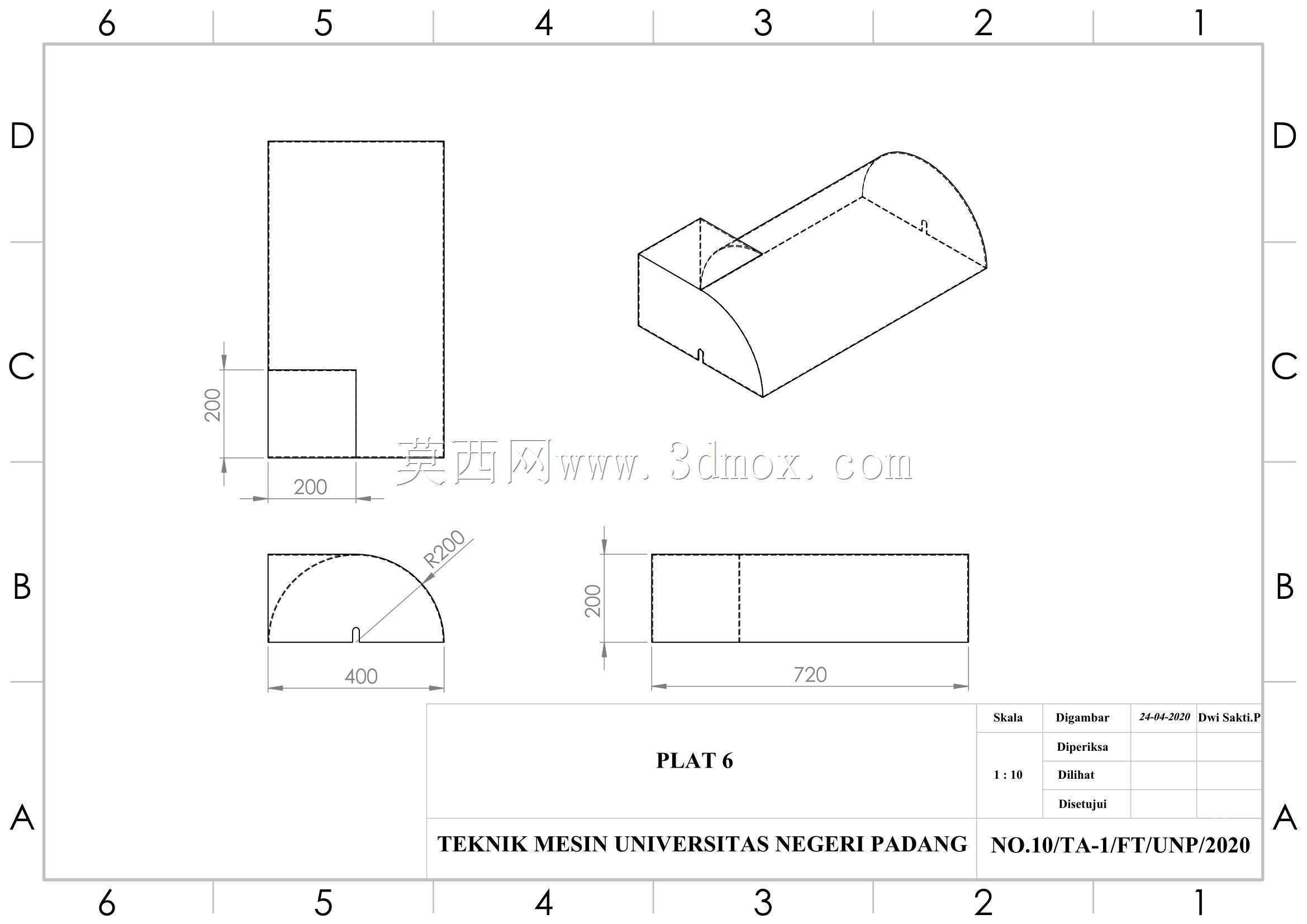

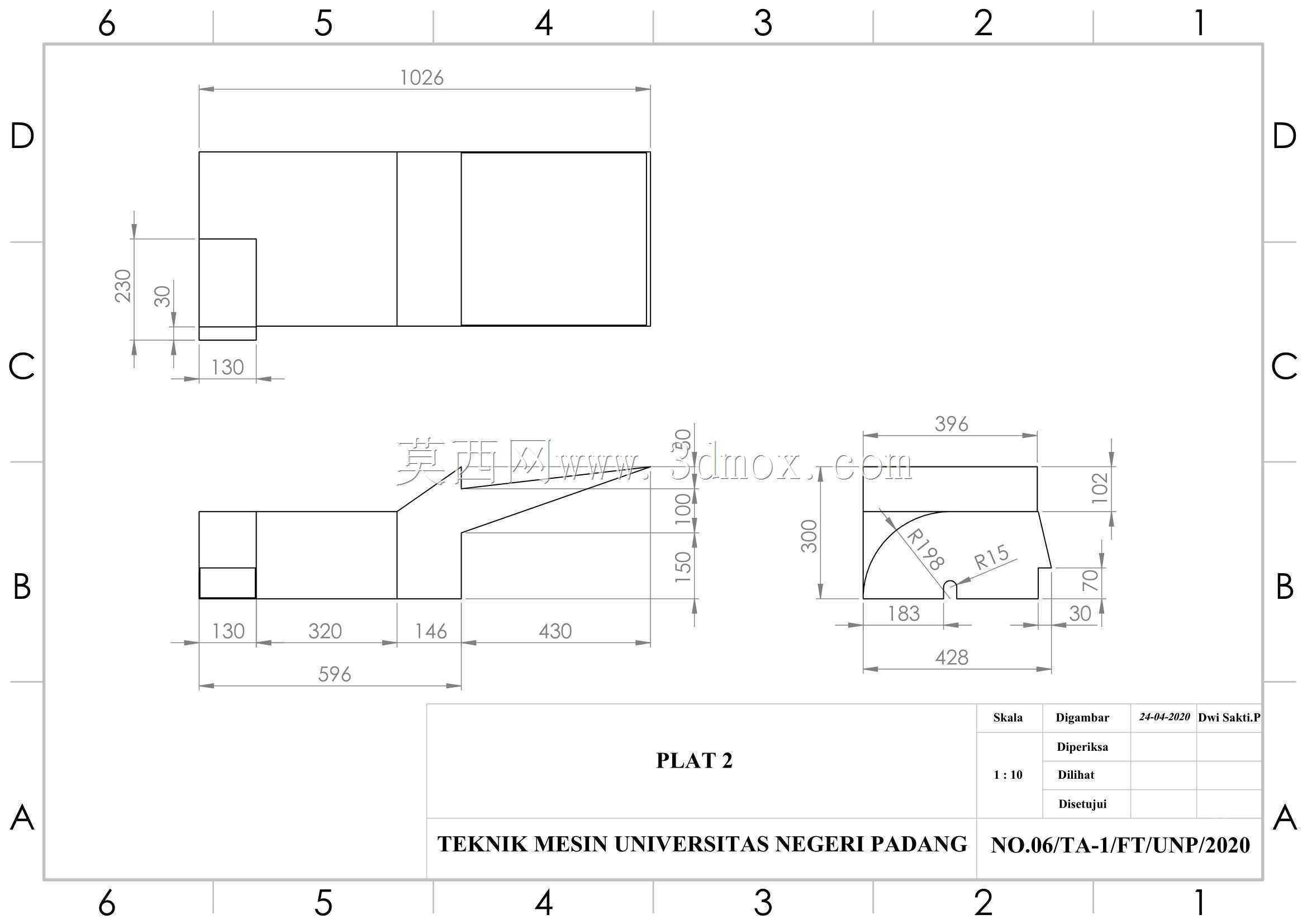

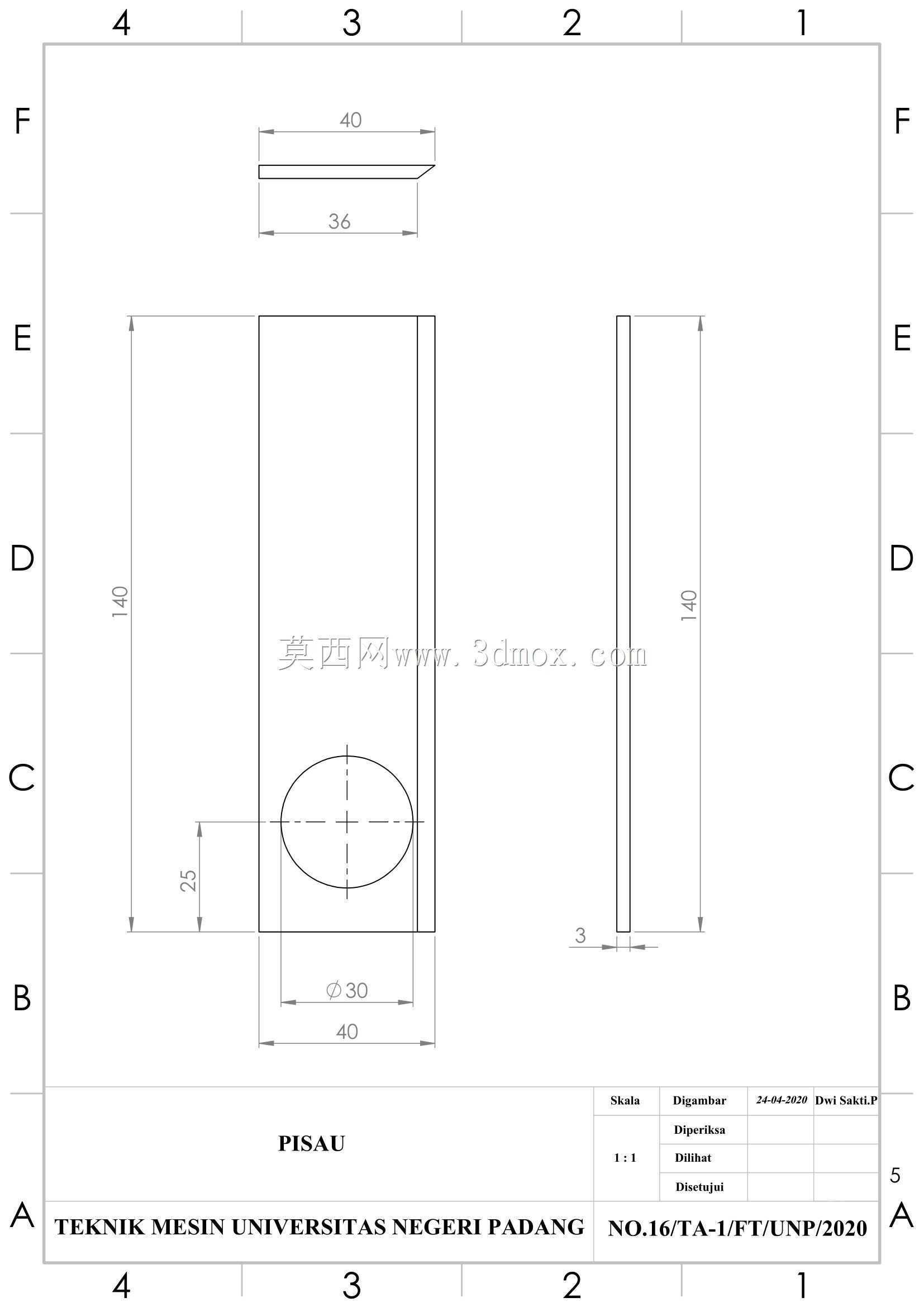

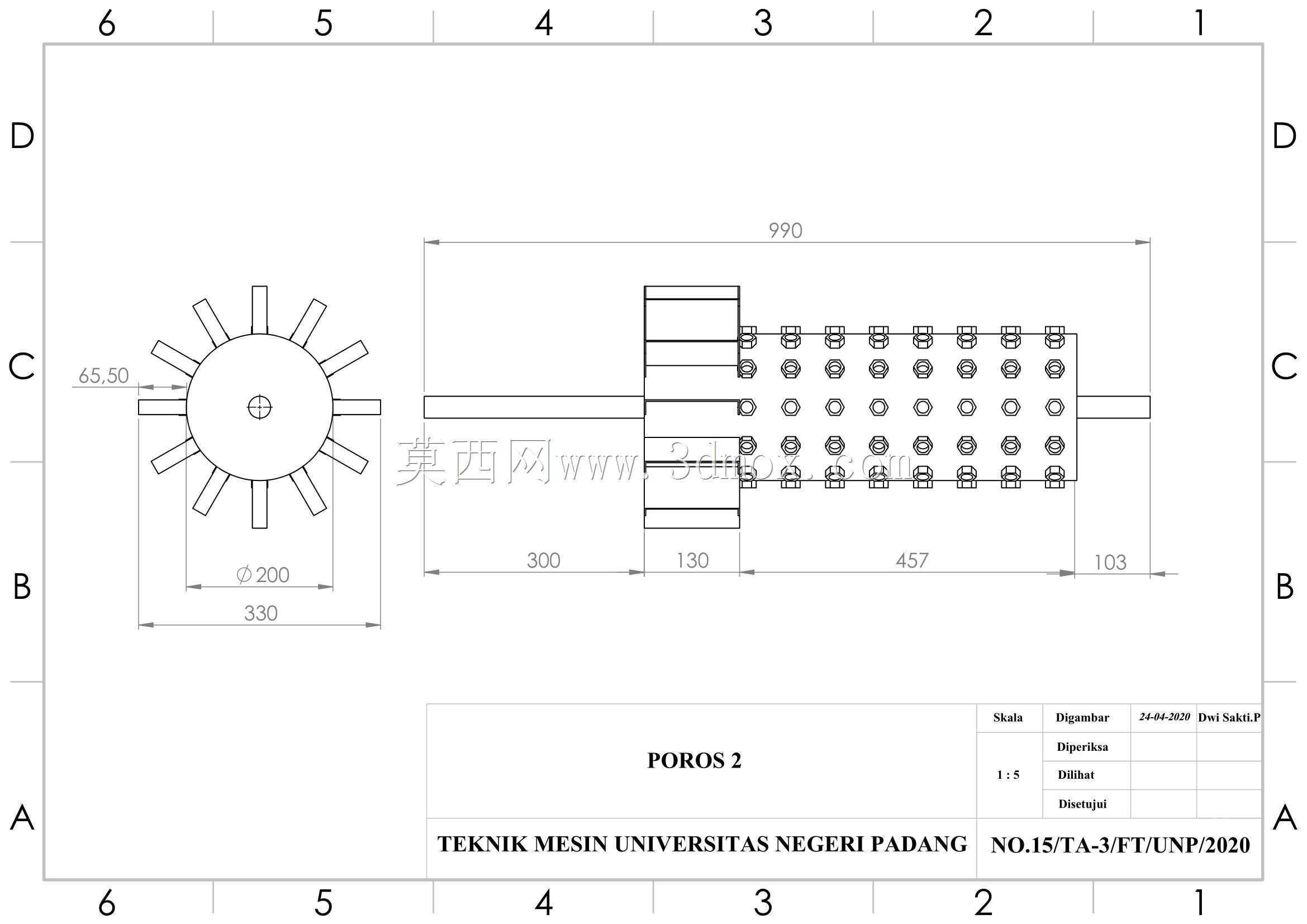

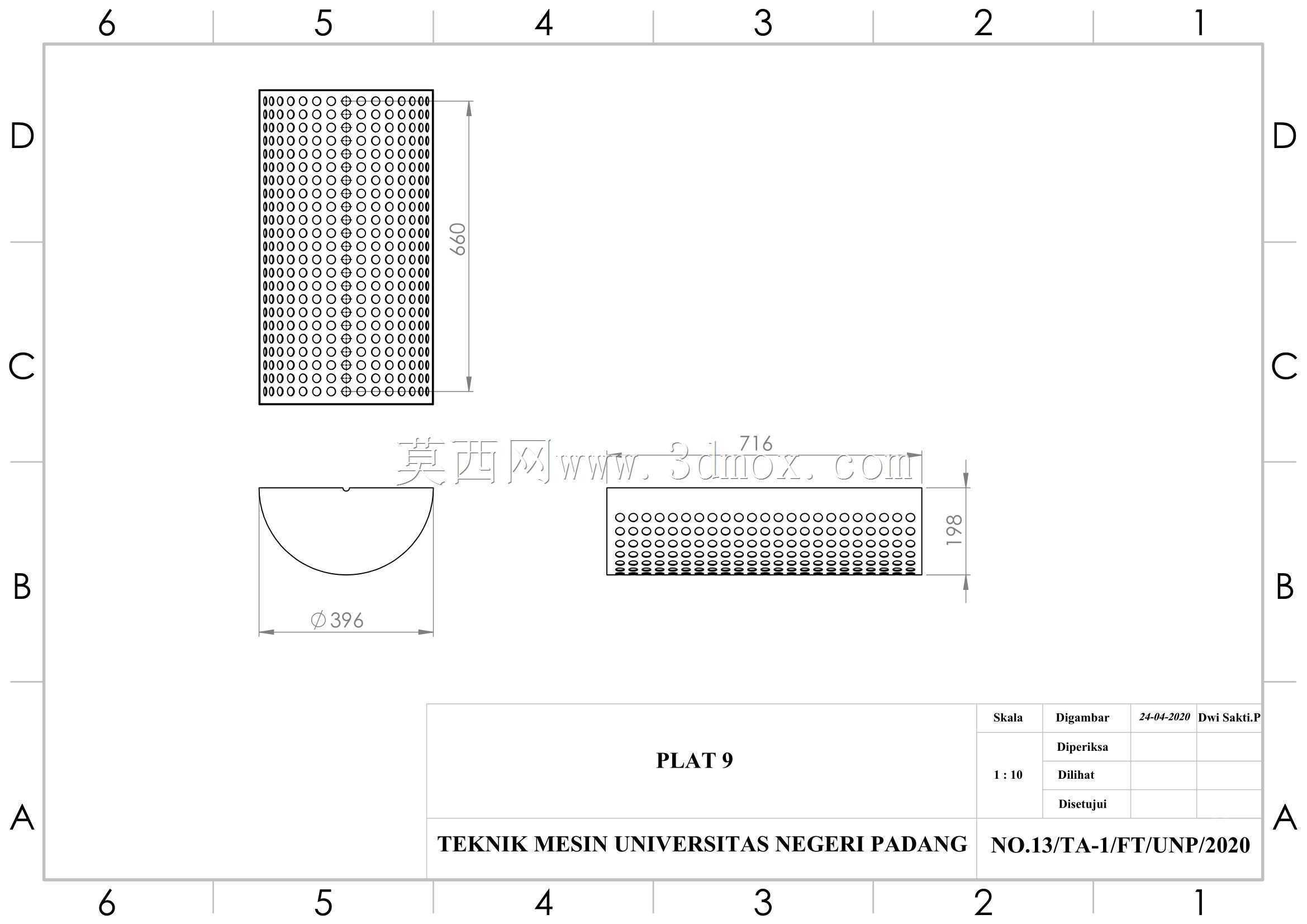

　　从功能逻辑来看，设备的作业流程顺着物料走向依次排布：顶部倾斜设置的进料斗为带导向倾角的敞口结构，果穗投入后可依靠自重顺滑进入脱粒腔，无需额外设置强制喂入绞龙，降低喂入环节的卡料风险；脱粒腔内部配置带击打齿的旋转脱粒辊，配合腔体内壁的凹版筛网，玉米果穗进入腔体后，高速旋转的辊体击打穗轴，使玉米粒与穗轴分离，脱净的玉米粒穿过筛网孔落入下方集料通道，完整的玉米芯则顺着腔体末端的排芯口向外排出，实现粒、芯自动分离，无需人工后续分拣。脱粒完成的玉米粒可直接导入下方研磨腔，腔体内配置带研磨锤片的转子总成，对落入的玉米粒进行击打、搓碾，将整粒玉米破碎研磨成不同粒度的小颗粒，研磨腔出料侧配置可更换孔径的筛网，更换不同开孔规格的筛网即可调整成品物料的粒度，适配畜禽饲料粉碎、玉米碴加工等不同的加工需求。

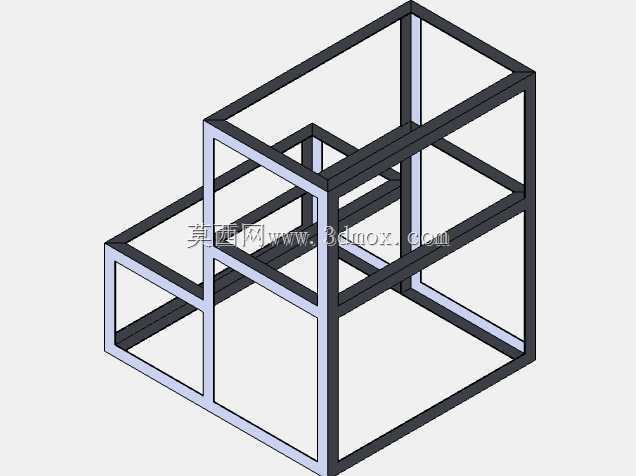

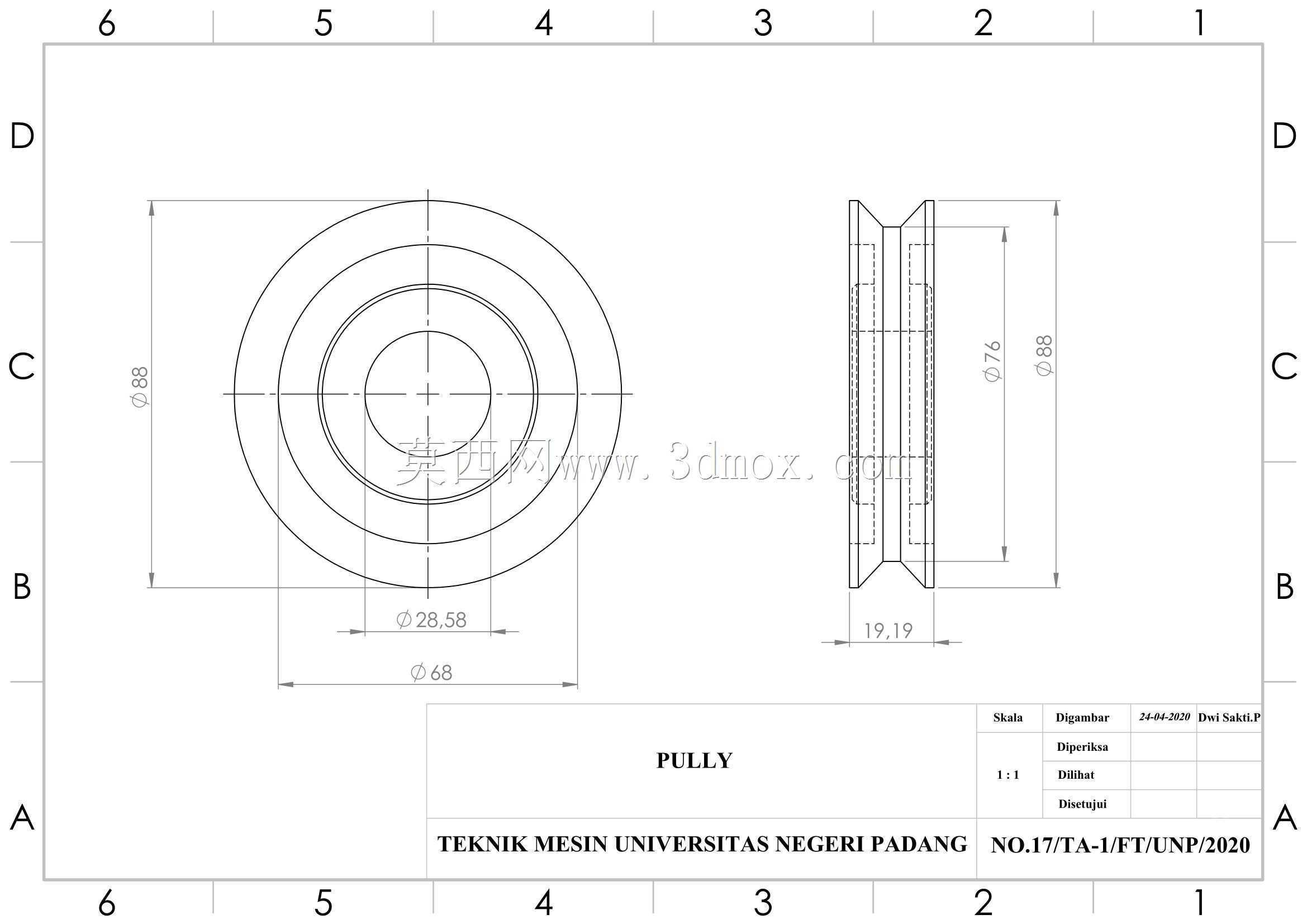

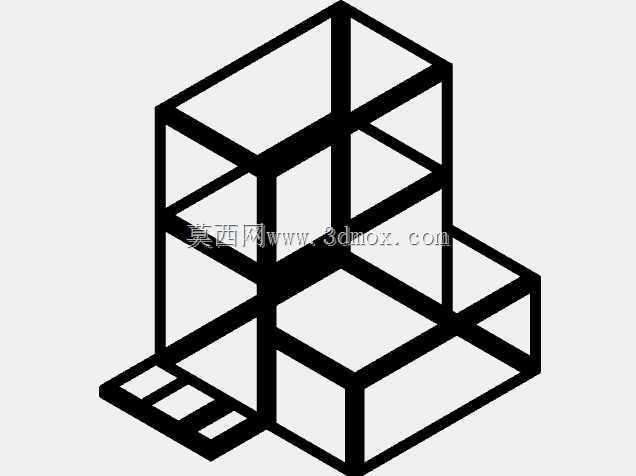

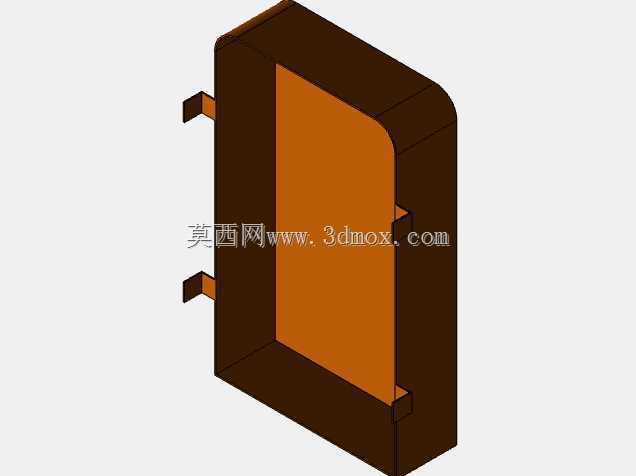

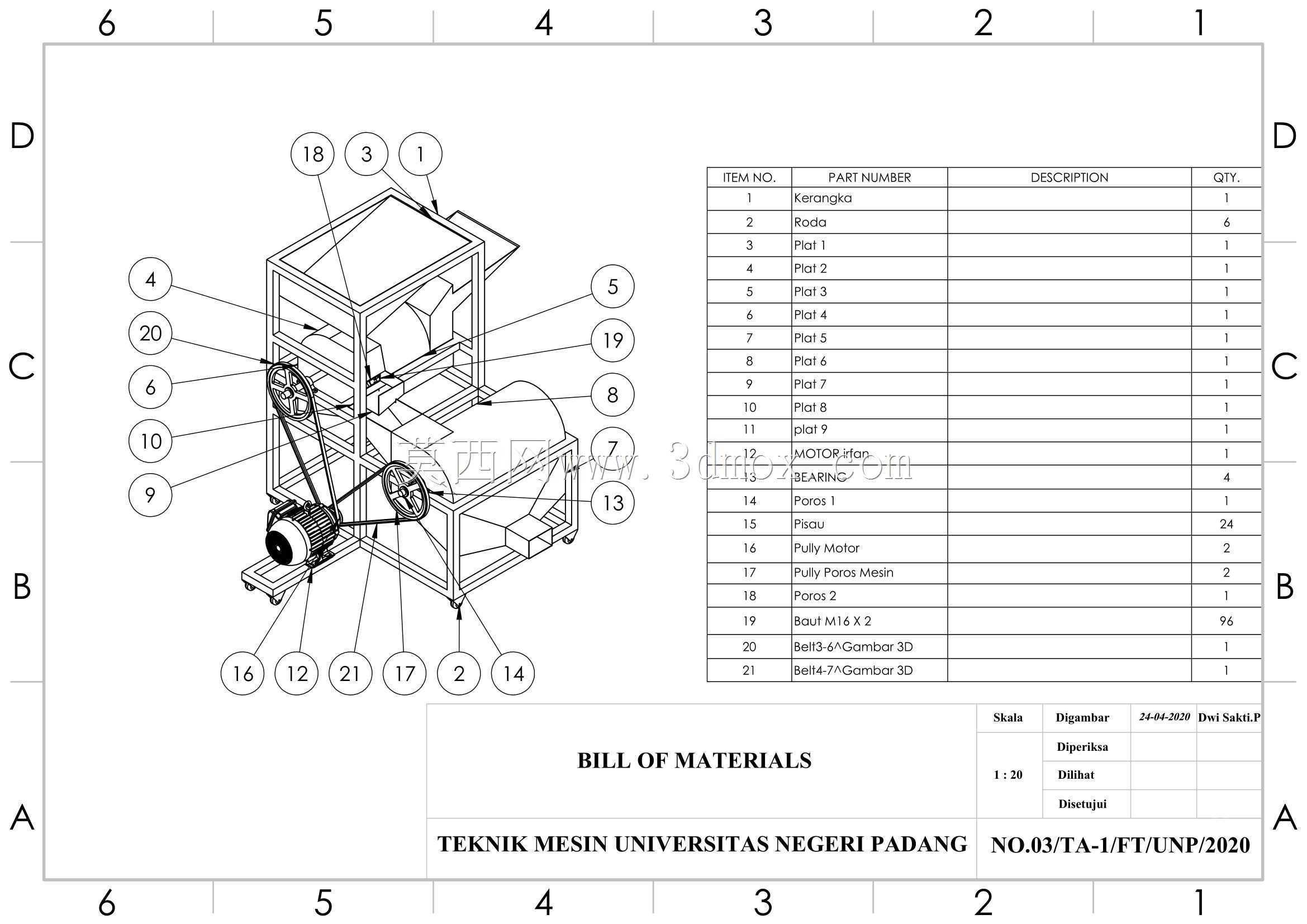

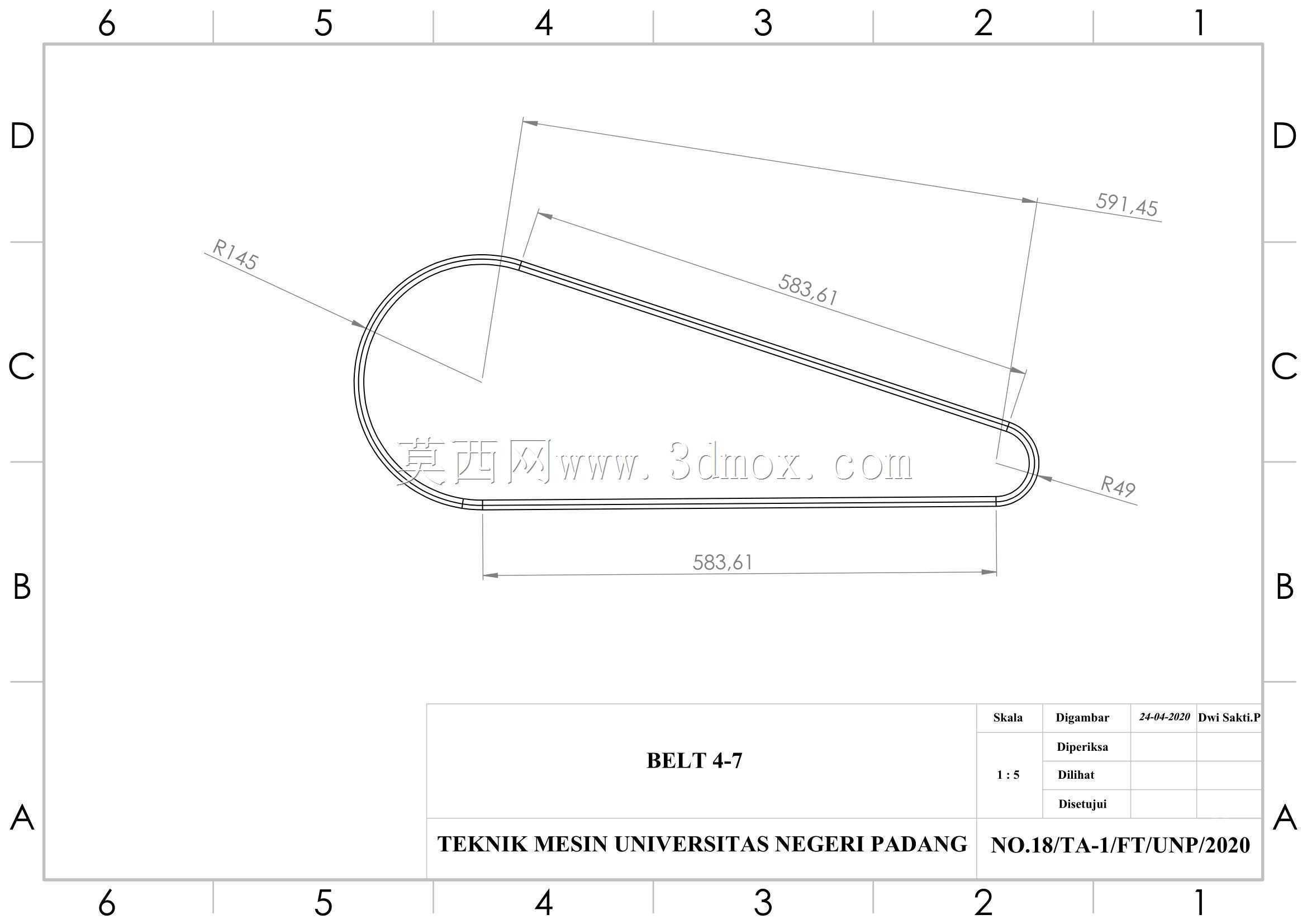

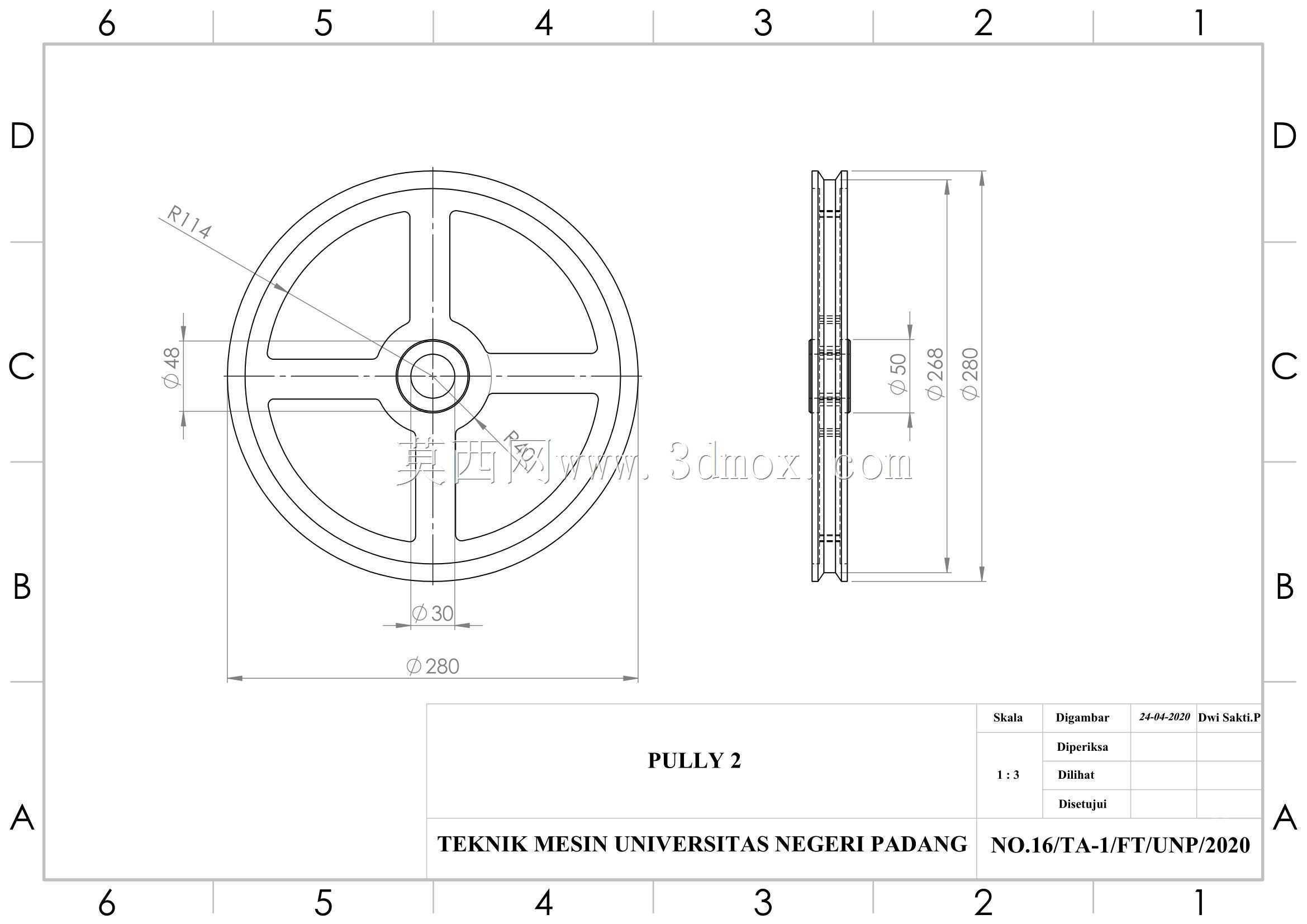

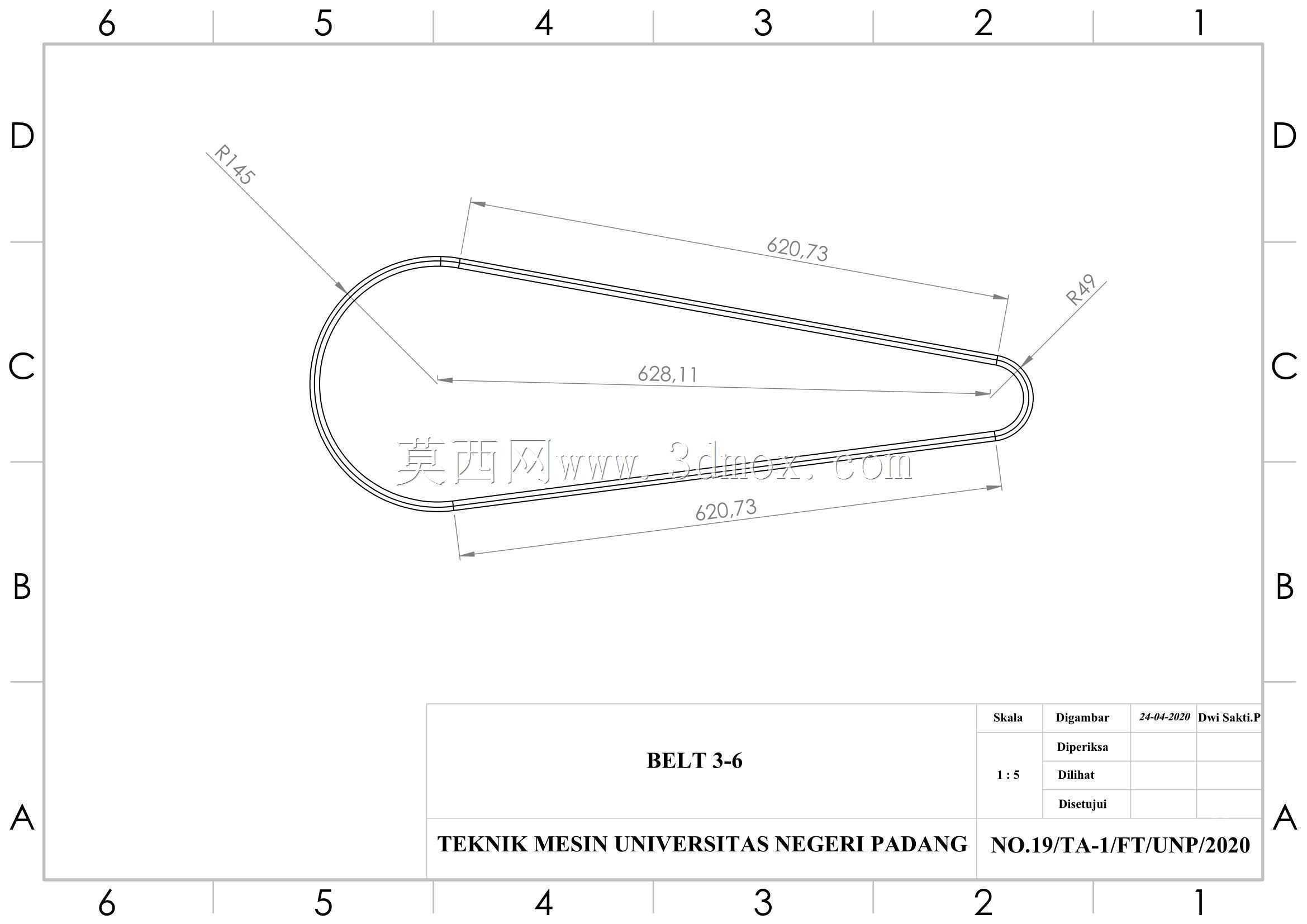

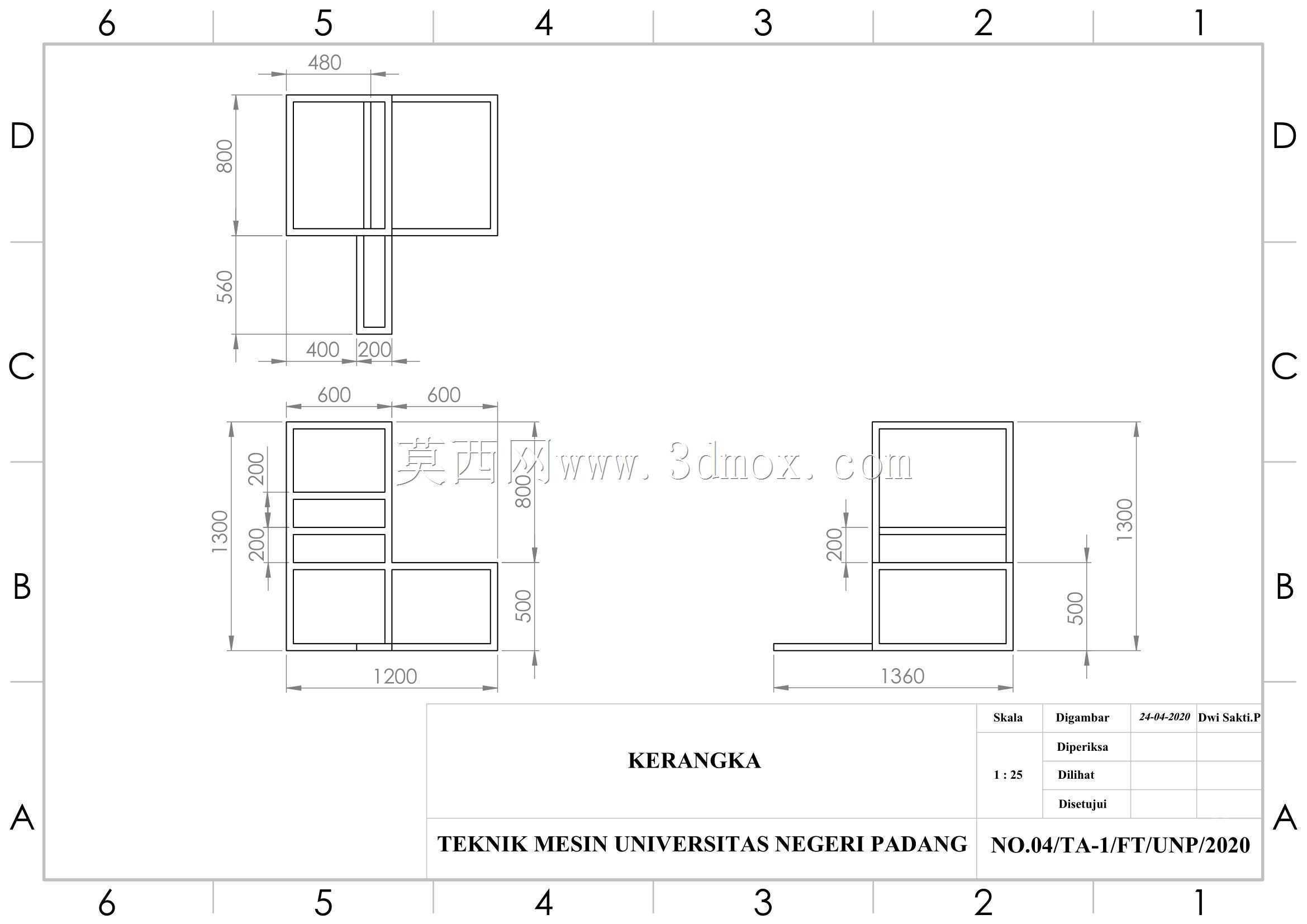

　　动力配置上，设备侧端搭载独立的内燃动力单元，包含发动机本体、燃油箱、传动护罩，动力通过带传动机构分别向脱粒辊、研磨转子输出扭矩，无需外接工业三相电源，完全适配田间、偏远村落等供电条件不完善的作业场景；传动部位全部设置安全护罩，避免作业过程中人员触碰旋转部件，也可防止粮食碎屑、田间杂物卷入传动带造成故障。整机的结构设计充分考虑农用场景的维护便利性：各个腔体的检修盖板均采用快拆式紧固结构，日常清理腔体内残留的玉米碎屑、更换磨损的击打齿、筛网时，无需拆解整机主体结构，单人即可完成常规维护操作；底部机架采用型钢焊接成型，预留叉车插孔与吊装点位，短距离转场可通过小型农用运输车运载，就位后调平机架四个支撑脚即可启动作业，安装边界要求极低，仅需预留设备本体长宽尺寸外0.8米的操作空间，用于人员喂料、成品物料接取以及日常检修操作即可。

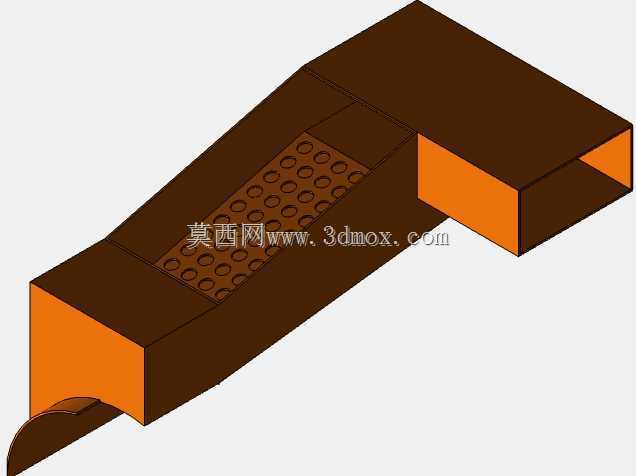

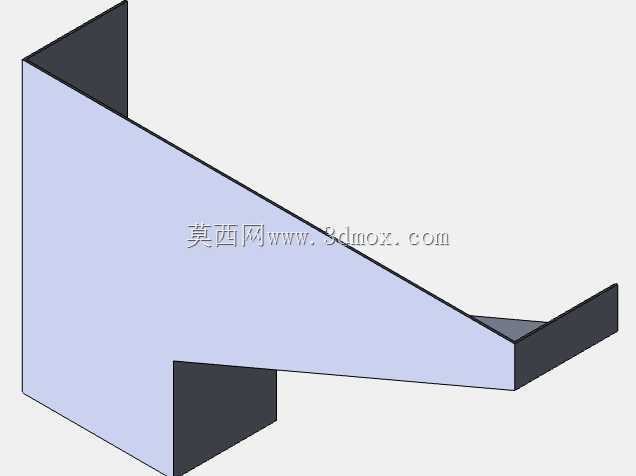

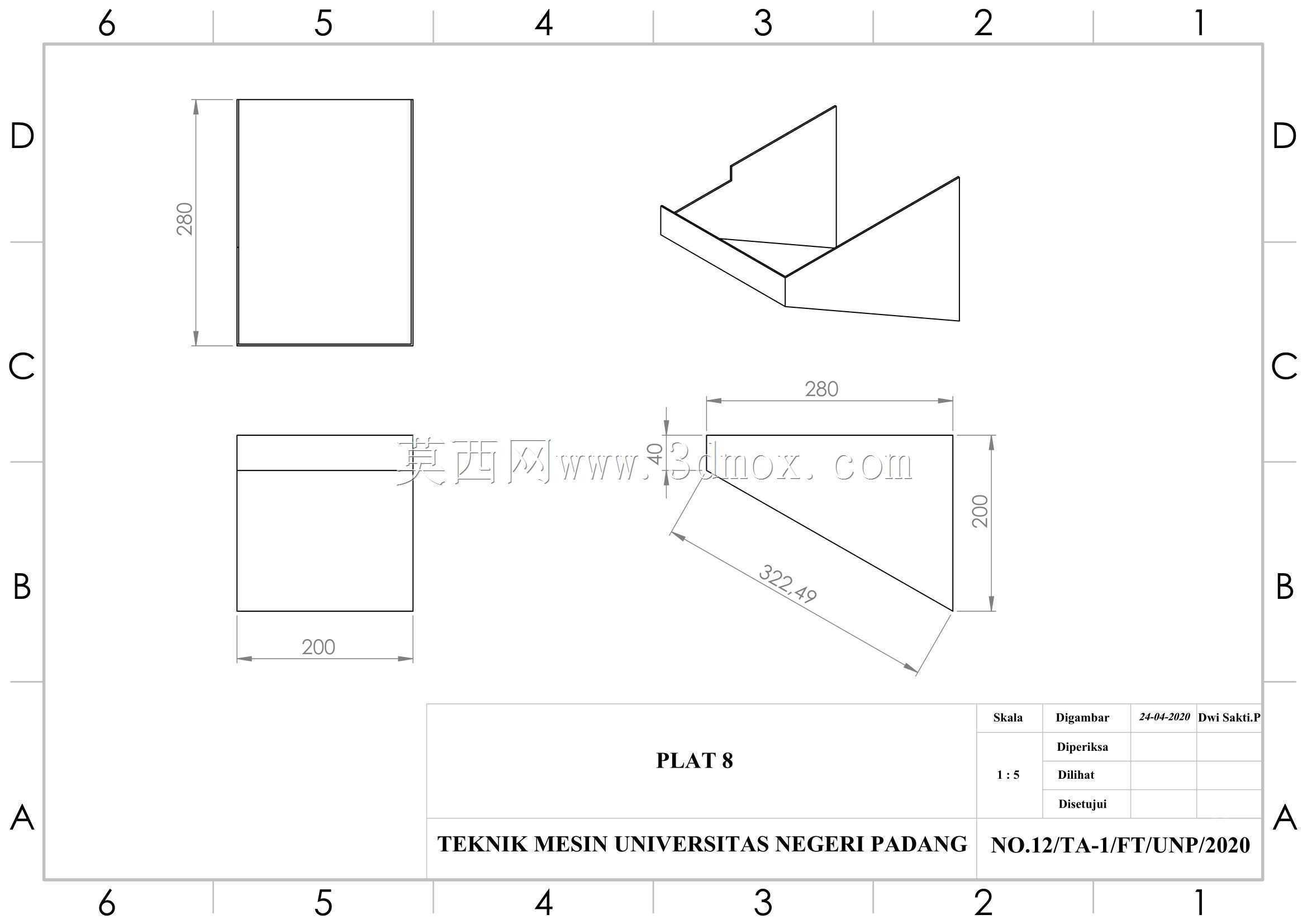

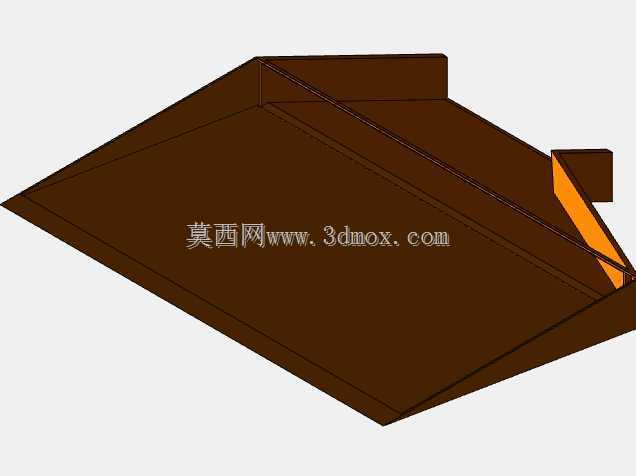

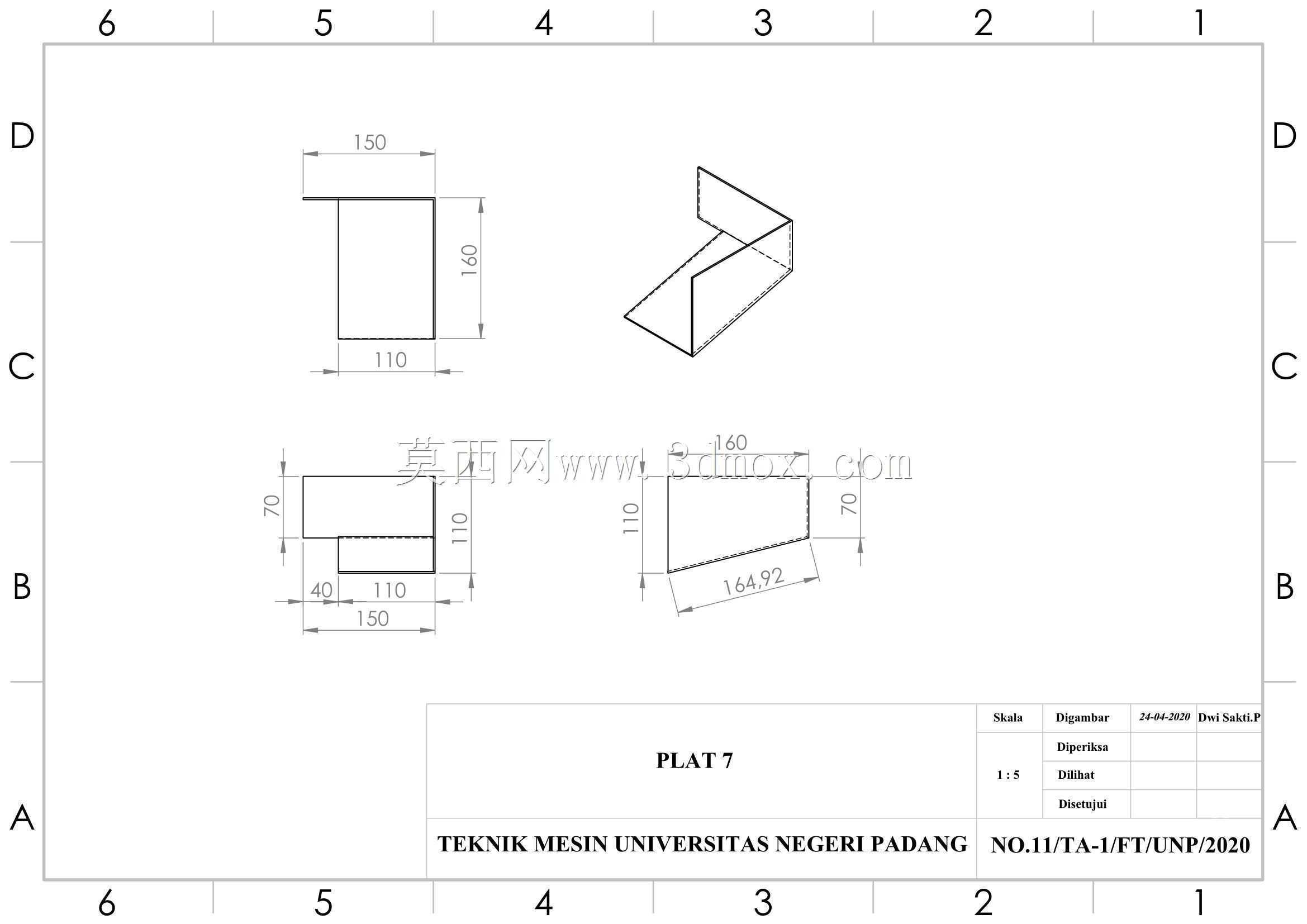

　　建模过程中对设备的作业逻辑做了完整的结构还原：脱粒辊的齿形排布角度、研磨锤片的安装间隙、各个溜槽的倾斜角度都按照实际农用加工设备的作业参数设置，避免物料在溜槽内发生堆积堵料；机身外侧的加强筋板既提升了整机运行的结构刚性，降低高速旋转部件作业时的机架震动，也可作为机身防护结构，阻挡作业过程中飞溅的粮食碎屑。设备的出料端分别设置玉米芯排出口、研磨成品出料口，两个出料口朝向不同方向，作业时可分别放置收纳容器，互不干扰，无需人工分流物料。针对玉米加工过程中常见的湿果穗脱粒堵塞问题，腔体内部预留了足够的物料通过间隙，喂入端的敞口尺寸也适配人工连续喂料的作业节奏，单人即可完成喂料、接料的全部操作，无需额外配置辅助作业人员，非常适合小规模玉米种植户的自用加工需求。
