德标90度不锈钢对焊弯头管件

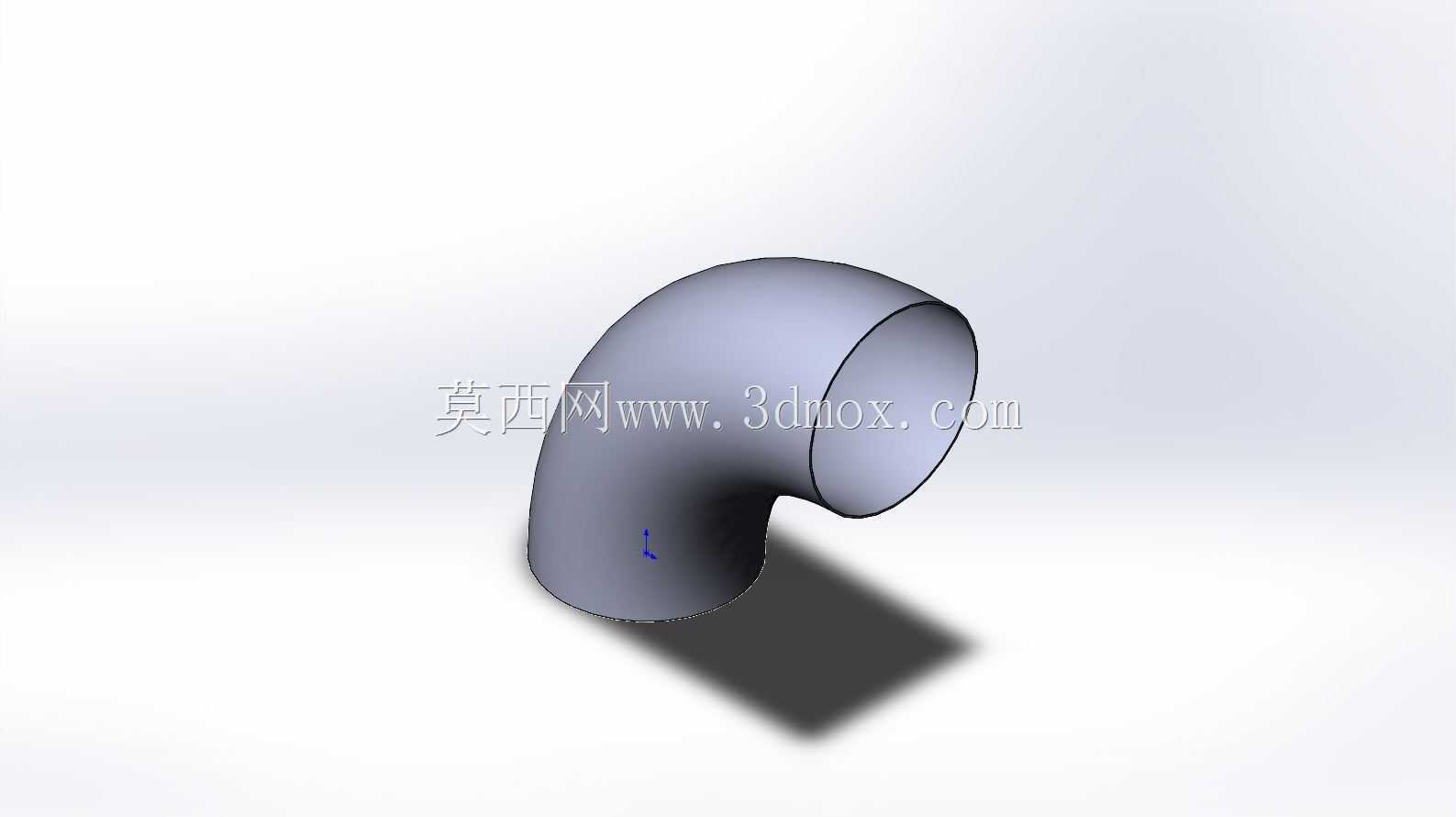

　　这套三维结构围绕食品、制药与洁净流体输送场景中最常见的转向需求展开，主体是一只符合DIN 11852体系的90度对焊弯头。在乳品生产线、CIP清洗回路、纯化水分配系统以及精细化工物料管廊里，管道走向不可能始终保持直线，弯头承担着改变介质流向、衔接两段直管的核心作用。与螺纹连接或卡箍快装结构不同，对焊形式通过端部环缝与直管熔为一体，内壁不存在额外的密封台阶与滞留缝隙，这一点在卫生级管路中尤为关键——物料残留越少，清洗验证越容易通过，细菌滋生的风险也随之降低。

　　从建模思路上看，弯头的几何本质是一段沿圆弧轨迹扫掠而成的薄壁回转体。中心线弯曲半径直接决定了介质通过时的阻力特性：弯曲半径过小，流道急转，压降增大，含颗粒或高黏度物料在外侧壁面容易产生冲刷磨损，内侧则可能形成低速涡流区；弯曲半径过大，虽然流态更平顺，但占用的安装空间成倍增加，在紧凑的设备框架内往往无法布置。DIN 11852所约定的长半径构型，正是在流阻与空间之间取得工程平衡的常用选择。建模时先绘制中心圆弧轨迹，再以管外径与内径构成的圆环截面沿路径扫掠，端部保留平直的焊接段，便于现场对口装配时留出焊缝位置。

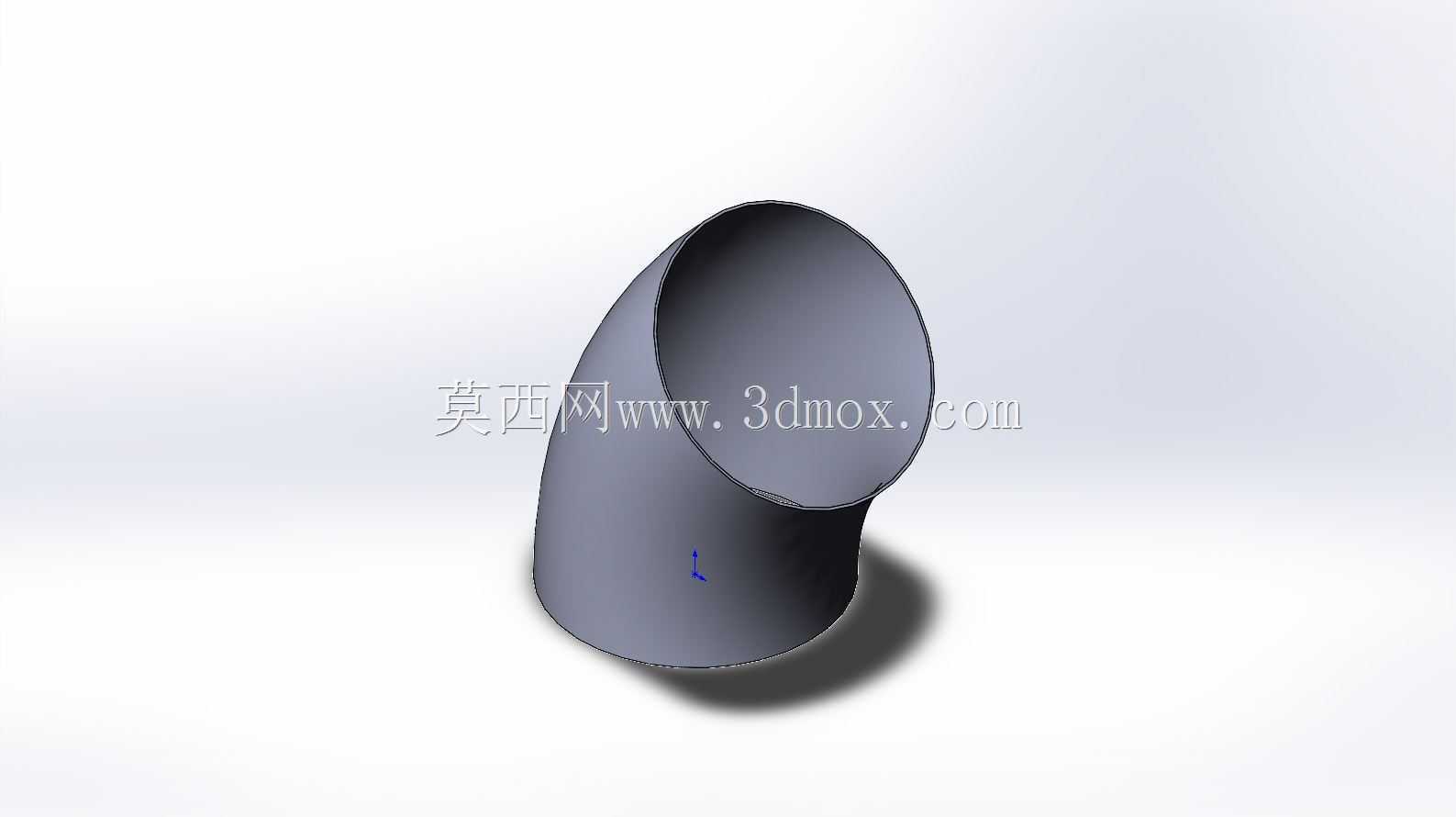

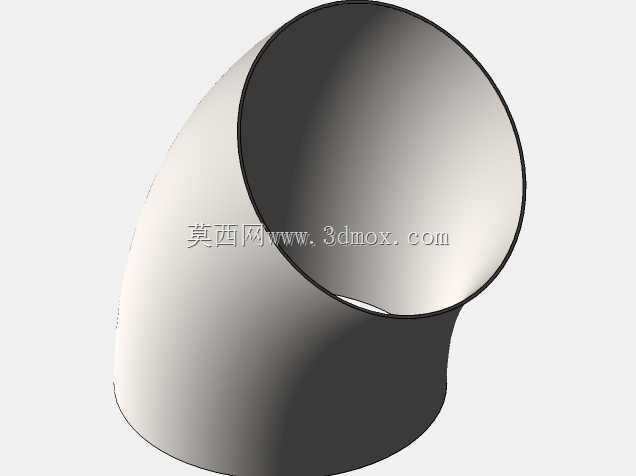

　　系列化覆盖是这套模型的实用价值所在。公称通径从DN10一直延伸到DN200，对应不同的管外径与壁厚组合，设计者在选型时可以根据工艺流量、流速推荐区间以及管路压力等级逐级匹配。小通径规格多用于仪表引压、取样支管与辅助清洗管路，大通径规格则承担主物料输送。每一档通径的弯曲半径、端部直段长度与壁厚都随规格联动变化，参数化搭建时只需驱动通径变量，整体几何即可重生成，避免了逐件手工建模带来的尺寸不一致问题。

　　外形与安装边界方面，弯头两端管口轴线相互垂直，投影到平面上占据一个正方形转角区域。布置管路时，需要在弯头外侧预留保温层厚度与焊接操作空间，内侧则要核对与相邻管线、支架、墙体之间的净距。对焊端部的坡口角度、钝边高度直接影响现场焊接质量，模型中端部几何应与实际采购管件保持一致，否则预制工段下料对口时会出现错边。薄壁不锈钢管件还需重点控制椭圆度，弯制过程中背部受拉减薄、腹部受压增厚，若工艺控制不当，管口圆度超差会导致焊接时根部间隙不均。

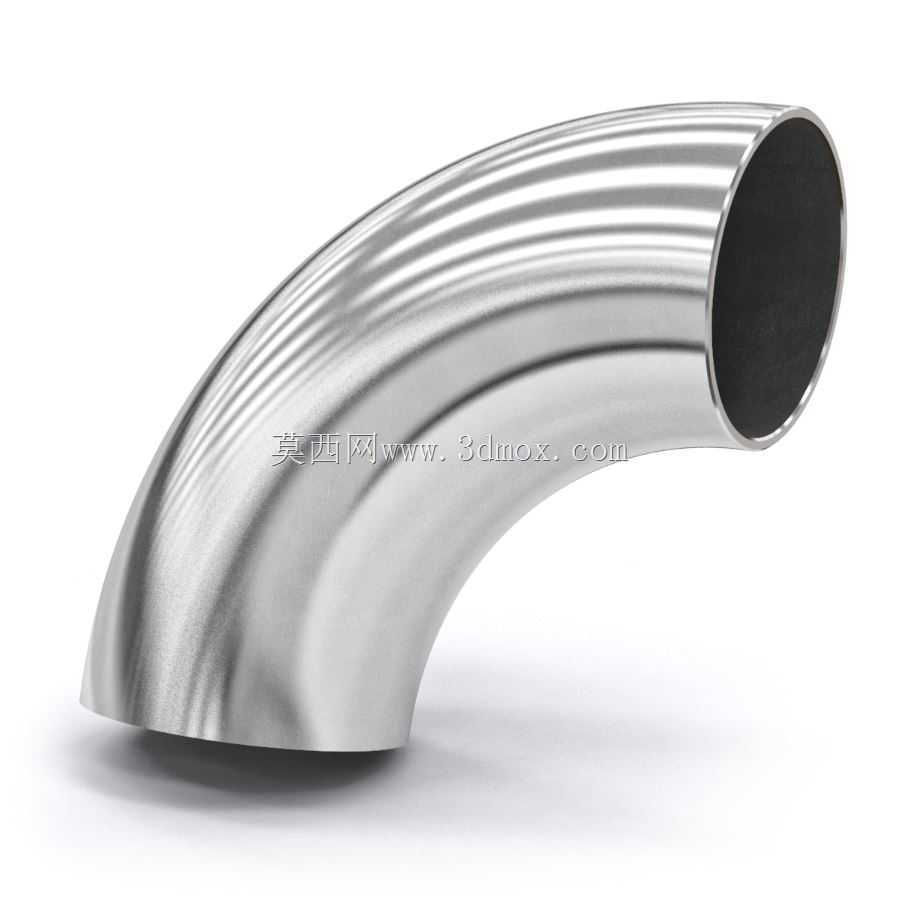

　　材料层面，卫生级弯头普遍采用304或316L不锈钢，内表面抛光处理，粗糙度越低，介质挂壁越少。三维模型虽然以金属光泽外观呈现，但结构设计阶段就应把壁厚公差、表面处理要求与焊接工艺一并纳入工程图注释。在装配体环境中，这只弯头通常与等径直管、三通、隔膜阀、卫生级泵以及卡箍接头组合使用，工程师需要沿管线走向逐段核对接口坐标，利用弯头的转角补偿安装累积误差。

　　流体工况上，90度转向会带来局部阻力损失，泵扬程计算时需按当量长度计入弯头数量；对于带纤维或易结垢物料，长半径弯头比短半径更不易堵塞。维护阶段，焊缝位置是射线探伤与内窥镜检查的重点，模型中预留的端部直段长度应满足探伤操作距离。整体而言，这类管件结构看似简单，却直接关系到整套洁净管路的流态、清洁性与可制造性，系列化参数模型的建立能显著缩短管路设计与预制周期。
