内花键双联直齿传动齿轮结构

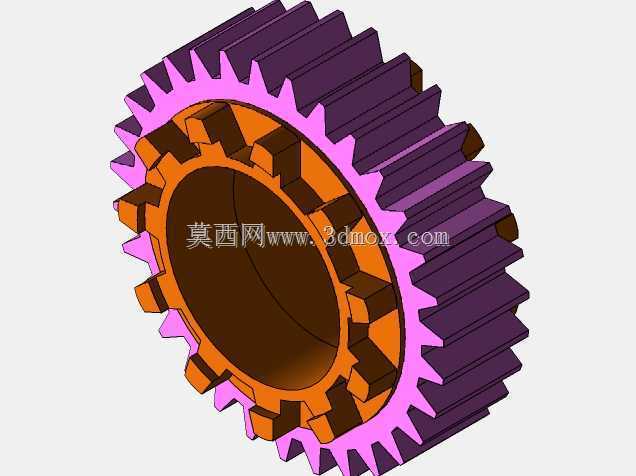

　　该零件属于传动系统中的双联直齿齿轮组件，核心结构由外圈直齿齿圈、中间辐板以及内孔花键配合段组成，整体采用同轴一体化布局，在中小载荷的定轴传动场景中承担转速变换与扭矩传递的作用。从实际装机边界来看，这类齿轮常见于机床进给箱、小型减速器换挡机构、轻工设备传动单元以及专用工装的动力输出端，通过内花键与传动轴实现周向固定，既可以随轴同步回转，也可在换挡工况下沿花键轴向滑移，使不同齿数的齿圈与对应啮合齿轮配对，从而切换传动比。

　　建模时首先需要锁定的是内外两层配合基准。外齿部分采用标准渐开线直齿廓形，齿顶圆、齿根圆与分度圆保持严格同轴，齿向沿轴向平直延伸，适合平行轴之间的动力啮合；双联齿段在轴向形成两组不同直径的齿圈，相邻齿段之间通过台阶面分隔，滑移换挡时该台阶面可作为轴向定位的辅助贴合面。齿圈下方的辐板并非实心整圆，而是沿圆周均匀布置多块凸起的卡合结构，既减少了零件整体重量，也为换挡拨叉或限位构件提供了周向受力位置，避免拨叉直接作用在齿面上造成齿端损伤。

　　内孔配合是该零件设计的关键。孔壁沿圆周分布多个内花键齿，花键齿的侧面承担主要扭矩传递，相比单键连接，多齿均匀受力可降低接触应力，同时允许齿轮在轴上顺畅轴向移动。设计内花键时需要控制齿侧间隙、定心方式以及齿端倒角：齿端导入倒角可显著降低装配与滑移换挡时的卡滞风险，定心直径则决定齿轮回转过程中的同轴度，若内孔与轴的配合偏差过大，啮合侧隙会沿圆周周期性波动，进而引发冲击、噪声和齿面偏磨。

　　从外形尺寸关系看，齿轮外径、齿宽与内孔直径之间需要兼顾齿根弯曲强度和花键承载能力。外齿齿根到内花键齿顶之间的实体厚度是强度校核的重点区域，壁厚过薄会在交变扭矩下产生疲劳裂纹，壁厚过大则增加转动惯量，不利于快速换挡和启停。辐板上的周向凸起结构在建模时应保持均匀分布，其圆角过渡不能省略，因为齿轮高速回转时，凸起与辐板交接处存在应力集中，尖锐棱边会成为热处理和受载过程中的裂纹源。

　　在装配关系上，齿轮装入传动轴后，轴向位置由卡环、轴肩或拨叉限位机构约束。啮合齿轮的中心距必须与分度圆参数匹配，侧隙需根据温度变化、润滑条件和加工误差预留；若用于换挡变速箱，齿端通常还需考虑倒圆或倒角，使齿轮在转速接近同步时能够顺利切入啮合。润滑路径方面，齿面啮合区、内花键配合面以及拨叉接触区都应保证油液能够进入，尤其内花键在长期滑移工况下容易因润滑不足出现磨粒磨损，三维布局时应避免相邻套筒或箱体结构完全遮盖花键端部。

　　结构建模过程中，渐开线齿廓、花键齿形和周向凸起均适合通过参数化草图配合圆周阵列完成，再经拉伸、布尔合并与圆角处理形成整体。工程图输出时需重点标注齿圈参数、花键规格、同轴度、端面跳动以及齿面粗糙度，因为这些尺寸直接决定零件能否互换装配。对于需要热处理的实际工件，还应在设计阶段考虑齿面硬化与芯部韧性的匹配：外齿承受接触压应力和弯曲应力，内花键则要求耐磨且不易脆断，辐板过渡圆角处则要避免淬火应力集中。整体结构紧凑、配合关系明确，能够直观反映平行轴换挡齿轮从齿形啮合、花键传扭到轴向限位的完整设计逻辑。
