开口式环形薄钢带限位抱箍结构

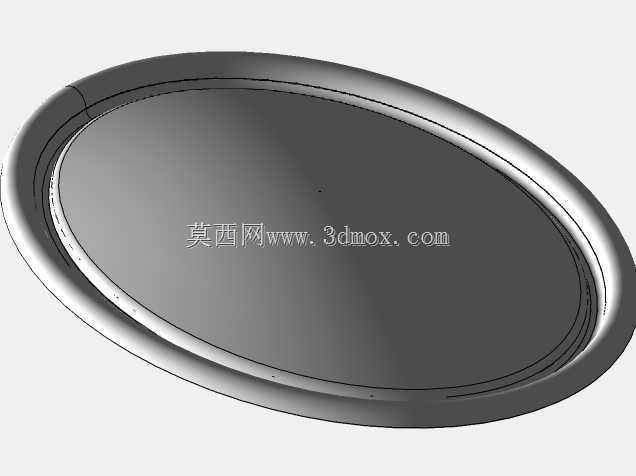

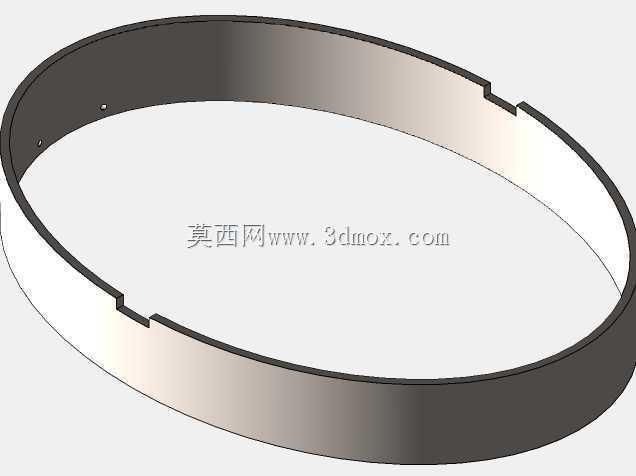

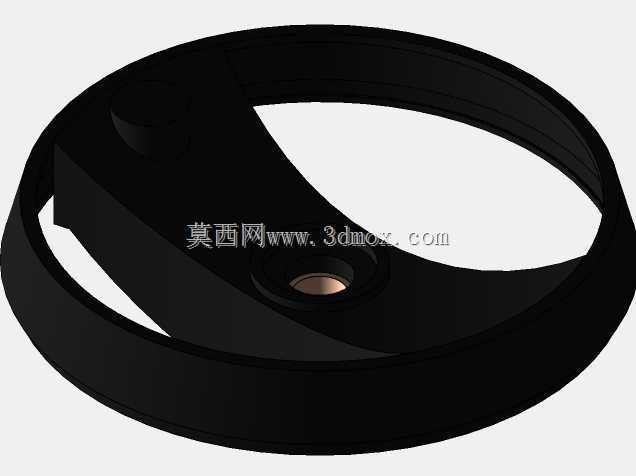

　　该零件呈现为一条闭合趋势明显的薄环形带状结构，主体采用等宽钢带弯制而成，环向轮廓接近整圆，在两处端部位置保留非连续开口，并通过阶梯状缺口形成装配避让与周向定位关系。结构本身没有复杂的加强筋、凸台或厚壁支座，承载与定位主要依赖钢带自身的环向刚度、弯曲成型后的回弹控制以及端部缺口与配合件之间的约束。此类构件常见于需要外圈包覆、周向箍紧、轴向限位或防护遮挡的设备部位，例如旋转部件外侧的挡圈、柔性组件外围的约束环、筒状零件端部的抱紧带，以及某些工装夹具中用于限制零件扩张位移的薄环件。

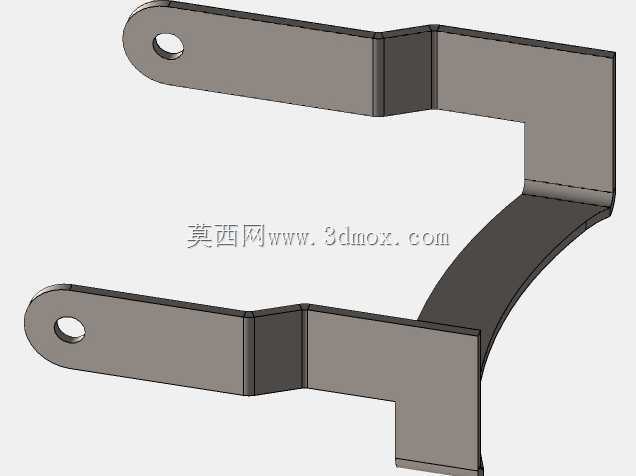

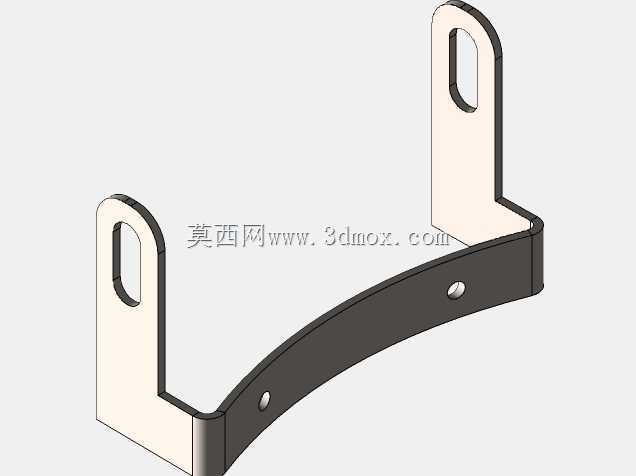

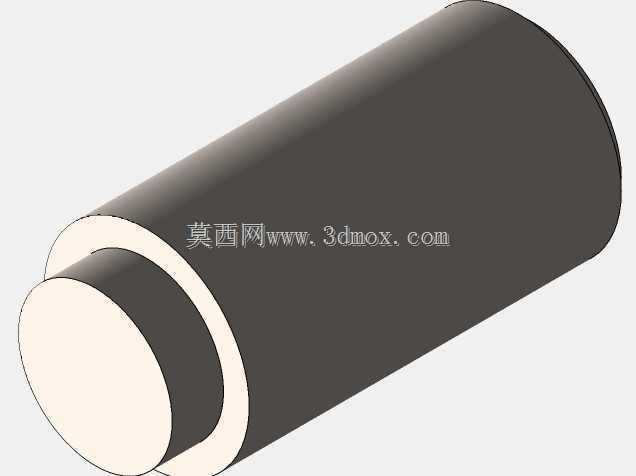

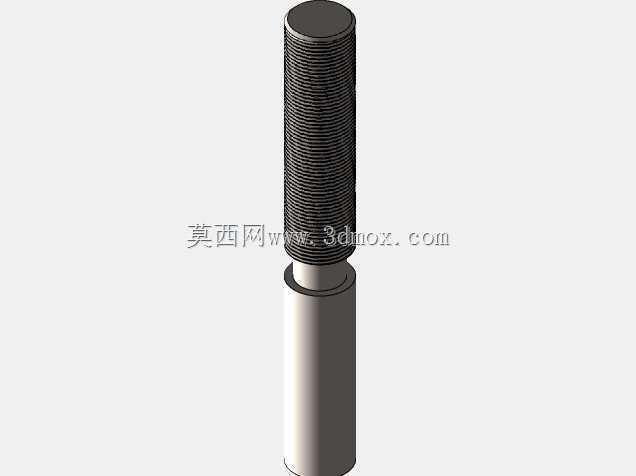

　　从实际用途看，这类环形薄带并不是独立承受大载荷的主承力件，而更接近装配系统中的辅助约束元件。它可以套在圆柱面、分段块体或弹性组件外侧，在装配完成后限制内部零件沿径向散开，也可以通过端部缺口与相邻凸台、销柱或卡扣配合，防止环带在工作过程中发生周向转动。环壁上可见小孔结构，这类孔位在实物装配中通常承担定位、穿丝、铆接或辅助固定作用。若孔位与螺钉、铆钉配合，则环带不仅依靠摩擦抱紧，还能获得明确的机械连接边界；若孔位用于穿设细销或拉索，则可作为调整环带收紧位置的基准点。设计时需要重点核对孔边到钢带边缘的距离，避免薄带在弯折、张紧或振动工况下出现孔边撕裂。

　　外形上，零件的带宽沿环向基本保持一致，厚度方向较薄，因此三维建模时不能只关注圆环中心线，而应把钢带宽度、厚度、弯曲半径和端部缺口一并表达清楚。环形主体可理解为窄长矩形截面沿圆周路径扫掠形成，但两端并非简单齐平切断，而是带有局部台阶和缺口，这说明装配对象在对应位置可能存在凸起、嵌块或止口。缺口的宽度、深度和过渡角度直接影响安装可行性：间隙过小，装配时端部容易顶住配合件，无法顺利落位；间隙过大，则环带就位后可能出现周向窜动，失去定位意义。较合理的做法是在三维环境中把被包覆件、端部止挡结构和环带同时装配，检查开口处在旋转、压入或张开过程中是否发生干涉。

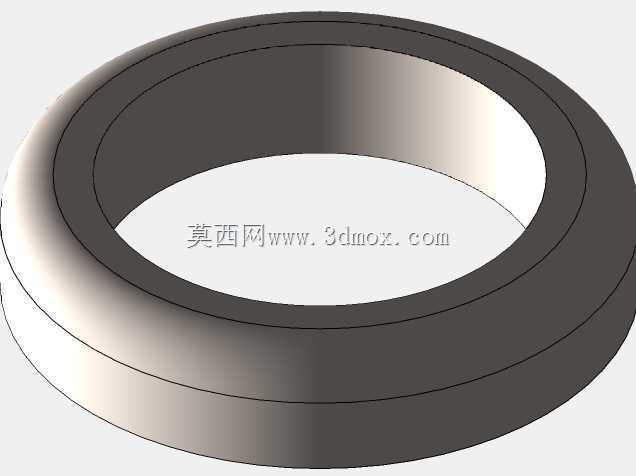

　　安装边界方面，该类薄环件对配合直径较为敏感。钢带弯成环形后，内径尺寸决定抱紧程度，外径则影响外部护罩或相邻零件的空间布置。若内环面与被包覆件采用过盈或轻抱紧配合，需要考虑材料弹性变形范围；过盈量偏大时，装配需要专用扩张工装，端部开口处还可能产生明显应力集中；过盈量偏小时，环带虽易安装，但在振动、温度变化或零件收缩后可能松动。对于依靠开口弹性实现装拆的结构，端部缺口不仅是避让特征，也可能是工具施力点，设计时应保证缺口附近有足够的截面承载宽度，避免反复张开后产生永久变形。

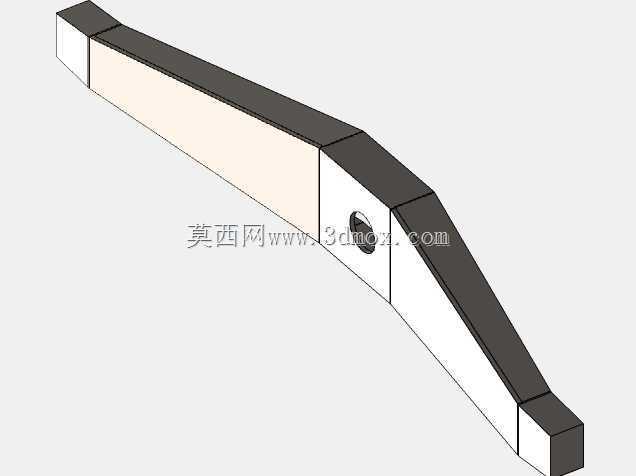

　　从建模思路看，先确定环带的中径、带宽和板厚，再依据包覆对象的外轮廓建立环形基体，能够保证整体比例准确。随后在端部按照实际止挡关系切除缺口材料，并在环壁指定位置建立小孔。小孔不宜只按示意处理，应反映孔径、孔距以及孔与环向中心线的相对位置，因为这些尺寸会影响后续紧固件选型和装配工序。端部阶梯缺口建议保留清晰的直边与过渡段，避免在模型中做成随意的锯齿形状；真实冲压或激光切割后的钢带零件，轮廓通常以直线、圆弧和少量过渡角构成，过尖的内角在加工和受力上都不理想。

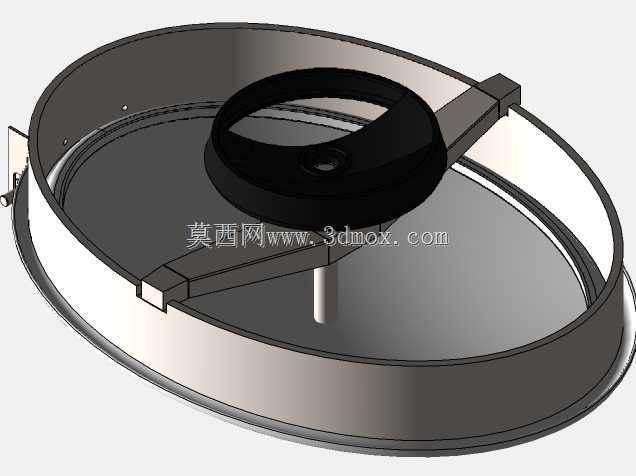

　　工程应用中，这类零件还需关注材料表面与摩擦条件。钢带外圈在图中呈现明暗不同的表面效果，实际产品可能采用金属本色、氧化处理或表面涂层，以提高耐磨性和防锈能力。若环带用于高速旋转部件外围，除静态干涉外，还应考虑旋转状态下的偏心、风阻和离心扩张；若用于静止设备内部，则重点检查装配公差累积、热膨胀差以及长期蠕变松弛。薄带结构的刚度并非均匀分布，开口区域的约束弱于完整圆弧区域，因此端部缺口附近往往是变形和磨损最先出现的位置。把环带放入完整设备层级中校核，而不是单独看零件外形，才能判断其在抱紧、定位、防护和拆装之间是否取得合理平衡。
