挖掘机钣金清沟斗结构三维造型

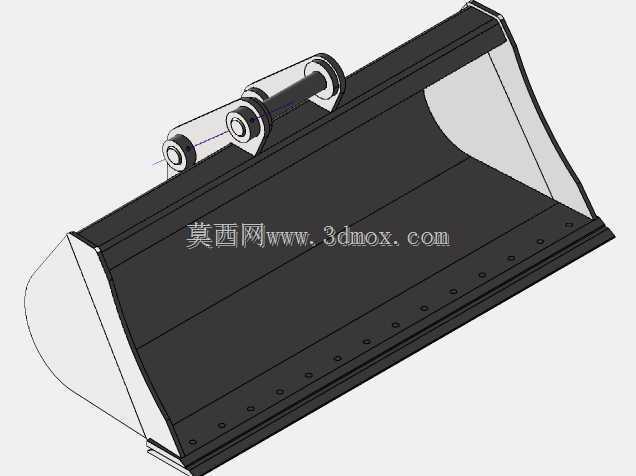

　　该三维造型呈现的是挖掘机前端工作装置中的宽幅清沟铲斗，整体采用钣金折弯与拼焊结构思路完成，主要服务于沟渠修整、边坡刮平、场地清理、浅沟开挖及散料归集等作业场景。与常规重载岩石斗相比，这类铲斗更强调斗口宽度、底面平整度和切削连续性，适合在市政管网施工、农田水利渠道整理、道路边沟维护、园林绿化地形修整等工况中使用。作业时，斗体通过上部铰接结构与挖掘机斗杆、连杆机构连接，随动臂和斗杆完成下挖、收斗、推刮、找平及卸料动作；较宽的斗口能够一次覆盖较大作业面，减少重复走刀轨迹，使沟底或坡面获得更连续的成型效果。

　　从结构组成看，模型包含弧形侧板、平整底板、后部加强围板、上部铰接耳板、销轴安装座以及斗口连接区域。侧板采用曲面过渡，既形成物料容纳空间，也在推刮过程中对砂土、泥浆和松散物料起到侧向约束作用。底板作为主要承载和磨损面，设计上保持较大平面度，便于贴地滑行和修平作业；沿斗口及底板边缘布置的安装孔位，可用于固定可更换斗刃、耐磨板或螺栓式护边，当前缘出现磨粒磨损后，不必整体更换斗体，只需检修切削边即可恢复作业精度。

　　上部铰接区域是整个铲斗与主机动力传递的关键部位。模型中双耳板与横向销轴座形成稳定连接界面，销轴中心线需要与斗杆连杆机构的回转中心保持准确位置关系，否则在收斗和卸料过程中会出现干涉、卡滞或受力偏载。耳板附近通过加厚板、贴合焊缝和加强过渡结构承担挖掘阻力，设计时应重点关注销轴孔同轴度、耳板间距以及连杆最小安全间隙。对于宽幅斗体，偏载工况比标准斗更明显，物料在斗口一侧堆积或单侧切入硬地时，铰接区会承受附加扭转力矩，因此耳板与侧板、底板之间的传力路径应连续，避免出现突然收窄的薄弱断面。

　　建模过程中，钣金件的展开和折弯关系需要提前考虑。弧形侧板与底板并非简单平面拼接，而是通过折弯半径、焊接坡口和搭接边形成封闭斗腔；若只按外观曲面处理，后续转入生产时会出现板厚不一致、焊缝无处布置或折弯干涉等问题。较合理的处理方式是先依据斗容、斗宽和挖掘深度建立作业包络，再确定底板宽度、侧板曲率、后板倾角和铰接点高度，随后按统一板厚生成实体，并在拼焊位置保留实际搭接面。这样既能保证外观比例协调，也能让结构重量、焊缝长度和加强件位置更接近真实制造状态。

　　安装边界方面，铲斗的上部销轴孔位置、孔距、耳板开档和连杆配合尺寸必须与对应吨位挖掘机的斗杆端部相匹配。宽斗虽然提高了整平效率，但也会增加单次切削阻力和偏载力矩，选型时不能只看斗容，还需结合主机铲斗油缸推力、斗杆长度、整机稳定性和作业地面硬度进行校核。若用于黏性土壤或湿泥环境，斗腔后部应保持适当卸料角度，减少物料粘附；若用于砂石和硬土，则应在斗口、侧刃和底板前缘增加耐磨保护。模型整体把铰接区、斗腔曲面、耐磨边安装孔和钣金拼焊关系表达清楚，可用于工作装置干涉检查、属具方案沟通、焊接件结构细化以及挖掘机配套属具的设计参考。
