仿生多指联动机械手掌结构

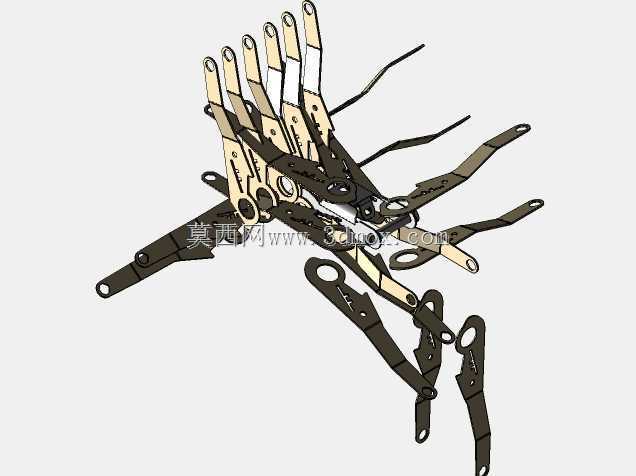

　　这套仿生多指机械手掌采用连杆联动的结构形式，将掌部基座、五组指节传动链、交叉支撑摆臂和牵引端整合为一套可展开、收拢的拟人化抓取机构。整体结构没有采用复杂的一体化外壳，而是以片状连杆、铰接孔位和限位轮廓构成主要承载路径，便于在样机阶段进行激光切割、水刀加工或钣金试制，也适合作为教学、竞赛和轻型抓取平台的机械本体。

　　从实际用途看，该结构可用于仿生机械手原理验证、机器人末端执行器开发、科普展示以及多自由度抓取实验。掌部中心区域布置多组同轴和交错铰接点，使各指节在牵引时能够产生近似人手弯曲的运动轨迹。细长杆件从掌部向指尖方向延伸，部分杆件承担主动传力，部分杆件负责约束指节相对角度，避免单根拉杆受力后出现指节翻转或运动不同步。端部预留的小孔可连接拉索、细拉杆或小型驱动单元，后续可根据负载需求选择舵机牵引、腱绳传动或微型直线推杆驱动。

　　设计思路上，模型重点表现的是欠驱动联动关系。多根杆件在掌部形成交叉连杆组，当牵引端受到拉力时，近指节先绕根部铰点旋转，随后通过中间连杆把运动传递到中指节和远指节，使手指呈现分段包络姿态。这种布置能够在不增加每个关节独立驱动器的情况下，让多指机构适应不同外形物体。对于圆柱件、不规则件或表面轮廓变化较大的被抓物，各指节接触顺序并不完全一致，先接触的指节会通过连杆力闭合并继续带动未接触指节靠拢，从而形成较稳定的包覆抓取。

　　掌部基座的轮廓并非单纯装饰件，其开孔和分叉形状承担了铰接定位、运动避让和杆件支撑三重作用。中心附近的大孔可作为主轴或装配基准，周围小孔用于销轴、铆钉或微型螺栓连接。相邻连杆之间保留了明显的摆动间隙，建模时需要重点检查极限张开和完全收拢两种状态下的干涉情况。由于杆件数量较多，且部分摆臂在掌部下方交叉穿过，装配关系如果只按静止位置判断，很容易忽略运动过程中的侧面擦碰，因此在三维环境中进行关节自由度约束和运动包络检查十分必要。

　　外形尺寸方面，该手掌以展开状态占据较大空间，五指张开后横向和纵向边界都明显超过掌部本体，收拢时指节向中心弯曲，外部轮廓则趋于紧凑。安装边界主要集中在掌部中心和腕部延伸段，中心铰接区可与支架、法兰或机械臂腕部连接，后侧细长杆件可作为驱动牵引方向的导向边界。若用于固定工作台或机器人臂端，需要在掌背下方预留驱动索弯曲半径和拉杆直线运动空间，不能只按手掌静止轮廓设计防护罩。

　　从受力角度看，片状连杆的厚度、孔边距和销轴直径决定了重复抓取时的可靠性。指根区域铰接点密集，弯矩和拉力交替作用，孔位周围容易出现磨损，因此在工程化时应在关键铰点加入衬套、轴承或加厚垫片。指尖段较细长，适合轻载抓取；若需要夹持较重物体，可在远指节内侧增加摩擦垫，同时缩短牵引力臂或提高连杆厚度，以减小指尖挠度。

　　该模型对结构设计人员的价值，在于清晰展示了多连杆仿生手的空间布置方式。杆件并非全部位于同一平面，部分摆臂通过上下分层错开形成交叉传动，这使得手掌在有限掌面内容纳更多关节，同时保持较轻质量。进行二次设计时，可在保持铰接孔距关系的基础上调整指节长度、掌宽和牵引端位置，以适配不同抓取对象；也可将片状零件替换为铝合金板、工程塑料切割件或金属打印件，用于验证强度、摩擦和寿命表现。整体结构强调机械联动与空间避让，适合作为仿生抓取机构从原理构型走向实物样机的基础设计参考。
