水培管路异径带刺快插接头

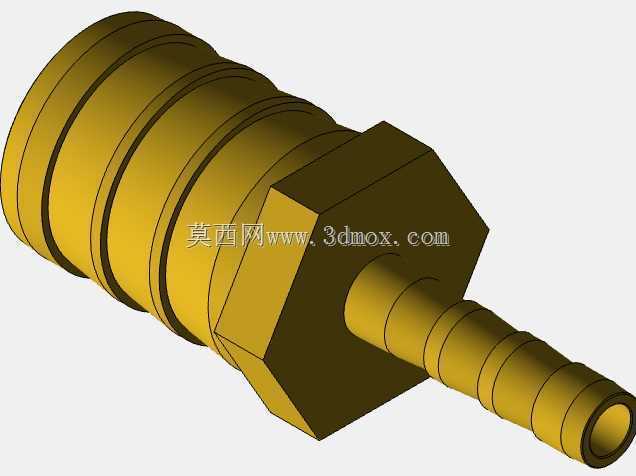

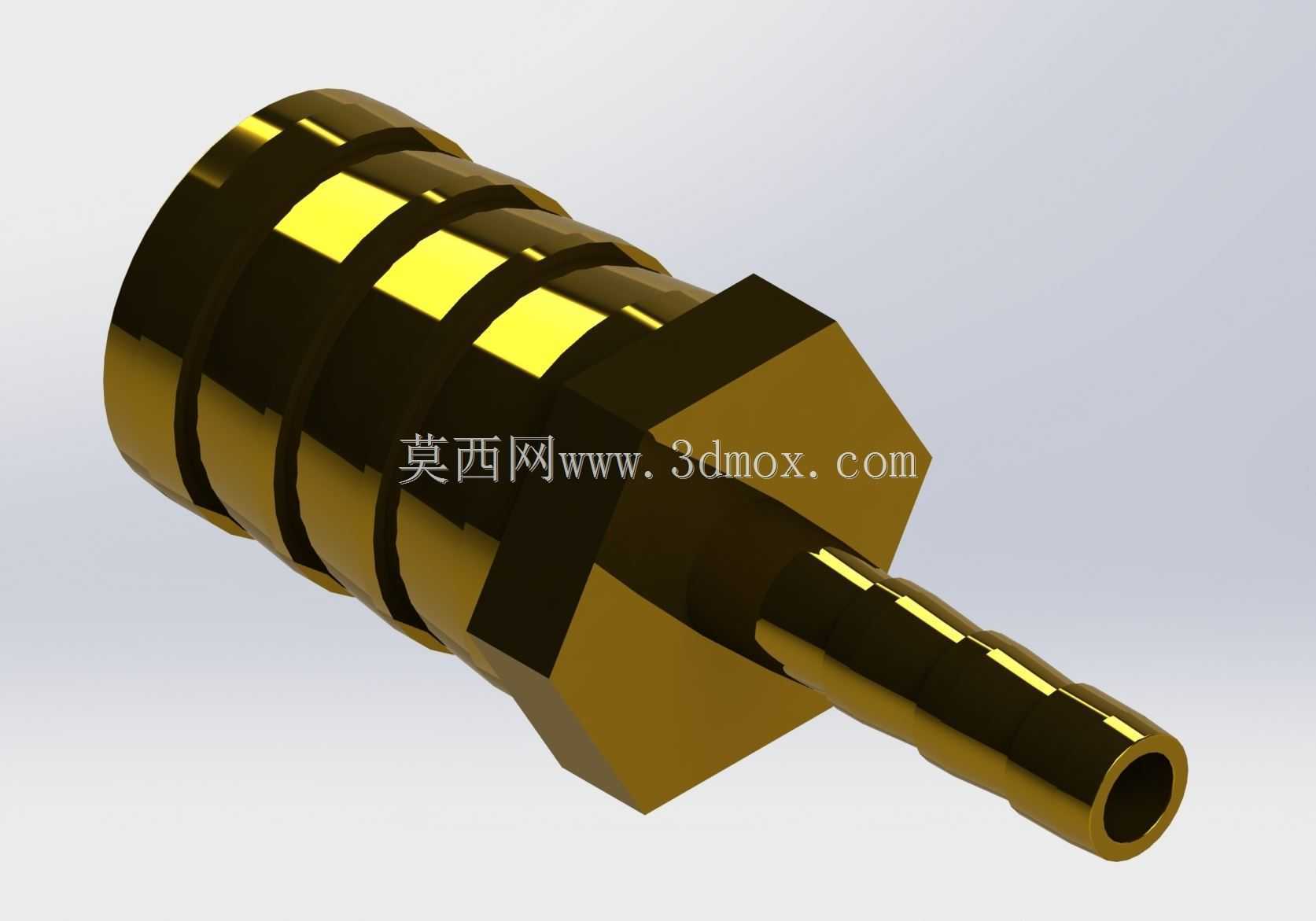

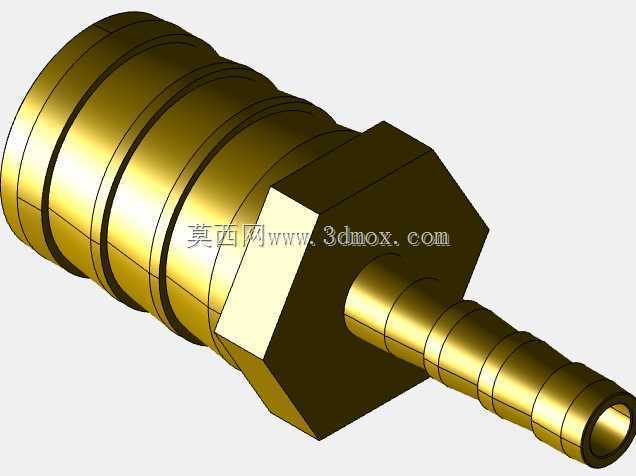

　　这套接头结构的核心诉求，来自水培种植现场的管路改造痛点：现场供液主管采用外径19毫米的输水软管，而滴灌支路的毛管外径仅为6毫米，两类软管壁厚、硬度、承压能力完全不同，常规等径宝塔接头无法直接完成变径对接，若采用多段接头加生料带拼接的方案，不仅管路节点多、漏液风险高，狭小的种植架内部也没有足够空间容纳冗余的转接结构。建模时首先从两端的插接密封逻辑入手，大口径端对应水泵出水口或者主供液支管，外壁设计多道连续的环形倒刺棱，棱边朝向接头六角基体方向，当19毫米软管套入后，软管自身的弹性回缩力会紧紧包覆在倒刺间隙内，管路通水后内部水压越高，软管壁被压向倒刺槽的作用力越强，即使不额外加装喉箍，在常规水培0.1到0.

　　3兆帕的供液压力下也不会出现脱管、渗漏。小口径端对应6毫米滴灌毛管，同样采用阶梯式带刺结构，考虑到滴灌毛管普遍采用较软的PE材质，倒刺的高度、棱边圆角都做了针对性调整，避免硬棱割破薄壁毛管造成隐性漏液。中间的六角拧动段是整个接头的受力基准，选型时可以用标准开口扳手卡住六角面，在对接硬螺纹端口或者拆卸维护时施加扭矩，不会像全圆柱外形的接头那样，管路拧紧后出现打滑、无法施力的问题。六角段的轴向厚度也经过权衡，过薄会导致扳手接触面积不足，拧动时容易崩边，过厚则会浪费轴向安装空间，在多层种植架层间距有限的场景下，多余的长度会干涉上层种植槽的底部布局。从安装边界来看，整个接头的最大径向尺寸就是六角体的对边宽度，

　　布置管路时只要预留出扳手侧向摆动的空间，就可以完成现场装配；两端插接段的有效插入深度分别匹配对应软管的常规套入长度，19毫米端插入深度足够保证三道以上倒刺完全进入软管内壁，6毫米端的插入深度则适配滴灌毛管的插接习惯，不会因为插入过浅导致毛管弯折堵水。实际水培系统运行时，营养液会定期随供液回路循环，管路内部会出现反复的压力波动，停泵时管路内甚至会产生短暂负压，普通光面插接头在负压工况下很容易被吸脱，而多道倒刺的结构相当于给软管内壁设置了多重止退卡位，正压时密封，负压时止退，完全适配水培系统间歇供液的工作特性。这类接头除了水培供液回路，在小型水族管路、实验室小型冷却水循环、盆栽自动滴灌套件里也能通用，建模时两端的通径做了等流道过渡，

　　内部没有突然的截面突变，营养液里携带的少量肥液残渣、微小根系碎屑不会在变径位置淤积堵塞，流道内壁的过渡圆角全程顺滑，沿程水头损失比直角转接的异径接头低很多，不需要刻意提高水泵扬程就能保证末端滴头的出液均匀性。结构建模过程中，所有倒刺的拔模角度都统一朝向插接方向，若采用金属机加工或者塑料注塑成型，都可以直接出模，不需要额外做侧向抽芯结构，量产开模成本很低；倒刺根部都做了圆角加强，长期插拔软管或者受管路拉力时，应力不会集中在棱根位置导致断裂。现场布线时，接头整体轴向长度紧凑，在种植架后方狭窄的管路走线空间里，不需要刻意弯折软管来适配接头长度，软管可以保持自然的弯曲弧度，避免软管死折造成过流面积变小。针对水培环境高湿度、长期接触肥液的使用场景，结构外形没有设计容易积水留垢的狭小缝隙，六角段和两端插接段的衔接位置都做了顺滑过渡，日常擦拭清理管路表面时，不会残留营养液结晶物，长期使用也不会因为积盐滋生杂菌污染回路。
