温室配套折弯冲压安装固定支架

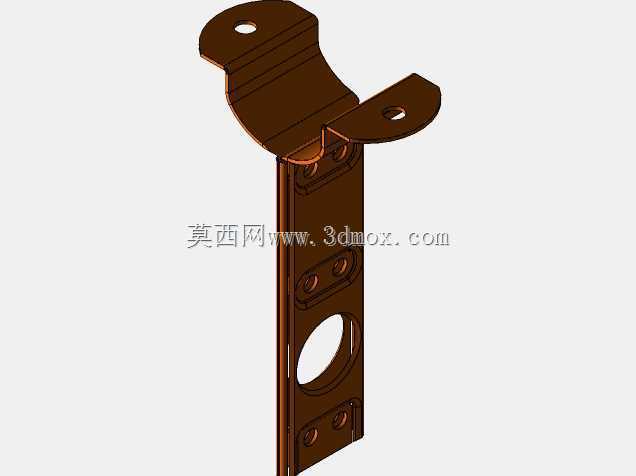

　　这套钣金折弯支架的结构形态，是围绕温室内部管线与辅件挂载场景完成的，整体采用薄金属板材经落料、冲孔、多道折弯成型，表面做了棕褐色防锈涂覆处理，适配高湿、昼夜温差大的棚内作业环境。从结构布局来看，支架主体为长条形立板，立板中段开设大直径圆形避让孔，孔位上下区域对称布置多组小型安装孔，既可以穿设输水管道、通风软管，也能通过螺栓固定传感器接线盒、喷淋支管卡座这类轻量化辅件；立板顶端延伸出两组带安装孔的弯折翼板，翼板的折弯角度经过匹配调校，可贴合温室桁架的圆管或方管外壁，通过螺栓、抱箍或者自攻钉完成顶部挂载固定，不需要在棚体主承重梁上额外焊接作业，现场安装时不会破坏原有棚架的防腐镀层。

　　设计阶段首先考量的是棚内安装的操作边界：支架整体竖向延伸，占用横向空间极小，在作物种植垄间布设时不会干扰农事作业机械通行，两翼板向外展开的宽度控制在窄幅范围内，避开棚膜下垂的最低安全距离，防止长期摩擦剐蹭棚膜造成破损。立板上的多组孔位采用对称排布逻辑，安装人员不需要区分支架的正反朝向，上下孔位的孔距兼容市面上主流温室喷淋管路、环境监测终端的固定孔规格，单一支架就能适配多种挂载件的安装需求，减少棚内配件的备货种类。板材折弯的折边位置做了圆弧过渡处理，没有尖锐外露棱角，现场布设线路时不会割伤灌溉PE管或者信号线缆，也能避免安装人员作业时被划碰受伤。

　　从受力特性来看，两翼的折弯结构相当于在支架顶部形成了三角支撑形态，挂载后立板承受的竖向载荷可以通过弯折翼板均匀分散到棚架的接触面上，薄板材本身通过多道折弯提升了截面惯性矩，不需要额外增加板材厚度就可以满足常规挂载的刚度要求，控制整体配件重量，单人就可以完成高空对位安装。立板中段的大圆孔除了穿设管路之外，也可以作为手动工具的挂点，或者在需要调整支架安装高度时，作为临时借力的操作孔，孔边的冲压毛刺在成型后做了打磨钝化处理，穿管时不会刮伤管道外壁的保温层。

　　在温室实际布设场景里，这类支架可以沿棚体长度方向按等间距排布，用来托举铺设在作物上方的喷雾主管，管路穿过中段圆孔后用管卡锁定在立板孔位上，顶部翼板固定在棚室横向拉杆上，整套管路的重量完全由支架传递到棚架结构，不会因为管路充水增重出现下垂变形。也可以将支架反向安装，把翼板固定在侧墙的立柱上，立板竖向朝下用来挂载环境温湿度传感器、补光灯的接线模组，多组预留孔位允许后期在同一个支架上追加挂载设备，不需要重新打孔固定新的支架。

　　建模过程中对钣金的折弯系数做了匹配设定，展开后的板材轮廓可以直接导入冲压加工设备进行下料，所有孔位的中心距、折弯边的避让间隙都按照实际装配公差预留，翼板上的固定孔采用长圆与圆孔结合的形式，允许安装时存在小范围的位置偏差，抵消棚架安装时产生的累计误差，降低现场对位的难度。支架底部的平直段可以抵靠在作物栽培架的横梁上，在挂载偏重的设备时形成辅助支撑，进一步降低顶部翼板的受力负荷，长期使用过程中即使棚内出现大风导致棚架轻微振动，支架的折弯结构也不会出现应力集中开裂的问题，整体结构兼顾了安装便捷性、环境耐候性与多场景适配能力。
