航空航天用筒式飞机机身结构三维设计

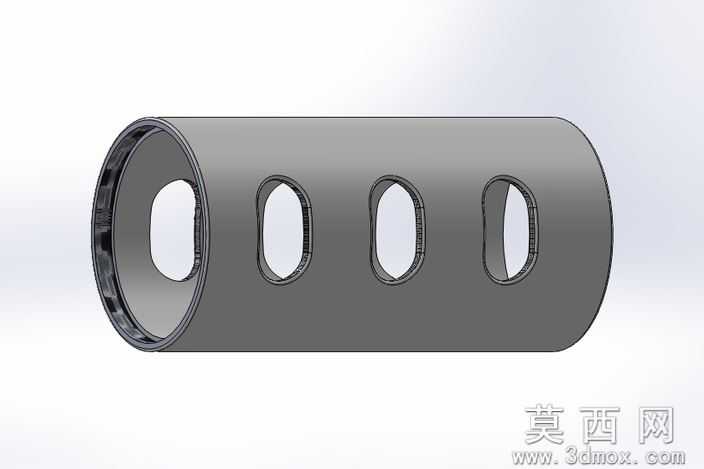

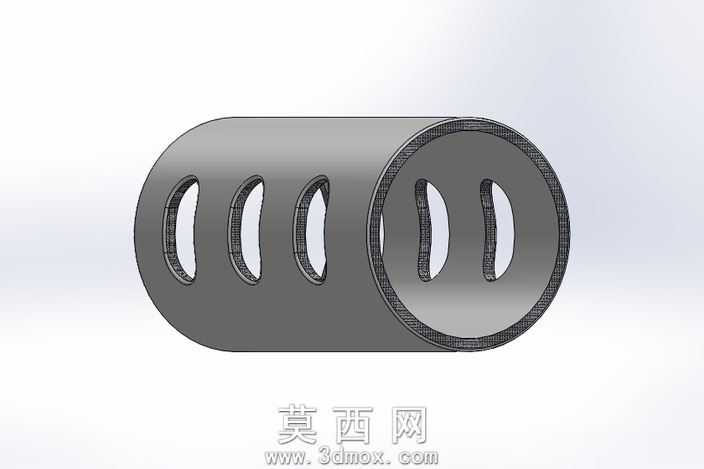

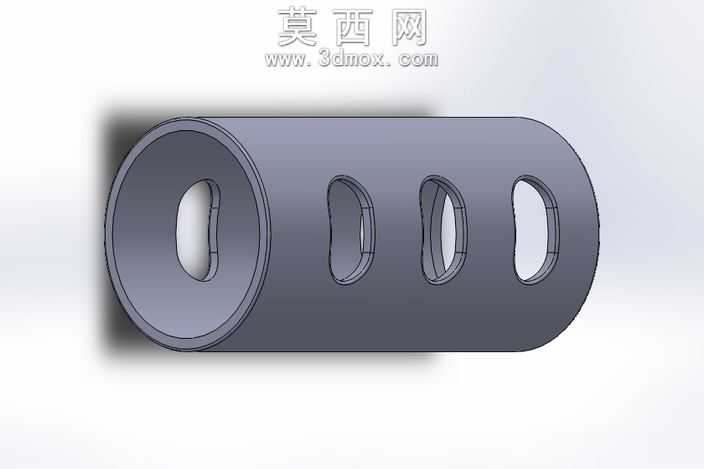

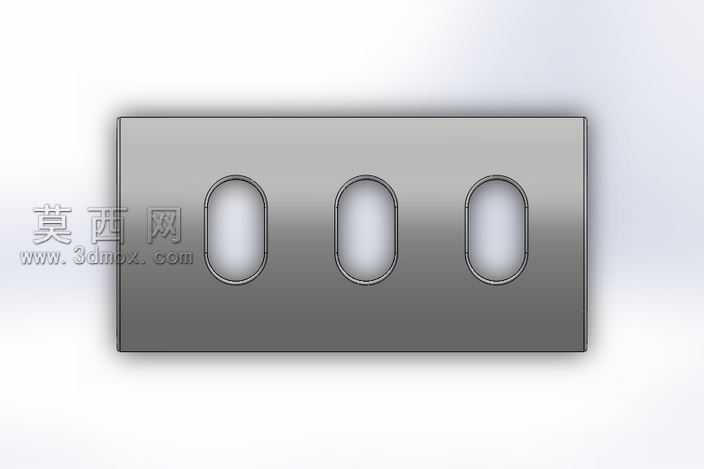

本模型为飞机机身筒段结构的三维设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先以旋转凸台命令生成机身基础筒形基体，精准控制筒壁厚度以匹配航空结构轻量化与结构强度的双重需求，建模过程中严格遵循同轴度设计要求，保证筒身内外圆柱面的形位公差符合航空构件的设计规范。针对筒身表面的镂空窗口结构，采用草图绘制精准的长圆形轮廓后，通过拉伸切除命令完成特征创建，每个窗口的边缘均做了等半径圆角过渡处理，避免应力集中问题，同时对切除特征进行线性阵列排布，保证窗口间距均匀、布局对称，符合机身结构的力学分布特性。模型端面做了加厚环形法兰结构设计，用于后续机身段之间的对接装配，法兰端面预留了均匀分布的连接点位示意，还原真实机身段的装配接口特征。材质渲染阶段，为模型赋予了哑光航空铝合金材质，调整材质的粗糙度与金属度参数，还原航空铝合金构件的真实表面质感，同时对筒壁截面做了剖视效果展示，清晰呈现筒身的壁厚参数与内部空腔结构，方便直观理解机身的壳体构造。设计思路上，该模型聚焦机身筒段的核心结构特征，省略了非核心的附属构件，重点突出筒状承力壳体的结构形式、窗口布局规律与对接结构特征，既还原了真实飞机机身筒段的核心构造逻辑，又通过简化处理让模型结构清晰易懂，可用于航空航天类结构教学演示、机身结构方案初期论证参考，也可作为航空类三维建模练习的参考案例，帮助学习者掌握筒状薄壁构件、阵列切除特征、圆角过渡处理、装配接口设计的相关建模技巧，理解航空构件设计中轻量化与结构强度平衡的设计思路。
