立式小麦储料清理仓体结构设计

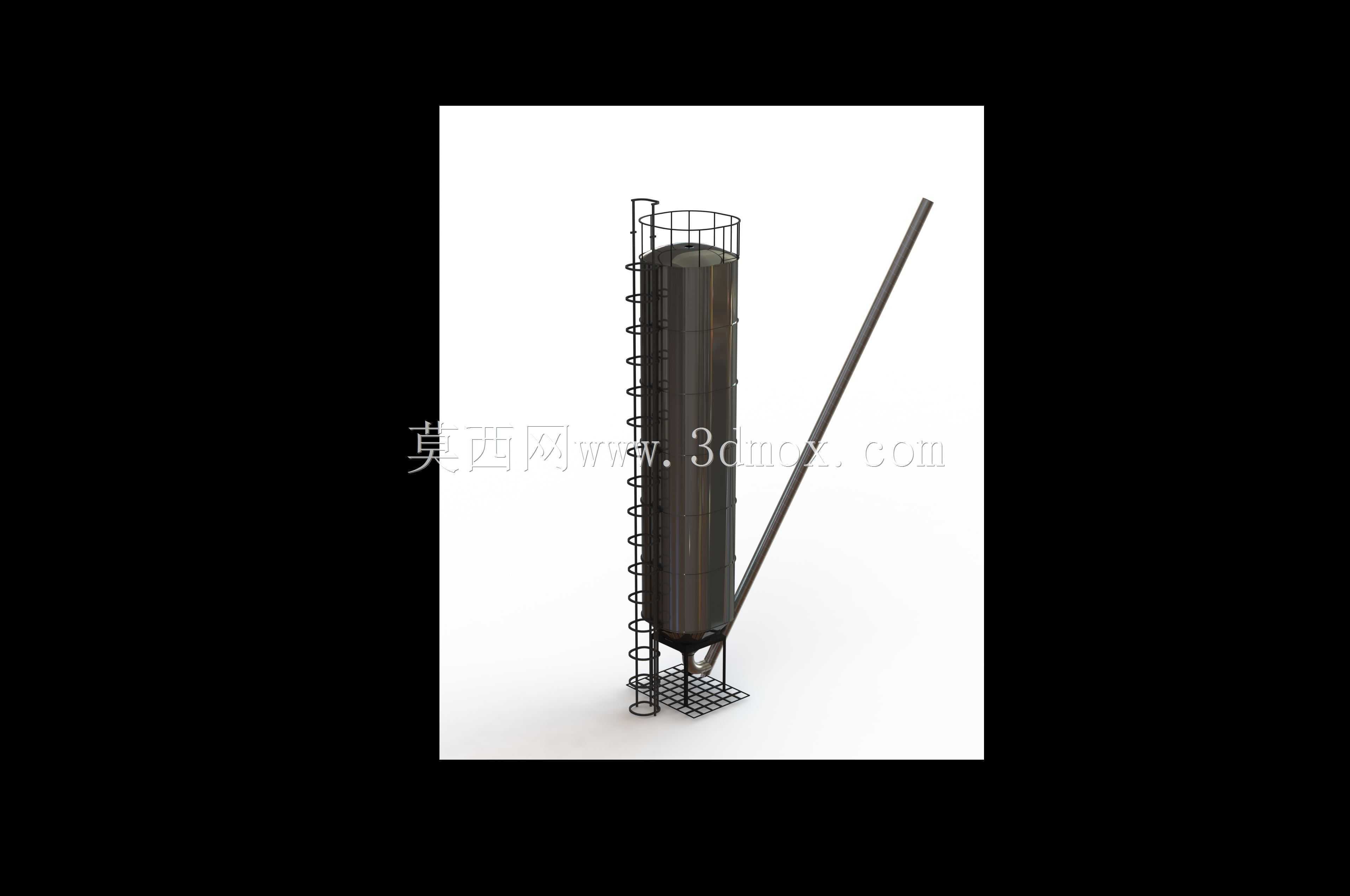

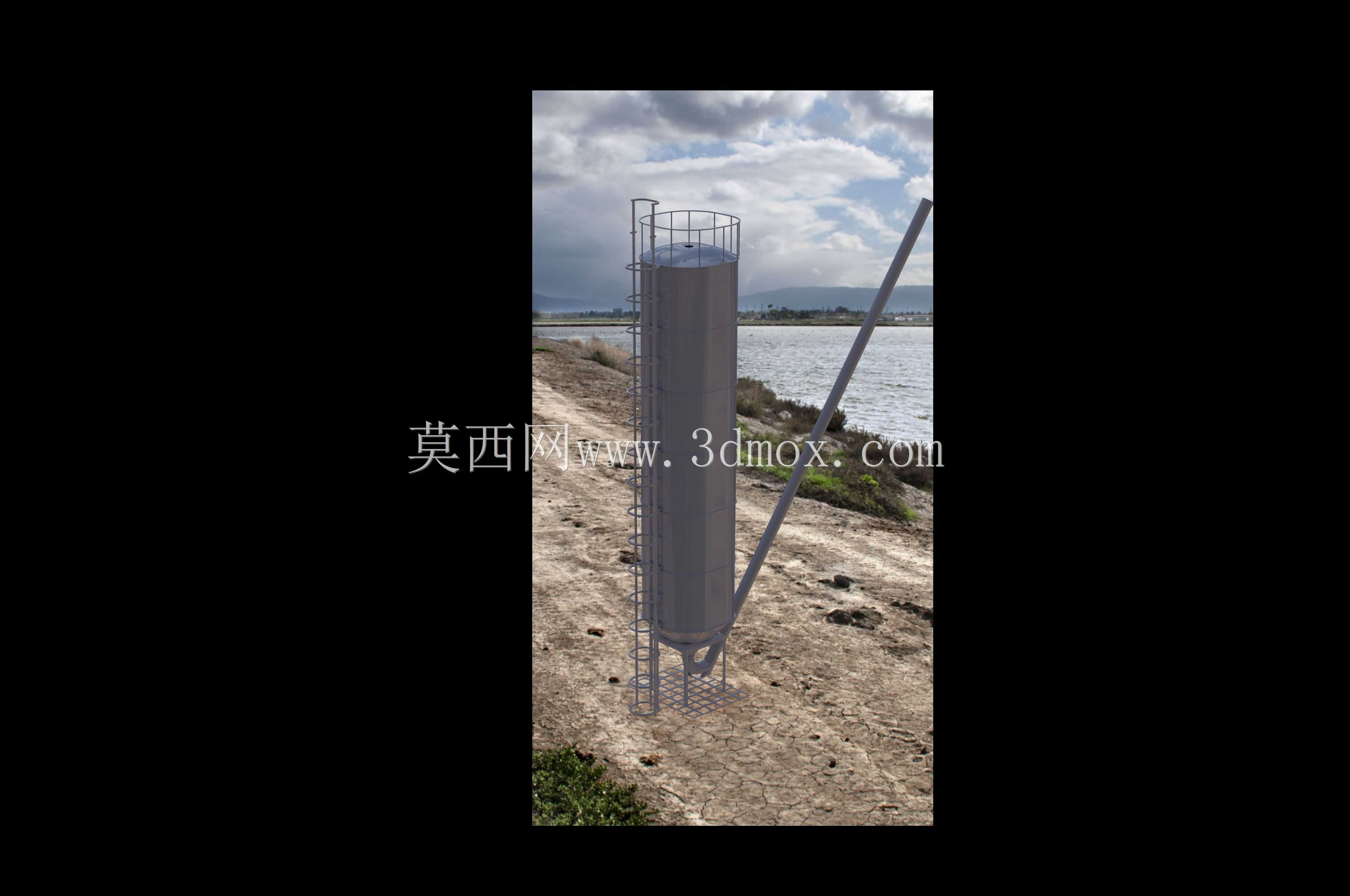

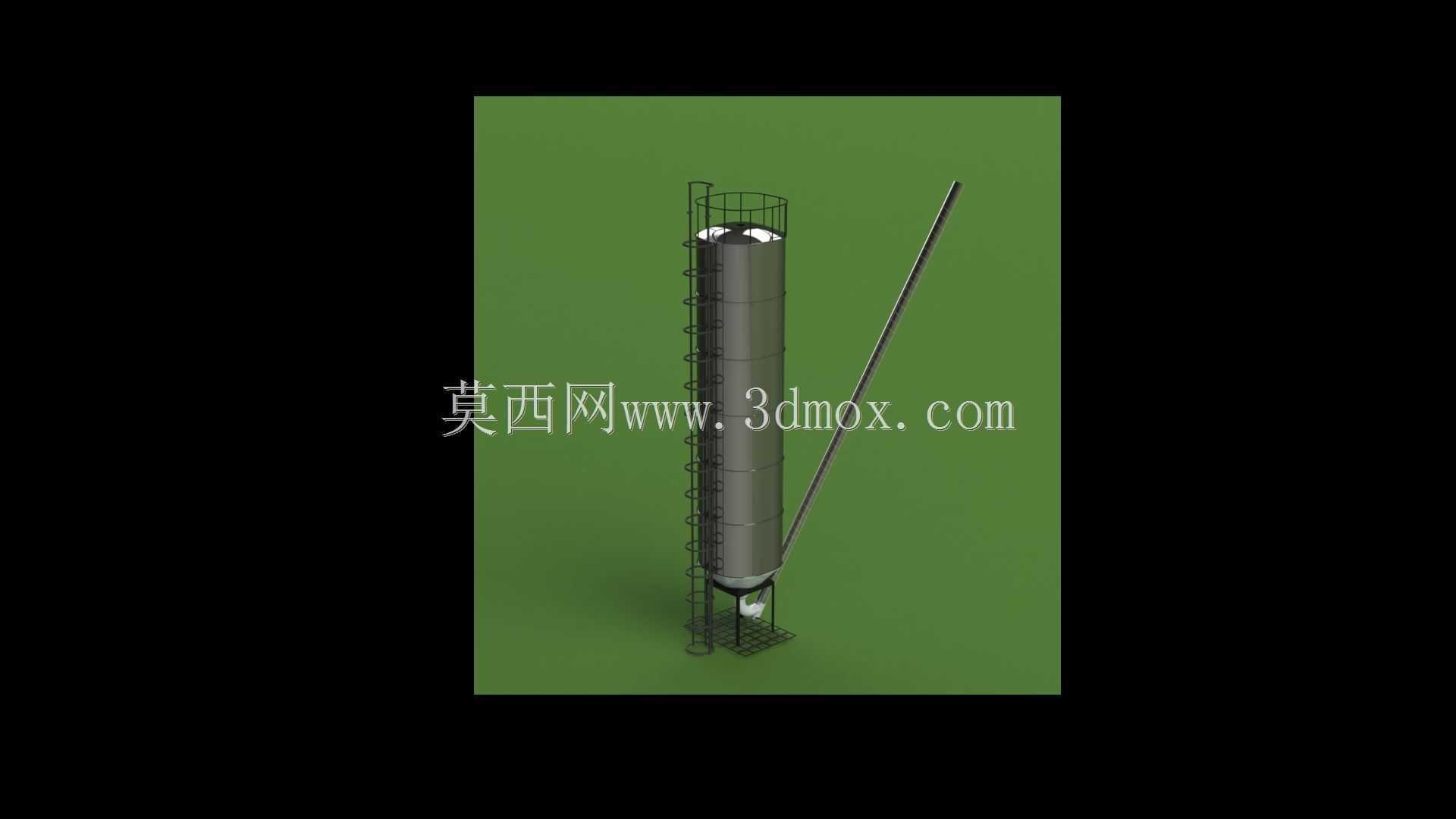

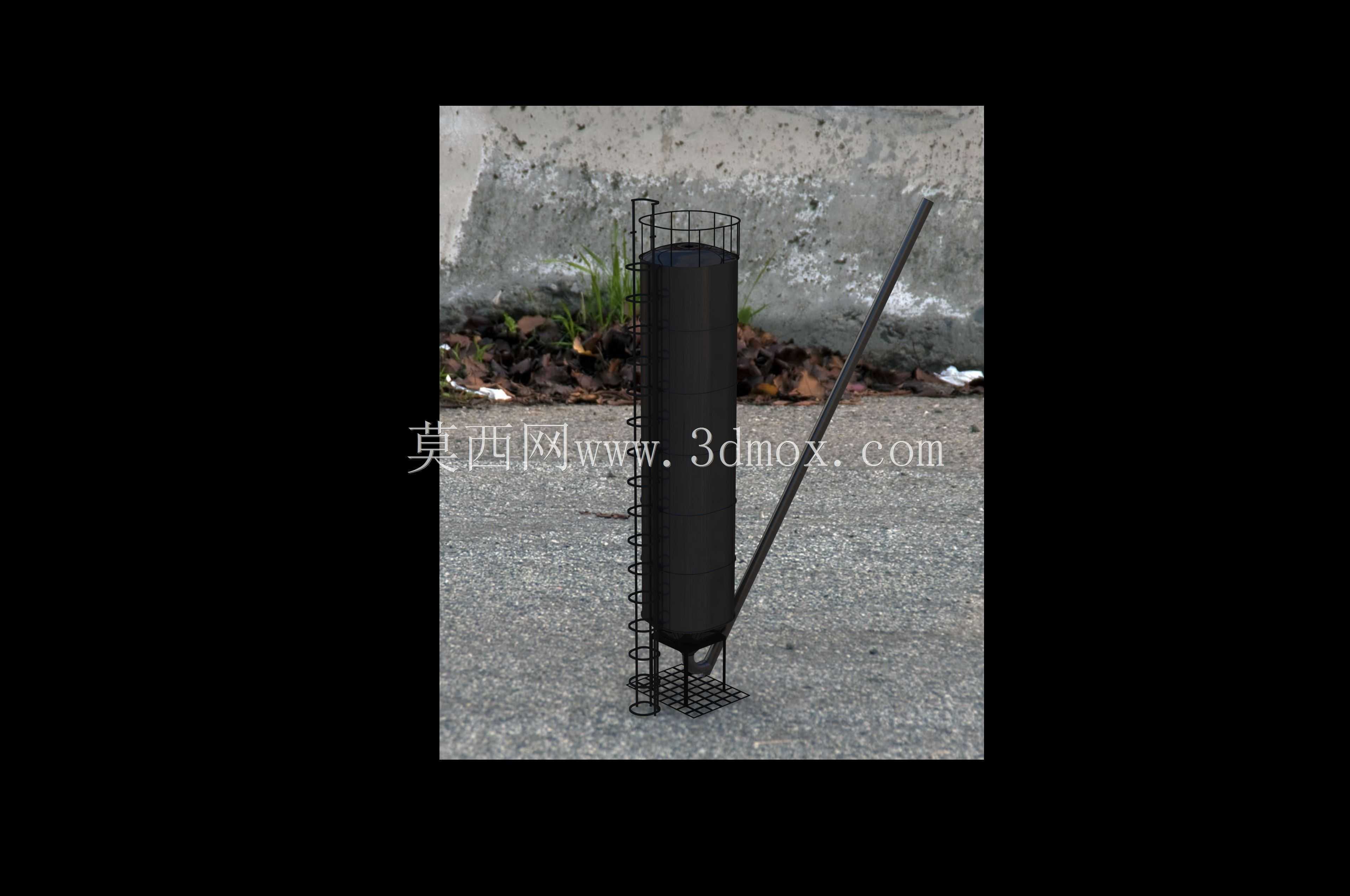

　　这套立式储料清理装置面向中小型粮食收储、面粉加工前置工段以及农场自用粮处理场景，核心承担小麦暂存、沉降匀料、杂质初清与稳定出料的任务。整体采用细长直立筒仓布局，仓体主体为圆柱形承压储料段，底部收缩为锥形漏斗，依靠粮食自重实现连续卸出，避免平底料仓常见的边角积料、结拱和人工清仓问题。仓顶设置检修平台与环形防护栏杆，侧面沿筒壁布置通长直爬梯，爬梯外侧配置护笼，运维人员可从地面直达顶部完成进料管检查、料位观测、内部衬板检修等作业。筒身外侧按等间距布置多道环形加强箍，既约束薄壁圆筒在满载侧压下的径向变形，也可作为外部管路、料位计、除尘风管的安装依托。

　　从工艺流程看，小麦经前置风选或筛分设备后，可通过沿仓体斜向布置的长输送管送入仓内；该斜管从地面附近延伸至仓顶附近，管身与仓壁保持合理夹角，既减少提升设备的布置高度，也使进料落点靠近仓体中心，降低物料偏析和对仓壁的直接冲刷。仓底锥斗下方设置出料接口与支撑框架，框架采用四立柱支腿形式，支腿间加斜撑形成稳定承力结构，可将满仓粮食的垂直载荷均匀传递至地面基础；锥斗出口预留足够净空，便于在下方对接闭风器、螺旋输送机、皮带喂料机或人工接料装置。

　　结构建模时，筒仓直径与高度按小占地、大储量的思路确定，适合车间边角或户外硬化场地安装。圆柱形仓身用等壁厚筒体表达，环向加强筋按储料侧压分布进行布置，下部靠近锥斗区域载荷较大，筋板间距可适当加密；锥段采用变倾角漏斗，倾角需大于小麦自然休止角，保证物料在无振动或少量振动辅助下能够整体下滑。顶部平台由铺板、栏杆、踢脚板和支撑牛腿组成，栏杆高度与开口尺寸按人员临边作业防护要求控制；爬梯踏步与仓壁之间保留握持和落脚空间，护笼圆弧段与梯梁连接，防止攀爬过程中人员后仰坠落。

　　安装边界方面，设备外围需留出三类空间：一是沿爬梯侧的人员上下与安全疏散空间，不得被输送带、电缆桥架或其他设备遮挡；二是斜向进料管的检修空间，管段两端应便于拆卸，弯头和落料点处需预留耐磨衬板更换位置；三是仓底出料区的操作与维护空间，支腿高度既要满足下方输送设备安装，也要保证闸门、闭风器或取样机构能够正常拆装。基础设计时应重点校核满仓物料、筒体自重、风载荷和检修人员偏载的组合工况，支腿底板需与预埋钢板或地脚螺栓可靠连接。

　　在功能扩展上，仓顶可接入除尘风网，在进料落料时形成负压，减少粉尘外逸；筒身可增设料位计接口、观察窗、取样口和防爆泄压口，便于掌握库存并满足粉尘环境安全要求。锥斗外壁可根据物料含水率配置振动电机或流化装置，防止潮湿小麦搭桥。整体模型把储料筒体、锥斗、支腿框架、顶部护栏、直爬梯护笼和斜向输送管集中表达，结构关系清晰，适合在粮食处理线规划、设备布置校核、钢结构详图深化以及非标储料仓改型设计中直接参考。
