双孔铰接木质联动连接构件

　　该木质铰接联动构件的设计，最初是面向轻型低载荷往复联动机构的场景需求展开，常见于小型教学演示机械、木质文创传动装置、轻型家具折叠机构以及低负载手动联动工装当中，这类场景不需要金属构件的高强度承载，反而对构件自重、加工便捷性、外观质感以及装配容错率有较高要求。在实际设备运行过程中，该构件承担相邻两个活动节点之间的力传递与运动轨迹约束作用，构件上下两端分别设置同轴铰接孔位，上端两个并排的铰接耳分别对接两组独立的摆杆输入端，下端的单铰接孔对接从动摆臂，当上端两个铰接点产生不同步的小幅摆动时，两片交错贴合的构件本体可通过自身的相对转角差补偿运动干涉，避免刚性连杆在多输入联动场景下出现卡滞、别劲的问题。

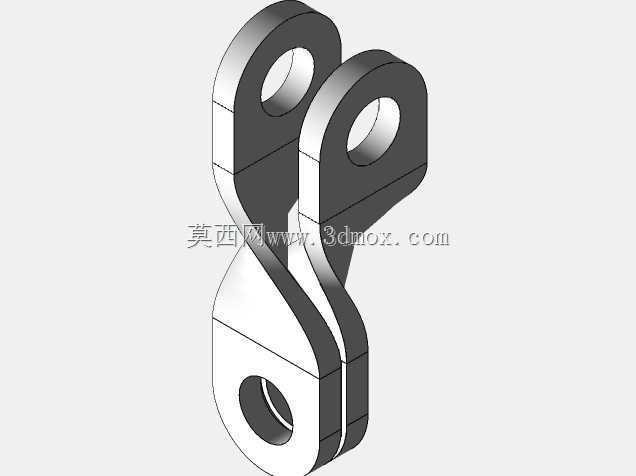

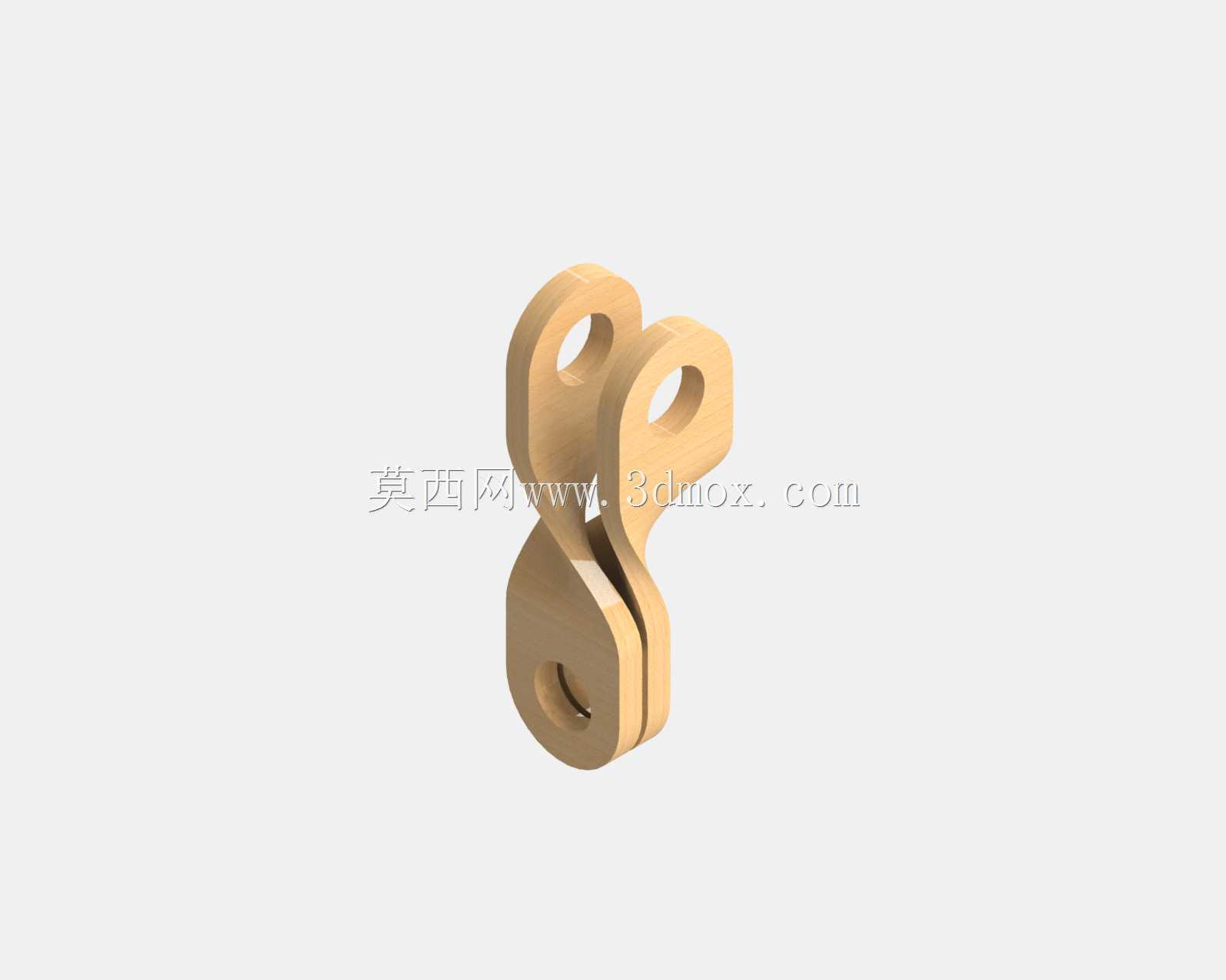

　　从结构设计思路来看，整体采用两片完全对称的异形板件交错叠合的构型，单片板件的轮廓从上端铰接耳处向下平滑收窄，在中部形成弯折过渡段后再向下延展至下端铰接环，这种流线型的轮廓并非仅为外观考量：中部收窄的区段可以在构件随摆臂做弧线运动时，预留出足够的周边避让空间，避免构件在摆动行程中与相邻的机架板、其他联动杆件发生轮廓干涉；而上下两端的铰接孔周边均做了局部加厚的凸台处理，即便采用实木材质加工，孔壁的承压面积也能得到有效提升，降低铰接销轴反复转动时对木质孔壁的挤压磨损速率。两片构件叠合的装配方式，也让整体铰接结构的装配调试变得更加灵活：现场装配时可以先分别将两片构件的上端孔位对应接入两组输入摆杆，再对齐下端孔位穿入从动摆臂的铰接销轴，无需强行掰动刚性杆件对齐孔位，对木质构件的装配友好度远高于一体式刚性连杆。

　　从外形尺寸与安装边界的角度梳理，该构件整体沿铰接孔轴线方向的厚度为两片板件厚度之和，单片板件厚度可根据实际载荷在8mm至15mm区间选取，叠合后总厚度控制在20mm至30mm之间，适配常规小型联动机构的销轴安装间距；构件整体的竖直轮廓高度约为上端孔中心到下端孔中心距的1.4倍，这个比例设置既保证了两个铰接点之间的力臂长度满足传动行程需求，也不会因构件过长导致摆动时占用过多机架内部空间。上端两个铰接孔的中心距根据输入摆杆的摆角差设定，通常控制在25mm至40mm区间，孔位内径统一适配标准M6至M10的铰接销轴，下端铰接孔的内径与上端孔保持一致，实现销轴零件的通用互换。安装边界方面，构件在最大摆角工况下，中部弯折段的外侧轮廓距离铰接中心的最大回转半径需要在设计机架时提前预留，侧向方向上两片构件的外侧表面需要和相邻摆杆的侧面保留1mm至2mm的间隙，避免运动过程中出现摩擦剐蹭；由于木质构件的湿胀干缩特性，铰接孔和销轴之间的配合间隙相比金属连杆要适当放大0.1mm至0.2mm，避免环境湿度变化后孔位收缩出现转动卡滞。

　　在实际使用特性上，该木质联动构件相比同构型的金属件具备更优异的阻尼特性，铰接副转动过程中木质孔壁和金属销轴之间的微量摩擦可以自然吸收联动机构的小幅振动，让低速手动往复运动的过程更加平缓，不会出现金属连杆传动时的高频异响。针对长期使用的磨损问题，结构设计时也预留了衬套加装空间，可以在上下铰接孔内压入尼龙或者铜质衬套，将磨损面转移到衬套内壁，后续维护仅需更换衬套即可，无需更换整体木质构件，大幅延长整套联动机构的使用寿命。
