长行程直齿齿条传动构件精细造型

　　该构件属于直线传动系统中的直齿齿条，核心作用是与圆柱齿轮啮合，把旋转运动转换为直线运动，或反过来把直线推送动作转化为齿轮的回转输出。在车间布局里，这类长齿条常见于龙门移动平台、重型工作台进给、升降门架、堆垛取料机构以及大行程推拉装置中；相比丝杠传动，它不受细长螺杆挠曲限制，单根件即可覆盖很长的运动距离，拼接后还能进一步延伸行程，承载能力也更适合重载、低速、高频往复的工况。

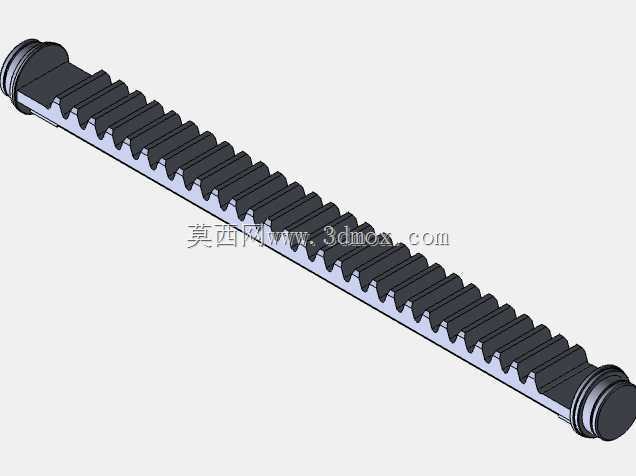

　　从结构上看，零件主体为细长矩形截面杆体，一侧沿全长加工出连续等距的直齿齿形，齿顶、齿根和齿侧轮廓保持一致，保证齿轮沿任意位置啮入时接触状态稳定。杆体两端设置了直径略大于杆身的圆柱端头，并带有环槽与台阶结构，这类端头可作为装配限位、端部挡止或与支座、衬套配合的部位，避免齿条在长距离运行中出现侧向窜动。环槽位置可容纳卡环、密封件或缓冲套，端头圆角过渡则降低了装配磕碰和应力集中风险。

　　建模时需要优先控制齿形阵列的节距一致性。齿条的齿距与配对齿轮模数直接对应，若单个齿距累积偏差过大，齿轮在连续滚动中会产生啮合冲击、卡滞或反向间隙波动。因此齿形不宜仅以外观块体堆叠处理，而应按单个齿槽轮廓建立特征，再沿杆体长度方向进行规律阵列，随后检查齿顶线、齿根线与基准侧面的平行度。杆体背面和两侧平面是安装贴合面，平面度会影响齿条固定后的直线精度；若底面翘曲，螺栓压紧后齿形基准会被强行拉偏，最终造成齿轮啮合深浅不均。

　　安装边界方面，齿条通常沿设备床身或横梁侧面铺设，依靠背面定位面贴紧安装基准，再通过螺钉从杆体孔位或压块进行固定。长齿条在受热和受力时会沿长度方向产生伸缩，设计支座时应在端部留出适当膨胀间隙，不能把两端完全刚性顶死。配对齿轮的中心距要按齿顶高、齿根间隙和啮合侧隙综合调整，中心距过小会导致齿侧挤压、磨损加快，中心距过大则会出现明显空程。对于需要正反向精确定位的设备，还可采用双齿轮预紧或消隙结构，使齿条两侧齿面分别与齿轮保持接触，降低反向间隙。

　　实际工况中，齿条的受力方向需要重点判断。齿轮传递推力时，啮合力不仅沿运动方向存在切向分量，还会产生把齿轮推离齿条的径向分力，因此安装基座和压块必须具备足够刚度，不能只靠薄压板承受侧向载荷。若用于升降机构，齿条还需考虑制动、防坠和静载承载，端头挡环可作为极限位置的机械保护，但不能替代缓冲器和行程开关。齿面润滑同样不可忽视，开放式齿条多采用润滑脂或自动涂刷润滑，粉尘较多的场合应增加防护罩，避免磨粒进入齿面造成磨粒磨损。

　　三维造型中，细长杆体要兼顾视觉表达与工程校核。齿部阵列数量较多，特征重建时应保持参数关联，便于在模数、齿宽或总长调整后快速更新；两端圆柱头、环槽和杆身交接处应保留圆角或倒角，既符合加工工艺，也能在热处理和受载时减少裂纹源。装配模型里还应把配对齿轮、导轨滑块、压块和床身基准一并放入，检查齿轮在全行程移动时是否与端头、螺栓、护罩发生干涉，尤其要关注啮入端和啮出端的齿顶间隙。通过这种方式建立的齿条模型，不仅能呈现零件外形，也能直接服务于传动选型、布局校核和加工出图。
