集成式多路流体控制阀块结构设计

　　在液压与气动系统的现场布局里，阀块类零件往往是整套管路的核心枢纽，本次呈现的集成式多路流体控制阀块，就是面向紧凑型动力单元开发的典型油路集成构件。从实际装机场景来看，这类阀块常被布置在液压站的阀组安装区、移动工程机械的主控油路旁，或是小型自动化设备的气动控制回路中，替代过去零散排布的管式阀、外接管路与独立接头，把多条流体通路、阀件安装位、检测接口全部整合在单一刚性基体内部，大幅减少外接管路的数量，也降低了管路接头处的泄漏风险。

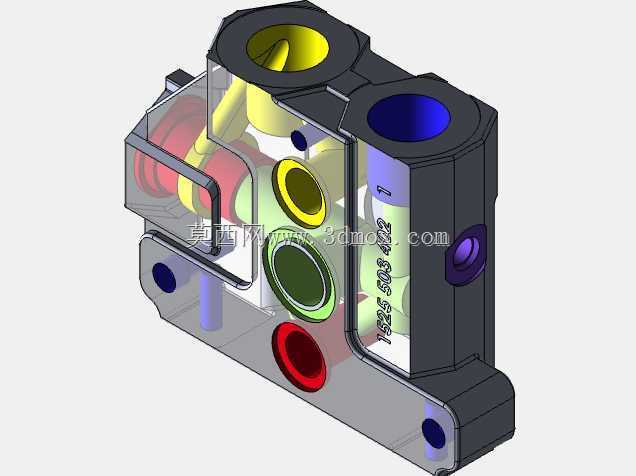

　　从结构设计思路上，该阀块采用了一体化铣削成型的基体方案，外部轮廓做了多处切角与台阶避让，没有采用规整方块的冗余外形，所有外凸结构都对应实际装配需求：顶部两个大尺寸沉孔为主工作油口的对接位，孔口做了沉台与密封面预留，可直接对接法兰式管路或者插装阀组件；侧面分布的不同孔径接口，分别对应控制油口、泄油口、压力检测口与执行机构连接口，不同颜色的孔位标识在三维建模阶段就做了区分，方便工艺人员核对孔道通断关系，也便于后续装配时快速识别管路对接逻辑。

　　内部流道的设计是这类阀块的核心难点，建模过程中需要在有限的基体空间内排布多层交叉孔道，既要保证每条通路的通流面积满足流量要求，又要避免孔道之间出现壁厚不足、干涉钻穿的问题。图中半透明展示的内部流道可以看到，多条流道采用斜向过渡、圆弧转接的走向，没有出现直角急转的结构，这种处理方式能有效降低流体在阀块内部的压力损失，减少油液高速冲刷带来的振动与噪声。流道交汇处的壁厚经过校核，在额定工作压力下不会出现形变或渗漏，部分高压通路的孔壁还预留了足够的加工余量，适配深孔钻加工的工艺要求。

　　外形尺寸与安装边界方面，该阀块的底部为平整安装基准面，预留了对应的固定孔位，可直接通过螺栓锁紧在液压站的安装底板或者设备机架的预设工位上，安装时不需要额外加装复杂的转接支架。整体外轮廓的所有突出接口、侧边凸台都在建模阶段做了装配间隙校核：相邻阀件安装后，扳手操作空间、管路接头的拧动空间都已预留，不会出现装机后工具无法伸入、相邻元件互相干涉的问题。侧面的紫色小接口为传感器安装位，可直接加装压力变送器，实时采集回路工作压力，不需要在外接管路上额外开孔取压。

　　从功能特性来看，这款集成阀块把原本需要多根油管、多个管接头才能实现的通路逻辑全部整合在基体内部，外接管路数量减少七成以上，整机装配的工时明显缩短，后期运维时排查泄漏点的难度也大幅降低。刚性基体本身可以作为多个插装阀、单向阀、节流元件的安装载体，元件直接嵌入阀块表面的安装孔内，密封件内嵌于沉槽，运行过程中抗振动能力远高于管式连接结构，在工程机械、移动设备这类振动工况频繁的场景下，管路松脱的故障概率显著下降。

　　建模过程中所有孔位的坐标、深度、公差都按照实际加工逻辑设定，既可以直接导出工程图用于铣削、深孔钻加工，也可以提前在三维环境中做流道干涉检查、装配模拟，提前规避传统二维绘图容易出现的孔道打穿、壁厚不足、接口位置错位等工艺问题。这类阀块的设计逻辑，本质是在有限的安装空间内把流体通路、元件承载、安装基准三个功能合为一体，是紧凑型液压控制系统里非常典型的集成化结构方案。
