工业管道式轴流排风设备结构设计

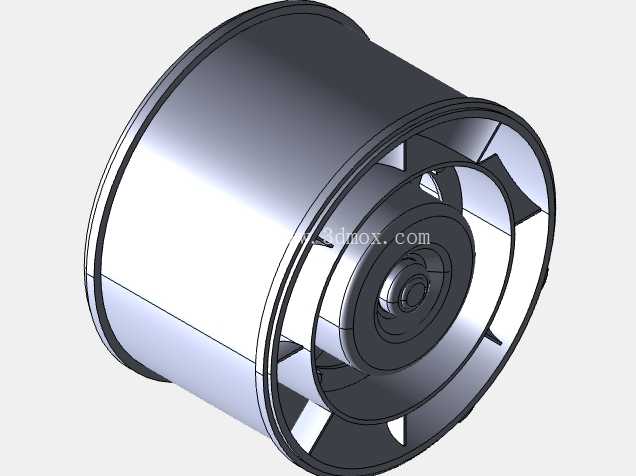

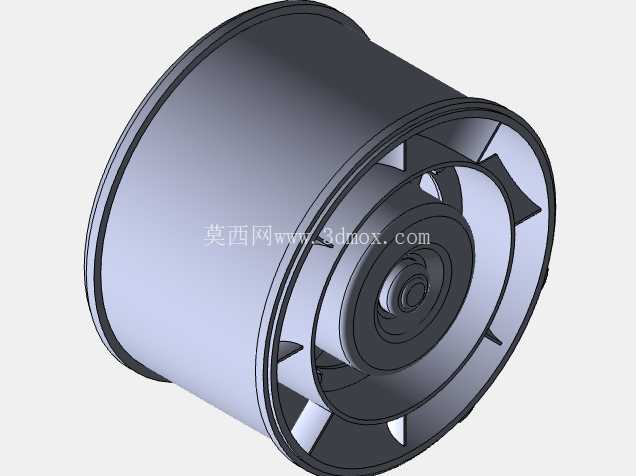

　　在工业厂房通风、工艺段废气排导、设备舱散热循环这类场景里，管道内嵌式的轴流排风部件是很常见的配套结构，这次拆解的这款圆筒形轴流排风结构，就是针对直连管道安装场景做的适配设计。先从安装边界说起，整体采用直筒式外壳结构，外壳两端做了等径的法兰边预留，能直接对接同公称直径的圆形通风管道，不需要额外做变径转接，安装时只需要在法兰边处加密封胶垫，用卡箍或者螺栓锁紧就能完成固定，外壳的圆柱度公差控制在合理范围，能保证和管道对接后不会出现错位漏风的问题，筒身长度做了优化，不会因为嵌入管道后占用过多管廊空间，对于旧管线改造替换的场景也能直接适配，不需要调整原有管道的排布间距。

　　从功能实现逻辑来看，这款结构的核心是靠内置的轴流叶轮完成空气轴向输送，叶轮采用多翼式前倾叶片设计，叶片和轮毂的连接做了圆弧过渡，能降低气流通过时的紊流噪音，叶片的扭曲角度是按照等环量流型做的参数匹配，在额定转速下能保证气流沿筒身轴向平稳推送，不会在筒壁处形成涡流损耗，叶轮和筒体内壁之间的间隙控制在极小范围，能减少气流回流损失，提升输送效率。轮毂位置集成了电机安装位，电机采用内嵌式安装，固定在筒身中部的支撑筋条上，支撑筋条同时做了导流设计，截面采用流线型，能减少对通过气流的阻挡，电机的走线沿支撑筋内部预留的线槽引出，不会暴露在气流通道内，避免长期被气流夹带的粉尘磨损线缆绝缘层。

　　设计过程中首先考虑的是工况适配性，针对工业场景里空气可能夹带少量粉尘、湿气的情况，叶轮和筒身都采用了耐腐蚀的材质选型匹配，表面做了光滑处理，不容易积灰，日常维护只需要拆开一端的法兰就能抽出叶轮组件做清洁，不需要把整个筒体从管道上拆下来，降低了运维的工作量。叶轮做了动平衡校正，运转时的振动量控制在标准范围内，不会因为长期运转带动管道产生共振，对于安装在高空管廊或者靠近操作工位的场景，能降低振动带来的紧固件松动风险和噪音影响。

　　再看结构细节，筒体两端的法兰边做了加厚处理，能承受管道安装时的锁紧力，不会因为螺栓锁紧导致筒口变形，法兰边上的安装孔位做了等距均分设计，能适配不同标准的管道对接孔位，不需要现场重新打孔。电机的安装座做了减震垫预留位，能进一步吸收电机运转时的微小振动，避免振动传递到筒身和管道上。叶轮的叶片边缘做了钝化处理，不会在安装维护时划伤操作人员，轮毂处做了导流帽设计，能引导进入叶轮的气流平稳过渡，减少入口处的气流阻力。

　　在实际应用里，这类结构除了用在厂房整体通风换气，还能配套在工业设备的散热排风段，比如焊接工位的排烟管道、烘干设备的热风循环管路、电气柜舱的集中散热排风，不同场景下只需要匹配对应功率的驱动电机，不需要改动筒体和叶轮的主体结构，通用性很强。设计时也考虑了不同安装角度的适配，不管是水平管道安装、垂直管道向上排风还是向下排风，结构本身的支撑强度都能满足，不会因为安装角度变化导致叶轮和筒壁产生刮擦，轴承的选型也适配多方位安装的受力情况，能保证长期运转的可靠性。

　　从建模逻辑来说，整个结构采用参数化建模思路，筒体直径、法兰厚度、叶片角度、轮毂直径这些参数都做了可调整配置，后续如果需要适配不同管径的管道，只需要修改对应参数就能快速生成新的结构模型，不需要重新从零绘制，能提升系列化设计的效率。各部件之间的装配间隙都做了工程实际余量预留，考虑了加工时的公差累积，不会出现建模时装配正常、实际加工后装不上的问题，比如叶轮和筒壁的间隙，就预留了加工变形和热胀冷缩的余量，保证在不同温度工况下都能正常运转。
