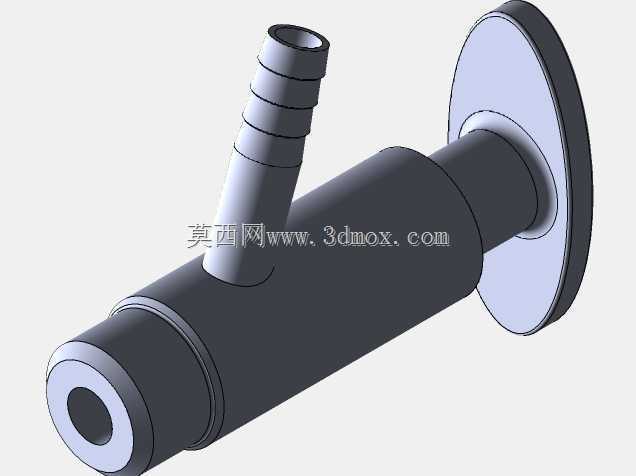

工业机器人旋转密封阀结构设计

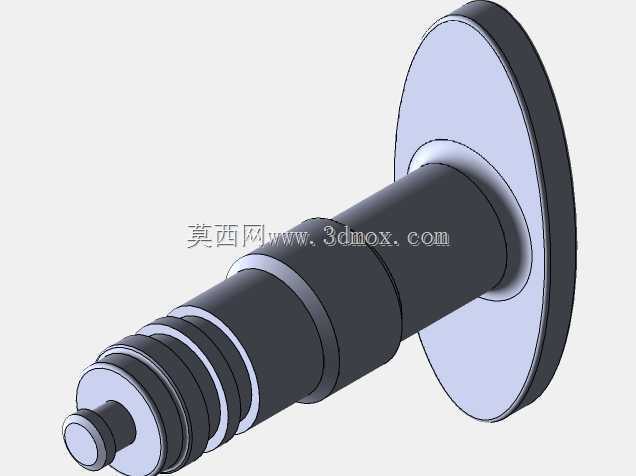

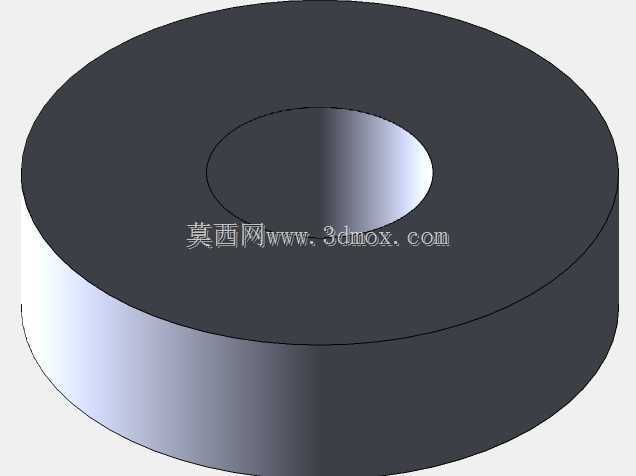

　　在自动化生产线的工位布局阶段，这类旋转密封阀常布置在机器人末端执行器与工艺管路的衔接节点，承担流体通路的通断切换与工位旋转动作的同步密封功能，常见于点胶、喷涂、微量药剂加注以及洁净物料输送的工况中。区别于常规固定式截止阀，该结构将回转支承与密封阀芯整合为一体，无需额外加装独立旋转接头，就能在阀瓣绕轴转动切换通路的同时，保持对接管路之间的动密封可靠性，减少了管路冗余接头带来的泄漏风险点。从结构拆解逻辑来看，阀芯的回转配合面采用聚四氟乙烯材质作为旋转锁合衬层，该材料自身摩擦系数低，长期往复转动时磨损量小，且不会与常见的工业流体发生粘接反应，即便在无额外润滑的洁净工况下，也能保持转动阻尼稳定。

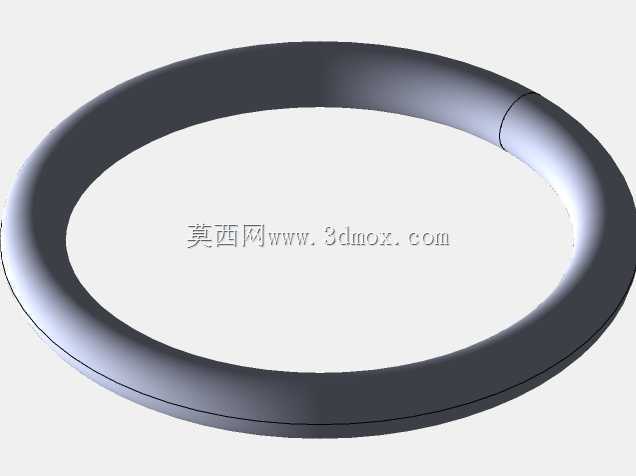

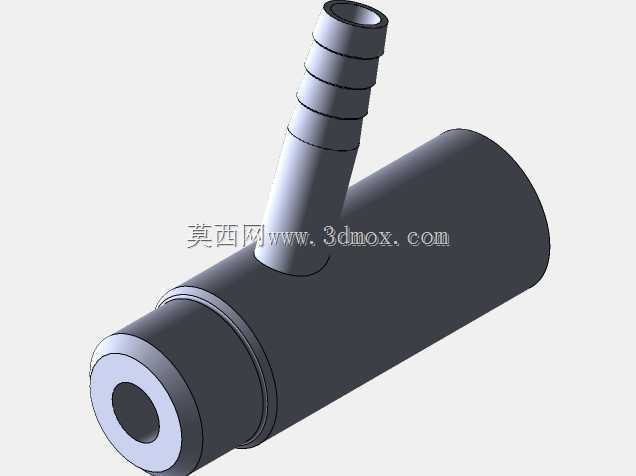

　　阀芯外侧的环形密封槽内配置邵氏硬度109的丁腈橡胶O型圈，丁腈橡胶耐矿物油、耐多数水性介质的特性，适配车间常规气动、液压以及水性工艺流体的输送场景，O型圈的压缩量按照动密封标准选取，既保证贴合面无间隙渗漏，又不会产生过大的转动阻力。整个阀体的外露表面做电解抛光处理，表面粗糙度控制在较低水平，一方面在洁净车间使用时不易附着粉尘、残留工艺介质，日常擦拭清洁即可完成维护；另一方面电解抛光形成的致密钝化表层，能抵御弱腐蚀性介质的侵蚀，延长阀体在潮湿、多气雾工况下的服役寿命。建模过程中首先梳理通路的对接边界：阀体两端的接口同轴度公差需控制在0.05mm以内，避免对接管路安装后产生附加径向力，导致阀芯转动卡滞。

　　回转部分的轴向定位采用台阶面配合锁紧结构，预留0.02-0.03mm的轴向窜动间隙，补偿温度变化带来的材料热胀冷缩量，防止低温工况下零件收缩锁死、高温工况下膨胀挤坏密封件。安装布局时，阀体的固定法兰面预留标准螺栓孔位，可直接适配工业机器人末端的标准安装法兰，也可通过转接支架固定在生产线的工位侧板上；阀体周边需预留不小于阀体外径1.2倍的操作空间，方便后期拆卸更换O型圈与聚四氟乙烯衬层，无需拆解整条管路即可完成密封件维护。从功能实现逻辑上，旋转驱动端可对接伺服电机输出轴，也可搭配旋转气缸实现90度或180度的工位切换，阀芯的转动角度通过限位结构硬限位，避免过转导致通路对接错位。内部流道采用圆弧过渡设计，没有直角死角，

　　流体经过时不会产生滞留区，即便输送带有微小颗粒的介质，也不会出现颗粒沉积卡滞阀芯的问题。在结构校核阶段，需对密封配合面的接触压力做仿真验算：压力过小会导致密封失效泄漏，压力过大则会加快聚四氟乙烯衬层与丁腈胶圈的磨损速度，最终将接触压力控制在材料许用比压的中间区间，兼顾密封寿命与转动灵活性。阀体的外部轮廓做了倒角处理，没有尖锐棱角，既避免安装维护时划伤操作人员，也防止洁净环境中棱角处积尘。整套结构的零件拆分逻辑清晰，易损件全部设计为可独立更换的形式，主体阀体采用刚性足够的金属材质，长期使用不会出现形变，维护时仅需更换低成本的密封件与衬层，大幅降低产线的后期运维成本，适配多品种小批量的柔性自动化生产场景，在3C电子制造、医药包装、汽车零部件涂胶等工位都能稳定适配。
