双层框架式交流稳压器安装支座结构

　　这套双层框架式安装支座，主要面向交流稳压类电气设备的台架装配场景，在小型稳压电源、试验台供电单元、车间局部稳压工位以及教学实训电气柜周边配套中使用较多。现场做结构排布时，这类支座并不直接承担电气功能，而是把上方需要隔离放置的稳压单元、接线端子排或者小型监测模块抬离安装基面，既留出底部走线与散热空间，也让上下两层器件的维护边界变得清晰。

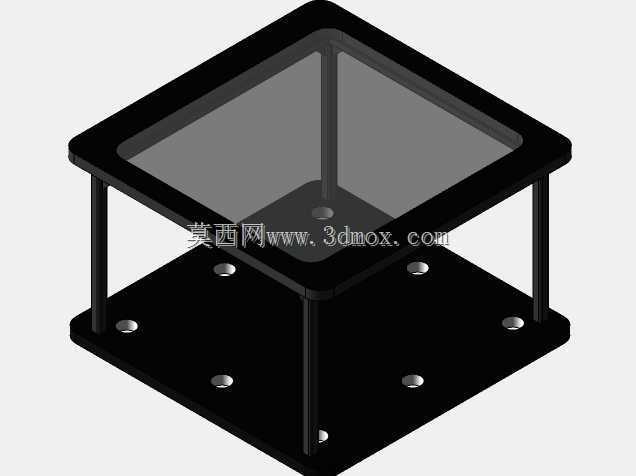

　　从结构组成看，支座采用上下两块近似方形的板件作为主要承载面。下层板直接落在基础安装面上，板面上分布多枚圆形安装孔，孔位沿板边对称布置，用于穿入紧固件，把整个台架锁固在工作台、机柜底板或者预制槽钢基面上。上层板同样为方形外轮廓，中部开出大面积通腔，外围保留一圈等宽边框，这种处理不是单纯减重：边框用于承接上方设备的底脚，中部镂空则让被支撑器件的下部可以外露，方便接线、散热以及观察器件底部标识。上下板之间由四根沿四角布置的立式支柱连接，支柱轴线与板件保持垂直，形成典型的四柱框架受力体系。

　　受力传递路径比较直接。上方设备的载荷通过上层边框传递到四角支柱，再由支柱集中传至下层板，最后分散到基础固定点。由于支柱位于轮廓角部，台架在承受竖向静载时，板件中部不需要做得过厚；上层板中间开大孔后，剩余框边仍能维持足够的抗弯截面，尤其在四角支柱约束下，边框的扭转变形会受到明显限制。下层板则承担整机倾覆力矩，周边孔位在设备受到振动、搬运冲击或者外接电缆拖拽时，能够提供稳定的拉锚作用。

　　建模时需要重点控制几块安装边界。首先是上下板的外形轮廓与开孔中心距，四角支柱的位置必须同时对齐两块板的连接点，任何一个支柱偏位都会导致装配后板件不平行。其次是下层板固定孔的孔径与边距，孔边到板外缘要保留足够压接宽度，避免锁紧时板边产生局部压陷或裂纹。上层边框的宽度也要结合被支撑设备底脚尺寸确定，底脚不能压在镂空区域边缘，否则会形成悬臂受力。支柱长度决定层间净空，这个尺寸在实际项目中往往由线缆弯曲半径、端子排高度和散热气流共同决定：净空过小，插头、线束和维护工具难以进入；净空过大，则会提高整机重心，降低抗倾覆能力。

　　在电气设备周边使用时，台架的层间空间还承担走线通道作用。电缆可以从上层中部镂空区向下引入，再沿支柱侧面或下层板表面整理固定，避免线缆直接压在设备壳体下方。对于发热较明显的稳压单元，底部敞开还有利于自然对流，热空气不会被封闭板件闷在设备底面。若现场需要增加绝缘垫、接地片或者减振垫，可在下层板与基础之间、上层边框与设备底脚之间分别预留叠层厚度，三维装配时应把这些辅助件一并建入，否则实际安装高度会与数模出现偏差。

　　板件边缘采用简洁直角轮廓，拐角处与支柱连接区域形成局部加强效果。上层板的黑色实体部分可理解为喷涂后的金属框架，中部灰色区域表示镂空或透明观察范围；在工程出图时，应明确区分实体板面、中空区域和安装孔，避免加工方把中部误封成整板。圆形孔位在模型中以简化紧固件形态表达，实际生产中可根据载荷选择螺钉、压铆螺母或者通孔配螺母固定。若用于较大质量的稳压设备，还应复核支柱截面、板厚以及连接孔处的挤压应力；若只是承托轻型控制模块，则该框架结构在保证孔位准确的前提下，具有加工简单、装配直观、维护开放的特点。

　　整体来看，该安装台的设计思路不是追求复杂机构，而是用规则板件和对称支柱建立稳定、可加工、可扩展的支撑界面。把设备承载、线缆穿行、散热留空和基础固定这几项需求压缩到同一个双层框架中，结构关系清楚，现场安装顺序也明确：先固定下层板，再连接支柱，最后吊装上层设备并完成接线检查。
