FLOR工业磨粉机组机架料斗管路结构

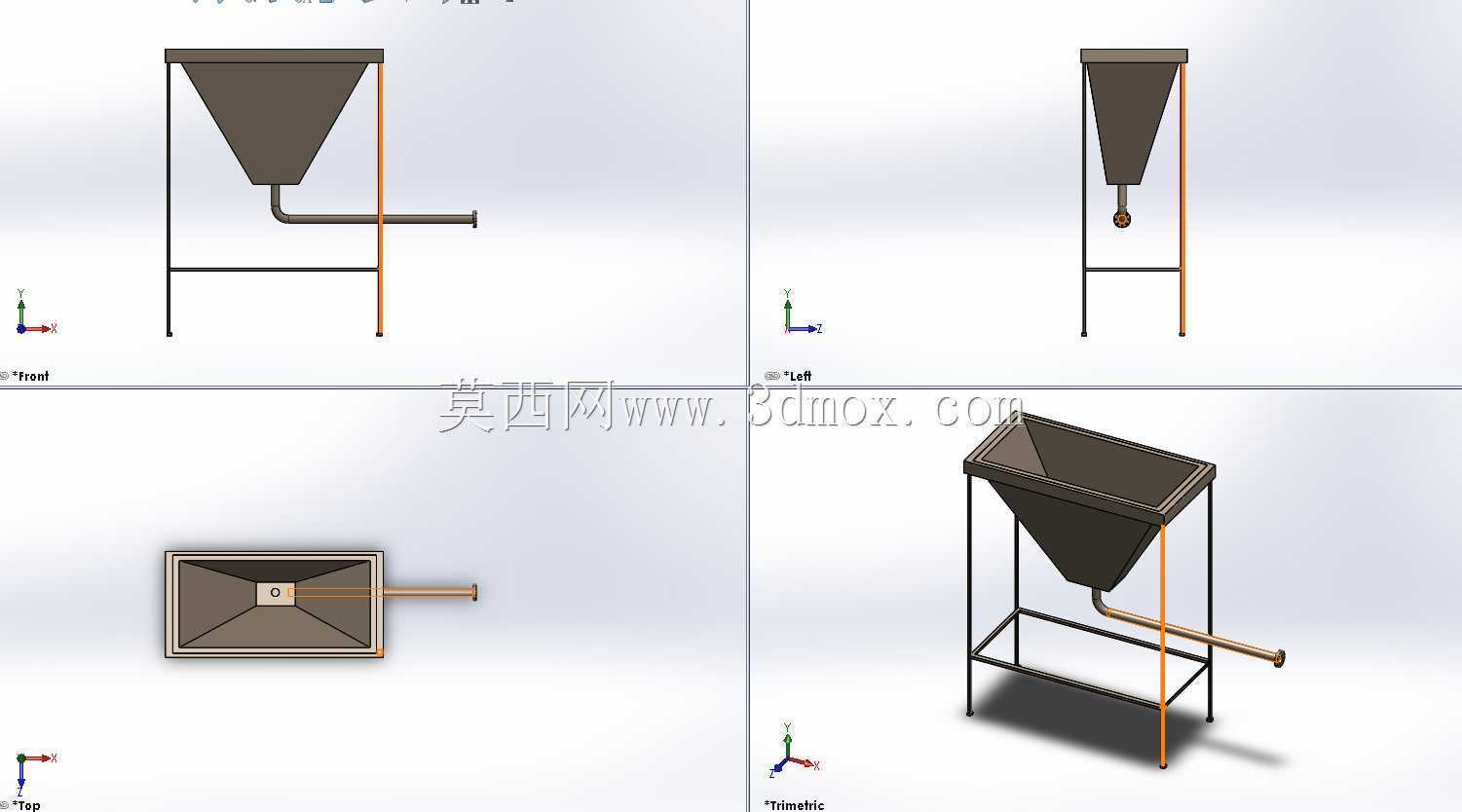

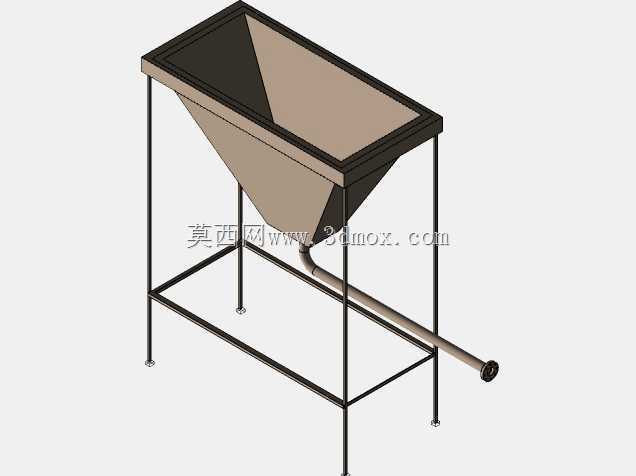

　　这套研磨给料排料一体化组件常见于中小型粉体加工生产线，承担物料暂存、匀量喂入、研磨后粉料导流外送的连贯工序，在食品粉料制备、矿物细磨、化工原料粉碎、建材辅料加工等场景中都能见到同类结构布局。整机采用方锥形储料斗作为上部核心容料部件，斗体上沿为矩形敞口结构，方便上游输送设备直接落料，斗壁沿竖直方向向内收窄，依靠物料自重实现顺畅下滑，避免粉状、小颗粒物料在仓壁滞留架桥。料斗下部收口位置衔接垂直出料短节，短节末端预留研磨执行件安装位，物料靠重力进入研磨区域后完成粉碎作业，研磨完成的粉料从侧部引出管路向外输送，侧排管路采用水平布置并搭配弯头过渡，管路末端预留外接接口，可直接对接负压输送管道、闭风喂料器或者下游筛分设备，减少现场二次配管的改造工作量。

　　支撑框架采用方管焊接成型的立式门架结构，四条竖直支腿沿料斗四角外侧布置，支腿中部设置横向连系杆，底部设置双层方形底框，既承担料斗满载状态下的全部竖向载荷，也能抵消侧部管路振动、研磨作业产生的交变扭力，框架整体高度按照人工操作与设备检修空间预留，料斗底部研磨区域距离地面留出足够操作空间，方便操作人员日常检查磨件磨损状态、清理残料、更换易损部件。侧部沿机架支腿平行布置一根竖向杆件，可作为线缆布设导轨、气动管路固定架或者辅助传感器安装支座，现场布线时可沿杆件规整走线，避免管线随意悬挂干扰设备运行。

　　从结构建模逻辑来看，料斗部分采用薄壁钣金结构思路搭建，斗壁板材厚度均匀，上沿矩形边框做折边加强处理，提升敞口部位抗变形能力，满载工况下斗壁不会因物料侧压力出现外鼓变形。机架杆件全部采用标准型材截面搭建，各焊接连接位置在三维结构中保留贴合面，后续出工程图时可直接生成焊接件明细表，杆件下料长度、切口角度都能从模型中直接提取，省去人工测绘步骤。侧部输送管路区分不同管段走向，弯头位置采用标准曲率过渡，避免粉料在直角转折处堆积堵料，管路水平段保持微小倾斜角度，适配粉料自流输送的工艺要求。

　　安装边界方面，整套组件占地轮廓由底部方形框架决定，现场布置时只需在框架支腿对应的地面位置做预埋钢板或者膨胀螺栓固定，无需复杂的混凝土基础；上部进料敞口需对齐上游出料设备的落料中心，水平方向预留的偏差可通过法兰连接间隙补偿；侧部水平输出管路的外伸长度在模型中已明确标注，对接下游设备时可直接参照管路端面坐标配置连接管线，避免现场配管出现尺寸 mismatch。整机竖向空间从上料敞口到地面支腿底端分层清晰，上部预留上料设备的安装避让空间，中部料斗区域不设置多余遮挡构件，下部检修区域无框架杆件干涉，日常维护时拆装研磨部件不需要整体拆解机架。针对研磨作业常见的振动问题，框架底框的杆件排布形成双层稳定结构，设备运行时的晃动量被框架刚性约束，配套管路的悬臂长度经过合理控制，末端不会因物料流动出现大幅震颤，整套结构兼顾了工艺功能性、现场安装便捷性与长期运行的结构可靠性。
