卡尔丹空心圆柱衬套精密结构件

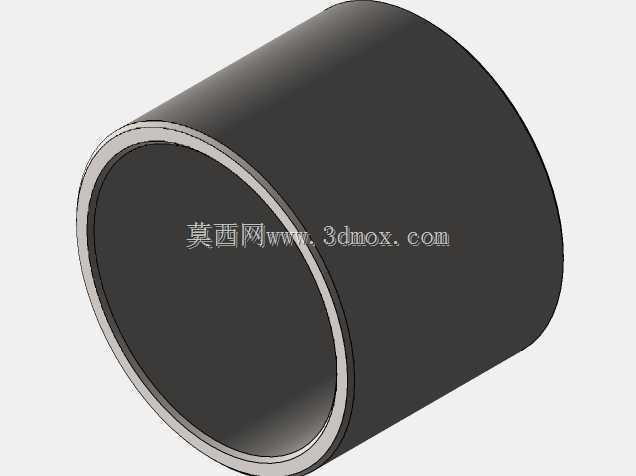

　　在重载传动与回转支承的工程场景里，这类薄壁圆筒类零件常作为轴套、隔套或者耐磨衬套使用，嵌装在铰接支座、传动辊筒端部或者液压构件的配合位中，承担径向载荷传递、配合间隙补偿以及相对运动面的耐磨隔离作用。从三维数模呈现的形态来看，零件整体为等壁厚空心回转体，外圆柱面为连续光滑的整周曲面，没有额外的凸缘、键槽或者开孔特征，两端面与轴线保持垂直，内孔贯通整个零件长度，端口处可见均匀的壁厚环带，结构极简却对形位公差有着严苛要求。做这类零件的结构设计时，首先要敲定的是内外径的配合基准：外圆通常和支座的安装孔形成过渡或者小过盈配合，压装之后保证衬套不会随轴转动发生周向窜动；内孔则和穿过的销轴、转轴形成间隙配合，

　　预留出润滑油脂的存储间隙以及热胀冷缩的变形余量。壁厚的取值不能仅凭经验随意设定，壁厚过薄时，压装过程中很容易出现圆度变形，内孔失圆之后会直接导致销轴卡滞、局部偏磨；壁厚过大则会挤占安装空间，还会造成材料成本不必要的上升，一般会根据配合处的径向载荷大小、所选材料的弹性模量以及压装工艺的允许变形量反复校核。建模阶段先绘制回转截面草图，标注内孔直径、外圆直径、零件总长三个核心尺寸，通过回转命令一次生成实体，不需要额外的切除或者阵列特征，看似简单却要重点管控几个细节：两端面的边缘要根据实际装配需求设置微小的倒角，既可以去除机加工产生的锐边毛刺，也能在压装入支座孔时起到导向作用，避免端口刮伤安装孔的内壁；

　　内孔和外圆的同轴度公差需要在工程图中明确标注，若同轴度偏差过大，销轴穿入后会出现单侧接触，运转过程中局部接触应力陡增，衬套会在短时间内出现异常磨损。现场安装时，这类衬套的轴向边界完全落在支座孔的内部，两端面通常和支座孔的台阶面或者配套的挡圈贴合，不需要额外的轴向固定结构，压装作业要使用专用的压套工具，压力均匀作用在衬套的端面环带上，禁止直接敲击外圆柱面，防止筒身出现凹陷变形。如果应用在有相对摆动的铰接点位，内孔表面通常会预留油槽或者油孔的加工余量，不过当前数模呈现的是基础光面版本，适配干摩擦或者自带自润滑材质的使用工况，比如选用铜合金、工程塑料或者烧结含油合金时，不需要额外布置润滑管路，维护周期可以大幅拉长。在输送设备的辊筒支座、

　　工程机械的铰接臂点位、机床的辅助支承部位，这类空心衬套都十分常见，它替代了直接在支座本体上加工配合孔的方案，磨损之后只需要更换衬套即可，不需要整体更换昂贵的支座构件，维修成本显著降低。数模的曲面连续性处理到位，外圆柱面没有拼接碎面，导入装配环境后可以直接和销轴、支座孔做配合约束，干涉检查时能够快速验证周边构件的间隙是否合理：衬套外壁和安装孔的贴合面要保证完全接触，不能出现局部悬空，内孔和销轴的间隙要均匀分布在整周圆周上，两端伸出支座的长度要控制在设计允许范围内，避免和相邻的传动件发生运动干涉。不同于带法兰的衬套，这款无凸缘的圆筒衬套占用的轴向空间更小，适合安装位置紧凑、轴向尺寸受限的点位，设计时不需要考虑法兰的螺栓固定空间，支座的加工也只需要加工出等直径的贯通孔即可，加工工艺性更好。选材环节如果是重载低速工况，多选用锡青铜或者铝青铜材质，减震耐磨性能优异；如果是轻载高速、有腐蚀环境的场景，则会选用尼龙或者聚四氟乙烯类工程材质，自重更轻且不会锈蚀。整个零件的结构没有冗余特征，每一处尺寸都服务于装配和受力需求，回转体的对称结构也让它的受力在整周方向均匀分布，不会出现方向性的强度短板，非常适合标准化、系列化的批量生产，在通用机械的铰接、支承部位有着极高的复用率。
