汽车用带滚珠结构齿轮式离合器三维设计

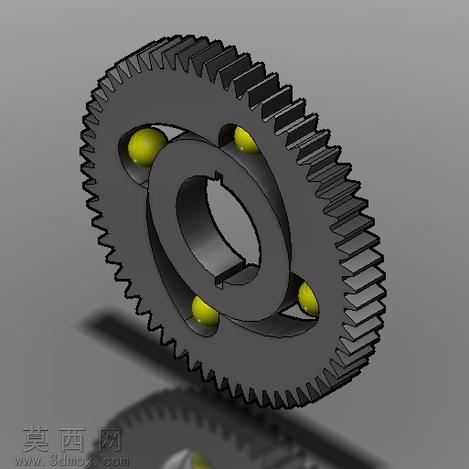

本作品为适配汽车传动场景的齿轮式离合器三维建模作品，建模过程依托三维机械设计软件完成全参数化结构搭建，首先完成核心传动齿轮的轮廓绘制，严格按照渐开线齿轮的齿形参数生成每一个轮齿的曲面特征，保证齿距、齿高、齿厚参数符合通用传动齿轮的设计规范，后续通过拉伸、切除、阵列等特征操作完成齿轮基体的构建，在齿轮基体上均匀开设四个用于容纳传动滚珠的弧形凹槽，凹槽的弧度与滚珠球面完全贴合，保证滚珠安装后可在槽内完成限定行程的滚动位移。中心轴孔部分按照花键轴的配合要求设计键槽结构，键槽的尺寸、倒角参数均满足轴类零件装配的公差要求，避免装配时出现干涉问题。渲染阶段为模型赋予符合工业零件质感的材质：齿轮基体采用哑光深灰金属材质，模拟经过调质处理的合金钢表面质感，调整材质的粗糙度、金属度参数还原真实机加工零件的表面纹理；传动滚珠采用亮黄色高反光硬质合金材质，通过调整反射、折射参数突出滚珠的光滑球面特性，与深色齿轮基体形成清晰的视觉区分。场景搭建时采用柔和的侧上方打光方案，在齿轮下方投射出柔和的投影，突出模型的立体结构与层次，清晰展现轮齿的排布规律、滚珠的安装位置、中心轴孔的键槽结构。设计思路上围绕汽车传动系统的动力接合与断开需求展开，摒弃传统摩擦片式离合器的复杂结构，采用齿轮啮合配合滚珠传动的结构形式，通过滚珠在弧形槽内的位移实现动力传递的接合与分离，整体结构紧凑，零件数量少，可有效降低装配难度与后期维护成本，轮齿部分采用大模数直齿设计，可传递较大扭矩，适配汽车传动场景的大负载工况，四个滚珠沿圆周方向均匀分布，保证动力传递过程中受力均匀，避免偏载导致的零件磨损，中心花键孔的设计保证与传动轴的同轴度，减少传动过程中的振动与噪音。建模过程中对所有装配接触面均做了倒角处理，避免锐边导致的应力集中，同时对滚珠与凹槽的配合间隙做了参数化预留，保证滚珠滚动顺畅无卡滞，整体模型结构完整，特征清晰，可直接用于传动结构原理演示、教学展示以及后续的工程图导出、结构仿真分析等工作。
