带锁紧销的水龙头开关操作手柄结构

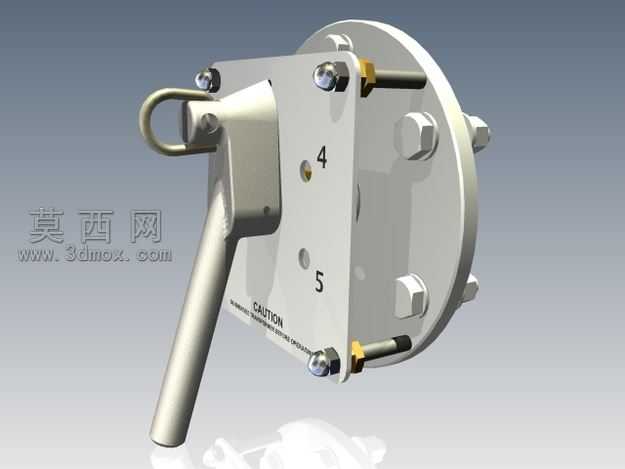

本作品为带锁紧定位功能的水龙头开关操作手柄三维建模作品，建模过程严格遵循机械结构设计逻辑，先完成整体安装面板的基准建模，以圆形安装法兰盘为基础载体，预留螺栓安装孔位、定位销孔与操作杆活动槽位，保证后续部件装配的基准统一。手柄主体采用长杆式操作结构设计，握持段做了适配人手操作的圆柱形态处理，连接端通过铰接结构与安装面板上的固定支座配合，可绕铰接轴实现定角度转动，以此控制水龙头的通断与档位切换。锁紧机构是本结构的核心设计部分，在手柄与安装面板的配合位置设置了带弹簧复位的锁紧销，面板上对应标注4、5两个档位位置设置定位凹孔，当手柄转动到对应档位时，锁紧销在弹簧作用下自动卡入凹孔完成位置锁定，避免使用过程中手柄受外力误动导致水流状态改变，需要切换档位时只需拉起挂环式解锁件即可带动锁紧销脱离定位孔，操作逻辑清晰可靠。建模过程中对各个金属部件分别赋予了对应的材质属性，安装面板与手柄主体采用哑光不锈钢材质，表面做了细微的拉丝纹理处理，螺栓、锁紧销等标准件采用亮面镀铬金属材质，密封部位的橡胶件赋予哑光黑色弹性材质，铰接部位的铜质衬套做了黄铜金属质感处理，渲染阶段采用柔和的工业产品打光方案，清晰展现各个部件的装配关系与结构细节，同时在面板表面添加了警示标识与档位标注，还原真实产品的标识设计。整体结构装配间隙控制合理，活动部件的运动行程经过模拟验证，既保证操作时的转动顺畅度，又避免间隙过大导致的结构晃动，安装法兰盘上的多组螺栓固定结构可保证整个手柄机构稳定安装在水龙头阀体上，适配多档位水流控制的使用需求，锁紧机构的设计有效提升了操作后的位置稳定性，避免日常使用中的误触碰改变水流状态。
