小型水力发电厂拦污栅结构设计

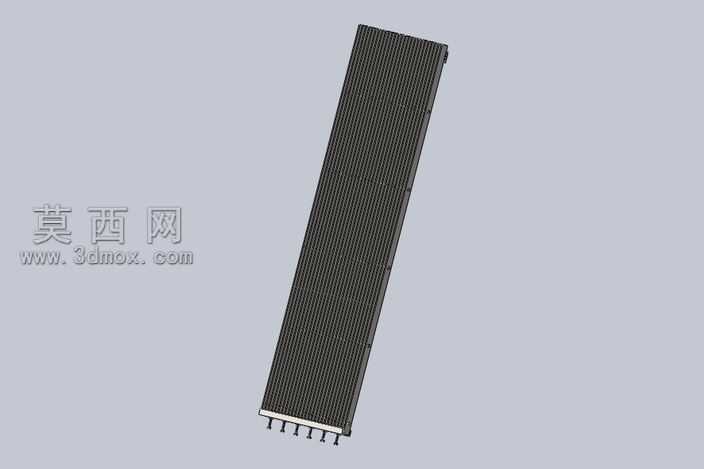

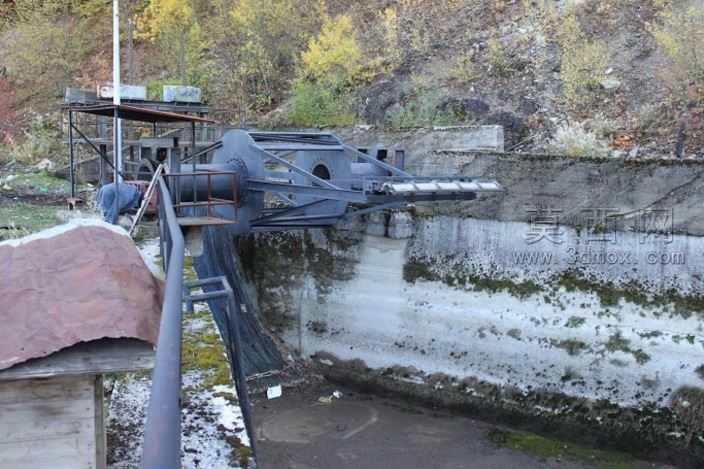

本模型针对小型水力发电厂取水口的拦污需求开展设计，建模阶段采用SolidWorks完成全参数化构建，首先依据现场水工构筑物的安装尺寸确定栅体的整体跨度与安装倾角，将栅条、支承架、回转驱动机构、清污耙斗等核心部件逐一拆解建模，保证各部件的装配公差符合水工机械的安装规范。材质设置上，长期浸没于水体的栅条部件采用耐水腐蚀的不锈钢材质，渲染时赋予哑光金属质感，表面添加轻微的水流冲刷磨损纹理以还原实际使用状态；支承框架采用碳钢焊接结构，表面做防锈漆涂层处理，渲染时区分漆面与焊接部位的质感差异，转动销轴部位添加润滑脂的半透明质感，提升模型的真实度。结构设计上，栅条采用等间距排布，间距根据小型水电站的取水流量与污物类型设定，既保证过流面积满足发电取水要求，又能有效拦截上游漂来的树枝、落叶、生活垃圾等漂浮污物；配套的回转清污机构可沿栅面导轨往复移动，耙斗结构可嵌入栅条间隙将附着的污物刮除至排渣槽，避免栅面堵塞造成水头损失。设计过程中重点考量了装置的安装适配性，支承架的连接端预留与混凝土坝体的锚固接口，可直接匹配现有小型水电站的取水口结构，无需大规模改造原有水工建筑；同时对栅体的受力结构做了优化，在迎水面增设加强肋板，可承受汛期大流量水流裹挟污物的冲击载荷，转动部位采用防水密封轴承，降低水下运行的维护频率。整体模型完整还原了拦污栅从安装基座到清污执行机构的全部结构，各运动部件保留了正确的装配约束关系，可直接用于结构干涉检查、运动仿真验证，也可作为小型水电站取水口改造的设计参考，帮助设计人员快速调整栅条间距、清污机构行程等参数，适配不同水域的污物拦截需求。
